XL-21 Telpon kothak Distribusi Daya Switchgear

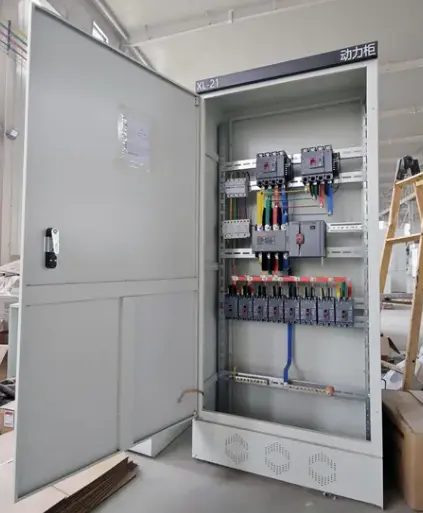

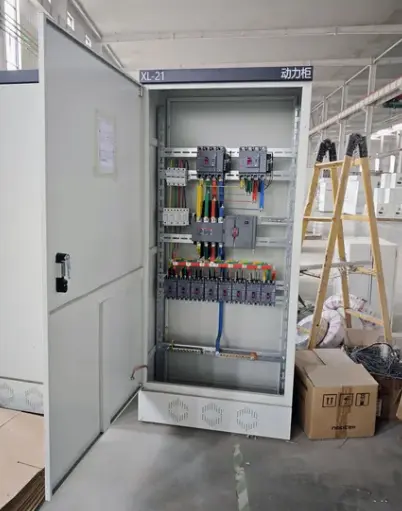

XL-21 Fixed Power Distribution Box Switchgear minangka kabinet distribusi daya voltase rendah sing dipasang ing tembok utawa lantai, biasane dirating nganti 630A. Iki nduweni struktur pemasangan internal jinis tetep - tegese kabeh pemutus sirkuit, kontaktor, meter, lan terminal dipasang kanthi permanen ing ril internal utawa piring sing dipasang, tinimbang bisa ditarik.

Apa sing ditindakake produk iki?

● Nampa lan nyebarake daya listrik saka sumber utama sing mlebu menyang sawetara sirkuit cabang sing metu

● Nyedhiyakake proteksi arus luwih lan sirkuit cendhak kanggo peralatan hilir nggunakake molded case circuit breakers (MCCBs) utawa miniature circuit breakers (MCBs)

● Mbisakake kontrol lokal motor, sirkuit cahya, lan beban liyane liwat tombol push utawa saklar pamilih sing dipasang ing lawang.

● Piranti pangukuran lan pemantauan omah kayata ammeter, voltmeter, lan meter daya digital

● Isolates sirkuit kanggo pangopènan aman nggunakake saklar mlebu utama utawa mbobol sirkuit

Parameter teknis

Standar lan Sertifikasi

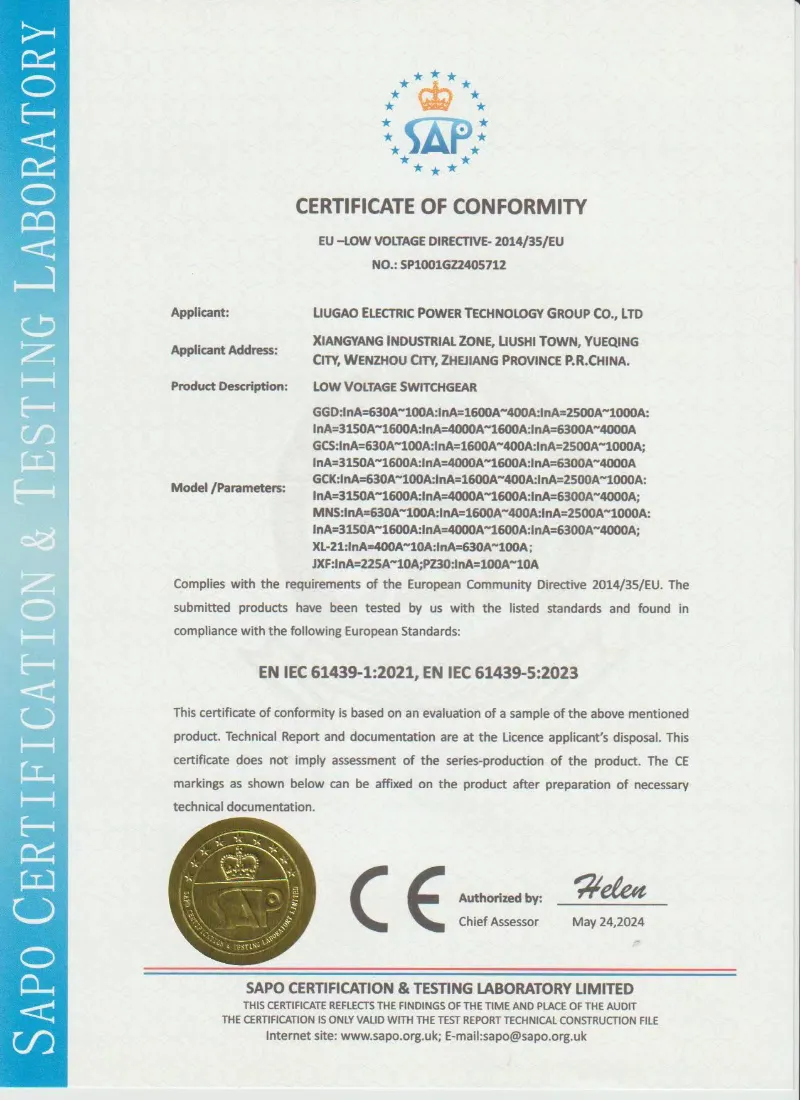

Switchgear Kotak Distribusi Daya Tetap XL-21 bisa diprodhuksi miturut IEC 61439, GB / T 7251 lan syarat teknis khusus proyek. Lugao Power ndhukung tes rutin pabrik sadurunge dikirim, kalebu tes resistensi insulasi, tes tegangan tahan frekuensi daya, pemeriksaan kabel, tes operasi mekanik lan inspeksi visual.

• IEC 61439 switchgear lan peralatan kontrol voltase rendah
• Sistem manajemen mutu pabrik ISO
• Laporan tes rutin kasedhiya sadurunge pangiriman
• Pemriksaan pihak katelu didhukung yen dijaluk
• OEM lan kustomisasi khusus proyek kasedhiya

Boten kados withdrawable luwih gedheswitchgear, XL-21 dirancang kanggo aplikasi ngendi owah-owahan sirkuit arang lan gamblang wis rego liwat keluwesan modul. Desain tetep nawakake biaya awal sing luwih murah, tapak sikil sing luwih cilik, lan instalasi sing luwih gampang. Intine, kabinet distribusi XL-21 minangka tenaga kerja distribusi daya cilik nganti medium - bisa dipercaya, ora rumit, lan ekonomis.

Kaluwihan produk

XL-21 Fixed Power Distribution Box Switchgear nawakake sawetara kaluwihan sing ndadekake pilihan sing disenengi kanggo aplikasi distribusi tetep.

Fitur produk

Panel distribusi daya voltase kurang nggabungake fitur khas ing ngisor iki sing mbedakake saka kothak distribusi tetep saingan.

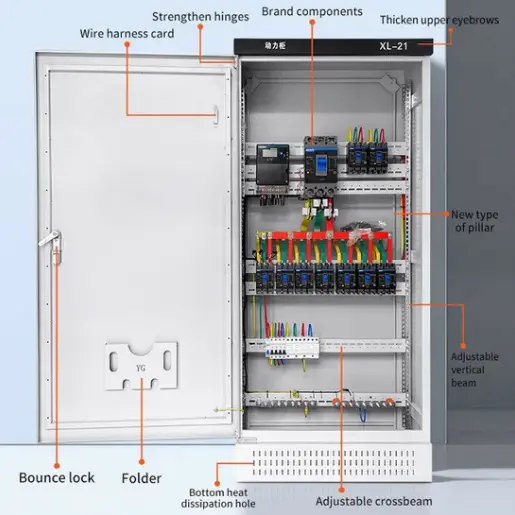

Pigura las karo lapisan dual: Pigura utama dibangun saka 1.5mm kanggo 2.0mm baja cold-rolled karo terus CO₂ shielded arc welding ing kabeh joints. Sawise welding, kabeh pager ngalami degreasing, phosphating, lan lapisan wêdakakêna elektrostatik (minimal 70μm) ing RAL 7035. Proteksi dual-lapisan iki Ngartekno outperforms kothak riveted utawa bolt-ngrakit ing lingkungan korosif.

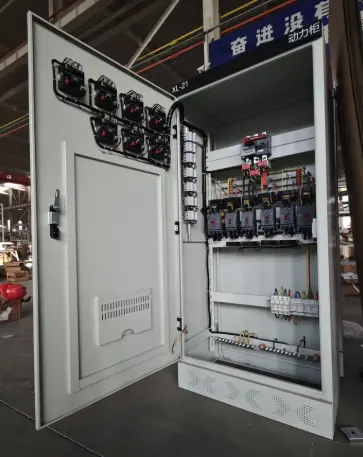

Lawang berengsel kanthi bukaan 130 °: Lawang ngarep dilengkapi engsel baja tahan karat tugas abot sing ngidini bukaan 130 °, ditambah mekanisme ngunci telung titik (ndhuwur, tengah, ngisor) kanthi gagang standar DIN. Jendhela instrumen transparan diwenehake kanggo maca meter tanpa mbukak lawang.

Panel sisih lan mburi sing bisa dicopot: Panel sisih lan panel mburi bisa dicopot nggunakake tombol hex standar. Iki ngidini akses 360 ° menyang komponen internal sajrone instalasi utawa pangopènan - fitur sing arang ditemokake ing kothak distribusi sing murah.

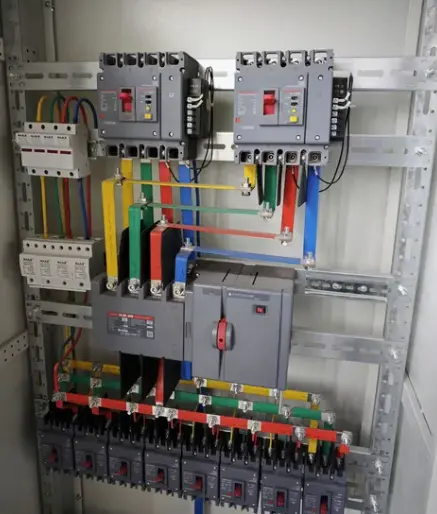

Rel pemasangan universal: Secara internal, kabinet dipasang karo piring pemasangan sing berlubang (kanggo piranti sing dipasang ing sekrup) lan rel DIN topi ndhuwur (kanggo piranti snap-on). Desain sistem dual iki nampung merek MCCB, MCB, kontaktor, utawa blok terminal.

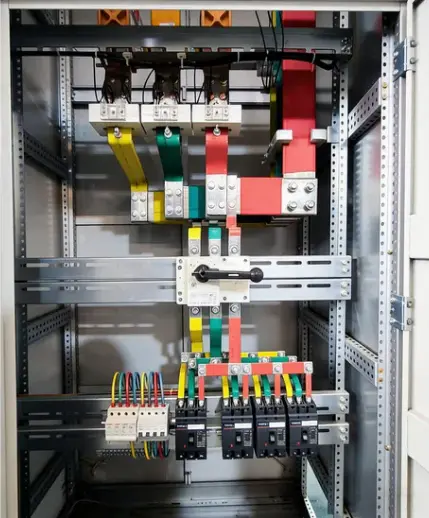

Busbars netral lan bumi sing terintegrasi: Bar netral tembaga sing dipasang ing pabrik (kapasitas lengkap) lan bar bumi (setengah kapasitas) mbukak dhuwur lengkap pager, kanthi titik sambungan sing wis dibor saben 50mm. Ora perlu nambah busbar kapisah ing situs.

Sistem manajemen kabel: Palung kabel vertikal ing sisih kiwa lan tengen, saben nganggo tutup sing bisa dicopot. Kabel mlebu / metu knockouts kasedhiya ing sisih ndhuwur, ngisor, lan loro-lorone tembok. Saluran kabel kontrol sing kapisah misahake kabel tegangan rendah saka kabel listrik.

Saklar isolasi mlebu kanthi interlock lawang: Gagang saklar mlebu utama digandhengake sacara mekanis karo lawang ngarep - lawang ora bisa dibukak kajaba saklar utama ana ing posisi OFF. Fitur safety iki nyegah kontak sengaja karo bagean urip.

Labeling sirkuit sutra: Saben posisi sirkuit dilabeli kanthi jelas ing piring dipasang ing njero nganggo percetakan layar sutra sing tahan nyandhang. Label ora luntur utawa luntur kaya stiker adesif.

Aplikasi Produk

Switchgear Kotak Distribusi Daya Tetap XL-21 digunakake akeh ing sektor ing ngisor iki:

● Pabrik industri – Toko mesin, jalur perakitan, peralatan penanganan material, stasiun las (biasane feeder 100A–630A)

● Bangunan komersial – Mal blanja, lantai kantor, toko eceran, restoran (cahaya lan distribusi daya umum)

● Kompleks omah - Distribusi lantai bangunan apartemen, fasilitas masyarakat, lampu parkir

● Infrastruktur – Lampu trowongan, daya stasiun tol, lemari kontrol lampu jalan

● Sistem HVAC - Distribusi utama kanggo tanduran chiller, unit penanganan udara, kamar pompa

● Daya situs sementara - Trailer konstruksi, distribusi daya acara, set produksi film

Ing kabeh skenario kasebut, kabinet distribusi listrik nyedhiyakake keseimbangan biaya, linuwih, lan gampang pangopènan sing ora bisa cocog karo switchgear sing luwih rumit.

FAQ

Apa rentang saiki switchgear XL-21?

Kothak distribusi daya tetep XL-21 biasane bisa dikonfigurasi saka 100A nganti 630A miturut beban proyek lan desain sirkuit.

Apa Lugao bisa ngatur tata letak komponen internal?

ya wis. Kita bisa ngatur tata letak MCCBs, MCBs, contactors, meter, terminal, busbars lan posisi entri kabel miturut diagram single-line Panjenengan.

Informasi apa sing kudu dakwenehake kanggo kutipan?

Nyedhiyakake voltase sing dirating, arus sing dirating, jumlah sirkuit mlebu lan metu, spesifikasi pemutus, kelas proteksi, jinis instalasi, jumlah lan port tujuan.

Apa sampeyan bisa nyedhiyakake diagram kabel sadurunge produksi?

ya wis. Lugao bisa nyedhiyakake gambar tata letak, diagram kabel lan dokumen konfirmasi teknis sadurunge produksi kanggo persetujuan pelanggan.

Apa lemari XL-21 cocok kanggo panggunaan ruangan?

Kabinet standar XL-21 utamane digunakake ing njero ruangan. Kanggo aplikasi ruangan, kita bisa ngatur proteksi IP sing luwih dhuwur, struktur tahan udan lan lapisan anti-karat.

Packaging, Shipping, After-Sales & FAQs

Packing & Pengiriman

Kemasan individu:Saben kabinet dibungkus kertas anti-karat VCI, banjur bungkus gelembung, banjur film babagan, lan pungkasane diselehake ing peti kayu lapis 10mm kanthi pelindung pinggiran baja.

Ketentuan pengiriman:FOB Ningbo, CIF bandar utama, utawa Ex-karya.

Wektu timbal:15 dina kerja kanggo konfigurasi standar (nganti 10 unit).

Layanan Sawise Penjualan - Garansi 1 Taun

●Periode garansi:12 sasi saka commissioning utawa 18 sasi saka kiriman, endi wae sing luwih dhisik.

●Cakupan:Cacat manufaktur kalebu retak las pigura, kegagalan lapisan (non-abrasif), interlock lawang sing rusak, lan kesalahan kabel.

● Pangecualian:Karusakan saka instalasi sing ora bener, overloading ngluwihi nilai saiki, impact fisik, karat saka bahan kimia ora ditemtokake, utawa force majeure.
