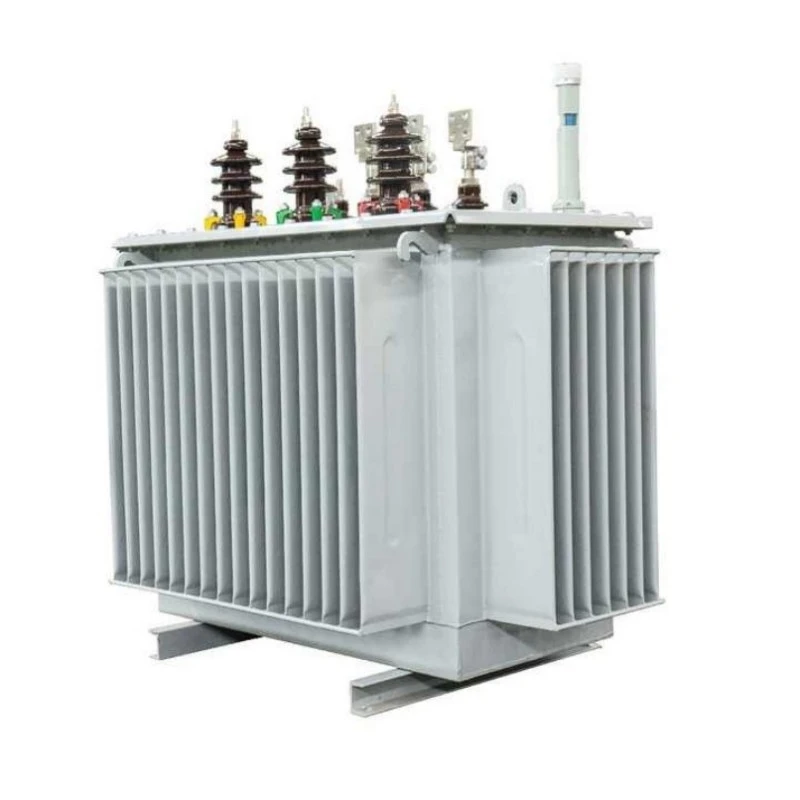

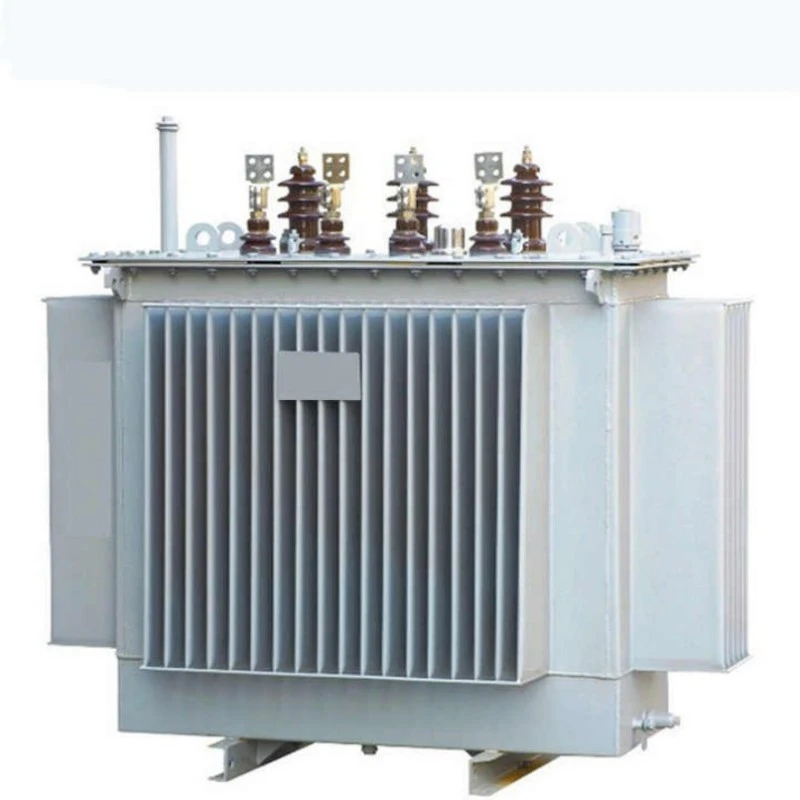

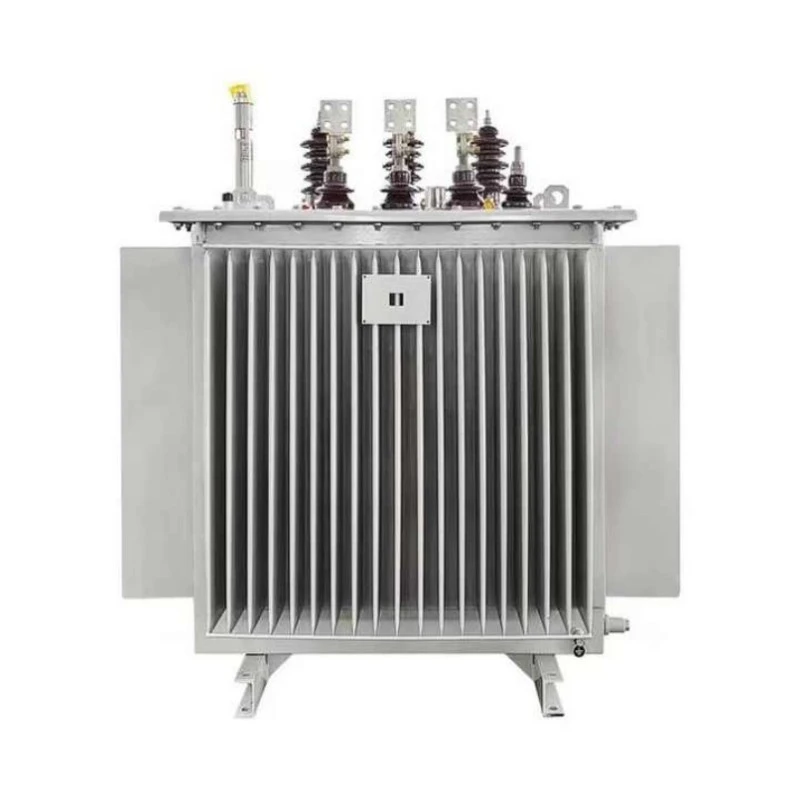

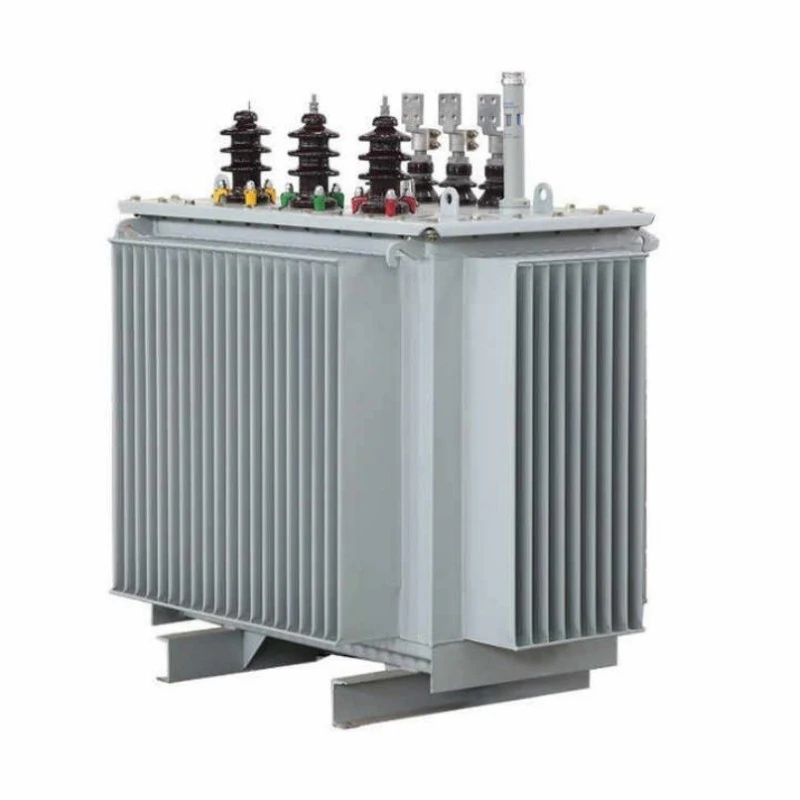

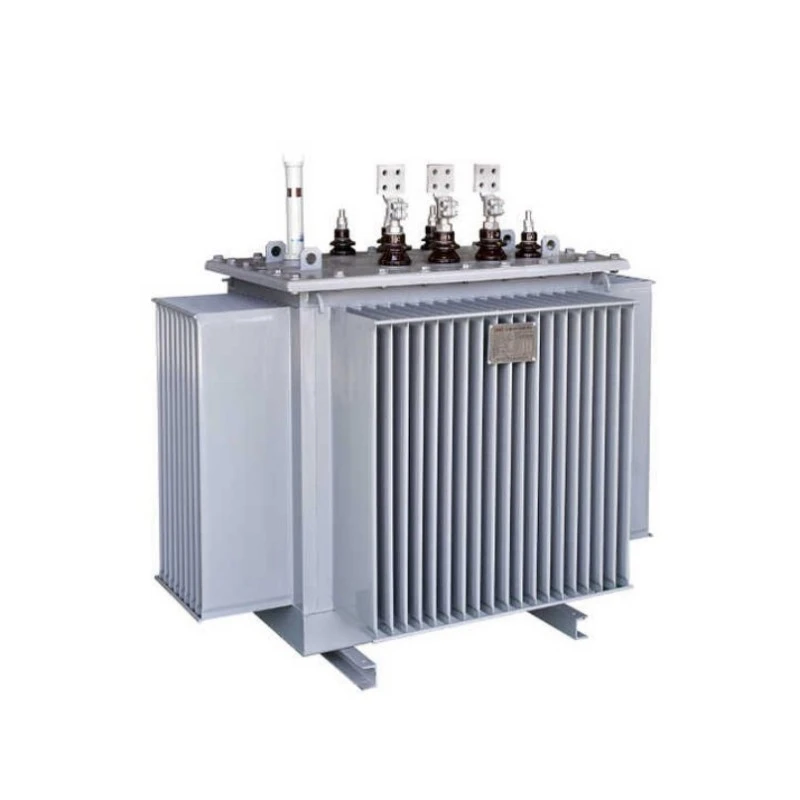

S11 Compact Gardu Listrik Oli Kecemplung Transformer

Perusahaan kita ngasilake trafo listrik gardu kompak - trafo kecemplung minyak seri S11. Minangka produsen S11 Compact Substation Electrical Oil Immersed Transformer profesional, kauntungan inti kita yaiku nggunakake baja silikon sing kurang mundhut lan struktur inti sing dioptimalake, njamin operasi sing stabil sanajan ing suhu dhuwur, beban abot, utawa kahanan sing atos. Keandalan iki kanthi efektif nambah umur layanan, dadi pilihan sing cocog kanggo kabutuhan distribusi daya sampeyan.

Merk: Lugao Power Co., Ltd.
Sertifikasi: ISO/CE/Type test report

Kirim Pitakonan

Deskripsi Produk

Perusahaan kita S11 Compact Substation Electrical Oil Immersed Transformer minangka solusi sing efisien lan hemat energi sing dirancang khusus kanggo jaringan distribusi tenaga modern. Tuku produk iki menehi sampeyan unit terpadu sing nggabungake trafo,switchgear voltase dhuwur, lan peralatan distribusi voltase kurang, kanthi signifikan ngirit papan instalasi lan biaya konstruksi.

Prodhuk iki nggunakake inti baja silikon mundhut kurang lan gulungan tembaga konduktivitas dhuwur, nyebabake kerugian ora ana beban sing luwih murah tinimbang standar nasional, sing nyebabake nyuda konsumsi energi sajrone operasi jangka panjang. Sistem pendinginan sing dicelupake lenga njamin boros panas sing apik, njaga operasi sing stabil sanajan ing kahanan suhu dhuwur lan beban dhuwur. Struktur modular sing kompak nggampangake transportasi lan instalasi lan nambah safety pangopènan ing situs.

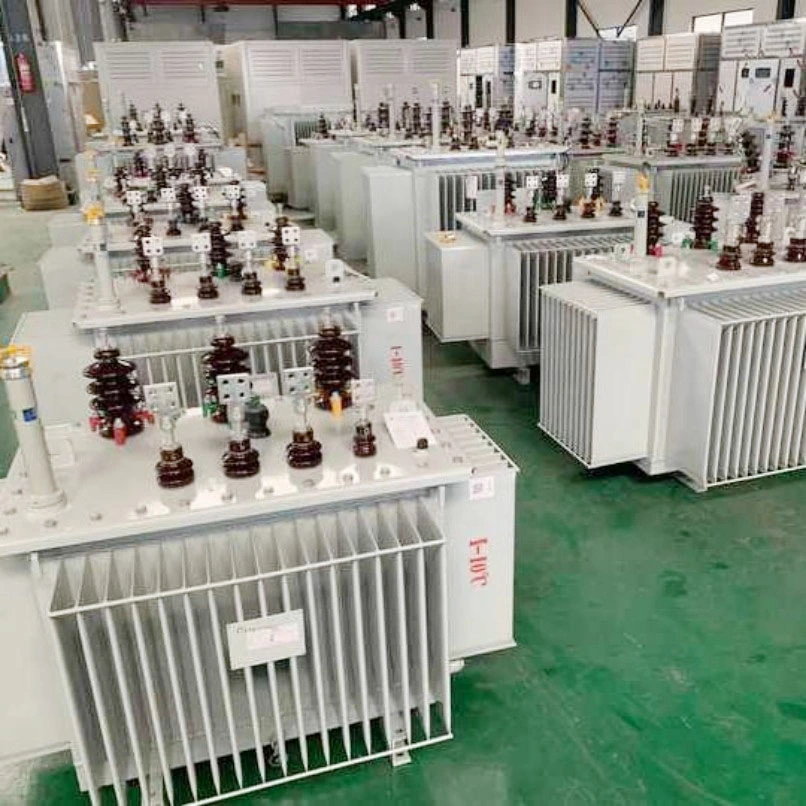

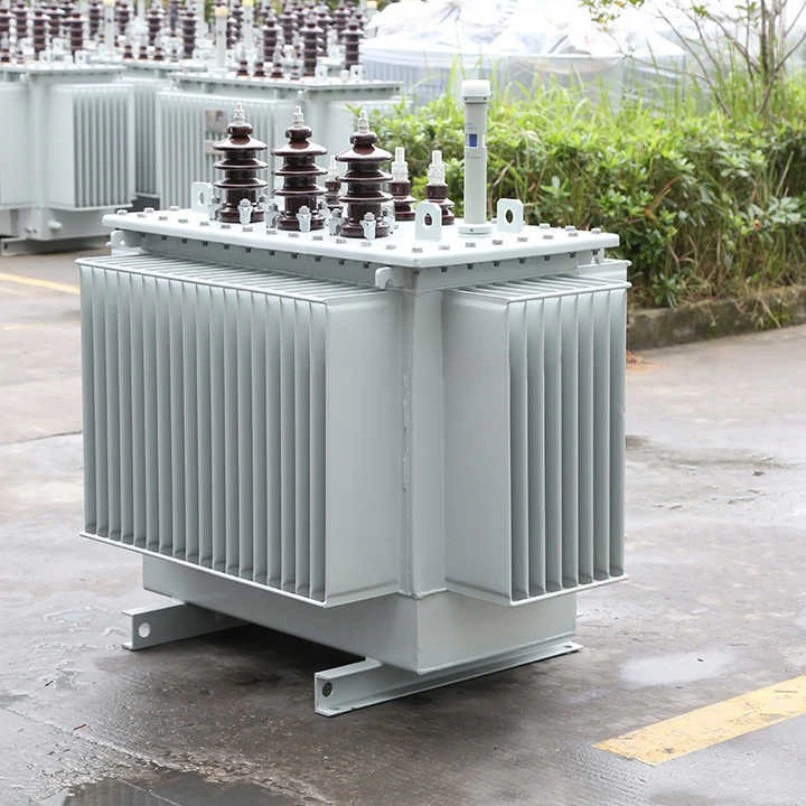

S11 Compact Substation Electrical Oil Immersed Transformer

Fitur Produk lan Aplikasi

Fitur

1. Ketemu utawa ngluwihi ANSI.IEC.GB.SANS.Standar

2. Aman Penanganan, Instalasi lan Operasi.

3. Penampilan sing apik lan modern

4. Struktur wajar

5. Full-sealed

6. Keandalan sistem sing luwih dhuwur

7. Keamanan dhuwur lan linuwih ing operasi

8. Kapasitas kakehan lan efisiensi dhuwur

9. Konstruksi sing kuat sing nduweni kemampuan tahan sirkuit cendhak lan termal

10. Transformers luwih efisien dening suda losses ora mbukak lan suda losses mbukak

Gardu Listrik Kompak S11 Transformator Substasi Listrik Gardu Listrik kompak duwe papat kaluwihan inti:

Efisiensi Dhuwur & Ngirit Energi:nggunakke baja silikon kurang mundhut lan struktur inti optimized, loro mundhut tanpa mbukak lan mundhut mbukak Ngartekno luwih murah tinimbang sing produk tradisional, aligning karo pedoman nyimpen energi nasional lan mesti ngurangi biaya operasi liwat long-term operasi.

Pambuangan Panas & Kapasitas Overload:minangka antrafo kecemplung lenga, nggunakake lenga insulating kinerja dhuwur minangka medium cooling lan insulating, nawakake efficiency boros panas dhuwur lan njaga operasi stabil sanajan ing suhu dhuwur, mbukak abot, utawa kahanan atos, èfèktif ndawakake umur layanan peralatan kang.

Desain Struktur Kompak:S11 Compact Substation Electrical Oil Immersed Transformers direkayasa khusus kanggo gardu kompak, nampilake tapak cilik lan struktur kompak sing nggampangake instalasi lan pangopènan sing gampang. Padha utamané uga-cocog kanggo situs distribusi daya njero ruangan utawa ruangan ngendi papan ing premium.

Keandalan & Keamanan sing dhuwur:struktur sing disegel kanthi efektif nyegah oksidasi lenga lan kelembapan ingress, nyedhiyakake kinerja insulasi sing apik lan kemampuan tahan sirkuit cendhak, njamin operasi sing aman lan stabil ing kahanan jaringan sing kompleks.

Aplikasi

Kondisi layanan normal Transformer

1. Dhuwur ing sadhuwure segara ngisor 1000m;

2. Suhu sekitar;

3. Suhu udhara paling dhuwur +40°C;

4. Suhu udara rata-rata saben dina paling dhuwur + 30 ° C;

5. Suhu udara rata-rata taunan paling dhuwur + 20 ° C;

6. Suhu udara ruangan paling murah -25 ° C;

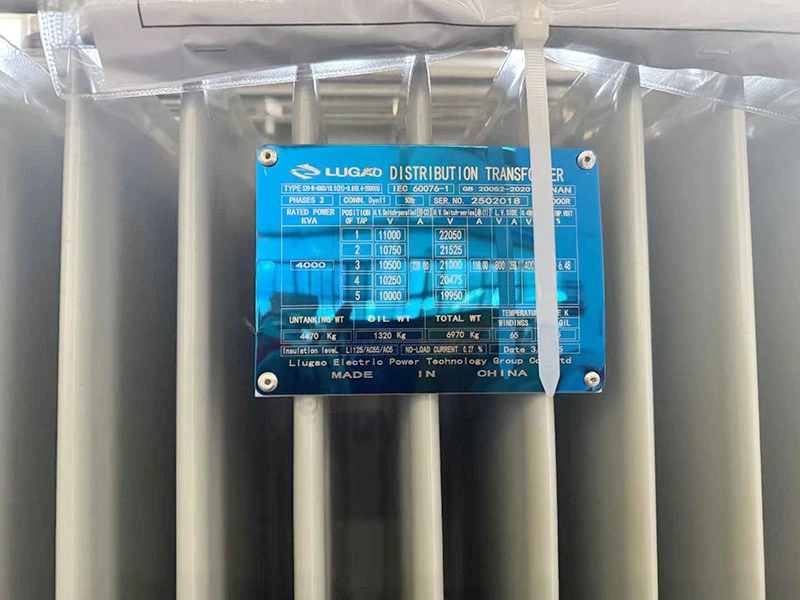

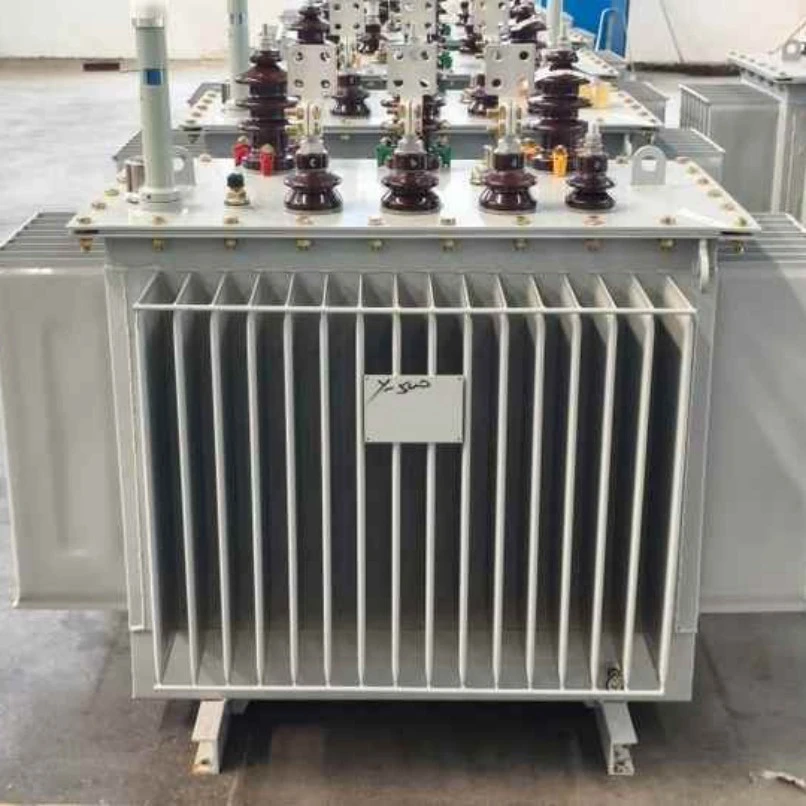

S11 Compact Substation Electrical Oil Immersed Transformer

Skenario Aplikasi Utama

Jaringan Distribusi Daya Kutha:Cocog kanggo gardu kompak ing wilayah omah, wilayah komersial, lan taman industri, nyukupi panjaluk listrik kanthi kapadhetan dhuwur.

Proyek Energi Anyar:S11 Compact Substation Electrical Oil Immersed Transformers digunakake kanthi akeh ing tahapan langkah-langkah utawa distribusi sistem pembangkit tenaga fotovoltaik lan angin, sing bisa nahan lingkungan ruangan sing atos.

Konstruksi Infrastruktur:Cocog kanggo lokasi kanthi syarat linuwih sumber daya dhuwur, kayata bandara, subway, rumah sakit, lan pusat data.

Pasokan Listrik Sementara lan Darurat:Struktur kompak, gampang diangkut, cocok kanggo gardu sementara utawa skenario ndandani darurat.

Parameter Produk (Spesifikasi)

S11 seri 15/20kV fase tunggal kutub-dipasang trafo distribusi
Rating (kVA)	Klompok voltase		Klompok vektor	Tegangan impedansi	mundhut		Tanpa beban saiki (%)	bobot (kg)			(L×B×H)(mm) Ukuran njaba	Gauge vertikal/ horisontal
Rating (kVA)	dhuwur- voltase	kurang- voltase	Klompok vektor	Tegangan impedansi	Tanpa beban	momotan	Tanpa beban saiki (%)	Mesin bobot	lenga bobot	reged bobot	(L×B×H)(mm) Ukuran njaba	Gauge vertikal/ horisontal
50	24 22 20 19	0.4 0.415 0.433	Yyno Dina11 Dyn5	5.5	0.17	1.15	2.0	200	145	465	920×610×1000	450/380
100					0.23	1.92	1.8	330	165	635	920×680×1100	550/450
125					0.27	2.26	1.7	395	185	745	960×780×1120	550/470
160					0.29	2.69	1.6	505	205	885	1160×710×1180	550/520
200					0.34	3.16	1.5	580	225	995	1190×730×1190	550/520
250					0.41	3.76	1.4	695	245	1130	1280×820×1210	650/550
315					0.49	4.53	1.4	745	260	1285	1380×910×1240	650/550
400					0.58	5.47	1.3	865	305	1500	1430×950×1320	650/550
500					0.69	6.58	1.2	985	335	1710	1520×1020×1360	750/600
630					0.83	7.87	1.1	1165	385	2010	1680×1150×1380	850/660
800					0.98	9.41	1.0	1335	415	2315	1810×1280×1430	850/660
1000					1.15	11.54	1.0	1655	515	2985	1840×1290×1540	850/660
1250					1.4	13.94	0.9	1890	630	3460	1850×1300×1730	850/660
1600					1.7	16.67	0.8	2220	710	4015	1920×1350×1790	850/700
2000					2.18	20.43	0.8	2530	730	4425	2020×1770×2040	820/820
2500					2.56	21.85	0.8	3165	795	5260	2080×1800×21301	1070/1070
Cathetan: Rentang nutul voltase dhuwur: ± 5%, ± 2 × 2,5%, Frekuensi: 50Hz

S11 VS S13 Transformer Comparison

Milih trafo distribusi sing tepat gumantung marang target efisiensi energi proyek, anggaran, lan biaya operasi jangka panjang. Trafo sing dicelupake minyak S11 lan S13 digunakake ing sistem distribusi daya, nanging dirancang kanggo prioritas kinerja sing beda.

Item	S11 Trafo Kecemplung Lenga	S13 Oil nyemplungaken Transformer
Efisiensi Energi	Efisiensi dhuwur	Efisiensi ultra-dhuwur
Ora-munggah Mundhut	Luwih murah tinimbang trafo S9 tradisional	Umumé dirancang karo losses ora mbukak kurang saka trafo S11, gumantung ing kapasitas lan standar efficiency ditrapake.
Mundhut Mundhut	Optimized kanggo operasi saben dina	Luwih suda liwat desain konduktor majeng
Materi Inti	Baja silikon CRGO berkualitas tinggi	Baja silikon CRGO low-loss premium
Biaya operasi	Konsumsi energi luwih murah tinimbang trafo konvensional	Biaya operasi siklus urip paling murah
Investasi wiwitan	Luwih irit	Biaya tuku wiwitan sing luwih dhuwur
Aplikasi Khas	Pabrik industri, bangunan komersial, gardu pemukiman, proyek infrastruktur	Proyek energi sing bisa dianyari, jaringan cerdas, utilitas, pusat data, upgrade hemat energi
Bali menyang Investasi	Imbangan banget antarane biaya lan kinerja	Paling apik kanggo ngirit energi jangka panjang lan operasi muatan dhuwur

Rincian Produksi

Materi Inti lan Proses

Inti S11 Compact Substation Electrical Oil Immersed Transformers dibangun kanthi nggunakake baja silikon berorientasi gandum sing digulung kanthi permeabilitas dhuwur. Laminasi inti dicukur kanthi presisi lan ditumpuk kanthi otomatis kanggo njamin sambungan sing nyenyet lan jalur magnet sing seragam, kanthi dhasar nyilikake arus lan kerugian sing ora ana beban.

Struktur Winding

Loro-lorone voltase dhuwur lan voltase kurang nggunakake konduktor tembaga tanpa oksigen kanggo konduktivitas listrik sing dhuwur lan kerugian resistif sing kurang. Kajaba iku, windings kurang voltase nganggo konfigurasi foil-gulungan kanthi insulasi antar-lapisan seragam, sing ningkatake kemampuan tahan sirkuit cendhak.

Sistem Isolasi

Minyak insulasi mineral berkualitas tinggi utawa opsional, cairan insulasi titik geni sing ramah lingkungan, digunakake kanggo nyedhiyakake kekuatan dielektrik lan stabilitas kimia sing apik. Sistem jampel lenga-kertas ngalami proses pangatusan vakum lan ngisi minyak sing ketat kanggo mesthekake ora ana gelembung udara sing isih ana, entuk voltase wiwitan discharge sebagean luwih saka syarat standar, saéngga njamin keandalan operasional jangka panjang.

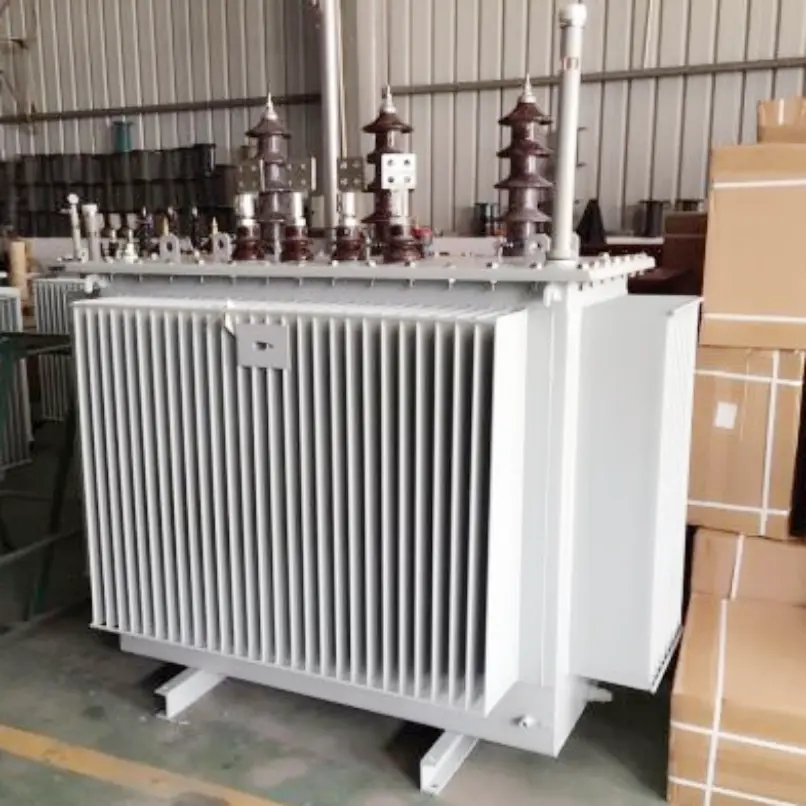

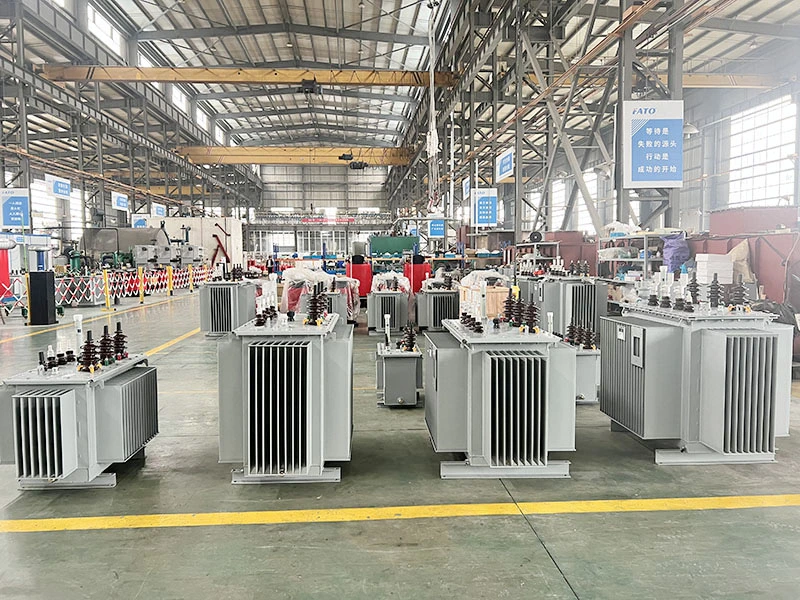

S11 Compact Substation Electrical Oil Immersed Transformer

Rincian Desain Struktural

Tank lan Struktur Sealing

Tangki kasebut nggabungake panel bergelombang utawa desain radiator jinis sirip terpadu, nyukupi syarat pendinginan nalika nyedhiyakake keluwesan elastis kanggo nampung fluktuasi volume minyak kanthi otomatis. Struktur sing disegel kanthi lengkap dilengkapi katup relief tekanan lan indikator level minyak, nyegah kontak antarane lenga lan udara sekitar, saéngga nyegah oksidasi lan panyerepan kelembapan, lan nambah interval panggantos lenga.

Desain Integrasi Kompak

Optimized kanggo aplikasi gardu kompak, S11 Compact Substation Electrical Oil Immersed Transformers mbisakake integrasi sing wis diinstal karo switchgear voltase dhuwur lan panel distribusi voltase rendah. Ukuran njaba diwilang kanthi tepat kanggo nyilikake jejak nalika nyukupi syarat jarak listrik lan jarak insulasi. Lug angkat, bolongan pemasangan dhasar, lan cara entri kabel wis standar kanggo nggampangake instalasi lan sambungan ing situs kanthi cepet.

Konfigurasi Pangreksan lan Kontrol

Ngawasi lan Proteksi Suhu

Pengukur suhu lenga lan indikator suhu nduwurke tumpukan diwenehake minangka standar, mbisakake ngawasi suhu wektu nyata lan menehi weker sing bisa dikonfigurasi lan kontak trip. Kanggo trafo kapasitas dhuwur, sistem pangukuran suhu serat optik opsional ngidini ngawasi suhu hotpot sing nduwurke tumpukan, nyedhiyakake dhukungan data kanggo manajemen beban dinamis.

Tekanan lan Proteksi Tingkat Minyak

Katup relief tekanan dipasang kanggo ngeculake tekanan kanthi otomatis yen ana tekanan tangki internal sing ora normal, nyegah deformasi utawa pecah. Pengukur level lenga nduweni fungsi weker tingkat minyak sing sithik, ngidini intervensi pangopènan pas wektune utawa deteksi bocor.

Quality lan Testing Jaminan

Saben trafo ngalami tes jinis lengkap lan tes rutin sadurunge dikirim, kalebu tes mundhut tanpa beban lan tes mundhut beban, tes impedansi sirkuit cendhak, tes tahan voltase over-induksi, tes discharge parsial, lan tes impuls kilat. Kabeh indikator kinerja utama ngluwihi syarat standar nasional lan spesifikasi IEC, njamin operasi stabil jangka panjang ing kahanan lapangan sing rumit.

Kenapa Pilih Lugao Power?

Kanthi kapabilitas manufaktur sing maju lan sistem manajemen kualitas sing ketat, Lugao Power nyedhiyakake solusi peralatan distribusi daya sing dipercaya kanggo para pelanggan ing saindenging jagad.

Produsen khusus- Lugao duwe pengalaman luwih saka 10 taun ing sektor peralatan transmisi lan distribusi tenaga, khusus ing desain lan pabrik trafo sing dicelupake minyak,trafo tipe garing, gardu prefabrikasi, lan switchgear voltase medium lan dhuwur.

Kontrol kualitas sing ketat- Saben trafo kecemplung lenga seri S11 ngalami tes rutin sing komprehensif sadurunge ninggalake pabrik, kalebu tes tanpa beban lan mundhut beban, tes resistensi insulasi, pangukuran resistensi gulung, tes voltase tahan dielektrik, lan inspeksi sing ditampa pabrik, kanggo njamin linuwih sajrone operasi ing situs.

Solusi Teknik Kustomisasi- Kita nawakake layanan kustomisasi kanggo rating voltase, kapasitas, grup sambungan, metode pendinginan, desain kandang, lan konfigurasi instalasi kanggo nyukupi kabutuhan macem-macem sektor, kalebu keperluan, industri, energi sing bisa dianyari, lan proyek infrastruktur.

Desain Irit Energi- Transformer kita diprodhuksi nggunakake lembaran baja silikon berorientasi gandum sing digulung kadhemen lan gulungan tembaga konduktivitas dhuwur, dirancang kanggo nyuda konsumsi energi, ningkatake efisiensi operasional, lan nyuda biaya total kepemilikan sajrone siklus urip.

Selaras karo Standar Internasional—— Produk kita diprodhuksi miturut sistem manajemen kualitas sing disertifikasi ISO lan tundhuk karo IEC, GB, lan standar internasional liyane sing relevan. Ketik laporan tes lan dokumentasi teknis kasedhiya yen dijaluk.

Pasokan Global sing dipercaya—— Didhukung dening tim teknik lan ekspor sing berpengalaman, Lugao nyedhiyakake konsultasi teknis, kutipan cepet, layanan OEM / ODM sing fleksibel, kemasan sing aman, lan dhukungan sawise dodolan responsif.

Lugao's ISO9001 production workshop

layanan sawise-sales produk

1. Sawise trafo wis diinstal lan sijine menyang operasi ing situs, iku dijamin dadi bocor-free, lan Paint dijamin ora kanggo pil utawa luntur. Garansi 5 taun diwenehake; sembarang masalah kualitas dumadi ing nggunakake normal ing wektu babar pisan bakal dijamin dening babar pisan.

2. Kabeh S11 Compact Substation Electrical Oil Immersed Transformers dijamin dening layanan seumur hidup, njamin kelengkapan aksesoris produk.

3. Urip layanan ora kurang saka 30 taun.

4. Yen gagal peralatan, supplier bakal nanggapi sajrone siji jam sawise nampa kabar saka panuku, lan ngirim personel teknis menyang situs kasebut sajrone 24 jam ing njero.

Komitmen Layanan

1. S11 Compact Substation Electrical Oil Immersed Transformer diprodhuksi kanthi ketat miturut syarat Sistem Manajemen Kualitas ISO 9001-2008, mesthekake yen produk kasebut cocog karo standar kualitas 100% sadurunge ninggalake pabrik.

2. Perusahaan kita nyedhiyakake layanan pra-sales, sales, lan sawise-sales lengkap kanggo njamin kepuasan pelanggan.

2. Perusahaan kita nawakake garansi 60 wulan. Yen ana masalah kualitas, kita bakal ndandani utawa ngganti produk kanthi gratis, njamin kepuasan pelanggan 100%.
