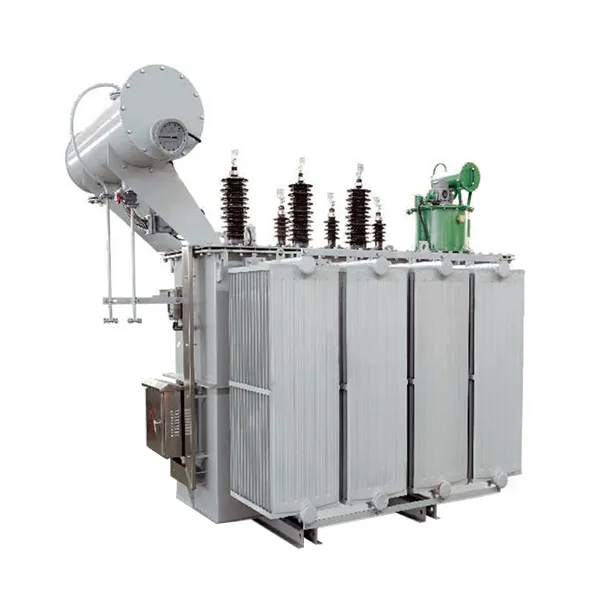

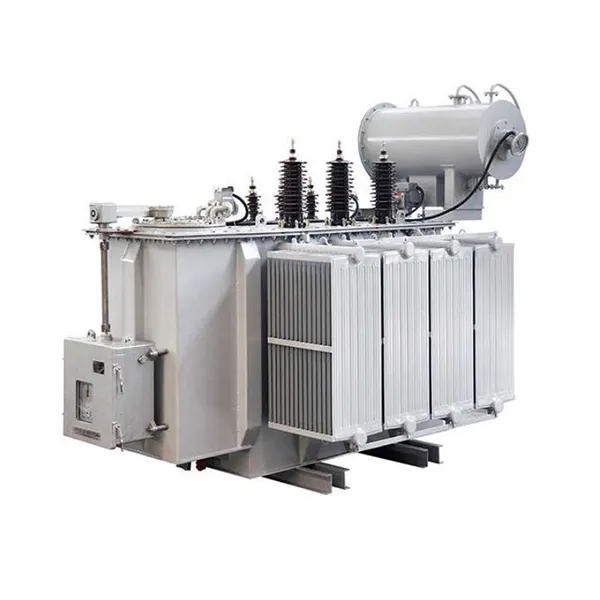

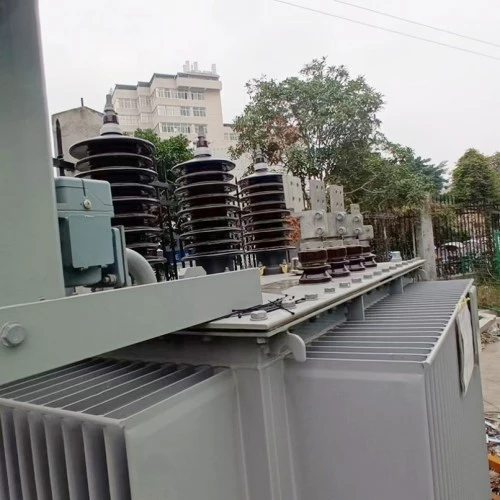

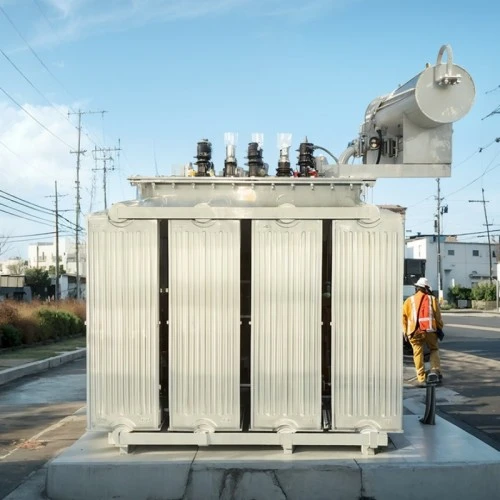

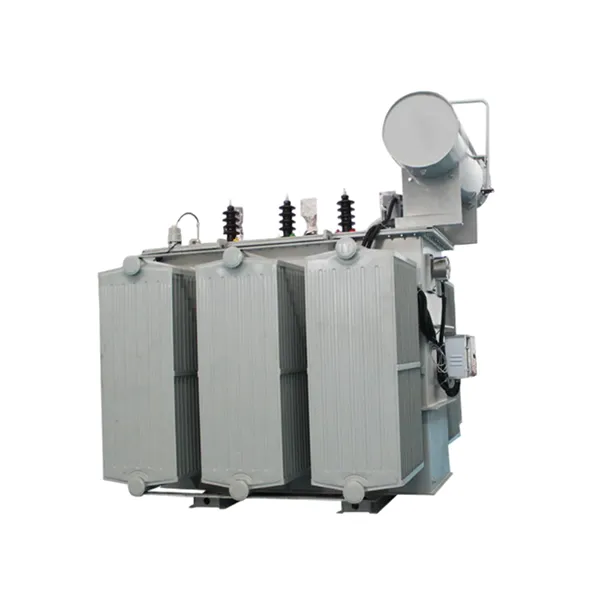

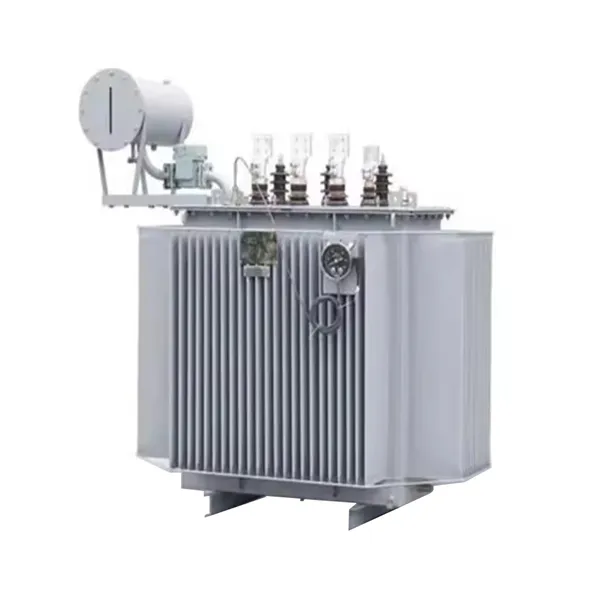

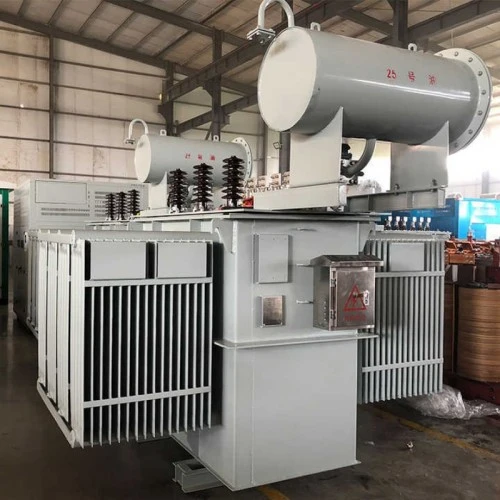

500kva Oil kacemplungaken njaba High Voltage Transformer

Trafo voltase dhuwur ruangan ruangan telung fase iki, dirating ing 500kVA, dirancang kanggo nyuda voltase dhuwur kayata 10kV utawa 35kV menyang tingkat voltase sithik kaya 0.4kV, saengga cocog kanggo sistem distribusi terminal. Transformer nduweni inti sing digawe saka baja silikon berorientasi gandum sing digulung kanthi permeabilitas dhuwur kanthi desain gabungan puteran, kanthi efektif nyuda histeresis lan kerugian arus eddy. Nilai mundhut tanpa beban sacara signifikan ngluwihi standar nasional.

Loro-lorone voltase dhuwur lan voltase kurang voltase digawe saka konduktor tembaga tanpa oksigen. Penggulungan voltase rendah nganggo konfigurasi tatu foil kanthi saluran minyak longitudinal, kanthi nyata nambah kekuwatan mekanik lan kemampuan tahan sirkuit cendhak. Desain tank corrugated sing disegel kanthi lengkap nyedhiyakake boros panas sing apik nalika ngganti volume minyak kanthi otomatis. Desain iki ngalangi kontak antarane lenga insulasi lan udara sekitar, mbusak oksidasi lenga lan kelembapan ingress, saéngga ndawakake umur layanan.

Transformator sing dicelupake lenga ndhukung sawetara rentang nutul (±5%, ±2×2.5%) kanggo nampung fluktuasi voltase kothak. Konstruksi sing kompak lan kuat cocog karo instalasi ruangan sing dipasang ing pole, platform, utawa lemah, njamin kinerja sing dipercaya ing macem-macem kahanan iklim.

Parameter Produk (Spesifikasi)

Fitur Produk lan Aplikasi

Fitur Utama

Efisiensi Energi Dhuwur: Nggunakake baja silikon kanthi permeabilitas dhuwur lan struktur inti sing dioptimalake, nyuda mundhut tanpa beban luwih saka 15% dibandhingake karo produk konvensional, nyedhiyakake penghematan energi sing bisa diukur sajrone umur peralatan.

Konstruksi sing disegel kanthi lengkap: Desain tank bergelombang ngilangi kabutuhan konservator, nyegah oksidasi minyak lan panyerepan kelembapan, mbisakake operasi tanpa pangopènan.

Tahan Cuaca Unggul: Makarya kanthi andal ing suhu sekitar saka -25°C nganti +40°C lan ing dhuwur nganti 1000 meter. Perlindhungan IP54 njamin tahan kanggo bledug lan udan.

Kemampuan Tahan Sirkuit Cekak Dhuwur: Windings dikuatake kanthi mekanis kanthi sistem clamping sing kuat, sing wis lulus tes dampak sirkuit cendhak kanggo njamin keamanan nalika ana kesalahan grid.

Instalasi Fleksibel: Dimensi kompak ndhukung instalasi pole-mounted, platform, utawa tingkat lemah, adaptasi karo kendala situs kutha lan deso.

Skenario Aplikasi Utama

Jaringan Distribusi Daya Kutha: Cocog kanggo wilayah omah, distrik komersial, lan taman industri sing mbutuhake distribusi terminal sing dipercaya.

Fasilitas Industri: Nyedhiyakake daya voltase rendah sing stabil kanggo pabrik manufaktur, jalur pangolahan, lan mesin abot, nangani beban sing fluktuatif kanthi gampang.

Proyek Energi sing Bisa Dianyari: Digunakake ing sistem pembangkit tenaga fotovoltaik lan angin kanggo aplikasi step-up utawa distribusi, kanthi daya adaptasi sing kuat kanggo lingkungan ruangan.

Konstruksi Infrastruktur: Diterapake ing bandara, sistem subway, rumah sakit, lan pusat data sing linuwih sumber daya sing dhuwur banget.

Pasokan Daya Sementara lan Darurat: Desain sing kompak lan bisa diangkut dadi cocog kanggo gardu sementara utawa skenario ndandani darurat.

Rincian Produksi

Bahan Inti lan Proses Manufaktur

Inti diprodhuksi nggunakake baja silikon berorientasi gandum sing digulung kanthi permeabilitas dhuwur kanthi desain gabungan puteran 45 °. Laminasi inti dicukur kanthi presisi lan ditumpuk kanthi otomatis kanggo njamin sambungan sing nyenyet lan jalur magnet sing seragam. Inti diikat kanthi aman karo tape kaca semi-garing, nyuda geter lan gangguan nalika nyuda kerugian tanpa beban.

Struktur Winding

Loro-lorone voltase dhuwur lan kurang voltase windings tatu nggunakake konduktor tembaga tanpa oksigen, nawakake konduktivitas listrik dhuwur lan losses resistive kurang. Penggulungan voltase kurang nganggo konfigurasi tatu foil kanthi insulasi antar lapisan seragam lan saluran minyak longitudinal, kanthi signifikan nambah kekuatan mekanik lan kemampuan tahan sirkuit cendhak.

Sistem Insulasi lan Pendinginan

Minyak insulasi mineral berkualitas tinggi minangka medium dielektrik lan coolant, nyedhiyakake stabilitas kimia lan kekuatan dielektrik sing apik. Sistem jampel lenga-kertas ngalami pangatusan vakum sing ketat lan proses ngisi minyak kanggo ngilangi kelembapan sisa lan gelembung udara, njamin voltase wiwitan discharge sebagean ngluwihi syarat standar.

Tank lan Struktur Sealing

Tank kasebut nduweni desain panel bergelombang sing nyedhiyakake boros panas lan kompensasi ekspansi termal, ngilangi kabutuhan konservator eksternal. Struktur sing disegel kanthi lengkap nyegah oksidasi minyak lan kelembapan mlebu, njamin operasi tanpa pangopènan sajrone umur layanan trafo. Katup relief tekanan lan pengukur level lenga diwenehake minangka fitur safety standar.

Quality lan Testing Jaminan

Saben lenga nyemplungaken njaba voltase dhuwur trafo ngalami tes rutin lan jinis sing komprehensif sadurunge pangiriman, kalebu pangukuran mundhut tanpa beban lan mundhut beban, tes impedansi sirkuit cendhak, tes tahan voltase over-induksi, tes discharge parsial, lan tes impuls kilat. Kabeh indikator kinerja utama ngluwihi syarat standar nasional lan spesifikasi IEC, njamin operasi stabil jangka panjang ing kahanan lapangan sing rumit.

Q&A: Wawasan Produk Utama

Q1: Apa lenga 500kVA nyemplungaken njaba voltase dhuwur trafo, lan ngendi digunakake?

A: Trafo iki mudhun voltase dhuwur kayata 10kV utawa 35kV kanggo tingkat voltase kurang kaya 0.4kV, karo kapasitas 500kVA. Iki digunakake kanthi wiyar ing jaringan distribusi kutha, taman industri, proyek energi sing bisa dianyari, lan aplikasi infrastruktur ing ngendi instalasi ruangan lan linuwih jangka panjang penting.

Q2: Apa sing ndadekake trafo iki efisien energi?

A: Efisiensi energi digayuh kanthi nggunakake baja silikon berorientasi gandum kanthi permeabilitas dhuwur lan desain gabungan inti sing dioptimalake. Fitur-fitur kasebut nyuda mundhut tanpa beban luwih saka 15% dibandhingake karo produk konvensional, sing nyebabake penghematan listrik sing akeh sajrone umur operasi trafo.

Q3: Apa keuntungan saka konstruksi sing disegel kanthi lengkap?

A: Tangki bergelombang sing ditutup kanthi lengkap ngilangi kabutuhan konservator lan sistem ambegan. Iku ngalangi lenga insulating kontak udhara atmosfer, ngindhari oksidasi lan panyerepan Kelembapan. Iki nyuda syarat pangopènan lan ndawakake umur layanan lenga lan trafo.

Q4: Kepiye trafo iki nindakake ing kahanan sirkuit cendhak?

A: Transformator voltase dhuwur sing dicelupake lenga 500kVA dirancang kanthi struktur belitan sing dikuatake kanthi mekanis lan sistem clamping sing kuat. Wis kasil lulus tes dampak sirkuit cendhak ing laboratorium tes sing diakoni sacara nasional, njamin kinerja lan safety sing bisa dipercaya sajrone kesalahan jaringan.

Q5: Apa garansi lan dhukungan sawise dodolan sing diwenehake?

A: Kita nawakake garansi 5 taun kanggo nutupi cacat manufaktur ing panggunaan normal. Dhukungan teknis seumur hidup lan kasedhiyan suku cadang kasedhiya. Yen gagal, kita nanggapi sajrone siji jam saka kabar lan ngirim personel teknis sajrone 24 jam ing njero. Trafo dirancang kanggo urip layanan ora kurang saka 30 taun.

Kenapa Pilih Lugao Power?

Sertifikasi lan Jaminan Kualitas

Sertifikasi Sistem Manajemen Mutu ISO 9001:2008

Tandha CE

Ketik Laporan Tes saka Pusat Pengawasan lan Pengujian Kualitas Transformer Nasional

Pengujian Rutin 100% Sadurunge Pangiriman: mundhut tanpa beban, mundhut beban, impedansi sirkuit cendhak, voltase over induce, discharge parsial, impuls kilat, lan liya-liyane

Packaging lan Pangiriman

Kemasan: Peti kayu utawa kemasan sing dibungkus tahan cuaca sing cocog kanggo transportasi segara, darat, utawa rel

Kondisi Pengiriman: Isi minyak, disegel, diiringi laporan tes pabrik, manual instruksi, lan gambar instalasi

Aksesoris Standar: Pengukur level oli, katup pelepas tekanan, termometer dial, bushing, baut grounding, lan set hardware lengkap

Komitmen Layanan Sawise Penjualan

Garansi 5 Taun: Diposaken utawa panggantos gratis kanggo masalah kualitas sing muncul ing panggunaan normal sawise ditugasake.

Dhukungan Layanan Umur: Bantuan teknis lan kasedhiyan suku cadang sajrone siklus urip produk.

Urip Desain 30-Taun: Dibangun kanthi bahan-bahan kelas dhuwur kanggo njamin linuwih jangka panjang.

Tanggap Darurat: Respon sajrone siji jam saka kabar kesalahan; layanan domestik ing situs ing 24 jam.
