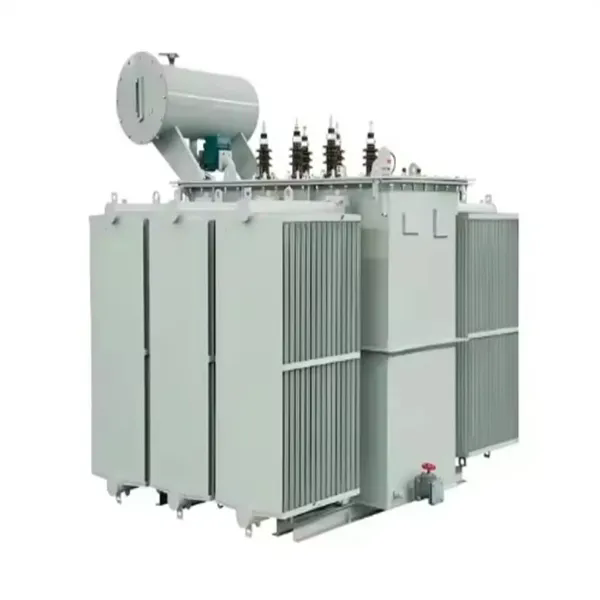

Kepiye Transformator Kecemplung Minyak Nampa Tegangan Pecah 60kV Liwat Isi Vakum?

Data industri nuduhake manawa udakara 30% kegagalan trafo prematur langsung disebabake kelembapan lan kandungan gas sing berlebihan ing lenga insulasi. Tambah Kelembapan mung 15 bagean saben yuta (ppm) bisa nyuda voltase breakdown lenga trafo saka 60kV kanggo ngisor 30kV. Pengurangan dramatis ing kekuatan dielektrik iki negesake pentinge proses ngisi vakum ing manufaktur trafo. Kanggo antrafo kecemplung lengadirating ing 33kV utawa ndhuwur, entuk lan njaga voltase risak 60kV ora target kualitas-iku syarat dhasar kanggo operasi dipercaya liwat umur layanan 30-40 taun trafo.

Artikel iki menehi analisis teknis sistematis babagan cara trafo sing dicelupake minyak entuk voltase rusak 60kV liwat ngisi vakum. Diskusi kasebut kalebu papat tahap proses penting: pra-perawatan minyak lan verifikasi kualitas, pangatusan vakum inti lan insulasi gulung, proses ngisi vakum kanthi parameter sing dikontrol, lan tes pasca ngisi sesuai karo standar IEC lan ASTM. Saben tahapan ditliti kanthi referensi kanggo paramèter proses tartamtu, syarat peralatan, lan titik mriksa kontrol kualitas. Artikel uga alamat mode Gagal umum lan menehi framework kontrol kualitas praktis kanggo produsen trafo lan pangguna pungkasan.

Daftar Isi

• 1. Minyak Pre-Treatment lan Standar Kualitas
• 2. Vakum pangatusan saka Transformer inti lan Winding
• 3. Parameter Proses Pengisian Vakum
• 4. Testing lenga lan Verifikasi voltase risak
• 5. Mode Gagal Umum lan Titik Kontrol Kualitas
• 6. Pitakonan sing Sering Ditakoni (FAQ)
• 7. Kesimpulan

1. Minyak Pre-Treatment lan Standar Kualitas

Perjalanan kanggo nggayuh voltase rusak 60kV diwiwiti kanthi perawatan sadurunge lenga trafo sadurunge mlebu tangki trafo. Malah lenga trafo sing anyar lan olahan biasane ngemot kelembapan, gas, lan rereged partikulat sing kudu dibuwang kanggo entuk kekuatan dielektrik sing dibutuhake. Proses pra-perawatan ditindakake ing pabrik pangolahan minyak khusus, sing kalebu sistem pemanasan, unit dehidrasi vakum, lan peralatan filtrasi multi-tahap. Parameter ing ngisor iki kudu diverifikasi sadurunge lenga dianggep cocog kanggo ngisi trafo:

• Tegangan rusak (BDV):≥ 60kV (diukur miturut IEC 60156)
• Isi Kelembapan:≤ 10 ppm (diukur kanthi titrasi Karl Fischer)
• Kandungan Gas Terlarut (DGA):≤ 0,5% kanthi volume (diukur kanthi kromatografi gas)
• Faktor Disipasi (tan δ):≤ 0,001 ing 90°C (diukur miturut IEC 60247)
• Jumlah partikel:≤ 500 partikel saben 100mL (ukuran ≥ 5μm)
• Resistivitas:≥ 10¹² Ω·cm ing 90°C

Proses pemurnian lenga ngetutake urutan telung tahap. Tahap pertama yaiku pemanasan: lenga digawe panas nganti 60-70 ° C kanggo nyuda viskositas lan nggampangake pelepasan gas lan kelembapan sing larut. Tahap kapindho yaiku dehidrasi vakum: lenga sing digawe panas dilebokake ing ruang vakum sing beroperasi ing 0,1-0,5 mbar. Ing vakum iki, titik nggodhok banyu suda, nyebabake kelembapan nguap lan ditarik dening pompa vakum. Wektu dehidrasi sing khas yaiku 4-8 jam, gumantung saka volume lenga lan kandungan kelembapan awal. Tahap katelu yaiku filtrasi: lenga dehidrasi ngliwati seri saringan kanthi rating 5μm lan 1μm kanggo mbusak rereged partikulat. Lenga sing diproses banjur disirkulasi liwat sistem nganti kabeh paramèter sing ditemtokake bisa digayuh.

Tabel ing ngisor iki ngringkes paramèter pra-perawatan lan kritéria ditampa sing cocog.

IngLugao Power Co.,Ltd., kita njaga fasilitas pangolahan minyak khusus sing dilengkapi tangki minyak 10.000 liter, unit dehidrasi vakum 300 L / min, lan sistem filtrasi loop tertutup kanthi saringan absolut 1μm. Saben batch minyak sing diproses diconto lan diuji sadurunge disetujoni kanggo ngisi trafo. Asil tes didokumentasikan ing sertifikat batch sing ngiringi trafo sajrone umur layanan. Protokol pra-perawatan sing ketat iki mesthekake yen lenga sing mlebu trafo memenuhi standar kualitas sing padha karo lenga sing bakal diuji sawise diisi, nggawe dhasar kanggo nggayuh voltase rusak 60kV.

2. Vakum pangatusan saka Transformer inti lan Winding

Insulasi trafo kasusun utamane saka bahan adhedhasar selulosa-kertas, pressboard, lan kayu-sing sifate higroskopis. Ing kahanan atmosfer normal, bahan kasebut bisa nyerep kelembapan nganti 8% kanthi bobot. Nalika trafo diuripake, insulasi dadi panas, lan kelembapan sing ana nguap, nyuda kekuwatan dielektrik saka insulasi padhet lan lenga ing saubengé. Pangatusan vakum yaiku proses mbusak kelembapan iki saka sistem insulasi sadurunge trafo diisi lenga. Proses pangatusan iku kritis amarga sanajan lenga wis diresiki, Kelembapan kepepet ing jampel bakal leach menyang lenga liwat wektu, ngurangi voltase risak.

Proses pangatusan vakum biasane kalebu tahapan ing ngisor iki. Kaping pisanan, trafo diselehake ing oven pangatusan utawa digawe panas kanthi nyebarake lenga panas liwat sistem pendinginan. Inti lan nduwurke tumpukan digawe panas nganti 85-105 ° C kanggo akselerasi release saka Kelembapan. Tank trafo banjur dievakuasi nggunakake pompa vakum kanggo nyuda tekanan dadi 0,1-0,5 mbar. Ing vakum iki, titik nggodhok banyu suda nganti kira-kira 40-50 ° C, saéngga kelembapan ing insulasi bisa nguap. Kelembapan sing nguap ditarik metu saka tangki kanthi pompa vakum. Proses pangatusan diterusake nganti isi kelembapan insulasi mudhun ing ngisor 0,5% bobot.

Titik pungkasan pangatusan ditemtokake kanthi salah siji saka rong cara:

• Metode Naik Tekanan:Pompa vakum diisolasi saka tangki trafo, lan tingkat kenaikan tekanan diukur sajrone wektu sing ditemtokake. Yen tingkat kenaikan tekanan kurang saka 0,1 mbar saben jam sajrone wektu 4 jam, pangatusan dianggep rampung.
• Metode Titik Embun:Titik embun gas sing dievakuasi saka trafo dipantau terus-terusan. Nalika titik ebun mudhun ing ngisor -40 ° C, pangatusan dianggep rampung.

Suwene proses pangatusan vakum beda-beda gumantung saka ukuran trafo, jinis insulasi, lan kahanan lingkungan. Kanggo trafo 10 MVA khas, proses pangatusan bisa njupuk 48-72 jam. Kanggo trafo daya sing luwih gedhe, proses kasebut bisa nganti pirang-pirang dina. Tabel ing ngisor iki nyedhiyakake paramèter pangatusan khas kanggo kelas trafo sing beda.

Ing Lugao., Kita nggunakake kombinasi pangatusan vakum termal lan sirkulasi lenga panas kanggo entuk penghapusan kelembapan sing dibutuhake. Trafo digawe panas dening sirkulasi lenga panas liwat sistem cooling, nalika tank wis dievakuasi bebarengan. Cara iki nyedhiyakake pemanasan seragam lan nyepetake proses pangatusan. Sawise siklus pangatusan rampung, trafo ditahan ing vakum nganti proses ngisi minyak diwiwiti, nyegah panyerepan maneh kelembapan saka atmosfer. Pendekatan iki njamin yen isi kelembapan insulasi dijaga ing ngisor ambang 0,5%, sing penting kanggo entuk lan njaga voltase rusak 60kV.

3. Parameter Proses Pengisian Vakum

Sawise inti trafo lan nduwurke tumpukan wis garing kanggo isi Kelembapan dibutuhake, proses ngisi lenga wiwit. Iki minangka tahap paling kritis saka manufaktur trafo, amarga kesalahan apa wae sajrone tahap iki bisa kompromi kekuwatan dielektrik sistem insulasi. Proses ngisi vakum ditindakake nalika tangki trafo dijaga ing vakum. Lenga sing diresiki dilebokake ing ngisor tank lan alon-alon munggah, ngganti vakum. Parameter proses kudu dikontrol kanthi ati-ati kanggo nyegah pembentukan gelembung, njamin penetrasi lengkap insulasi, lan supaya ora ngrusak gulungan.

Paramèter proses utama kanggo ngisi vakum yaiku:

• Tingkat Vakum Pra-Isi:0.1-0.5 mbar, dijaga paling sethithik 2 jam sawise siklus pangatusan rampung.
• Suhu lenga ing Isi:60-70 ° C, maintained kanggo mesthekake viskositas kurang lan karakteristik aliran apik.
• Kacepetan ngisi:≤ 300 L/h (kanggo trafo cilik nganti medium; trafo sing luwih gedhe bisa nggunakake tingkat aliran sing luwih dhuwur nanging kudu ora ngluwihi tingkat lenga bisa nembus insulasi).
• Tekanan pengisian:Ing sisih ngisor tank, tekanan positif tipis (0.1-0.2 bar) ditrapake kanggo mesthekake lenga dipeksa menyang gulungan.
• Vakum Sajrone Isi:Vakum dijaga sajrone proses ngisi kanggo mbusak gas sing bisa dibebasake saka lenga utawa insulasi.
• Penyelesaian Pasca Pengisian:Sawise tank kebak, trafo diijini ngadeg kanggo 12-24 jam ing vakum utawa ing tekanan positif nitrogen garing kanggo ngidini gelembung gas sing isih bisa lolos.

Kacepetan ngisi utamane kritis. Yen lenga dienal kanthi cepet, turbulensi bisa nggawe gelembung, lan lenga ora bisa nembus insulasi kanthi lengkap. Yen lenga dienal alon-alon, proses kasebut dadi ora efisien. Kacepetan ngisi biasane dikontrol kanthi nyetel tingkat aliran pompa minyak utawa nggunakake katup nyuda tekanan. Kanggo trafo gedhe, proses ngisi bisa ditindakake kanthi bertahap, kanthi ngaso supaya lenga bisa nembus insulasi sadurunge tahap sabanjure diwiwiti. Tabel ing ngisor iki nyedhiyakake kecepatan ngisi sing disaranake kanggo macem-macem kapasitas trafo.

Sawise ngisi rampung, trafo biasane digawe panas nganti 50-60 ° C nggunakake sistem pendinginan kanggo nambah kemampuan lenga kanggo nyerep sisa gas lan kelembapan. Trafo banjur diobati kanthi vakum pungkasan, sing dikenal minangka "degassing final," kanggo mbusak gas sing bisa diserap dening lenga. Langkah pungkasan iki njamin voltase rusak lenga tetep ing level target 60kV utawa luwih dhuwur. Ing Lugao Power Co., Ltd., kita njaga cathetan rinci kabeh paramèter proses kanggo saben trafo, kalebu log tingkat vakum, suhu, lan tingkat aliran sing dicap wektu. Cathetan kasebut minangka bagean saka dokumentasi kualitas trafo lan disimpen sajrone umur peralatan kasebut.

4. Testing lenga lan Verifikasi voltase risak

Sawise trafo diisi lenga lan diijini mapan, sistem insulasi kudu diuji kanggo verifikasi manawa cocog karo spesifikasi voltase rusak sing dibutuhake. Tes utama yaiku tes voltase rusak minyak, sing ditindakake miturut IEC 60156 utawa ASTM D1816. Tes iki kalebu ngetrapake voltase menyang sampel minyak trafo kanthi tingkat sing dikontrol nganti lenga rusak. Tes ditindakake ing pirang-pirang conto kanggo mesthekake asil bisa diulang. Saliyane tes minyak, sistem insulasi trafo lengkap ditindakake tes dielektrik kanggo verifikasi integritas.

Tes voltase rusak minyak ditindakake kanthi nggunakake sel uji standar, sing kasusun saka rong elektroda sing dipisahake kanthi celah 2.5mm. Tegangan test ditrapake ing tingkat 2 kV / s. Tes ditindakake ing enem conto minyak. Asil saka tes pisanan dibuwang, lan rata-rata saka limang tes isih diitung. Nilai rata-rata kudu ≥ 60kV. Yen nilai rata-rata ing ngisor 60kV, lenga dianggep gagal tes. Prosedur tes lan kritéria ditampa diringkes ing tabel ing ngisor iki:

Saliyane tes rusak lenga, trafo ngalami tes dielektrik ing ngisor iki kanggo verifikasi integritas kabeh sistem insulasi:

• Tes Tahan Frekuensi Daya:Trafo kena voltase 2-3 kaping voltase dirating kanggo 60 detik. Ora ana risak utawa discharge parsial ora diidini.
• Tes Overvoltage Induksi:Transformator kena frekuensi 100-400 Hz kanthi voltase kaping 2 voltase kanggo 60 detik. Ora ana risak utawa deformasi sing katon saka insulasi sing diidini.
• Test discharge parsial:Trafo dites kanggo discharge parsial ing voltase 1.1 kaping voltase dirating. Tingkat discharge parsial diukur lan kudu ing ngisor watesan sing ditemtokake (biasane 20-50 pC kanggo trafo sing diisi minyak).
• Tes Tan Delta:Faktor disipasi sistem insulasi diukur ing 90 ° C. Nilai kasebut kudu ana ing watesan sing ditemtokake ing IEC 60076.

Ing Lugao Power Co., Ltd., kita nindakake tes kasebut ing saben trafo sadurunge dikirim. Asil tes didokumentasikan ing laporan tes lengkap sing ngiringi trafo. Tes voltase rusak minyak ditindakake ing conto minyak sing dijupuk saka tangki trafo sawise proses ngisi lan netepake. Iki mesthekake yen lenga ing trafo minangka lenga sing padha sing diuji. Yen lenga gagal tes voltase rusak, kabeh proses diulang nganti lenga kasebut cocog karo spesifikasi. Rezim tes sing ketat iki njamin trafo sing dicelupake minyak kita cocog karo standar kualitas lan linuwih.

5. Mode Gagal Umum lan Titik Kontrol Kualitas

Sanajan kontrol proses sing ketat sing diterangake ing ndhuwur, kegagalan isih bisa kedadeyan sajrone ngisi vakum. Ngerteni mode kegagalan umum lan nggawe checkpoint kontrol kualitas sing kuat penting kanggo njaga kualitas manufaktur sing konsisten. Bagean iki ngenali mode kegagalan sing paling kerep lan menehi kerangka kontrol kualitas kanggo saben tahap proses.

Mode Gagal 1: Pangatusan Vakum Ora Lengkap.Yen insulasi trafo ora garing nganti isi kelembapan sing dibutuhake, voltase rusak bakal suda. Penyebab paling umum saka pangatusan sing ora lengkap yaiku tingkat vakum sing ora cukup utawa wektu pemanasan sing ora nyukupi. Kanggo nyegah kegagalan iki, tingkat vakum kudu dipantau terus-terusan sajrone siklus pangatusan. Tes kenaikan tekanan utawa titik embun kudu digunakake kanggo verifikasi titik pungkasan.

Mode Gagal 2: Kontaminasi Minyak maneh.Minyak bisa kena kontaminasi maneh sajrone nangani, nyimpen, utawa ngisi yen peralatan kasebut ora diresiki kanthi bener. Kontaminasi kayata bledug, banyu, utawa partikel liyane bisa mlebu lenga liwat sambungan utawa nalika transfer. Kanggo nyegah iki, kabeh peralatan kudu di resiki lan garing sadurunge digunakake. Tangki panyimpenan lenga kudu ditutup lan diisi nitrogen garing.

Mode Gagal 3: Air Entrapment.Yen udhara kepepet ing trafo sajrone ngisi, bisa mbentuk gelembung sing nyuda voltase rusak. Entrapment udhara luwih cenderung yen kacepetan ngisi cepet banget utawa yen level vakum ora dijaga nalika ngisi. Kanggo nyegah iki, kacepetan ngisi kudu dikurangi, lan vakum kudu dijaga sajrone proses kasebut.

Titik pamriksan kontrol kualitas ing ngisor iki dianjurake kanggo saben tahap proses ngisi vakum:

Ing Lugao, kita ngetrapake sistem manajemen kualitas sing nggabungake titik pamriksaan kasebut menyang prosedur operasi standar. Saben tahapan proses didokumentasikake, lan penyimpangan diselidiki lan didandani. Pendekatan sistematis kanggo kontrol kualitas iki penting kanggo njaga tingkat linuwih sing dikarepake para pelanggan saka produk trafo sing dicelup minyak.

6. Pitakonan sing Sering Ditakoni (FAQ)

Pitakonan 1: Apa voltase rusak 60kV minangka nilai sing dijamin kanggo kabeh urip trafo, utawa nyuda wektu?

Wangsulan: 60kV minangka nilai minimal sing dijamin ing wektu manufaktur lan komisioning. Sajrone umur operasional trafo, voltase rusak bakal mboko sithik amarga degradasi lenga, kelembapan ingress, lan akumulasi partikel partikel. Nanging, kanthi pangopènan sing tepat - kalebu tes lenga, filtrasi, lan pangatusan kanthi periodik - voltase rusak bisa dijaga ing ndhuwur tingkat sing bisa ditampa. Standar industri biasane mbutuhake lenga diganti utawa direkondisi nalika voltase rusak mudhun ing ngisor 30kV.

Pitakonan 2: Apa bedane voltase rusak antarane trafo sing diisi vakum lan konvensional?

Wangsulan: Transformer sing diisi kanthi konvensional (diisi ing tekanan atmosfer tanpa pangatusan vakum) biasane entuk tegangan rusak 30-40kV. Trafo sing diisi vakum, kanthi pra-pangatusan lan pangolahan vakum sing tepat, terus-terusan entuk 60kV utawa luwih dhuwur. Bentenane 20-30kV iki nuduhake peningkatan sing signifikan ing wates safety lan linuwih. Tegangan rusak sing luwih dhuwur nyuda risiko kegagalan insulasi, utamane nalika mundhak voltase utawa kedadeyan kilat.

Pitakonan 3: Apa ngisi vakum perlu kanggo trafo distribusi cilik (≤ 10kV)?

Wangsulan: Kanggo trafo distribusi sing dirating ing 10kV lan ngisor, ngisi vakum ora mesthi wajib, nanging dianggep minangka praktik paling apik. Nalika trafo iki bisa digunakake kanthi voltase rusak 30-40kV, pangisi vakum nyedhiyakake wates safety sing luwih dhuwur lan linuwih jangka panjang. Akeh keperluan saiki nemtokake pangisi vakum kanggo kabeh tuku trafo anyar, preduli saka rating voltase, minangka bagean saka syarat jaminan kualitas. Ing Lugao Power Co., Ltd., kita ngetrapake pangisi vakum kanggo kabeh produk trafo sing dicelupake minyak.

Pitakonan 4: Kepiye lenga trafo bisa njaga voltase rusak sajrone operasi?

Jawaban: Njaga voltase risak sak operasi mbutuhake program pangopènan lengkap. Sampel lenga reguler kudu dijupuk lan dites kanggo voltase rusak, kandungan kelembapan, lan konten gas sing larut. Yen voltase rusak mudhun ing ngisor 45kV, lenga kudu disaring lan dehidrasi. Yen isi kelembapan ngluwihi 20 ppm, lenga kudu garing. Sawetara trafo dilengkapi sistem filtrasi lenga online sing terus-terusan mbusak kelembapan lan partikel, njaga kualitas minyak ing tingkat optimal.

Pitakonan 5: Apa tumindak koreksi yen tes voltase rusak minyak gagal sawise ngisi?

Jawaban: Yen tes voltase rusak lenga gagal sawise ngisi, trafo biasane diproses maneh. Lenga gagal wis lemes, lan trafo ngalami siklus pangatusan vakum anyar kanggo mbusak Kelembapan saka jampel. Minyak sing seger lan diresiki banjur dilebokake nggunakake proses ngisi vakum sing padha. Sawise ngisi maneh, lenga dites maneh. Proses iki bisa uga kudu diulang nganti voltase rusak nyukupi syarat sing ditemtokake. Ing kasus sing jarang, lenga kasebut minangka sumber masalah, lenga kasebut bisa uga kudu diganti karo batch anyar.

7. Kesimpulan

Pencapaian voltase rusak 60kV ing trafo kecemplung lenga minangka asil saka proses manufaktur sing dikontrol kanthi tliti sing diwiwiti kanthi pemurnian minyak lan ngluwihi pangatusan vakum, ngisi sing dikontrol, lan tes sing ketat. Saben tahapan proses iki mbutuhake kontrol paramèter kritis sing tepat-suhu, tingkat vakum, kacepetan ngisi, lan kahanan tes-kanggo mesthekake yen produk pungkasan cocog karo spesifikasi kekuatan dielektrik sing dibutuhake. Standar lan praktik sing digarisake ing artikel iki, adhedhasar IEC 60156, ASTM D1816, lan IEC 60076, nyedhiyakake dhasar teknis kanggo nggayuh pathokan kualitas kritis iki.

Ing Lugao Power Co., Ltd., kita wis ngetrapake sistem manajemen kualitas sing komprehensif sing nggabungake kontrol proses lan standar tes kasebut menyang operasi manufaktur trafo. Produk trafo kecemplung lenga kita dirancang lan diprodhuksi kanggo menehi kinerja sing dipercaya sajrone umur layanan. Kanggo informasi teknis sing luwih rinci, dokumentasi proses, utawa spesifikasi produk, hubungi tim teknik kita.
