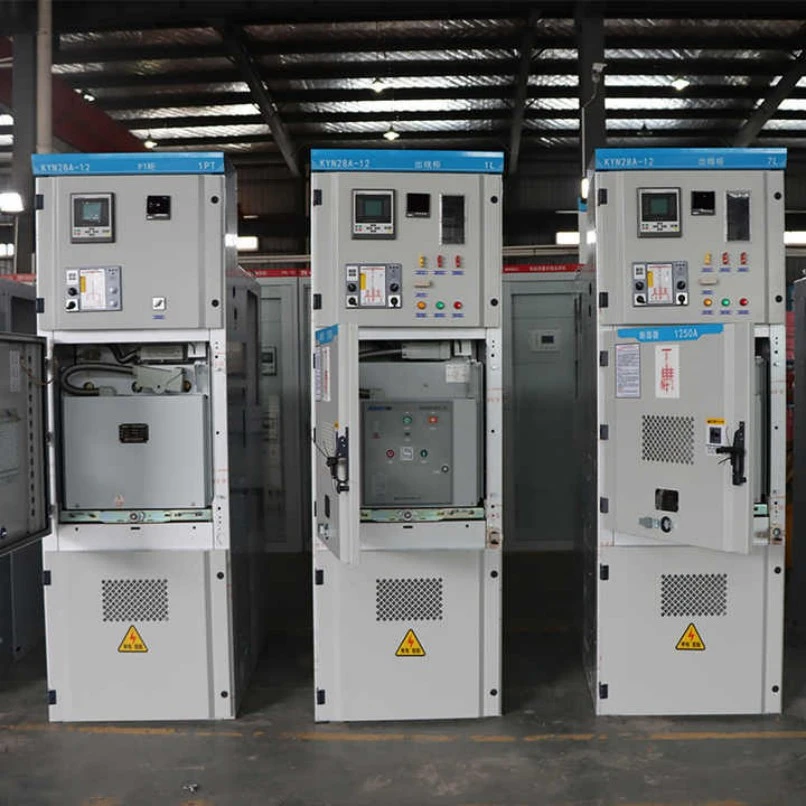

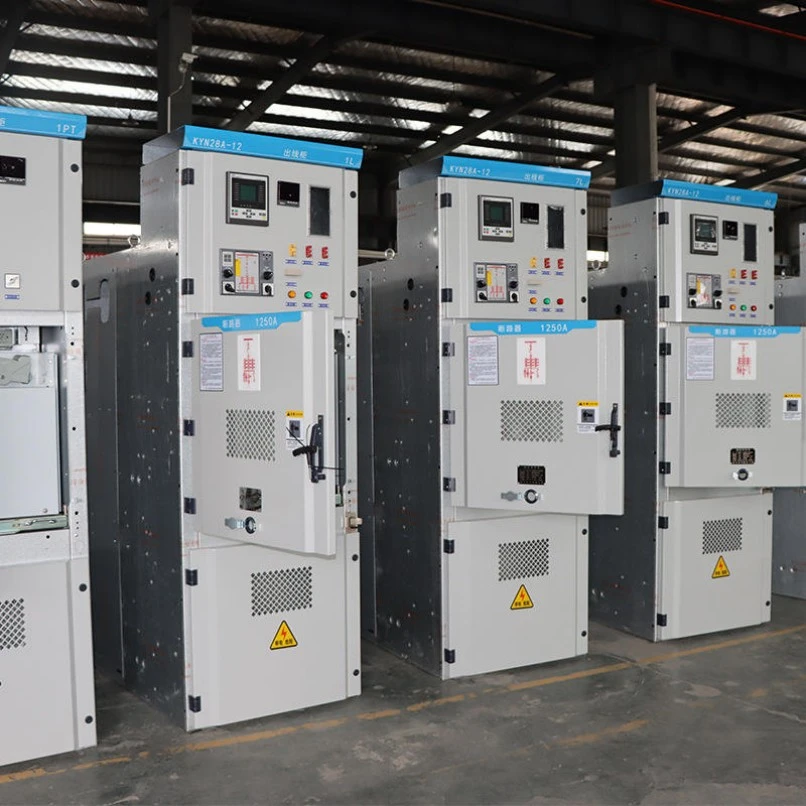

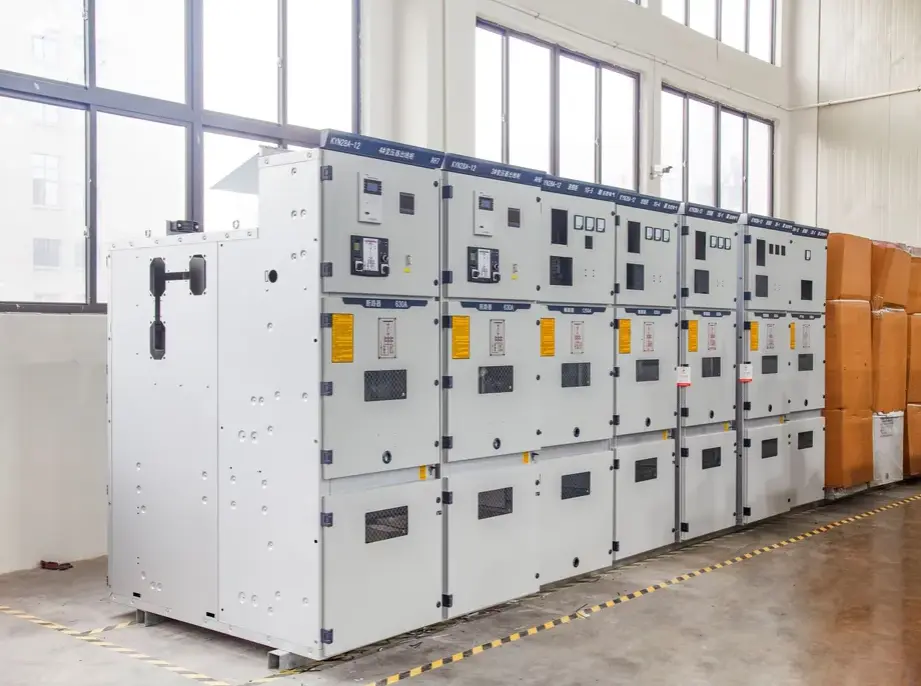

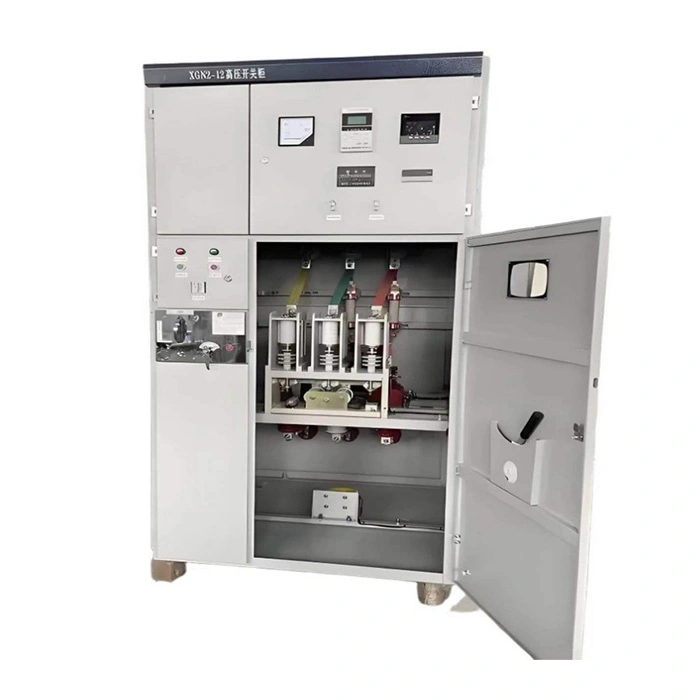

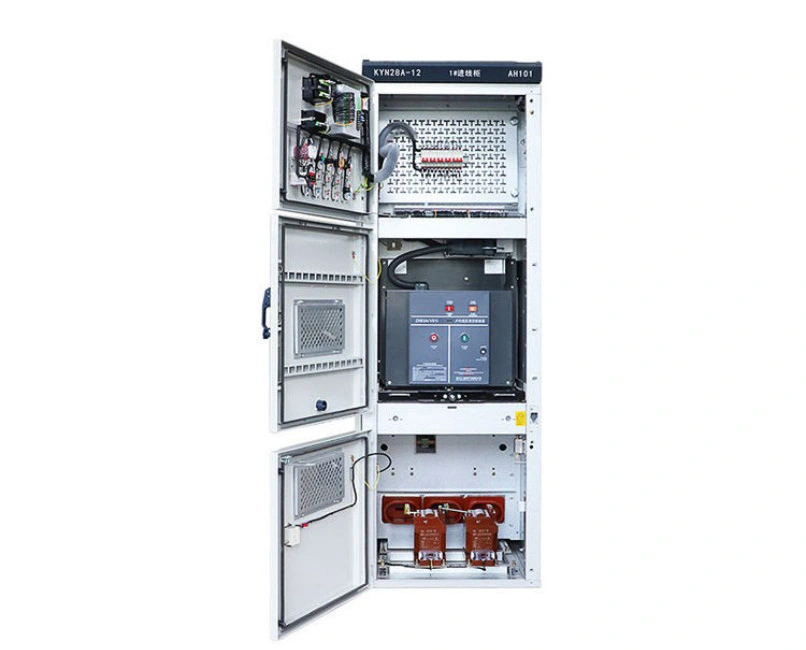

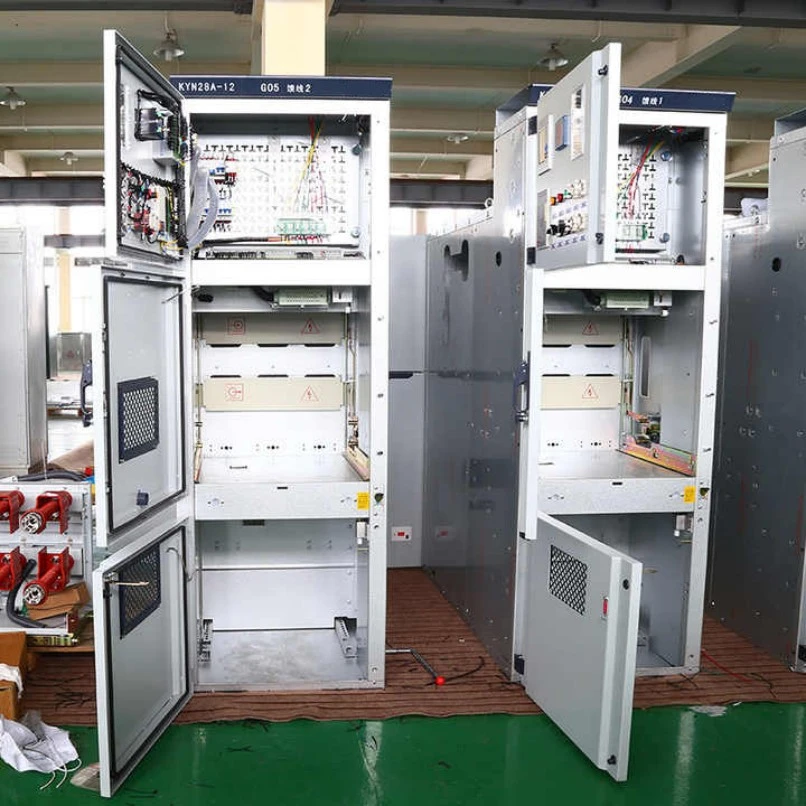

Handcart Tipe Telpon Papan voltase Dhuwur Switchgear Panel

Handcart Type Fixed High Voltage Board Panel Switchgear punika logam-tertutup,switchgear voltase medium terisolasi udaraDéwan dirancang kanggo sistem busbar siji lan busbar pindho. Nanging apa persis produk iki, lan apa sing bisa ditindakake kanggo infrastruktur listrik sampeyan?

Apa iku:

Iki minangka desain hibrida sing nggabungake omah panel tetep karo mekanisme gerobak sing bisa dicopot kanggo piranti saklar utama (kayata pemutus sirkuit vakum, kontaktor, utawa VSD). Gerobak tangan bisa digulung kanthi fisik lan metu saka panel, dene busbar, kabel, lan komponen tambahan tetep tetep ana ing kandhang. Desain iki standar miturut IEC 62271-200 lan GB3906 kanggo voltase dirating saka 3kV nganti 40.5kV.

Apa sing bisa ditindakake:

● Kontrol aliran daya: Iku kanthi aman nyambungake utawa medhot beban dhuwur-voltase kaya trafo, motor, lan bank kapasitor.

● Nyedhiyani pangayoman fault: Integrated relay protèktif lan mbobol sirkuit trip otomatis nalika overloads, short circuits, utawa bentet bumi.

● Aktifake pangopènan sing aman: Gerobak tangan bisa ditarik menyang posisi sing terisolasi lan lemah, nggawe celah udara sing katon-ngidini teknisi bisa nggarap pemutus tanpa nyuda energi ing busbar.

● Ukur lan monitor: Trafo saiki, trafo voltase, lan meter digital sing dipasang ing panel menehi data wektu nyata babagan status sistem.

● Interlock kanthi aman: Interlocks mekanik lan listrik nyegah kesalahan manungsa kaya nutup pemutus nalika gerobak ana ing tengah utawa ngakses kompartemen urip.

Singkatipun, Handcart Type Fixed High Voltage Board Panel Switchgear iki tumindak minangka gatekeeper jaringan voltase dhuwur-aman, fleksibel, lan awet kanggo 20+ taun layanan.

Parameter Produk (Spesifikasi)

Ing ngisor iki minangka tabel spesifikasi teknis sing rinci kanggo Switchgear Panel Papan Tegangan Tinggi Tipe Handcart. Kabeh nilai nuduhake model 12kV khas; voltase liyane kasedhiya ing request.

Fitur Produk lan Aplikasi (Format Q&A)

Q1: Apa sing nggawe desain gerobak luwih apik tinimbang switchgear sing tetep?

A: Desain handcart ngidini piranti ngoper utami (pemutus sirkuit vakum) kanggo fisik dibusak saka panel kanggo pangopènan utawa panggantos nalika busbars panel tetep energized. Iki nyuda downtime saka jam kanggo menit. Ing kontras, switchgear tetep asring mbutuhake de-energizing kabeh bagean kanggo ngakses breaker. Handcart Type Fixed High Voltage Board Panel Switchgear menehi sing paling apik saka loro donya: busbar tetep kanggo kasar, plus pemutus gerobak kanggo serviceability.

Q2: Kepiye njamin safety operator sajrone racking?

A: Switchgear kita kalebu limang interlocks wajib:

1. Breaker ora bisa ditutup kajaba handcart ing posisi "operasi" (nyambung).

2. Handcart ora bisa dipindhah saka "pedhot" kanggo "disambungake" kajaba breaker mbukak.

3. Ngalih Earthing mung bisa ditutup nalika handcart ing posisi "test / pedhot".

4. Pintu kompartemen kabel mung bisa dibukak nalika ngalih grounding ditutup.

5. Handcart ora bisa dilebokake utawa ditarik nalika breaker ditutup. Interlocks iki loro mechanical lan electrical - gagal-aman dening desain.

Q3: Apa Handcart Type Fixed High Voltage Board Panel Switchgear digunakake ing njaba?

A: Enclosure standar yaiku IP4X, cocok kanggo gardu njero ruangan. Kanggo aplikasi ruangan, kita nyedhiyakake omah tahan cuaca tambahan utawa kios sing dirating IP54. Akeh pelanggan nginstal switchgear kita ing gardu kontainer utawa bangunan prefab cilik ing cedhak peternakan angin utawa tanduran solar.

Q4: Apa aplikasi sing paling umum kanggo switchgear iki?

A: Iki Handcart Type Telpon Papan Tegangan Tinggi Panel Switchgear digunakake digunakake ing:

● Gardu sarana daya (distribusi primer lan sekunder).

● Pabrik industri (pabrik baja, pabrik semen, petrokimia)–kanggo kontrol motor lan perlindungan trafo.

● Bangunan komersial (rumah sakit, pusat data, bandara)–sing mbutuhake linuwih dhuwur.

● Energi sing bisa dianyari (peternakan surya, peternakan angin)–minangka panel sambungan kothak.

● Operasi pertambangan–cukup kuat kanggo lingkungan sing lembab lan lembab.

● Sumber daya traksi sepur–ing sistem 27.5kV utawa 2×25kV.

Rincian Produksi

1. Material Enclosure & Coating

● Material: 2mm nglukis dhuwur-bahan galvanis sheet baja (diimpor saka Baosteel), lempitan dening CNC mesin mlengkung. Pinggir sing dilipat kaping pindho nambah kaku.

● Coating: Epoxy-polyester powder coating (minimal 80μm kekandelan) sawise sandblasting kanggo SA 2.5 standar. Warna RAL 7035 (abu-abu muda). Uji semprotan uyah> 500 jam - ora karat.

2. Mekanisme Gerobak Tangan

● Material: Roller nilon kekuatan dhuwur + rel stainless steel.

● Operasi: Screw-in / screw-out mekanisme leadscrew kanthi desain anti-backlash. Saben gerobak dites kanggo 2000 siklus racking lengkap.

● Indikator posisi: Abang (nyambung), ijo (tes), kuning (pedhot), katon saka 5 meter.

3. Rana (Barrier Safety Otomatis)

● Nalika handcart ditarik, spring-dimuat shutters logam otomatis nutupi kontak utami tetep. Iki ngalangi kontak driji sengaja karo bagean urip. Jendela kita digawe saka paduan aluminium 3mm kanthi perawatan anti-karat.

4. Sistem Busbar

● Material: High-konduktivitas tembaga E-Cu (99,9% kemurnian). Silver-dilapisi ing kabeh joints.

● Cross-bagean: Diwilang kanggo njaga munggah suhu ngisor 65K ing dirating saiki. Kanggo 3150A, kita nggunakake busbar pindho saben phase.

● Insulation: Lengen insulasi sing bisa nyusut panas (warna oranye) kanggo identifikasi fase lan kontrol discharge parsial.

5. Ngalih Earthing

● Tipe: Cepet-gawe, mbukak-bejat, karo glathi earthing katon.

● Operasi: Manual spring-dibantu mekanisme. Bisa nutup menyang arus short-circuit lengkap (50kA sapisan).

● Interlock: Interlock mechanical eksklusif karo posisi handcart - ora bisa nutup earthing switch kajaba handcart ing test / posisi pedhot.

6. Kompartemen Low-Voltage

● Dumunung ing ngarep ndhuwur (dhuwur 300mm), kanthi dipisahake saka bagean voltase dhuwur. Relay pelindung omah (basis mikroprosesor), saklar kontrol, lampu indikasi, lan sekring tambahan.

● Wiring: Kabeh kabel secondary sing nomer, bundled ing geni-retardant saluran PVC, lan mungkasi ing pamblokiran terminal karo kontak cadangan (20% cadangan dilindhungi undhang-undhang).

7. Kontrol Discharge parsial

● Kabeh konduktor voltase dhuwur dibunderaké kanggo ngilangke sudhut cetha.

● Saben panel ngalami tes discharge parsial (≤10pC ing 1.1×Ur/√3).

8. Akurasi Majelis Pabrik

● Saben Handcart Type Telpon Papan voltase Dhuwur Switchgear dipasang ing jig laser-didadekake siji. Kesalahan kontak gerobak-kanggo-tetep yaiku <0.5mm.

● Asil: Racking Gamelan tanpa grinding utawa pasukan - ora handcarts macet sanajan sawise taun digunakake.

Napa Pilih Lugao kanggo Handcart Type Medium Voltage Switchgear?

· Teknik basis proyek: Tata letak kabinet, rating busbar, skema relay proteksi, konfigurasi CT / VT lan entri kabel bisa dirancang miturut diagram baris tunggal.

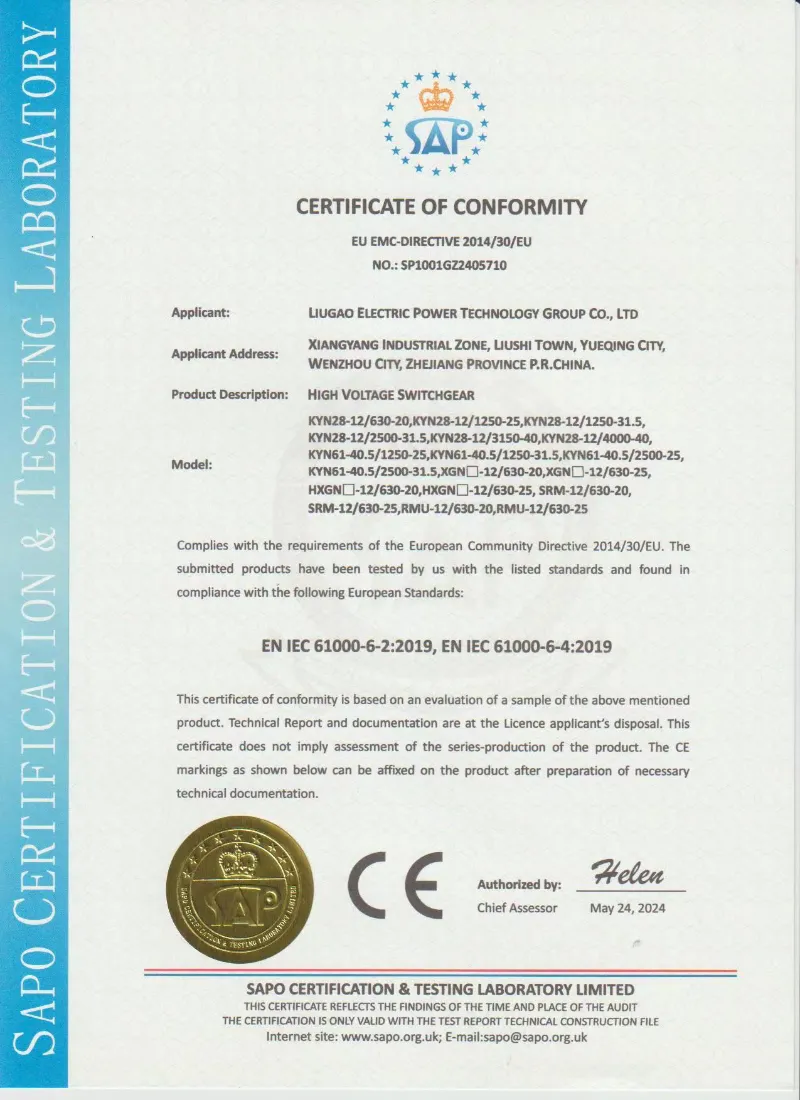

· Manufaktur adhedhasar standar: Switchgear bisa diprodhuksi miturut IEC 62271-200, GB / T 3906, DL / T 404 lan spesifikasi teknis proyek.

· Pilihan komponen fleksibel: Lugao VCB, ABB, Siemens, Schneider utawa merek komponen tartamtu liyane bisa diatur miturut syarat project.

· Pemeriksaan rutin sadurunge dikirim: Operasi mekanik, fungsi interlock, kabel, insulasi lan tes tahan frekuensi daya bisa ditindakake sadurunge dikirim miturut persetujuan teknis.

· Dhukungan dokumen teknis: Gambar susunan umum, diagram garis tunggal, diagram kabel sekunder, instruksi operasi lan laporan tes rutin bisa diwenehake kanggo referensi proyek.
