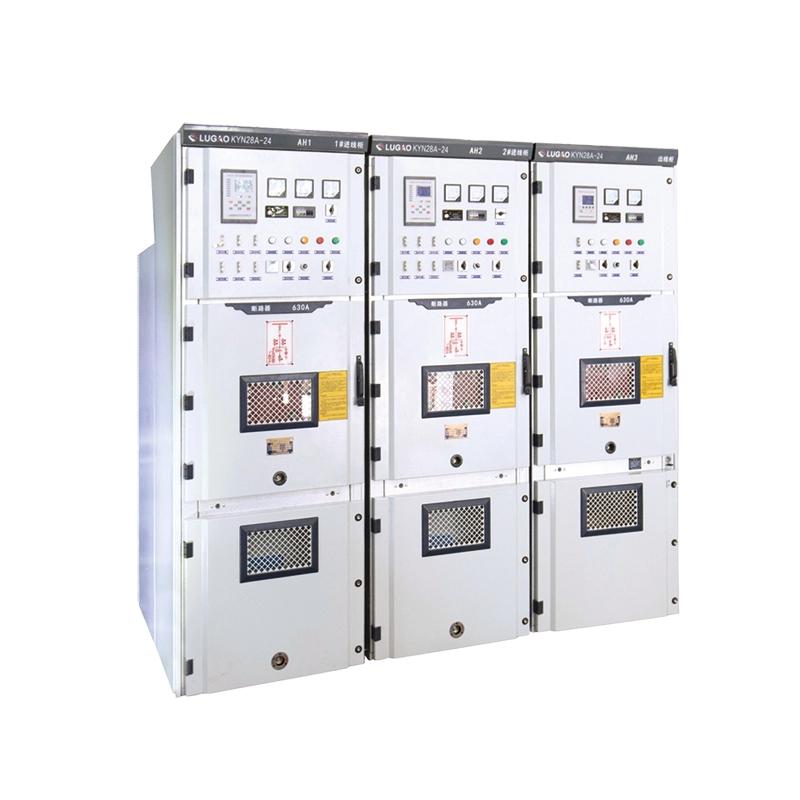

35kV KYN Gardu Armored Withdrawable Tipe Switchgear

Lugao Power Co., Ltd. ngajak sampeyan tuku 35kV KYN substation armored withdrawable switchgear - solusi heavy-duty, tahan busur, nganggo logam kanggo distribusi utami 35kV. Kanthi konstruksi waja kanthi lengkap, troli pemutus sing bisa ditarik kanthi bener, lan interlocking limang pencegahan, njamin keamanan operasional, nyuda risiko lampu kilat busur, lan ngganti pemutus kanthi cepet. Nganyarke gardu 35kV sampeyan kanthi switching gagal-aman saiki.

Kirim Pitakonan

Deskripsi Produk

Apa Peralatan Iki?

Gardu induk KYN 35kV sing bisa ditarik nganggo waja yaiku switchgear sing dipasang ing pabrik, ditutupi logam,switchgear voltase dhuwur njero ruangandirancang kanggo 40.5kV (35kV nominal) telung fase sistem daya AC. Iki kalebu seri KYN lan digunakake ing gardu utilitas, pembangkit listrik industri, kompleks komersial gedhe, lan stasiun pengumpulan energi sing bisa dianyari.

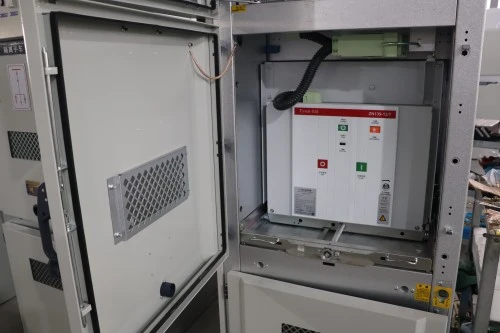

Ora kaya switchgear tipe tetep ing ngendi pemutus dipasang ing papan, jinis sing bisa ditarik nganggo waja iki nduweni troli pemutus obah sing bisa digulung dadi telung posisi sing béda: operasi, tes / diisolasi, lan ditarik. Desain iki ngidini breaker rusak diganti ing sawetara menit tanpa de-energizing busbar kabeh - kauntungan kritis kanggo sumber daya terus-terusan.

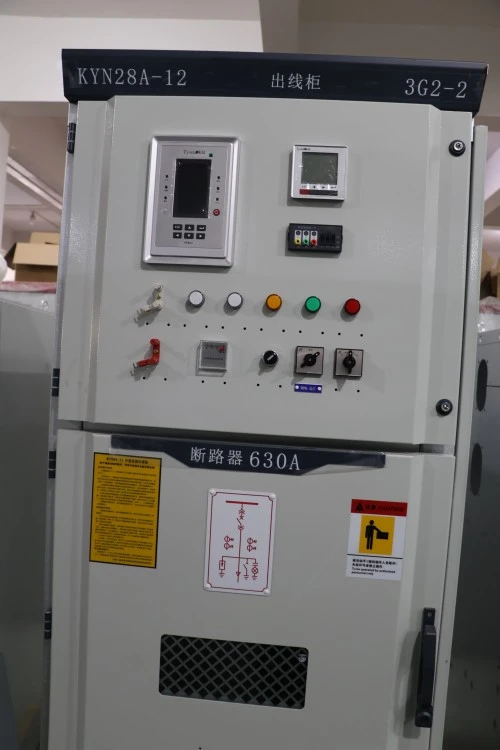

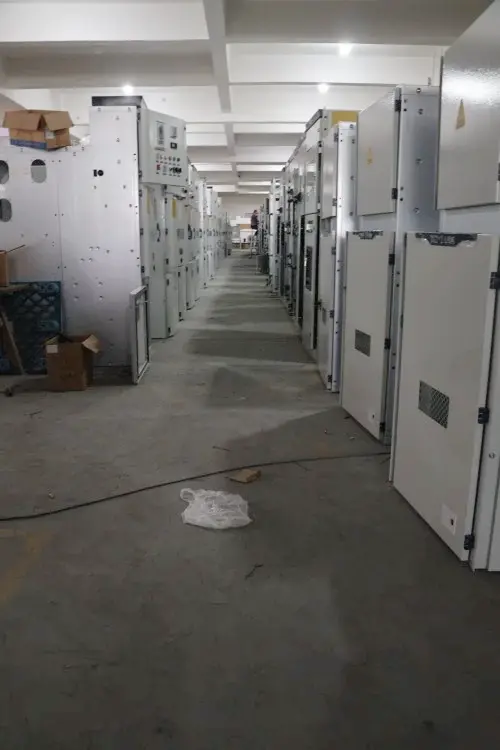

35kv Kyn Substation Armored Withdrawable Type Switchgear

Apa sing ditindakake?

Fungsi inti saka peralatan iki yaiku kanggo nampa daya mlebu 35kV saka trafo utawa garis overhead, nglindhungi jaringan hilir nganggo pemutus sirkuit, lan nyebarake listrik menyang feeder sing metu kayata motor voltase medium, transformer sekunder, bank kapasitor, utawa beban industri gedhe. 35kV KYN substation armored withdrawable switchgear uga nyedhiyakake:

● Isolasi - Pedhot sing katon kanggo pangopènan sing aman

● Perlindhungan - Arus luwih, gangguan bumi, lan hubung singkat liwat relay utawa IED

● Pangukuran - Tegangan lan pangukuran saiki kanggo gardu SCADA

● Interlocking - Mechanical limang-sistem Nyegah kanggo ngilangi kesalahan manungsa

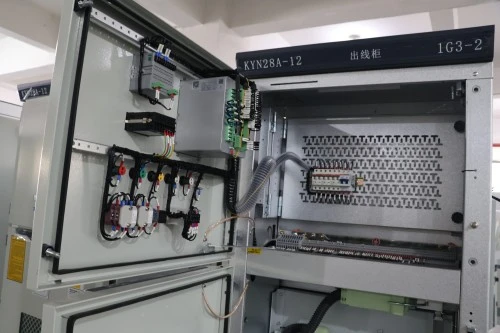

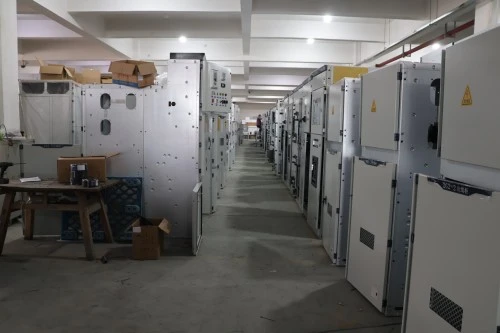

35kv Kyn Substation Armored Withdrawable Type Switchgear

Pecahan Kode Model

Simbol	Tegese
35 kV	Kelas voltase dirating (maksimum 40.5kV)
KYN	K - Dilapisi logam, Y - Bisa ditarik, N - Ing njero ruangan
Gardu	Dirancang kanggo tugas gardu utama
lapis waja	Piring baja kompartemen kapisah (breaker, busbar, kabel, relay)
Tipe sing bisa ditarik	Breaker dipasang ing troli rolling
Switchgear	Ngoper lengkap lan Déwan pangayoman

Fitur Produk lan Aplikasi

Fitur Produk

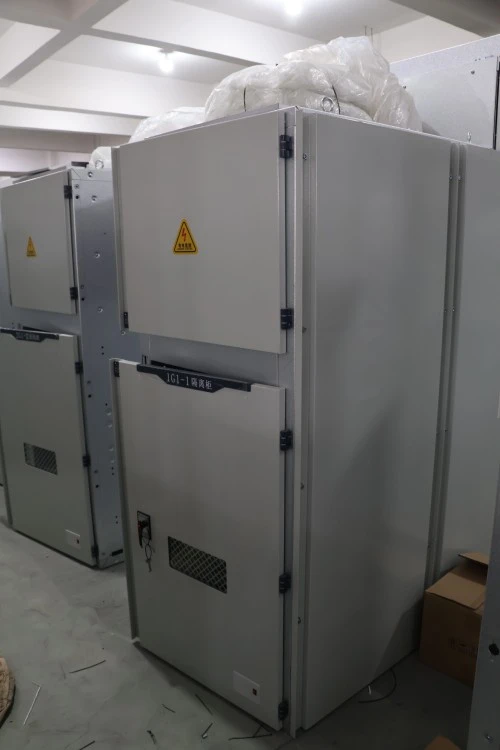

Fitur 1: True Armored Withdrawable Construction

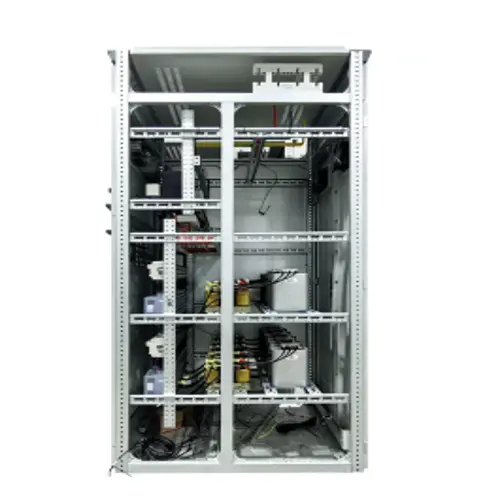

Switchgear sing ditutupi logam sing bisa ditarik duwe kompartemen piring baja sing kapisah kanggo pemutus, busbar, kabel terminasi, lan kontrol voltase rendah. Saben kompartemen wis grounded lan diisolasi saka panyebaran lampu kilat busur.

Fitur 2: Lima-Nyegah Interlocking Mekanik

Sistem pencegahan limang kanthi mekanik, ora gumantung karo piranti lunak. Iku nyegah fisik:

1. Nutup breaker karo grounding switch ditutup

2. Mbukak tutup ngarep karo breaker ditutup

3. Ngalih breaker antarane posisi nalika manggon

4. Ngalih grounding operasi karo konduktor urip

5. Nutup breaker tanpa daya kontrol

Fitur 3: Containment Fault Arc Dhuwur

Klasifikasi busur internal (IAC) diuji nganti 31,5kA sajrone 1 detik. Arc flaps tekanan langsung munggah lan adoh saka operator.

Fitur 4: Keandalan Insulasi Tegangan Tinggi

Reresik fase-kanggo-fase lan fase-menyang-lemah ngluwihi minimal IEC 62271-200. Kabeh busbar diisolasi panas-nyusut utawa ditutupi karo perisai anti-korona.

Fitur 5: Intelligent Monitoring & Remote Operation

IED standar (piranti elektronik cerdas) kanthi pesen RS485/Modbus utawa IEC 61850 GOOSE. Ngawasi wektu nyata posisi breaker, status pangisian daya spring, SF6 (yen digunakake), suhu, lan discharge parsial.

Spesifikasi Produk

Paramèter	35kV KYN Substation Armored Withdrawable Type Switchgear - Nilai Khas
Tegangan Rated	40.5kV (Sistem 35kV)
Frekuensi Rated	50Hz / 60Hz
Rated Insulation Level	95kV (Frekuensi Daya 1 mnt) / 185kV (Impuls Kilat)
Rated Saiki (Bus Utama)	630A, 1250A, 1600A, 2000A, 2500A, 3150A
Rated Current (Pemutus Sirkuit)	Nganti 3150A
Dirating Short-Circuit Breaking Saiki	25 kA / 31.5 kA
Dirating Short-Time Tahan Saiki	25kA / 31.5kA (4s)
Rated Peak Tahan Saiki	63 kA / 80 kA
Dirating Short-Circuit Nggawe Saiki	63 kA / 80 kA
Klasifikasi Arc Internal (Opsional)	IAC AFLR 31.5kA / 1s
Derajat Pangreksan	IP4X (Enklosur), IP2X (Kompartemen Terbuka)
Bahan Busbar Utama	Tembaga T2 Konduktivitas Tinggi (Dilapisi Timah utawa Perak)
Tipe Circuit Breaker	Pemutus Sirkuit Vakum (Tipe sing Bisa Ditarik)
Mekanisme operasi	Mekanisme Motor Pengisian Spring
Tegangan Kontrol Auxiliary	DC 110V / 220V utawa AC 110V / 220V (Opsional)
Protokol Komunikasi	Modbus RTU, IEC 61850 (Opsional)
Entri Kabel	Entri Ngisor (Entri Ndhuwur Opsional)
Jinis Instalasi	Ing njero ruangan, Dilapisi Logam, Bisa Ditarik Waja
Urip Mekanik	≥10.000 Operasi
Urip Listrik	Nganti 30 Operasi Breaking ing Rated Short-Circuit Current
Dimensi (Panel Umum)	1400 × 2800 × 2600 mm (W × D × H) (Disesuaikan)
Bobot (Kira-kira)	1200–1800 kg saben Panel
Suhu sekitar	-25°C nganti +40°C
Kelembapan Relatif	≤95% (Non-Kondensasi)
Ketinggian Instalasi	≤1000 m (Ketinggian sing luwih dhuwur kasedhiya yen dijaluk)
Standar sing ditrapake	IEC 62271-200, IEC 62271-100, IEC 60529, GB 3906, DL/T 404
Service Life	30+ Taun (Ing Kahanan Operasi Normal)

Napa Pilih Lugao Power Co., Ltd. Luwih saka Pesaing?

Aspek	Saingan khas	Lugao 35kV KYN gardu waja jinis withdrawable switchgear
Ketebalan baja (piring lapis baja)	2,0 mm	2.5mm (3.0mm kanggo kompartemen arc-rated)
Bahan busbar	Aluminium utawa tembaga daur ulang	Tembaga ETP, sertifikat uji pabrik kasedhiya
Tipe isolator	Epoxy standar	Epoksi sikloalifatik hidrofobik (anti-tracking)
Mekanisme racking	Worm gear (cepet nyandhang)	Screw-jack karo limiter torsi (10.000+ siklus)
Wiring sekunder	Ora ana label utawa ferrules	Ferrules nomer, saluran kabel, terminal cadangan
Dokumentasi tes Arc	Ora kasedhiya utawa simulasi	Laporan IAC pihak katelu kalebu
Lead time (20 panel)	10-12 minggu	6-8 minggu (cepet nganti 5 minggu kasedhiya)
Respon sawise-sales	72 jam khas	24 jam remot diagnosis, 48 jam bagean pengiriman

Napa pelanggan bola-bali milih kita:

Kita ora ngethok pojok ing jarak insulasi, bahan busbar, utawa kekiatan interlocking. Saben KYN Switchgear ninggalake pabrik kita ngalami tes tahan 95kV lengkap - dudu tes "rutin" voltase suda. Kita uga nyedhiyakake diagram kabel khusus panel ing CAD lan PDF, dudu cithakan umum.

Packaging, Delivery & After-Sales Service

Kemasan

Saben 35kV KYN gardu waja withdrawable panel switchgear kebungkus kertas anti-karat VCI + film plastik

1. Banjur dilebokake ing peti kayu lapis sing disertifikasi fumigasi kanthi bantalan busa ing kabeh pojok lan pinggir.

2. Trolley breaker dikirim ing posisi mundur, dikunci karo krenjang transportasi

3. Busbars disassembled, individu kebungkus, labeled dening phase lan nomer panel

4. Colokan sekunder, gagang rak, kunci pembumian, lan sekring cadangan sing dikemas ing kothak aksesori tahan cuaca ing njero ruangan LV

5. Tas desiccant gel silika ditambahake kanggo kiriman sensitif kelembapan (angkutan laut)

Pengiriman

1. Angkutan laut: Wadhah HC 40ft ngemot 6-8 panel (gumantung saka dimensi)

2. Pengangkutan darat: Truk Flatbed karo kantong udara anti-geter lan strapping

3. Incoterms: EXW (pabrik), FOB ningbo

4. Dokumentasi kalebu karo kiriman

5. Gambar susunan umum (as-built)

6. Diagram garis tunggal kanthi panomeran panel

7. Skema kabel (ukuran A3, dilaminasi)

8. Bill of material (breakers, CTs, VTs, relays)

9. Laporan tes rutin (ditandatangani dening QA)

10. Instruksi manual (Inggris utawa basa lokal)

11. Interlocking matrix lan key schedule (yen kunci interlock digunakake)

Komitmen Layanan Sawise Penjualan

1. Periode babar pisan: 12 sasi saka tanggal pangiriman (ditambahi nganti 24 utawa 36 sasi kanthi kontrak layanan sing dibayar)

2. Dhukungan teknis: Konsultasi jarak jauh gratis seumur hidup. Insinyur kita mriksa diagram siji-baris lan setelan relay sadurunge dikirim.

3. Layanan lapangan: pengawasan Instalasi, pitulungan commissioning, diagnosa fault. Gratis sajrone wektu babar pisan (lelungan lan akomodasi dikenani biaya). Sawise babar pisan, dikenani biaya saben dina + bagean.

4. Pasokan spare parts: Troli breaker, kontak utami, colokan sekunder, gagang racking, switch grounding, pengontrol suhu, lan komponen interlocking sing disimpen ing saham. Kiriman sabanjure liwat DHL / FedEx kanggo spare kritis.
