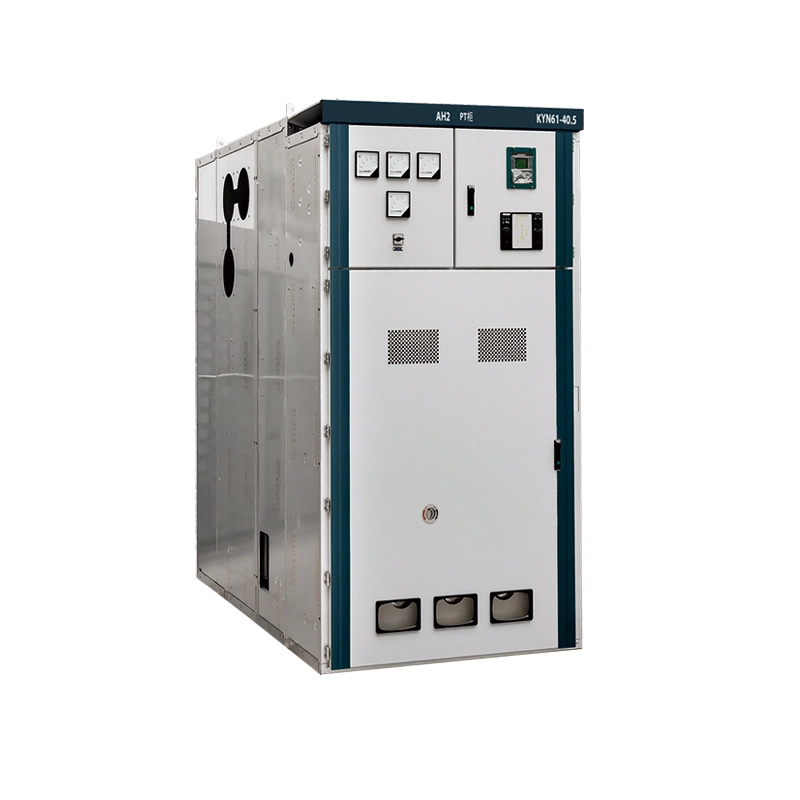

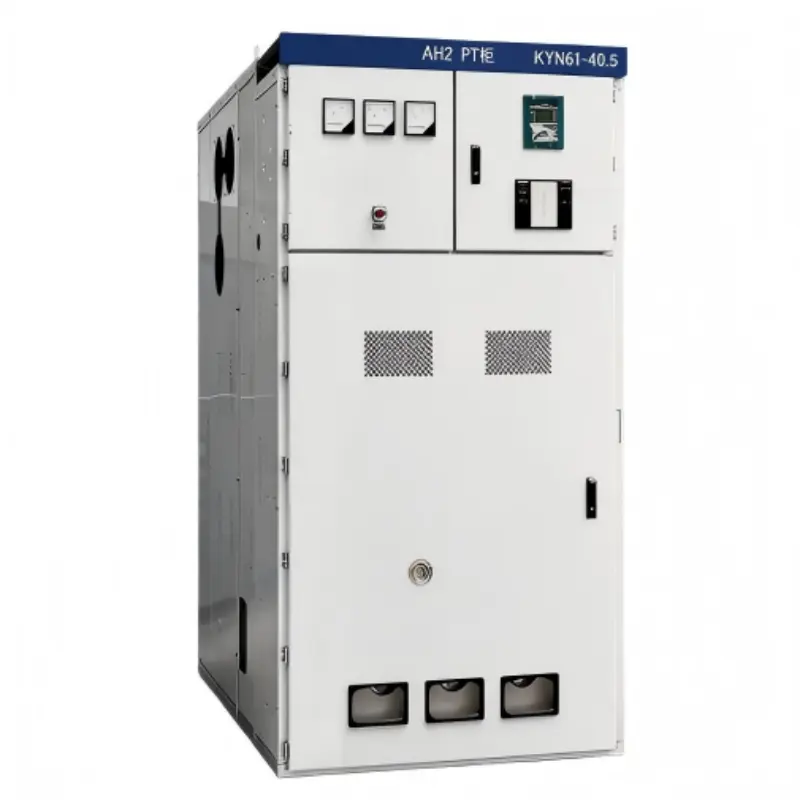

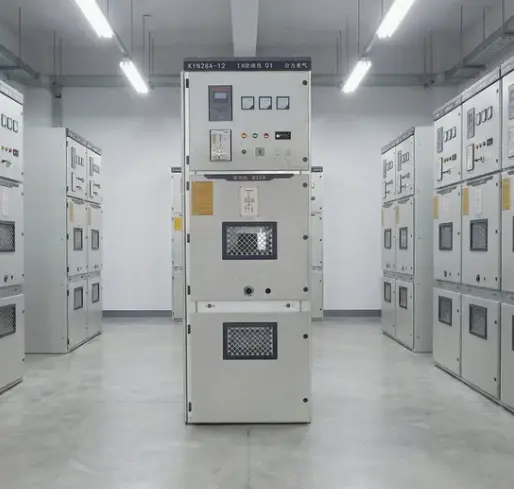

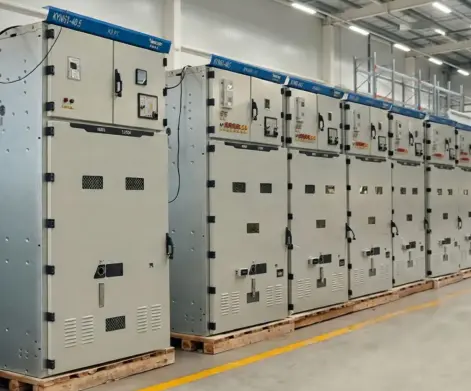

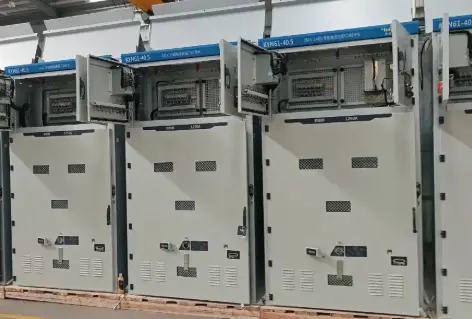

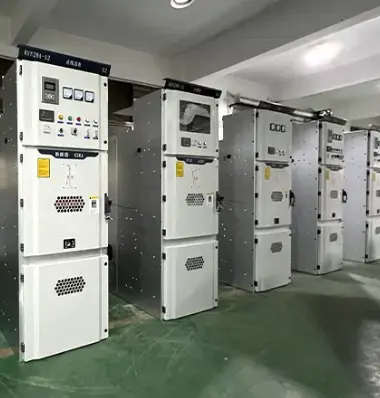

KYN High Voltage Air-insulated Panel Switchgear

Apa KYN High Voltage Air-insulated Panel Switchgear?

Switchgear minangka rakitan switchgear voltase medium sing nganggo logam, terisolasi udara, sing dirancang kanggo sistem daya AC telung fase sing beroperasi ing 3.6kV nganti 40.5kV, 50Hz utawa 60Hz.

Sebutan "KYN" nderek jeneng standar nasional Cina

K - klambi logam

Y - jinis gerobak tangan

N - njero ruangan

Ora kaya switchgear terisolasi gas (GIS) sing nggunakake SF6, seri KYN ngandelake hawa atmosfer minangka medium dielektrik utama antarane bagean urip lan bumi.

Apa sing bisa ditindakake?

KYN High Voltage Air-insulated Panel Switchgear iki dadi hub pusat kanggo ngontrol, nglindhungi, lan ngisolasi peralatan listrik voltase dhuwur. Fungsi inti kalebu:

1. Nampa lan nyebarake daya listrik–Busbar utama nampa daya mlebu saka trafo utawa generator, banjur disebarake menyang sawetara feeder metu. Saben feeder bisa diowahi kanthi mandiri.

2. Nglindhungi saka kesalahan listrik–Pemutus sirkuit vakum terpadu (dilebokake ing gerobak sing bisa dicopot) mlaku kanthi otomatis sajrone milliseconds nalika ndeteksi kakehan, sirkuit cendhak, utawa kahanan fault bumi. Trafo saiki ngrasakake kesalahan; relay protèktif miwiti printah trip.

3. Isolasi peralatan kanggo pangopènan– Gerobak tangan bisa disimpen ing posisi "pedhot", nggawe celah udara sing katon ing antarane pemutus lan kontak utama sing tetep. Shutters nutup kanthi otomatis liwat kontak tetep urip, ngidini inspeksi aman saka breaker tanpa de-energizing busbar kabeh.

4. Nyedhiyani pangukuran lan ngawasi nyata-wektu - Trafo saiki (CTs) lan trafo voltase (VTs) dipasang ing sinyal feed kompartemen kabel kanggo ammeters, voltmeters, analisis kualitas daya, lan unit terminal remot (RTUs).

5. Aktifake earthing aman–Saklar earthing sing dioperasikake kanthi manual, digandhengake sacara mekanis karo posisi gerobak, ngidini sisih kabel bisa dibumine kanthi aman sadurunge karya pangopènan diwiwiti.

6. Koordinasi karo relay proteksi–Relay berbasis mikroprosesor modern (opsional) nyedhiyakake arus luwih arah, diferensial, kesalahan bumi sing diwatesi, lan proteksi kegagalan pemutus. Komunikasi liwat Modbus utawa IEC 61850 mbisakake integrasi menyang sistem SCADA.

Intine, Switchgear Panel Insulated Udara Tegangan Tinggi KYN minangka tenaga kerja jaringan voltase medium-kuat, transparan (terisolasi udara supaya sampeyan bisa ndeleng apa sing kedadeyan), lan ekonomis kanggo instalasi njero ruangan.

Parameter produk

Kaluwihan produk

1. True Metal-Clad Construction karo Compartmentalization

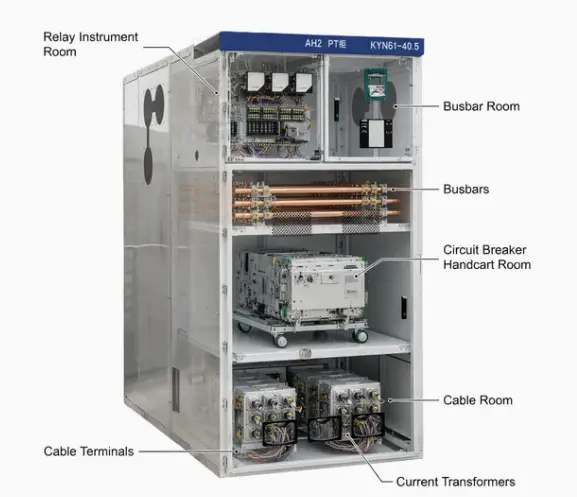

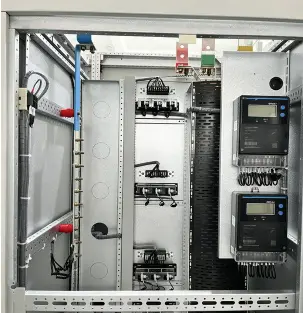

Switchgear KYN kita mbagi panel dadi papat kompartemen sing dipisahake kanthi lengkap:

● Kompartemen busbar (mburi ndhuwur)

● Kompartemen gerobak pemutus (ngarep tengah)

● Kompartemen kabel (mburi ngisor)

● Kompartemen instrumen tegangan rendah (ngarep ndhuwur)

Saben kompartemen dipisahake dening alangan baja galvanis kandel 3mm kanthi tutup akses bolted. Segregasi iki entuk:

● Fault containment–Yen busur internal ana ing siji kompartemen, ora bisa nyebar menyang kompartemen jejer. Desain kita wis lulus tes IAC AFLR nganti 40kA sajrone 1 detik.

● Safety personel–Operator bisa mbukak lawang kompartemen breaker kanggo akses cart nalika busbars tetep urip nanging kebak ing mburi alangan baja tetep.

● Pangopènan paralel–Pakaryan mandap kabel bisa diterusake nalika kompartemen breaker lagi dilayani.

2. Shutters otomatis kanggo Live Contact Protection

Nalika handcart pindhah saka disambungake menyang posisi test, shutters stainless steel kanthi otomatis geser liwat kontak utami tetep (garis lan mbukak sisih). Fitur utama:

● Bahan – baja tahan karat 3mm (ora aluminium utawa plastik)

● Operasi – Spring-driven, gagal-aman (rana nutup sanajan mekanisme spring break – gravitasi mbantu)

● Interlock – Shutters ora bisa dibukak kanthi manual kajaba gerobak dicopot lan digunakake alat mbukak kunci khusus (nyegah akses ora sah)

● Isolasi – Jendela dilapisi karo epoksi insulasi 2mm ing sisih mburi kanggo nyegah voltase induksi.

3. Insulation Air - Ora SF6 Gas

Ora kaya switchgear terisolasi gas (GIS), Switchgear Panel Insulated Udara Tegangan Tinggi KYN mung nggunakake udara atmosfer minangka medium insulasi. Iki menehi sawetara keuntungan:

● Nol emisi gas omah kaca–SF6 duweni potensi pemanasan global 23.500 kaping luwih saka CO2. Regulator ing EU lan akeh negara AS mbatesi panggunaan SF6. KYN sing terisolasi udara minangka pilihan sing tahan ngarep.

● Ora ana peralatan penanganan gas sing dibutuhake–GIS mbutuhake kreta gas sing larang, pengukur tekanan, detektor bocor, lan teknisi sing wis disertifikasi kanggo ngisi ulang. KYN ora butuh iki.

● Kesenjangan udara sing bisa diverifikasi kanthi visual–Operator bisa ndeleng kontak sing mbukak utawa longkangan antarane gerbong tangan lan kontak tetep. peralatan SF6 ndhelikake kabeh konco enclosures nutup.

● Biaya siklus urip sing luwih murah–Ora ngisi ulang gas, ora ana tes kelembapan berkala, ora ana penggantian segel. Udara gratis.

5. High Short-circuit tahan Kapabilitas

kitaKYN switchgearentuk:

● Dirating short-time tahan saiki - Nganti 50kA kanggo 3 detik

● Rated puncak tahan saiki - Nganti 125kA

● Klasifikasi busur internal – IAC AFLR 40kA/1s (diakses ngarep, lateral, mburi)

Rating iki ngluwihi syarat utilitas khas (biasane 25kA utawa 31.5kA sajrone 3 detik). Kapabilitas tahan dhuwur asalé saka:

● Pindho lempitan 2.5mm busbar krenjang support

● Busbar tembaga dilapisi salaka kanthi torsi bolt minimal 70Nm

● Lengan busbar terisolasi kanggo nyegah flashover phase-to-phase ing geter.

Fitur produk

Rincian Produksi

Frame lan Enclosure

1. Material: 2.5mm pigura baja cold-rolled; 3.0mm alangan kompartemen

2. Forming: Laser-cut, CNC-punched, robot MIG dilas

3. Coating: Proses nine-step - E-coat primer + polyester powder coat, ketebalan 100-120μm. Semprotan uyah> 1000 jam

4. Werna: RAL 7035 (abu-abu cahya) standar

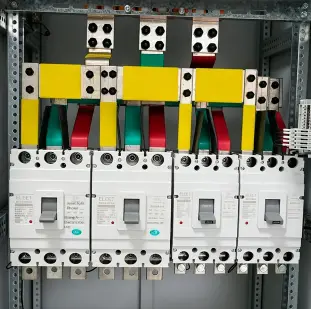

Sistem Busbar

1. Tembaga: 99,95% E-Cu, konduktivitas ≥58 MS/m

2. Sendi: Dilapisi perak (10μm) + mesin cuci Belleville, torsi nganti 70Nm kanthi tandha cat abang

3. Isolasi: Lengan tahan api sing bisa disusut panas, discharge parsial <5pC ing 15kV

4. Dhukungan isolator: Epoxy karo silika filler, creepage ≥20mm/kV

Pabrikan gerobak

1. Sasis: Bubuk-dilapisi ireng; papat rol MoS2-nilon (kapasitas beban 500kg saben)

2. Racking: Sekrup timbal Acme, 10 giliran test-to-disambungake, torsi <15 Nm

3. Breaker soyo tambah: Langsung bolt-on kanggo Lugao VCB utawa ABB VD4 / Siemens 3AH

4. Kontak tambahan: 8NO + 8NC, perak-nikel, 10A ing 250V AC

Packaging, Pengiriman lan Layanan Sawise-sales

Packaging lan Pengiriman

Saben kabinèt switchgear klambi logam sing diisolasi udara KYN dilindhungi karo film tahan kelembapan, busa utawa pelindung sudhut, lan dikemas ing kasus kayu ekspor utawa palet sing dikuatake miturut syarat kiriman. Gerobak, instrumen lan aksesoris pemutus sirkuit vakum bisa didandani utawa dilindhungi kanthi kapisah kanggo nyuda gerakan sajrone transportasi. Pengiriman bisa diatur kanthi angkutan laut utawa transportasi darat miturut tujuan proyek.

Layanan sawise-sales

Lugaonyedhiyakake dhukungan teknis kanggo instalasi, komisioning lan operasi miturut persetujuan pesenan sing dikonfirmasi. Gambar listrik, diagram kabel sekunder, instruksi operasi lan laporan tes rutin bisa diwenehake sadurunge dikirim. Syarat garansi lan dhukungan suku cadang diwenehake miturut kontrak lan persetujuan teknis sing dikonfirmasi.
