XGN Box-jinis Tetep Tipe High Voltage Switchgear

Apa Peralatan Iki?

XGN Box-type fixed switchgear voltase dhuwur (XGN stands for "Box-type fixed type") minangka logam-tertutup,switchgear voltase dhuwur njero ruanganpakumpulan. Utamane digunakake ing sistem daya AC telung fase kanthi voltase dirating 6kV, 10kV, 20kV, utawa 35kV, lan frekuensi dirating 50/60Hz.

Apa sing ditindakake?

Peralatan iki digunakake kanggo nampa lan nyebarake energi listrik, uga kanggo ngontrol, nglindhungi, lan ngawasi saluran listrik lan trafo. Ora kaya switchgear tipe draw-out, switchgear voltase dhuwur tipe tetep XGN Box nggunakake pemutus sirkuit sing dipasang lan medhot saklar kanthi celah isolasi sing katon, dadi luwih kaku, larang regane, lan luwih gampang dijaga ing akeh aplikasi industri lan komersial skala menengah.

Rincian Kode Model:

XGN - Box-jinis Fixed jinis Indoor Metal-tertutup

Jinis kothak - omah logam kanthi lengkap

Jinis tetep - Instalasi tetep komponen switching utama

Aplikasi tipikal:

Kamar distribusi daya ing pabrik, komplek omah, pusat perbelanjaan, rumah sakit, pusat data, lan stasiun energi sing bisa dianyari.

Deskripsi Produk

Switchgear tegangan dhuwur tipe XGN Box minangka solusi switchgear standar, ekonomis, lan dipercaya banget. Struktur inti kalebu pemutus sirkuit vakum tetep, saklar isolasi telung posisi, trafo arus, trafo voltase, lan mekanisme interlocking sing komprehensif. Enclosure digawe saka baja cold-rolled utawa stainless steel berkualitas tinggi, dilapisi bubuk elektrostatik kanggo ketahanan korosi sing apik.

Parameter listrik utama: voltase voltase 12kV (24kV/40.5kV opsional), arus sing dirating nganti 3150A, arus hubung singkat nganti 40kA. Ingswitchgeartundhuk karo standar GB3906 lan IEC62271-200.

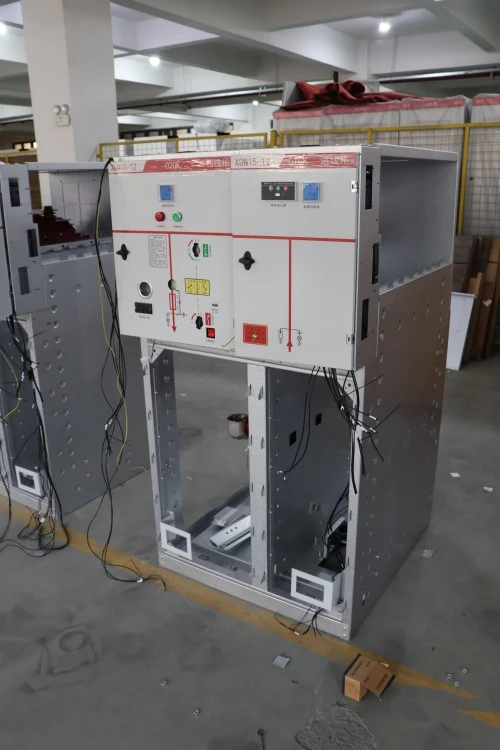

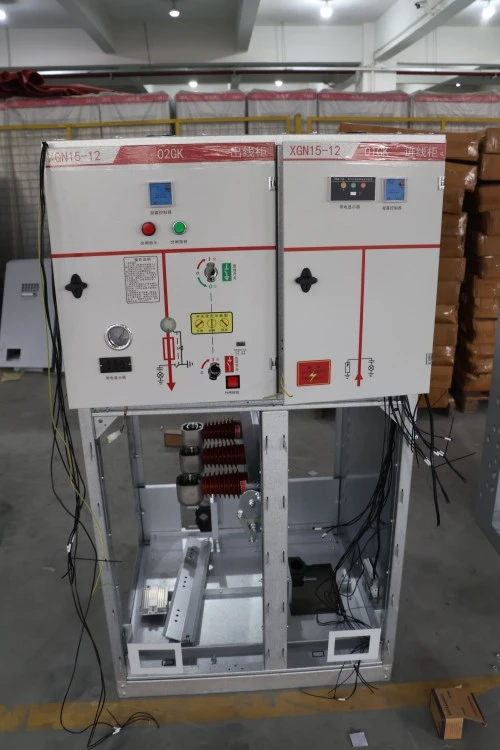

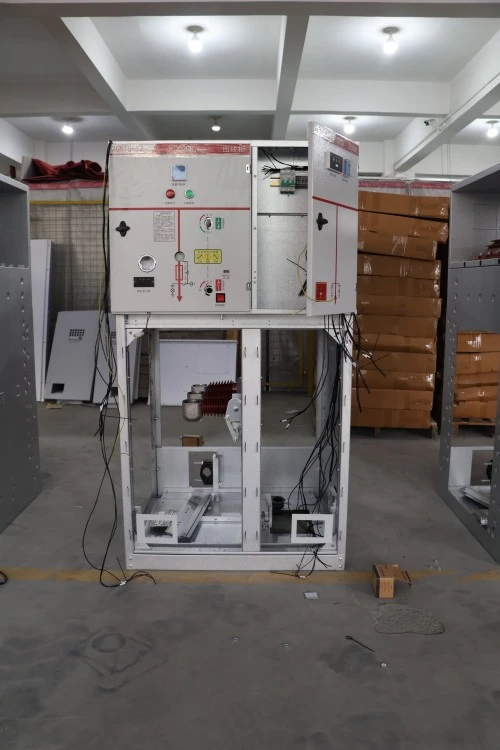

Desain kompak (jembaré khas 800mm, ambane 900mm, dhuwuré 2200mm) ngirit papan lantai sing larang regane. Kabeh kompartemen voltase dhuwur wis ditutup lan disambungake, njamin operasi sing aman. Panel ngarep kalebu diagram mimik sing jelas, lampu indikasi, lan tombol trip darurat.

Switchgear voltase dhuwur tipe XGN Box luwih cocok kanggo proyek sing operasi sing prasaja, biaya ngarep sing murah, lan pangopènan sing gampang diutamakan tinimbang konfigurasi sing bisa ditarik.

Parameter Produk (Spesifikasi)

Fitur Produk lan Aplikasi

Fitur Utama

1. Kesederhanaan Tipe Telpon - Rate Gagal Ngisor

Ora ana struktur rel obah sing rumit. Switchgear voltase dhuwur tipe tetep XGN Box nggunakake sambungan bolted utawa kontak langsung, sing nyuda resiko kegagalan mekanik.

2. Kontak Pedhot Katon - Aman kanggo Lockout / Tagout

Saklar isolasi nyedhiyakake posisi kontak sing katon jelas. Operator bisa kanthi visual ngonfirmasi pemisahan sirkuit sadurunge pangopènan - kauntungan safety kritis tinimbang gear jinis lenga utawa mini sing lawas.

3. Kompak lan Ngirit Spasi

Jembar kurang saka 600mm kanggo versi 12kV. Becik kanggo retrofitting ing gardu papan winates.

4. Kanthi Interlocked - Nyegah Misoperation

Interlocks mekanik lan listrik ing antarane pemutus sirkuit, saklar isolasi, lan tutup ngarep tundhuk karo syarat "lima-nyegah".

5. Dicocogake kanggo Lingkungan Atos

Pemanas anti-kondensasi lan pager ngarep IP4X njamin operasi sing dipercaya ing lingkungan sing lembab utawa bledug.

Area Aplikasi

● Pabrik industri - sumber daya kanggo jalur produksi

● Komplek komersial - kamar distribusi utama

● Pusat data – ngalih daya serep

● Pembangkit listrik tenaga angin/solar – koleksi tegangan menengah

● Rumah Sakit - ngoper daya dual karo pindah tetep

Q&A

P: Apa bedane antarane XGN Box-type fixed switchgear voltase dhuwur lan jinis draw-out (kaya KYN)?

A: Pitakonan gedhe. Switchgear tegangan dhuwur tipe tetep XGN Box nduweni pemutus sirkuit sing dipasang. Sampeyan ora bisa "muter" breaker, nanging sampeyan entuk struktur sing luwih kaku, biaya sing luwih murah, lan pangopènan sing luwih gampang. Kanggo aplikasi sing redundansi dhuwur-kasedhiya ora kritis (contone, kurang saka 500 operasi saben taun), jinis tetep luwih ekonomis lan dipercaya.

lawang.

Rincian Produksi

1. Manufaktur Enclosure

Plat baja cold-rolled (ketebalan ≥2mm) utawa baja tahan karat 304

Bending, welding, lan perawatan permukaan ing omah

Lapisan bubuk elektrostatik (ketebalan ≥60μm, uji semprotan uyah ≥240h)

2. Komponen inti

Pemutus sirkuit vakum dipasang tetep (merek: Lugao / Siemens opsional, ABB)

Saklar isolasi telung posisi kanthi break katon

Busbar tembaga (kaleng utawa dilapisi salaka)

Trafo arus/voltase (kelas akurasi 0.5 / 0.2S)

3. Kabel Internal

Nomer kabel, blok terminal, lan saluran plastik ditandhani kanthi cetha

Wiring sekunder diuji ing 2kV kanggo 1 menit

Kabeh kabel tahan api lan dirating 105°C

4. Pengujian Pabrik

Frekuensi daya tahan test voltase

Pengukuran resistansi sirkuit utama

Tes operasi mekanik (≥200 kali)

Verifikasi fungsi interlock

Pengukuran discharge parsial (≤10pC)

XGN vs KYN Switchgear

Milih antarane XGN Fixed Type Switchgear lanKYN Withdrawable Switchgear gumantung karo syarat proyek, strategi pangopènan, lan anggaran. XGN switchgear dirancang kanggo aplikasi sing prioritas linuwih, operasi prasaja, lan biaya investasi murah, nalika KYN switchgear luwih cocog kanggo sistem mbutuhake pangopènan asring utawa keluwesan operasional dhuwur.

Sertifikasi lan Jaminan Kualitas

● IEC 62271‑200 tundhuk

● GB 3906 certified

● Fault busur internal diuji (IAC A-FL) - opsional

● ISO 9001:2015 sistem manajemen pabrik

● Ketik laporan tes saka stasiun tes peralatan voltase dhuwur nasional (Xi'an / Beijing)

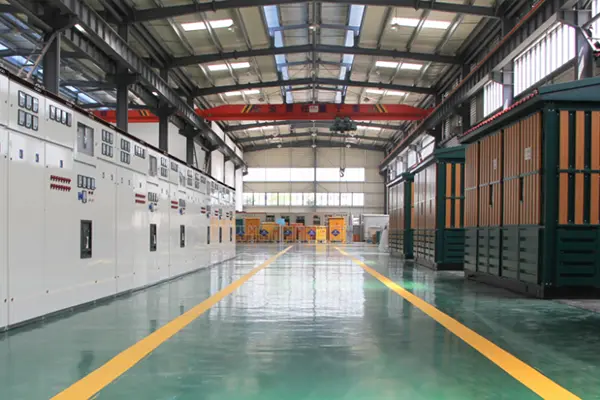

Switchgear XGN kita diprodhuksi ing fasilitas produksi modern sing dilengkapi mesin pemotong laser CNC, pusat bending CNC, sistem welding robot, garis pangolahan busbar tembaga, lan laboratorium pengujian voltase dhuwur sing komprehensif. XGN Box-jinis tetep Switchgear voltase dhuwur bakal dikirim karo pesawat lengkap laporan test, diagram wiring, lan manual operasi ing loro Inggris lan Cina.

Kaluwihan Dibandhingake karo Pesaing - Napa Pilih Lugao?

Packaging lan Pangiriman

Packing Standar

● Kasus plywood kanthi kekuatan dhuwur kanthi film tahan lembab

● Bantalan busa internal kanggo komponen

● Kabeh terminal metu ditutupi karo tutup insulating

● bagean Busbar dikempalken kapisah karo label

Tandha Pengiriman

● Nomer pesenan, tujuan, bobot, tandha "Fragile" lan "Ora Tumpukan".

Pilihan Delivery

● FOB Ningbo / Shanghai

● Wektu timbal: 15-25 dina kanggo konfigurasi standar

Komitmen Layanan Sawise Penjualan

● Periode Garansi – 12 sasi saka tanggal kiriman (bisa ditambah nganti 24 utawa 36 sasi miturut kontrak layanan)

● Dhukungan Teknis - Konsultasi gratis seumur hidup; ngatasi masalah remot ing 2 jam sak dina bisnis

● Field Service - Panuntun instalasi kasedhiya; nangani kesalahan ing situs yen perlu (gratis sajrone garansi)

● Pasokan Spare Parts - Bagian umum sing diisi; kiriman kurir dina sabanjuré kanggo pesenan urgent
