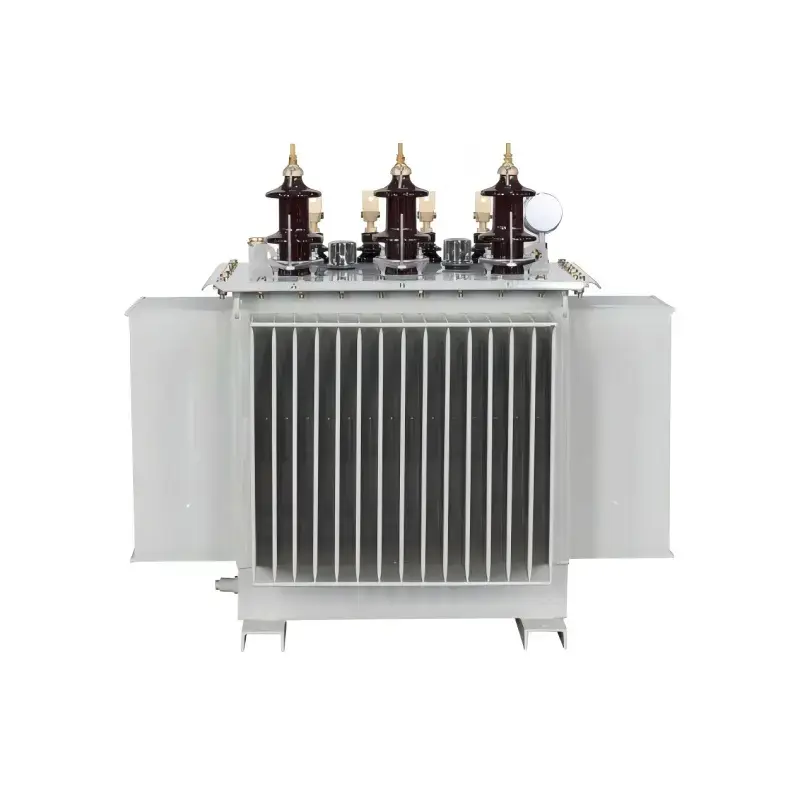

S9 Telung Phase Oil-Kapenuhan Low Voltage Transformer

Perusahaan kita minangka produsen utama Transformator Tegangan Rendah Isi Minyak S9 Tiga Fase. Ngilangi biaya operasi kanthi desain sing kurang, nduweni kemampuan anti-short-circuit sing unggul, lan nggunakake struktur sing disegel kanthi bebas pangopènan. Nggabungake linuwih dhuwur karo biaya-efektifitas ngédap, iku pilihan becik kanggo kabutuhan distribusi daya.

Merk: Lugao Power Co., Ltd.
Sertifikasi: ISO/CE/Type test report

Kirim Pitakonan

Deskripsi Produk

Perusahaan kita S9 Three Phase Oil-Filled Low Voltage Transformer minangka piranti listrik sing dipercaya sing dirancang khusus kanggo sistem distribusi daya voltase rendah. Tuku produk iki menehi sampeyan trafo kualitas dhuwur sing nggabungake kinerja stabil kanthi efektifitas biaya, ditrapake sacara luas ing pabrik industri, bangunan komersial, lan skenario distribusi listrik omah. Struktur inti sing dioptimalake kanthi efektif nyuda histeresis lan kerugian saiki eddy, njamin operasi sing stabil lan dipercaya ing jangka panjang. Sistem pendinginan insulasi sing dicelupake minyak nyedhiyakake boros panas lan kapasitas kakehan sing apik, njaga voltase output sing stabil sanajan ing kahanan fluktuasi voltase utawa owah-owahan beban sing signifikan. Struktur sing disegel kanthi efektif ngisolasi kelembapan lan impurities eksternal, nambah umur peralatan lan nyuda frekuensi pangopènan.

Parameter Produk (Spesifikasi)

S9 seri 11kV fase tunggal kutub-dipasang trafo distribusi
Rating (KVA)	Klompok voltase		Vektor klompok	Impedansi voltase	mundhut		ora- momotan saiki (%)	Bobot (kg)			(L×B×H)(mm) Ukuran njaba	Gauge vertikal/ horisontal
Rating (KVA)	dhuwur- Tegangan	kurang- voltase	Vektor klompok	Impedansi voltase	Tanpa beban	momotan	ora- momotan saiki (%)	Mesin bobot	lenga bobot	reged bobot	(L×B×H)(mm) Ukuran njaba	Gauge vertikal/ horisontal
5	13.8 13.2 11 10.5 10 6	0.4 0.415 0.433	Yyno Dina11 Dyn5	4	0.07	0.35	4	50	45	145	550×450×800	400/350
10					0.09	0.40	3.5	70	55	185	550×450×800	400/350
20					0.11	0.52	3.0	110	60	235	660×505×850	400/350
30					0.13	0.63/0.	2.3	130	65	265	660×530×870	450/340
50					0.17	0.91/0.87	2.0	195	80	365	740×600×930	450/380
63					0.20	1.09/1.04	1.9	230	80	400	720×620×100	450/380
80					0.25	1.31/1.25	1.9	260	95	460	770×640×1030	450/430
100					0.29	1.58/1.	1.8	300	95	510	820×710×970	550/450
125					0.34	1.89/1.	1.7	335	115	585	1040×680×1080	550/470
160					0.40	2.31/2.	1.6	405	130	685	1090×670×1130	550/520
200					0.48	2.73/2.	1.5	490	150	810	1160×760×1090	550/520
250					0.56	3.2/3.05	1.4	565	170	935	1215×775×1180	650/550
315					0.67	3.83/3.65	1.4	655	200	1095	1345×890×1205	650/550
400					0.B0	4.52/4.	1.3	840	250	1385	1450×935×1240	650/550
500					0.96	5.41/5.15	1.2	935	235	1505	1410×970×1290	750/600
630				4.5	1.20	6.2	1.1	1100	330	1830	595×1040×1315	850/660
800					1.40	7.5	1.0	1360	370	2225	1765×1170×1350	850/660
1000					1.70	10.3	1.0	1455	475	2555	1855×1255×1490	850/660
1250					1.95	12.0	0.9	1715	545	3140	1885×1270×1590	850/660
1600					2.40	14.5	0.8	2095	630	3680	950×1620×2020	850/700
2000					2.80	19.8	0.8	2340	715	4190	2060×1740×2050	820/820
2500					3.30	23.0	0.7	2920	830	5100	2250×1800×210	1070/1070
Cathetan: Rentang nutul voltase dhuwur: ± 5%, ± 2 × 2,5%; Frekuensi: 50Hz

Fitur Produk lan Aplikasi

Fitur produk

Irit Energi & Mundhut Kurang:Dibandhingake karo seri S7 sadurungé, trafo S9 nduweni pangurangan rata-rata ing mundhut tanpa beban kira-kira 10%, pangurangan mundhut beban kira-kira 22%, lan pangurangan sing luwih signifikan ing arus tanpa beban meh 46%. Iki minangka produk hemat energi sing dipromosikan sacara nasional nalika iku.

Desain Struktural sing dipercaya:

inti:S9 trafo kacemplungaken lenga digawe saka kualitas dhuwur kadhemen-mbalek gandum-oriented baja silikon, nggenepi kanthi kepekso telung langkah puteran struktur inti peserta, èfèktif nyuda mundhut lan gangguan.

Windings:Ing nduwurke tumpukan voltase dhuwur adopts struktur silinder multi-lapisan, nalika nduwurke tumpukan voltase kurang nggunakake struktur helical silinder utawa apik karo saluran lenga longitudinal, nambah boros panas lan kekuatan mechanical.

Proses Pengikat:Kabeh pengikat nggunakake kacang anti-loosening sing ngunci dhewe, lan struktur posisi inti ditambahake kanggo njamin stabilitas sajrone transportasi lan operasi jangka panjang, ngilangi kabutuhan inspeksi inti lan pangopènan angkat.

Struktur Disegel Penuh (Seri S9-M):S9 tank trafo distribusi dirancang karo panel corrugated sing nyedhiyani fungsi AMBEGAN kanggo ijol kanggo owah-owahan volume lenga, ngilangke conservator tradisional. Struktur sing disegel kanthi lengkap iki ngisolasi lenga trafo saka udhara njaba, kanthi efektif nyegah oksigen lan kelembapan ingress, saéngga nundha tuwa lenga insulasi.

Perlindhungan Keamanan Komprehensif: S9 Telung Phase Oil-Kapenuhan Low Voltage Transformerdilengkapi komponen kayata katup relief tekanan, termometer dial, lan relay gas, sing cepet ngeculake tekanan nalika tekanan internal dadi dhuwur banget, njamin operasi peralatan sing aman.

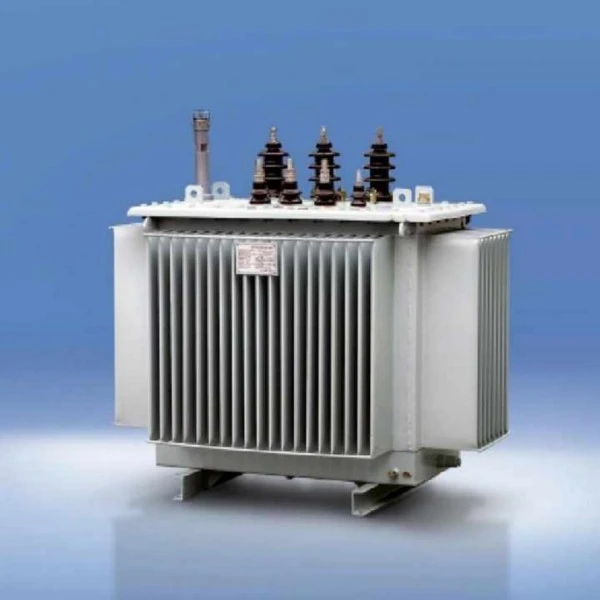

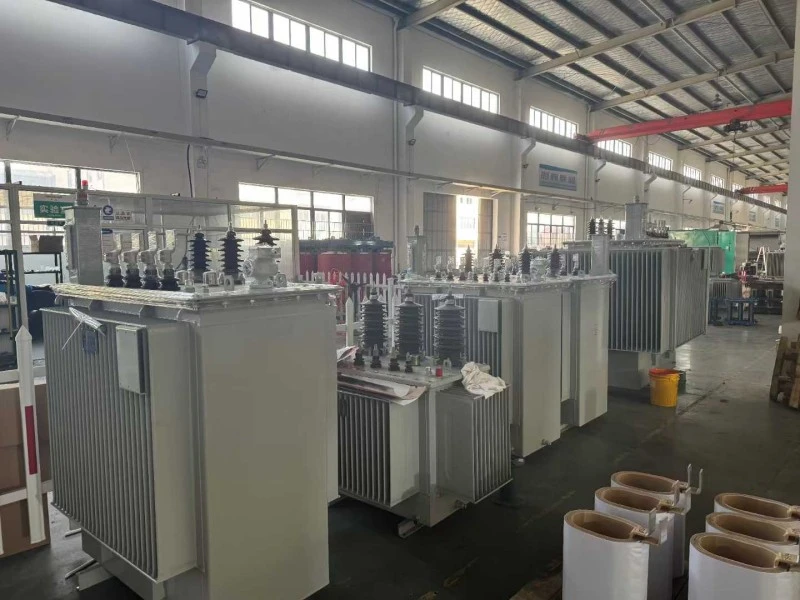

S9 Three Phase Oil Filled Low Voltage Transformer

Kaluwihan saka Fitur

Biaya Operasi Suda Ngartekno:Kauntungan utama yaiku efisiensi energi. Dibandhingake karo seri S7, biaya operasi produk S9 suda kira-kira 19%, nyebabake penghematan listrik sing akeh sajrone operasi jangka panjang.

Reliabilitas Operasional Tinggi:Kanthi dhukungan mburi coil sing luwih apik, struktur insulasi anyar, lan desain tahan sirkuit cendhak, kemampuane kanggo nahan sirkuit cendhak dadakan saya tambah akeh. Wis lulus tes sirkuit cendhak dadakan ing pusat tes sing diakoni sacara nasional, njamin operasi sing stabil sanajan ing kahanan sing ora becik kayata fluktuasi grid.

Biaya pangopènan sing murah banget:Struktur sing disegel kanthi lengkap ngilangi kebutuhan kanggo ngganti lenga trafo sajrone urip normal, nyuda beban kerja lan biaya pangopènan.

Adaptasi Tinggi & Desain Estetis:Desain tank corrugated ora mung nambah efisiensi boros panas nanging uga ngasilake produk sing luwih kompak lan estetis, nyuda jejak instalasi.

Produk adaptasi karo lingkungan

Altitude	Ora ngluwihi 1000 meter
Suhu sekitar maksimal	+40 ℃
Suhu lingkungan minimal	-25 ℃
Kelembapan relatif rata-rata saben wulan maksimal	90% (ing 20 ℃)
Persyaratan situs instalasi	Ora ana bebaya geni utawa bledosan, ora ana polusi sing abot, korosi kimia, utawa geter kasar; cocok kanggo instalasi njero ruangan lan ruangan.

Skenario Aplikasi

Transformers Tegangan Rendah Isi Telung Phase S9 utamane digunakake ing aplikasi distribusi daya terminal ing ngendi listrik voltase dhuwur 10kV utawa 35kV kudu diowahi dadi listrik voltase rendah 400V. Skenario spesifik kalebu:

Tipe Tertutup (Seri S9-M): Utamané cocog kanggo industri kayata petroleum lan pangolahan kimia. Lingkungan iki biasane ngemot lenga lan bahan kimia sing akeh banget; struktur kanthi nutup kanthi efektif ngisolasi gas korosif, nglindhungi komponen internal, lan njamin operasi sing aman.

Tipe Unenclosed (Seri S9):Digunakake kanthi akeh ing perusahaan industri lan pertambangan, situs konstruksi, komunitas omah, pusat komersial, bandara, stasiun sepur, lan bangunan industri lan sipil umum liyane minangka pusat distribusi tenaga.

Infrastruktur lan Pertanian:Biasane digunakake ing subway, platform pengeboran, platform produksi minyak, lan jaringan listrik pertanian kutha lan deso kanggo nyedhiyakake pasokan listrik sing stabil kanggo macem-macem peralatan.

Rincian Produksi

Transformer sing diisi minyak telung fase wis ngalami optimasi ekstensif ing rincian produk. Liwat desain olahan komponen inti kayata inti, gulungan, tank lenga, lan fasteners, iku entuk mundhut kurang, linuwih dhuwur, lan ciri pangopènan-free.

Struktur lan proses komponen inti

Komponen inti	Rincian Struktural lan Proses Manufaktur	Tujuan Desain
inti	S9 trafo kacemplungaken lenga digawe saka kualitas dhuwur kadhemen-mbalek gandum-oriented lembaran baja silikon, karo 45 ° kanthi struktur laminated peserta telung tingkat oblique, ora punching utawa naleni, lan kirim inti wis tetep dening naleni karo tape kaca semi-garing utawa nglamar Paint ngruwat.	Ngurangi reluctance Magnetik lan losses saiki eddy, nyuda losses ora mbukak lan saiki ora mbukak, lan ngurangi gangguan operasi.
Kumparan (gulungan)	Penggulungan voltase dhuwur lan voltase rendah digawe saka kabel tembaga tanpa oksigen sing berkualitas tinggi. Winding voltase dhuwur nduweni struktur silinder multi-lapisan, dene belitan voltase rendah nduweni struktur spiral silinder utawa luwih apik (kanthi saluran minyak longitudinal).	Njamin konduktivitas lan ngoptimalake efisiensi boros panas. Struktur kumparan khusus nambah kekuatan mekanik kanggo nahan lonjakan arus short-circuit.
tank bahan bakar lan segel	Seri S9-M nduweni struktur tangki minyak bergelombang sing disegel kanthi lengkap. Piring bergelombang nyedhiyakake fungsi boros panas lan ekspansi, ngilangi kabutuhan konservator minyak. Sawise pickling lan fosfat, tank lenga dilapisi karo telung lapisan primer lan siji lapisan cat anti-karat.	Iku rampung isolasi lenga trafo saka udhara, nyegah lenga insulating saka njupuk lembab lan oxidizing, nampa operasi-free pangopènan, lan Ngapikake resistance karat ruangan.
Isolasi lan sistem fastening	Struktur insulasi anyar diadopsi, lan dhukungan ujung kumparan apik. Kabeh pengikat internal nggunakake kacang kunci sing ngunci dhewe, lan struktur posisi awak ditambahake.	Kekuwatan listrik sing ditingkatake lan kemampuan tahan sirkuit cendhak njamin unit tetep stabil lan ora ngeculake getaran jangka panjang sajrone transportasi lan operasi, entuk pangopènan tanpa ngangkat inti.
Komponen pangayoman keamanan	Dilengkapi katup relief tekanan, termometer sinyal, lan relay gas; nganggo jinis pangisi tunyuk vertikal sing disegel kaping pindho.	Katup relief tekanan kanthi cepet ngeculake tekanan yen ana tekanan internal sing gedhe banget, nyegah tangki lenga saka deformasi utawa bledosan. Desain segel dobel pangisi tap ngilangi bocor lenga ing posisi pangaturan tekanan.

FAQ

Apa sing S9 telung phase trafo distribusi lenga-nyemplungaken?

Transformator distribusi lenga telung fase S9 yaiku piranti distribusi daya sing digunakake kanggo nyuda listrik voltase medium, kayata 6kV, 10kV, 11kV utawa 13.8kV, dadi listrik voltase rendah kayata 0.4kV, 0.415kV utawa 0.433kV. Iki digunakake kanthi wiyar ing pabrik industri, bangunan komersial, komunitas omah, situs pertambangan, jaringan listrik pertanian lan sistem distribusi sarana.

Apa rasio voltase saka trafo kecemplung lenga S9 bisa disesuaikan?

ya wis. Lugao bisa ngatur rasio voltase miturut kothak lokal lan syarat project. Pilihan umum kalebu 10kV / 0.4kV, 11kV / 0.415kV, 13.8kV / 0.4kV lan kombinasi voltase khusus liyane. Klompok vektor, sawetara nutul, frekuensi lan aksesoris uga bisa disesuaikan.

Apa sawetara kapasitas sing kasedhiya kanggo trafo iki?

Trafo distribusi sing dicelupake minyak S9 bisa diwenehake kanthi kapasitas sing beda-beda miturut syarat proyek. Kapasitas umum kalebu 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA lan 2500kVA. Hubungi Lugao kanggo pilihan model sing cocog adhedhasar panjaluk muatan sampeyan.

Apa bedane antarane trafo sing dicelupake minyak S9 lan S11?

Dibandhingake karo seri S9, ingS11 seribiasane duwe mundhut ora mbukak luwih murah lan kinerja hemat energi sing luwih apik. Trafo S9 isih akeh digunakake ing akeh proyek distribusi amarga operasi sing stabil, desain sing diwasa lan efektifitas biaya. Pilihan pungkasan gumantung saka anggaran proyek, syarat efisiensi, standar lokal lan kahanan operasi.

Apa trafo sing diisi minyak S9 cocok kanggo instalasi ruangan?

ya wis. Trafo sing diisi minyak S9 bisa dirancang kanggo instalasi ruangan. Bisa dilengkapi tangki minyak sing disegel, lapisan anti karat, katup relief tekanan, termometer, indikator level minyak lan aksesoris perlindungan liyane miturut syarat proyek. Kanggo lingkungan sing atos, mangga wenehi dhuwur, suhu sekitar, kelembapan lan tingkat polusi sadurunge kutipan.

Apa cara pendinginan sing digunakake trafo iki?

Trafo distribusi sing dicelupake lenga S9 umume nggunakake pendinginan ONAN, sing tegese pendinginan Alami Udara Alami Minyak. Lenga trafo circulates alamiah nang tank kanggo transfer panas, nalika lumahing tank external dissipates panas liwat cooling online alam.

Bisa Lugao nyedhiyani OEM utawa layanan trafo selaras?

ya wis. Lugao nyedhiyakake layanan trafo OEM lan khusus. Opsi kustomisasi kalebu kapasitas sing dirating, rasio voltase, frekuensi, klompok vektor, sawetara tapping, desain enclosure, aksesoris trafo, warna lukisan, papan jeneng lan syarat kemasan.

layanan sawise-sales produk

1. Sawise trafo wis diinstal lan sijine menyang operasi ing situs, iku dijamin dadi bocor-free, lan Paint dijamin ora kanggo pil utawa luntur. Garansi 5 taun diwenehake; sembarang masalah kualitas dumadi ing nggunakake normal ing wektu babar pisan bakal dijamin dening babar pisan.

2. Kabeh produk dijamin dening layanan seumur hidup, njamin kelengkapan aksesoris produk.

3. Urip layanan ora kurang saka 30 taun.

4. Yen gagal peralatan, supplier bakal nanggapi sajrone siji jam sawise nampa kabar saka panuku, lan ngirim personel teknis menyang situs kasebut sajrone 24 jam ing njero.

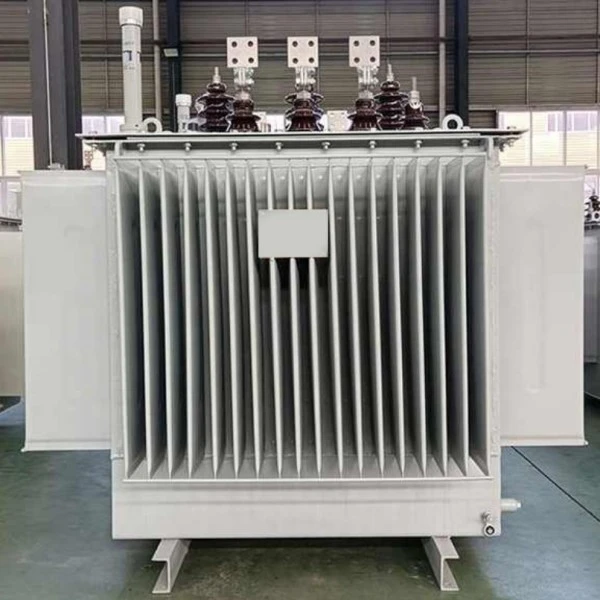

S9 Three Phase Oil Filled Low Voltage Transformer

Komitmen Layanan

1. Produk kita diprodhuksi kanthi ketat karo syarat sistem manajemen mutu ISO9001-2015, njamin kualitas produk 100% sadurunge ninggalake pabrik.

2. Perusahaan kita nyedhiyakake layanan pra-sales, sales, lan sawise-sales lengkap kanggo njamin kepuasan pelanggan.

1. Perusahaan kita nawakake garansi 60 wulan. Yen ana masalah kualitas, kita bakal ndandani utawa ngganti produk kanthi gratis, njamin kepuasan pelanggan 100%.

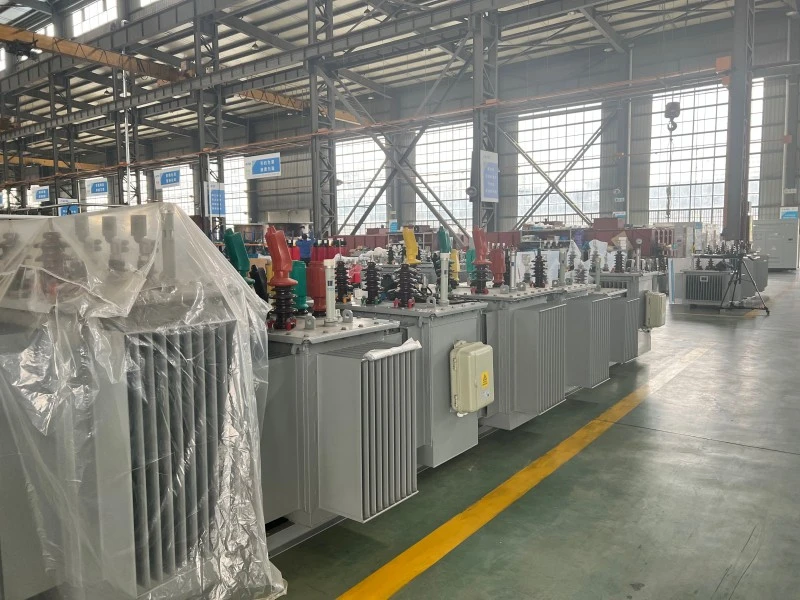

Lugao's ISO9001 production workshop
