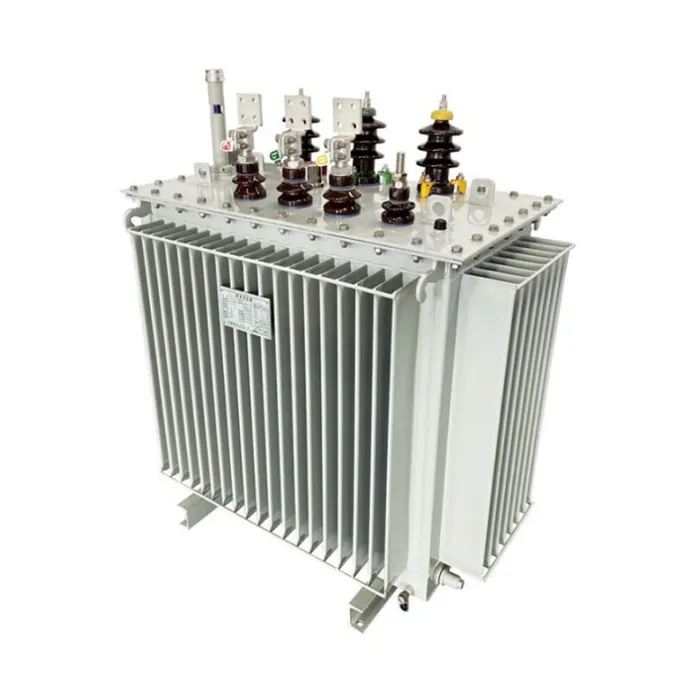

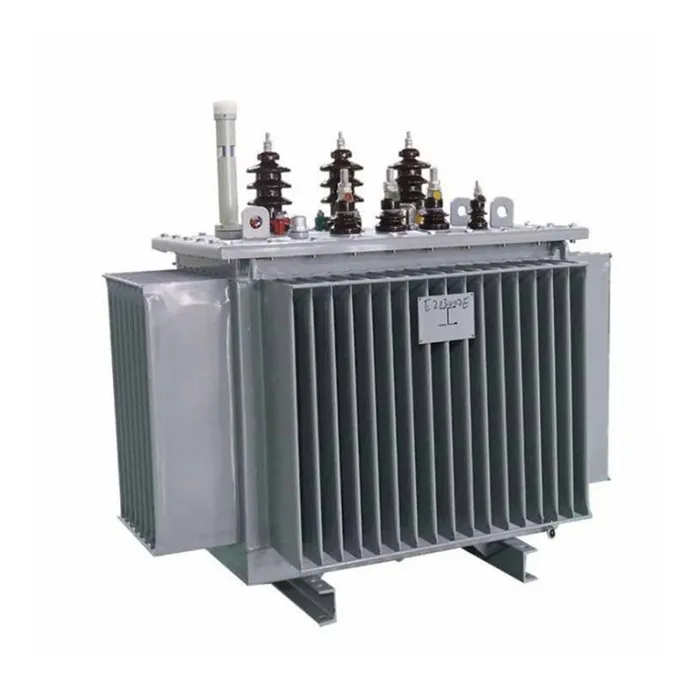

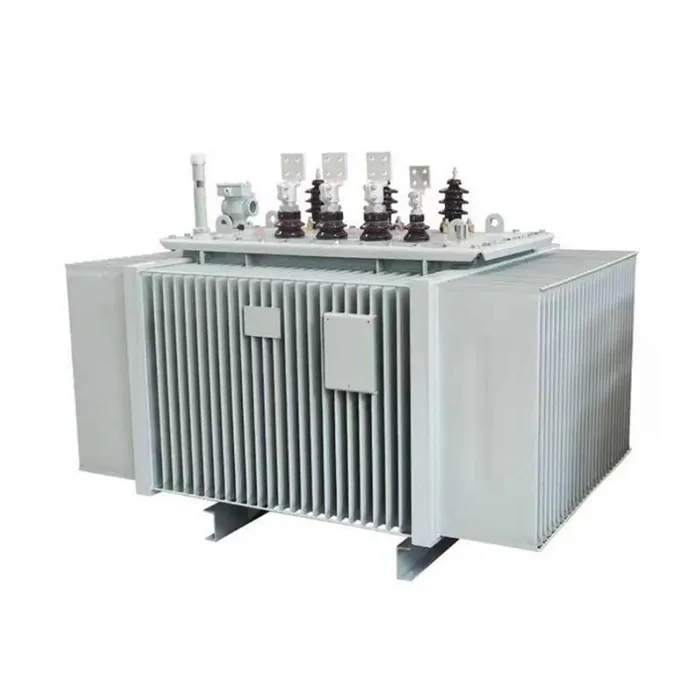

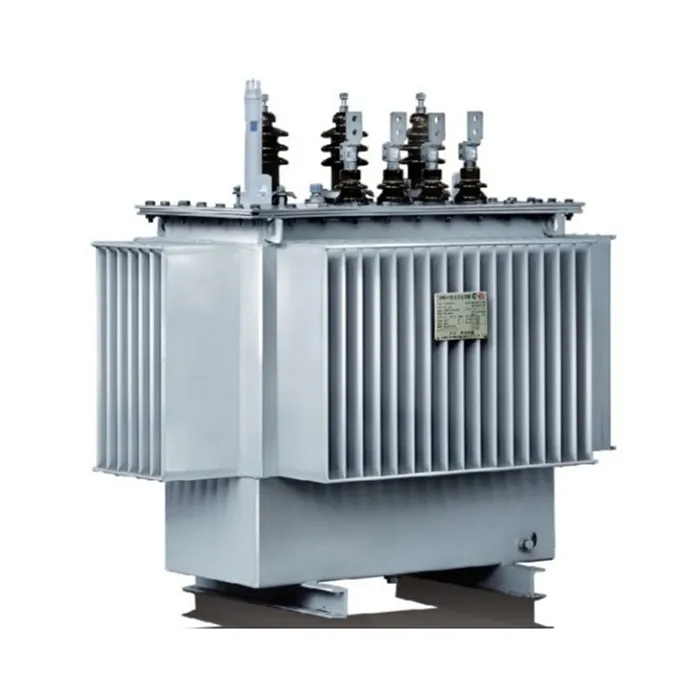

Transformator Tegangan Dhuwur Telung Fase 2 Winding

Perusahaan kita minangka produsen profesional Transformator Tegangan Tinggi Telung Winding Tiga Fase, dirancang kanggo ngirim transmisi daya sing dipercaya lan efisien kanggo jaringan voltase dhuwur lan aplikasi pembangkit listrik skala gedhe. Kauntungan inti kita dumunung ing solusi aplikasi sing ora fleksibel, kalebu macem-macem cara pangaturan voltase kayata pangisi tunyuk off-circuit lan pangisi tunyuk on-load — ngidini pangaturan voltase tanpa gangguan daya ing kahanan jaringan sing fluktuatif. Kanthi macem-macem pilihan pendinginan kayata pendinginan diri sing dicelupake lenga, pendinginan udara sing dipeksa, lan sirkulasi lenga paksa, trafo kita adaptasi kanthi lancar menyang macem-macem lingkungan instalasi. Produk kasebut nggabungake struktur sing disederhanakake, operasi sing stabil, dampak sing kuat lan resistensi kakehan, lan efektifitas biaya sing dhuwur, dadi pilihan sing disenengi kanggo gardu, pembangkit listrik, lan sistem tenaga industri.

Merk: Lugao Power Co., Ltd.
Sertifikasi: ISO/CE/Type test report

Kirim Pitakonan

Deskripsi Produk

Transformator Tegangan Tinggi Dhuwur Telung Fase Penggulungan Loro sing diprodhuksi deningLugao Power Co., Ltd.punika trafo daya-kinerja dhuwur dirancang khusus kanggo transmisi voltase dhuwur lan jaringan distribusi. Boten kados desain tiga nduwurke tumpukan, trafo iki mung nduweni voltase dhuwur lan kurang voltase windings, Ngartekno simplifying struktur nalika nambah linuwih operasional. Desain iki nyuda TCTerms Gagal lan mbenakake toleransi fault, dadi utamané cocok kanggo generator langkah-up aplikasi lan kothak interconnection.

Dibangun kanthi inti baja silikon sing berorientasi gandum sing kurang lan gulungan tembaga bebas oksigen sing konduktivitas dhuwur, trafo entuk kerugian tanpa beban lan beban sing sithik. Sing kuatsistem pendinginan lenganjamin boros panas efisien, nalika struktur tank kanthi nutup ngalangi oksidasi lenga lan Kelembapan ingress. Kanthi macem-macem angger-angger lan konfigurasi cooling kasedhiya, produk iki ngirim kinerja stabil long-term ing kahanan operasi nuntut.

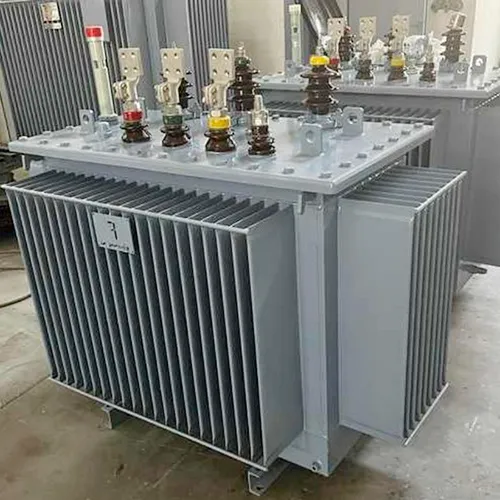

Two Winding Three Phase High Voltage Transformer

Fitur Produk lan Aplikasi

Fitur

Menehi utawa ngluwihi IEC, ANSI, GB, lan standar internasional liyane

Desain loro-gulungan kanggo struktur sing disederhanakake lan linuwih

Regulasi voltase fleksibel kanthi pangisi tap off-circuit utawa on-load

Multiple metode pendinginan: pendinginan diri dicelup lenga, pendinginan udara paksa, sirkulasi lenga paksa

Kapasitas kakehan dhuwur lan kemampuan tahan sirkuit cendhak sing apik

Desain tank bergelombang sing disegel kanthi lengkap nyegah oksidasi minyak lan mlebu kelembapan

Operasi kurang swara lan efisiensi energi sing dhuwur

Konstruksi sing kuat cocok kanggo lingkungan ruangan sing atos

Ukuran standar kanggo instalasi lan pangopènan sing gampang

Pitakonan: Wawasan Utama Babagan Transformator Tegangan Tinggi Telung Fase Penggulungan Loro

P:Apa trafo tegangan dhuwur loro nduwurke tumpukan telung phase?

A:Trafo voltase dhuwur rong gulung telung fase dumadi saka rong belitan kapisah—belitan primer voltase dhuwur lan belitan sekunder voltase rendah—tatu ngubengi inti magnetik umum. Iki digunakake kanggo nambah utawa nyuda voltase ing sistem tenaga telung fase, menehi alternatif sing luwih gampang lan dipercaya kanggo desain trafo gulung telu utawa otomatis. Struktur iki akeh digunakake ing pembangkit listrik, gardu induk, lan aplikasi industri sing mung mbutuhake rong tingkat voltase.

P:Apa sing ndadekake trafo iki fleksibel ing aplikasi?

A:Fleksibilitas digayuh liwat rong aspek utama. Kaping pisanan, opsi pangaturan voltase ngidini pangguna milih salah siji pangisi tunyuk off-circuit kanggo aplikasi kanthi syarat voltase stabil, utawa pangisi tunyuk on-load kanggo jaringan kanthi fluktuasi voltase sing signifikan-aktifake regulasi tanpa ngganggu sumber daya. Kapindho, fleksibilitas metode pendinginan kalebu pendinginan diri sing dicelupake lenga kanggo aplikasi standar, pendinginan udara sing dipeksa kanggo kapasitas sing tambah, lan sirkulasi lenga sing dipeksa kanggo lingkungan kanthi beban dhuwur utawa suhu dhuwur, njamin adaptasi kanggo kahanan instalasi sing beda-beda.

P:Kepiye desain nduwurke tumpukan loro nambah linuwih?

A:Kanthi windings kurang lan sambungan internal prasaja dibandhingake trafo telung nduwurke tumpukan, struktur loro nduwurke tumpukan nyuda potensial TCTerms Gagal lan simplifies Manufaktur lan pangopènan. Iki nyebabake keandalan operasional sing luwih dhuwur, risiko kesalahan internal sing luwih murah, lan ngatasi masalah sing luwih gampang, saengga cocog kanggo aplikasi kritis kayata generator step-up utawa gardu jaringan utama.

P:Apa kaluwihan saka kapasitas kakehan dhuwur lan kemampuan tahan sirkuit cendhak?

A:Kapasitas kakehan sing dhuwur njamin trafo bisa ngatasi lonjakan beban sementara tanpa overheating utawa degradasi kinerja, sing penting banget ing lingkungan industri utawa kothak kanthi permintaan sing fluktuatif. Kapabilitas tahan sirkuit cendhak sing apik banget-digayuh liwat struktur nduwurke tumpukan sing dioptimalake, sistem clamping sing kuat, lan bahan insulasi kekuatan dhuwur-nglindhungi trafo saka tekanan mekanis lan termal sajrone kesalahan grid, kanthi nyata ngluwihi umur layanan.

Skenario Aplikasi Utama

Pembangkit Listrik:Digunakake minangka generator step-up transformer kanggo nyambungake generator menyang kothak transmisi voltase dhuwur.

Gardu Grid:Becik kanggo transformasi voltase antarane rong tingkat kothak, kayata 110kV kanggo 35kV utawa 220kV kanggo 110kV.

Sistem Tenaga Industri:Nyedhiyakake voltase dhuwur kanggo konversi voltase kurang kanggo fasilitas industri gedhe mbutuhake sumber daya dipercaya.

Integrasi Energi Terbarukan:Cocog kanggo peternakan angin lan pembangkit listrik tenaga surya sing voltase ditambahake kanggo sambungan kothak ing kahanan lingkungan sing tantangan.

Proyek Infrastruktur:Diterapake ing bandara, sepur, pusat data, lan rumah sakit sing mbutuhake linuwih lan pilihan instalasi sing fleksibel.

Parameter Produk (Spesifikasi)

Rating (kVA)	HV (kV)	LV (kV)	Kelompok Vektor	Impedansi (%)	Rugi Tanpa Beban (kW)	Mundhut Beban (kW)	Arus Tanpa Beban (%)	Bobot (kg)	Ukuran (L × W × H) mm
1000	35	10	YNd11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	YNd11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	YNd11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	YNd11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	YNd11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
Cathetan: Rentang tunyuk: ±5%, ±2×2,5%; Frekuensi: 50Hz / 60Hz kasedhiya; rasio voltase Custom kasedhiya ing panyuwunan.

Rincian Produksi

Bahan Inti lan Proses Manufaktur

Inti trafo voltase dhuwur telu nduwurke tumpukan digawe nggunakake baja silikon berorientasi gandum sing digulung dingin kanthi permeabilitas dhuwur kanthi desain gabungan puteran, nyilikake kerugian tanpa beban lan nyuda arus magnetisasi. Laminasi inti dipotong kanthi presisi lan ditumpuk kanthi otomatis kanggo njamin sambungan sing nyenyet lan jalur magnet sing seragam. Inti diikat kanthi aman karo tape kaca semi-garing kanggo njaga integritas struktural lan operasi gangguan sing sithik.

Struktur Winding

Loro-lorone voltase dhuwur lan voltase kurang windings dibangun nggunakake konduktor tembaga tanpa oksigen, nawakake konduktivitas dhuwur lan losses resistive kurang. Penggulungan tegangan rendah nganggo struktur foil utawa heliks kanthi saluran minyak longitudinal, kanthi signifikan nambah kekuatan mekanik lan kemampuan tahan sirkuit cendhak. Penggulungan tegangan dhuwur dirancang kanthi konfigurasi disk interleaved utawa terus-terusan kanggo ngoptimalake distribusi voltase lan kekuatan impuls.

Sistem Insulasi lan Pendinginan

Minyak insulasi mineral berkualitas tinggi utawa cairan insulasi titik geni sing ramah lingkungan digunakake kanggo nyedhiyakake kekuatan dielektrik lan stabilitas kimia sing apik. Sistem insulasi kertas minyak ngalami proses pangatusan vakum lan ngisi minyak kanggo ngilangi kelembapan lan hawa sing isih ana, njamin voltase wiwitan discharge parsial sing dhuwur lan linuwih operasional jangka panjang. Pilihan cooling kalebu oil-immersed self-cooling (ONAN), forced air cooling (ONAF), lan forced oil circulation (OFAF) kanggo nyukupi syarat aplikasi sing beda-beda.

Tank lan Struktur Sealing

Trafo voltase dhuwur telu fase gulung loro nganggo desain tank bergelombang. Desain tank corrugated nyedhiyakake ganti rugi ekspansi termal tanpa mbutuhake konservator. Struktur sing disegel kanthi lengkap nyegah oksidasi minyak lan mlebu kelembapan, nyuda frekuensi pangopènan lan ndawakake umur minyak. Katup relief tekanan lan pengukur level minyak kanthi weker tingkat rendah minangka standar kanggo njamin operasi sing aman ing kahanan sing ora normal.

Konfigurasi Pangreksan lan Kontrol

Peralatan standar kalebu pengukur suhu lenga kanthi kontak weker, indikator suhu gulung, lan katup pelepas tekanan. Kanggo aplikasi sing mbutuhake pemantauan sing luwih apik, relay gas opsional lan sistem pangukuran suhu serat optik kasedhiya kanggo ngaktifake manajemen beban dinamis lan deteksi kesalahan awal.

Quality lan Testing Jaminan

Trafo voltase dhuwur telung fase nduwurke tumpukan kudu ngalami tes jinis lengkap lan tes rutin sadurunge dikirim, kalebu tes mundhut tanpa beban lan tes mundhut beban, tes impedansi sirkuit cendhak, tes tahan voltase liwat induksi, tes discharge parsial, lan tes impuls kilat. Kabeh indikator kinerja utama ngluwihi syarat standar nasional lan spesifikasi IEC, njamin operasi stabil jangka panjang ing kahanan lapangan sing rumit.

Layanan After-Sales Produk

Kabeh produk dijamin dening babar pisan limang taun marang cacat manufaktur ing panggunaan normal, karo operasi dijamin tanpa bocor lan Paint-peel-free.

Dhukungan layanan seumur hidup njamin kasedhiyan suku cadang lan pitulungan teknis sajrone siklus urip produk.

Dirancang kanggo urip layanan ora kurang saka 30 taun ing kahanan pangopènan sing tepat.

Yen ana kegagalan peralatan, supplier bakal nanggapi sajrone siji jam saka kabar lan ngirim personel teknis menyang situs kasebut sajrone 24 jam ing njero.

Komitmen Layanan

Lugao Power Co., Ltd. ngoperasikake Sistem Manajemen Kualitas ISO 9001-2008, mesthekake yen kabeh Transformer Tegangan Tinggi Telu Winding Tiga Fase ketemu standar kualitas 100% sadurunge ninggalake pabrik. Layanan pra-sales, sales, lan sawise-sales sing komprehensif diwenehake kanggo njamin kepuasan pelanggan lengkap.

Kepatuhan standar:

GB1094.1~2-1996 GB1094.3-2003 GB1094.5-2008 GB / T6451-2015 JB/T3837-2010 GB / T311.1-3.11-97 IEC 60076 seri
