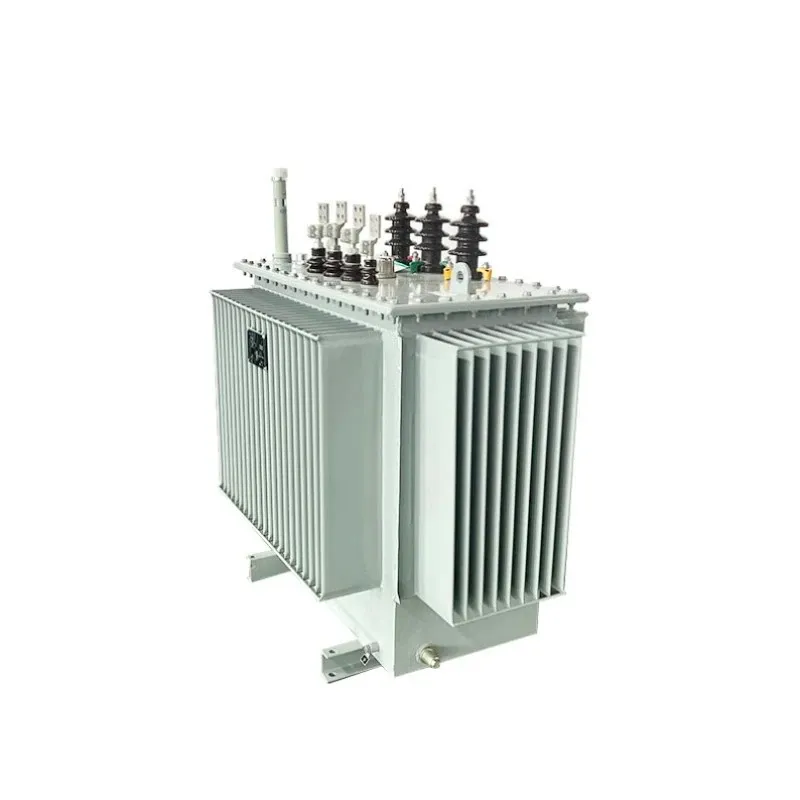

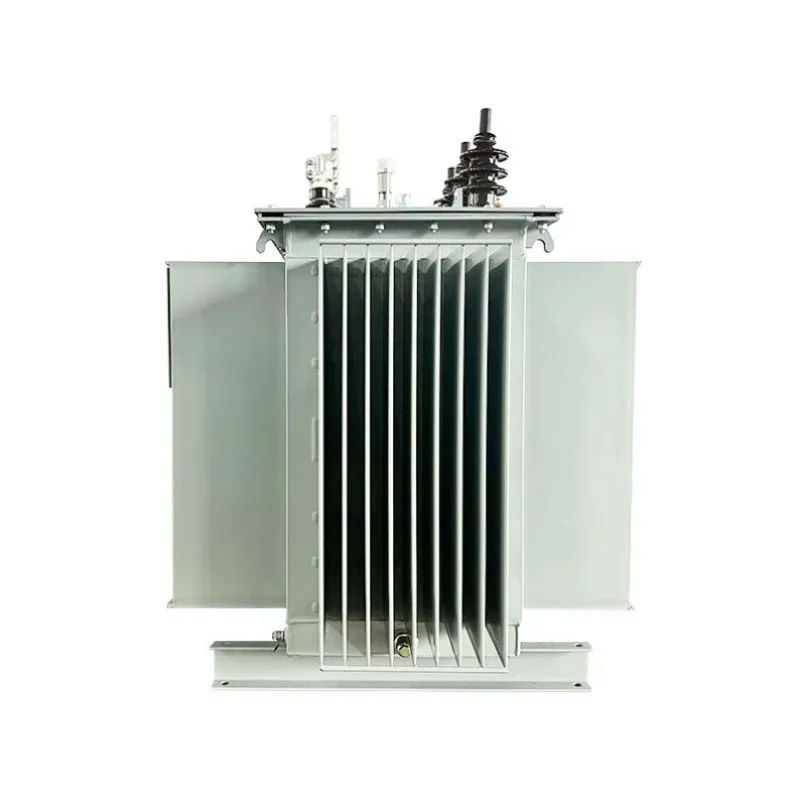

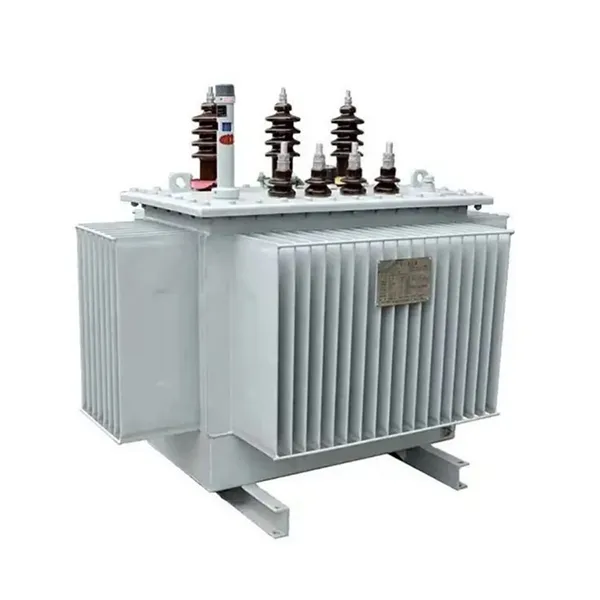

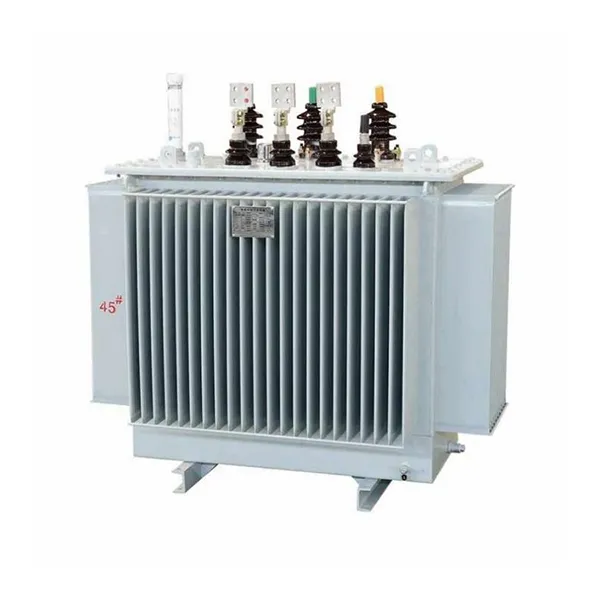

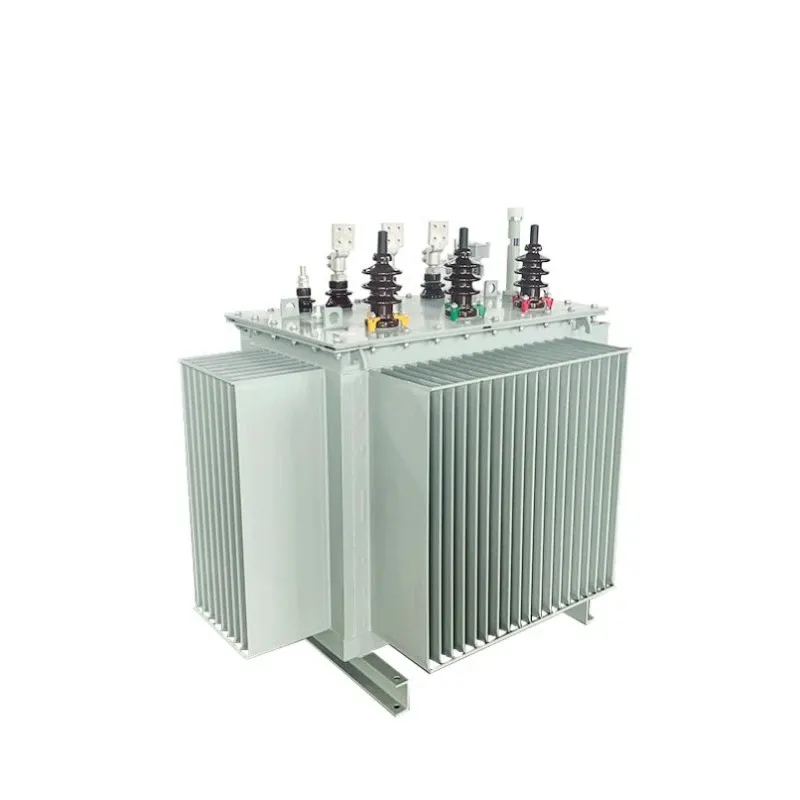

Transformator Listrik Dipendhem Minyak Frekuensi Dhuwur

Transformer Listrik Berpendingin Minyak Frekuensi Tinggi dening Lugao Power dirancang khusus kanggo beroperasi ing frekuensi saka 1kHz nganti 20kHz, syarat kritis kanggo inverter PWM modern, peralatan pemanasan induksi, lan stasiun pangisi daya kendaraan listrik. Ora kaya trafo 50/60Hz standar sing nandhang kerugian inti sing akeh banget ing frekuensi sing luwih dhuwur, unit kita nggunakake paduan amorf majeng utawa inti baja silikon berorientasi gandum sing digabung karo sistem pendinginan sing dicelup minyak khusus.

Desain iki kanthi efektif ngatur "efek kulit" lan kerugian efek jarak sing umum ing operasi frekuensi dhuwur. Minyak kasebut ora mung minangka insulator dielektrik sing unggul, nyedhiyakake kemampuan tahan voltase dhuwur, nanging uga bisa ngilangi panas saka inti lan gulungan kanthi efisien. Iki nyebabake tapak sikil sing kompak, rasio daya-kanggo-bobot sing luwih dhuwur, lan linuwih luar biasa ing kahanan lingkungan sing atos.

Parameter Produk (Spesifikasi)

Tim teknis kita bisa ngatur adhedhasar syarat khusus sampeyan. Ing ngisor iki kisaran standar kanggo Transformator Listrik Berpendingin Minyak Frekuensi Dhuwur:

Fitur Produk & Aplikasi (Format Q&A)

P: Napa milih pendinginan minyak tinimbang pendinginan udara kanggo aplikasi frekuensi dhuwur?

A: Operasi frekuensi dhuwur nggawe "Efek Kulit," ing ngendi arus mili ing permukaan konduktor, ngasilake panas lokal sing kuat. Pendinginan udara asring ora cukup kanggo desain kompak. Solusi sing digawe adhem lenga ngubengi gulungan kanthi cairan dielektrik dhuwur sing ngetokake panas 10x luwih efisien tinimbang hawa. Iki nyegah titik panas, ngluwihi umur insulasi, lan ngidini Transformator Listrik Berpendingin Minyak Frekuensi Tinggi njaga operasi siklus tugas 100% sanajan ing lingkungan sekitar 50 ° C.

P: Kepiye Lugao Power ngatasi masalah "kapasitansi parasit" ing frekuensi dhuwur?

A: Iki minangka titik nyeri kritis. Frekuensi dhuwur nambah kapasitansi parasit, nyebabake gangguan EMI lan kegagalan driver. Ing Lugao Power Co., Ltd., kita nggunakake teknik penggulungan interleaved khusus sing digabungake karo penghalang insulasi DMD (Dacron Mylar Dacron) khusus kanggo kecemplung minyak. Iki nyuda kapasitansi parasit kanthi kira-kira 30% dibandhingake karo desain lapisan-tatu standar, mesthekake bentuk gelombang switching sing resik.

P: Ing industri endi model frekuensi dhuwur sing didinginake minyak khusus iki digunakake?

A: Transformer Listrik Berpendingin Minyak Frekuensi Dhuwur unggul ing kahanan sing angel.

1. Energi sing bisa dianyari: Konverter angin lan inverter PV Solar (isolasi grid).

2. Laut & Laut Jero: ROV lan daya kapal (ing endi semprotan uyah lan geter tetep).

3. Ngisi daya EV: Pangisi daya cepet saka papan kanthi daya dhuwur sing mbutuhake tapak sikil sing kompak.

4. Sepur: Penyetor daya tambahan kanggo sepur kacepetan dhuwur.

P: Apa jadwal pangopènan lenga?

A: Minimal. Ora kaya trafo daya standar sing nyuda lenga amarga arcing, unit frekuensi dhuwur kita beroperasi kanthi fluks stabil sing luwih murah. Disaranake tes kekuatan dielektrik saben taun, nanging lenga biasane tahan 10+ taun amarga konstruksi tanpa oksigen sing disegel.

Detail Produksi & Jaminan Mutu

Inti Manufaktur

Kita nggunakake ZDKH-75 garis slitting kacepetan dhuwur kanggo mesthekake burrs ing baja silikon <0.02mm. Kanggo Transformer Listrik Berpendingin Minyak Frekuensi Dhuwur, presisi iki penting kanggo nyuda kerugian arus eddy kanthi kecepatan ganti sing dhuwur.

Winding & Majelis

Windings diprodhuksi ing mesin CNC-kontrol kanggo mesthekake tension pas. Sawise nduwurke tumpukan, saben unit ngalami proses impregnasi tekanan vakum (VPI) sadurunge lenga dilebokake. Iki mbusak kabeh kelembapan saka insulasi selulosa, nyegah hidrogen outgassing sajrone operasi.

Ing "Lugao" Comparison Advantage

Napa Pilih Lugao Power Co., Ltd.?

Kita ora mung pabrik; kita minangka panyedhiya solusi. Nalika akeh supplier nawakake unit "tegangan dhuwur" utawa "jinis garing", sawetara sing nguwasani fisika desain Transformator Listrik Berpendingin Minyak Frekuensi Tinggi. We nyedhiyani laporan jinis-test lengkap, kalebu short-circuit lan tes panas-run. Tim logistik kita njamin kemasan profesional (kayu bersertifikat ISO 6583 + penyerap kejut) kanggo angkutan laut / udara global.

FAQ Pengadaan Klien

Q1: Apa sampeyan bisa ngatur impedansi supaya cocog karo sirkuit switching IGBT?

A: Nggih. Kita nyetel induktansi bocor kanthi tepat. Cukup nyedhiyakake frekuensi ngoper (contone, 16kHz) lan topologi (Full-bridge/LLC), lan kita bakal ngrancang Transformator Listrik Berpendingin Minyak Frekuensi Tinggi supaya cocog.

Q2: Apa MOQ?

A: siji potong. Kita ndhukung pangembangan prototipe lan proyek pilot kumpulan cilik sadurunge produksi massal.

Q3: Kepiye sampeyan nyegah bocor lenga sajrone transit?

A: Kita ngirim unit "garing" (kapisah lenga) utawa "kapenuhan" gumantung saka pilihan sampeyan. Yen diisi, kita meksa tank kanthi hawa garing nganti 0.03MPa sajrone 12 jam kanggo verifikasi penurunan tekanan nol sadurunge dikirim.

Q4: Apa sampeyan nyedhiyakake conto kanggo tes?

A: Pancen. Kita kasurung pelanggan kanggo nyoba metrik efisiensi marang supplier sing saiki. Kita yakin Transformer Listrik Berpendingin Minyak Frekuensi Tinggi bakal ngluwihi unit standar ing tes pencitraan termal.

Desain lan tes trafo kudu tundhuk karo standar ing ngisor iki:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Transformers Daya》

GB/T6451-2015 《Spesifikasi lan Keperluan Teknis kanggo Transformator Daya Kecemplung Minyak》

JB/T3837-2010 《Metode Kompilasi Tipe Penunjukan kanggo Produk Transformer》

GB/T311.1-3.11-97 《Koordinasi Insulasi lan Teknik Pengujian Tegangan Tinggi kanggo Peralatan Transmisi lan Transformasi Tegangan Tinggi》

GB10237-88 《Tingkat Insulasi lan Tes Dielektrik kanggo Transformator Daya—Reresik Udara Insulasi Eksternal》

GB7595-87 《Standar Kualitas kanggo Oli Transformer ing Layanan》

GB7328-87 《Pangukuran Tingkat Swara kanggo Transformers》

GB7534-87 《Pengukuran Discharge Parsial》

GB/T15164-94 《Tuntunan Muatan kanggo Transformator Daya Lenga-Immersed》

DL/T586-95 《Pandhuan Teknis kanggo Pengawasan Manufaktur Pangguna Peralatan Daya》

GB/T311.1-3.11-97 《Koordinasi Insulasi lan Teknik Pengujian Tegangan Tinggi kanggo Peralatan Transmisi lan Transformasi Tegangan Tinggi》

GB2536-1990 《Oli Transformator》

JB/T56011-92 《Klasifikasi Kualitas Produk kanggo Transformator Daya Dicemplungake Minyak》

ZBK41005-89 《Tingkat Swara 6-220KV Transformers》
