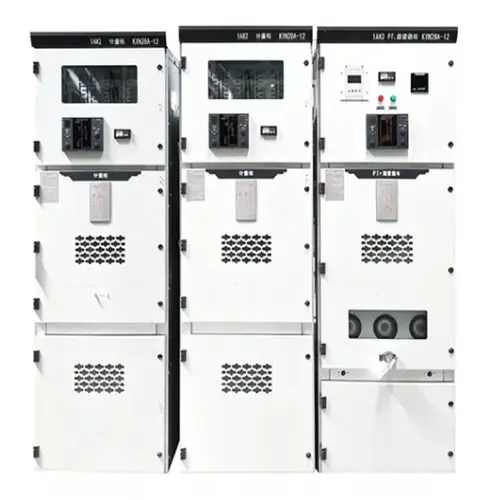

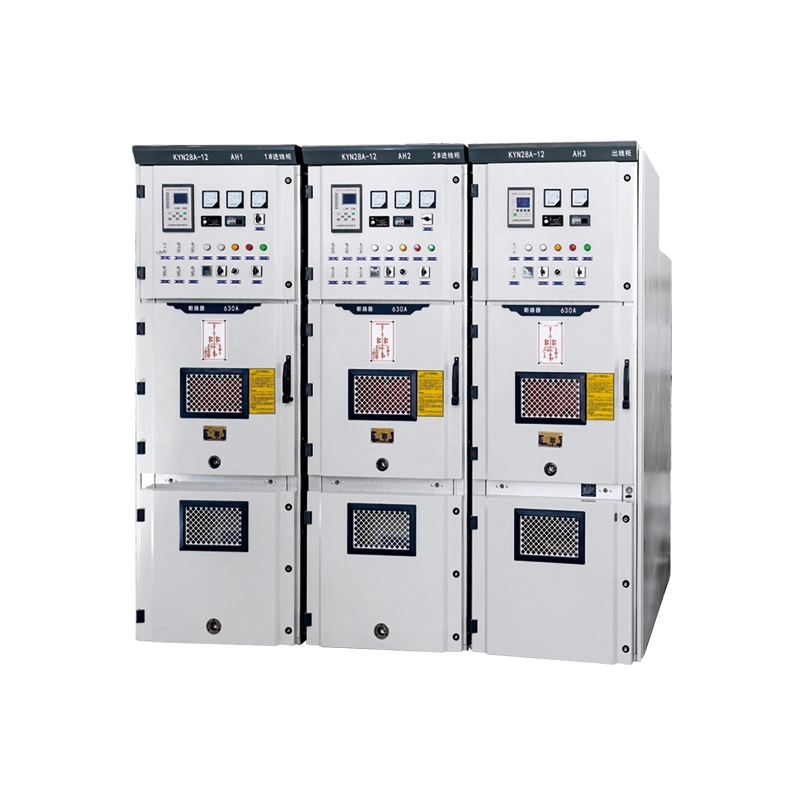

KYN Center Tipe Lima-Nyegah Interlocking High Voltage Switchgear

KYN Center jinis Lima-nyegah interlocking switchgear voltase dhuwur iku kanthi dipasang, logam-tertutup, tarik-metu jinis switchgear utamané digunakake ing 3.6kV kanggo 12kV telung-phase sistem daya AC. Iki dirancang kanggo konfigurasi busbar siji utawa ganda kanthi aplikasi feeder cabang.

Apa peralatan iki?

Peralatan iki minangka kabinet distribusi daya voltase dhuwur sing ngemot pemutus sirkuit, pemisah, saklar grounding, trafo arus, trafo voltase, lan relay proteksi. Fitur sing ditetepake yaiku mekanisme "interlocking limang pencegahan", sing sacara fisik nyegah:

1. Nutup karo grounding switch ditutup

2. Mbukak tutup ngarep karo breaker ditutup

3. Pasang utawa njabut breaker nalika ngalih ditutup

4. Operasi ngalih grounding nalika urip

5. Nutup pemutus sirkuit tanpa daya kontrol

Apa sing ditindakake?

Kanthi aman nampa energi listrik saka trafo utawa garis mlebu lan disebarake menyang feeder metu kayata motor, trafo, bank kapasitor, utawa gardu sekunder. KYN Center jinis Lima-nyegah interlocking switchgear voltase dhuwur minangka balung mburi jaringan industri lan sarana voltase medium.

Rincian Kode Model:

● KYN – K: Dilapisi logam Y: Jinis tarik-metu N: Ing njero ruangan

● Tipe tengah – Konfigurasi pemutus tengah modular

● Lima-nyegah interlocking - Mechanical lan electrical kesalahan-proofing

● Switchgear voltase dhuwur - Rated nganti 12kV

Parameter Produk (Spesifikasi)

Fitur Produk lan Aplikasi

1. Safety High - Lima-Nyegah Interlocking

KYN Center jinis Lima-pencegahan interlocking Switchgear tegangan dhuwur fitur interlocks mechanical prentah antarane breaker, kontak isolasi, saklar grounding, lan panel ngarep. Iki ngilangi risiko kesalahan operator - panyebab # 1 saka kedadeyan lampu kilat busur.

2. Konstruksi Modular Kompak

Troli pemutus tarik metu kanthi lancar ing rel kanthi telung posisi sing béda: operasi, tes / terisolasi, lan mundur. Iki ngidini pangopènan tanpa de-energizing kabeh busbar - kauntungan kritis kanggo pusat data lan rumah sakit.

3. Intelligent Monitoring & Control

IED cerdas opsional (relay) nyedhiyakake:

● Ngawasi saiki, voltase, lan daya wektu nyata

● Overcurrent, earth fault, lan proteksi arah

● Komunikasi RS485/Modbus utawa IEC 61850

● Remot mbukak/tutup liwat SCADA

● Sensor suhu lan kelembapan standar ing njero kompartemen pemutus nyegah kondensasi.

4. Reliabilitas Mekanik Dhuwur

● Urip mekanisme breaker: 30.000 operasi (bebas pangopènan)

● Kontak tambahan: Paduan perak-nikel kanggo 10.000+ operasi listrik

● Kontak pedhot utama: Tembaga dilapisi perak kanthi tekanan pegas

Area Aplikasi

Rincian Produksi

1. Fabrikasi Enclosure

● 2.0mm baja cold-rolled (seng-dilapisi) utawa 1.5mm stainless steel

● Laser-Cut lan CNC-mbengkongaken kanggo tliti

● Bingkai las kanthi lapisan bubuk tahan karat (standar RAL 7035)

2. Lima-Nyegah Interlocking mekanisme

● Piring cam baja lan rod interlocking (ora ana bagean plastik)

● Dites kanggo 10.000 siklus interlocking tanpa gagal

● Kalebu interlock tombol kanggo panel mlebu/metu lan dasi

3. Trolley Breaker

● Sasis tarik-metu kanthi ngunci telung posisi

● Self-aligning pedhot utama

● Steker sekunder kanthi sirkuit kontrol 16-32

4. Sistem Busbar

● Tembaga E-Cu konduktivitas dhuwur (kelas ETP)

● Sambungan dilapisi perak karo mesin cuci Belleville

● Heat-shrink terisolasi kanggo isolasi fase

5. Kompartemen Kabel

● papan loman kanggo nganti 4 × 240mm² kabel saben phase

● braket clamping kabel sing bisa dicopot

● Pranata kanggo nul-urutan CT

6. Pengujian Pabrik

● 100% test tahan dielektrik

● Tes operasi mekanik (minimal 50 siklus)

● Pangukuran discharge parsial (≤5pC ing voltase 1,2 × dirating)

● Pengukuran resistensi kontak (micro-ohmmeter)

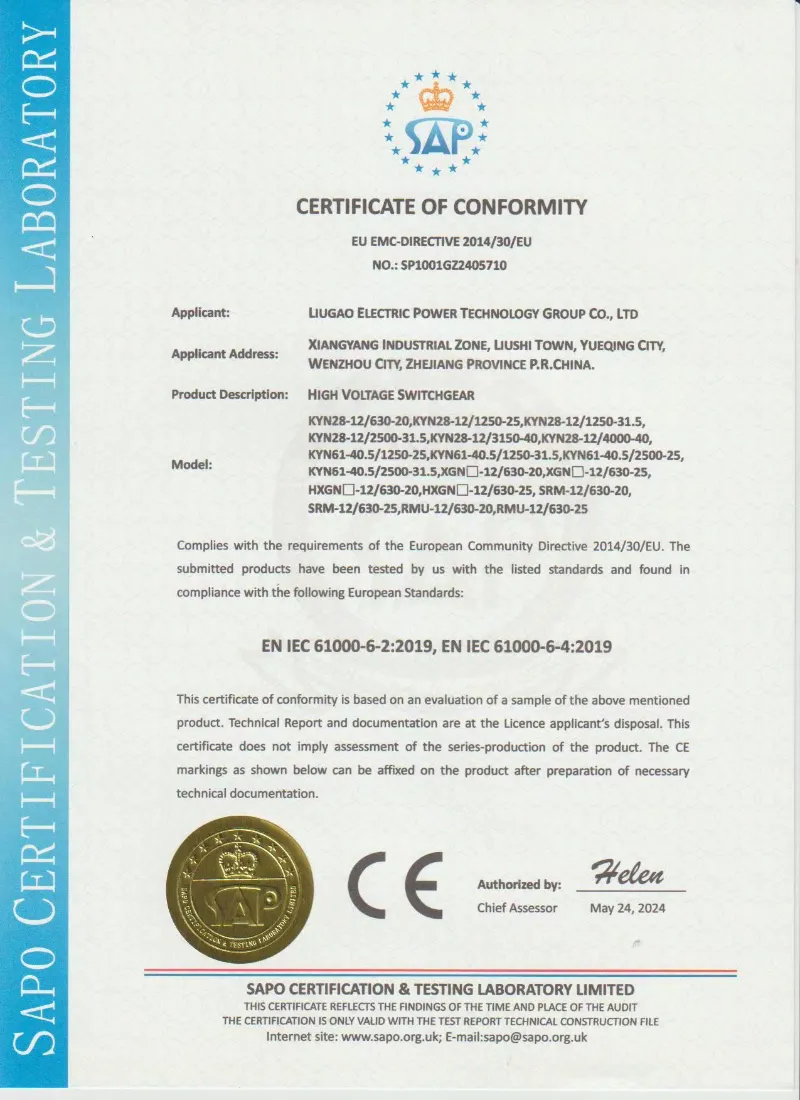

7. Sertifikasi & Jaminan Mutu

● Diuji jinis miturut GB/T 3906, IEC 62271-200, lan DL/T 404

● Diuji busur internal (IAC AFLR 40kA/1s)

● Manufaktur bersertifikat ISO 9001:2015

● Laporan tes rutin kalebu saben panel

Napa Pilih Lugao Power Co., Ltd. Luwih saka Pesaing?

Pitakonan Pelanggan Umum

Q1: Bisa KYN Center jinis Lima-Nyegah interlocking switchgear voltase dhuwur digunakake kanggo sistem 24kV?

A: Ora, standar KYN dirating nganti 12kV. Kanggo 24kV, kita nawakake varian KYN28-24 kanthi reresik insulasi tambah. Mangga nemtokake voltase sistem nalika njaluk penawaran.

Q2: Apa sampeyan nyedhiyakake pemutus sirkuit vakum minangka bagéan saka KYN Metal-Clad Switchgear?

A: Ya, saben panel teka kanthi lengkap karo pemutus sirkuit vakum sing diuji pabrik (jinis VS1). Kita uga nawakake alternatif sing kompatibel kayata ABB VD4, Siemens 3AH, utawa Schneider HVX yen disenengi.

Q5: Apa sampeyan bisa nyedhiyakake lineup switchgear lengkap kalebu panel mlebu, metering, feeder, lan kapasitor kabeh minangka KYN Metal-Enclosed Switchgear?

A: Pancen. Kita ngrancang lan nggawe lineup lengkap kanthi kabeh kompartemen tambahan sing dibutuhake, sambungan busbar, lan interlock antar-panel. Mung ngirim diagram baris siji.

Q6: Apa dokumentasi sing sampeyan nyedhiyani?

A: Kanggo saben switchgear KYN, kita nyedhiyakake: gambar susunan umum, skema kabel, tagihan bahan, laporan tes, manual instruksi, lan matriks interlocking - kabeh ing basa Inggris (utawa basa lokal sampeyan).

Q7: Apa lapangan interlocking limang pencegahan bisa luwes?

A: Ora - lan iki sengaja. Interlocking disetel pabrik lan disegel kanggo nyegah tampering. Nanging, kita nyedhiyakake gambar mekanik sing jelas supaya tim sampeyan ngerti logika kasebut. Yen sampeyan butuh owah-owahan, hubungi departemen teknik kita.

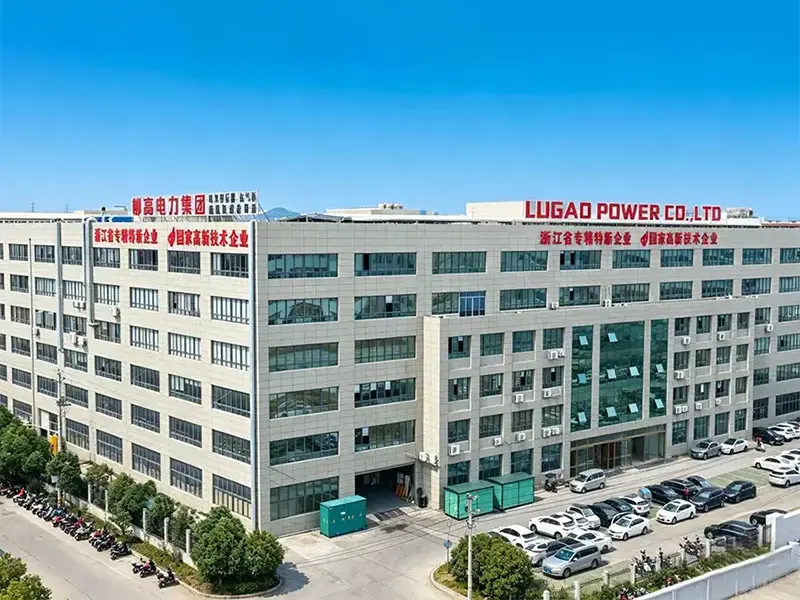

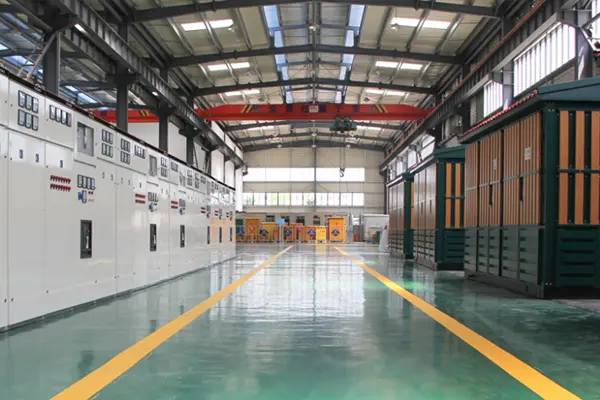

Kapabilitas Manufaktur

Lugao Power Co., Ltd.nggawe KYN Center Type Five-Prevention Interlocking High Voltage Switchgear ing fasilitas produksi modern sing dilengkapi fabrikasi canggih, perakitan, lan peralatan uji voltase dhuwur. Sabenpanel switchgeardiprodhuksi miturut sistem manajemen kualitas ISO 9001 sing ketat, njamin kualitas sing konsisten, kinerja sing dipercaya, lan tundhuk karo standar internasional.

Kekuwatan Manufaktur
