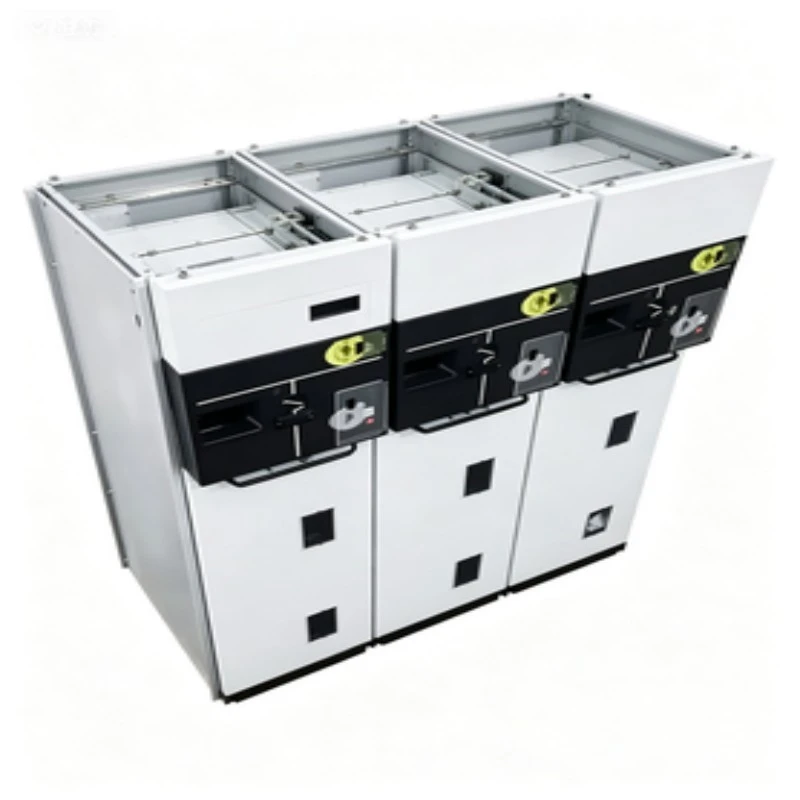

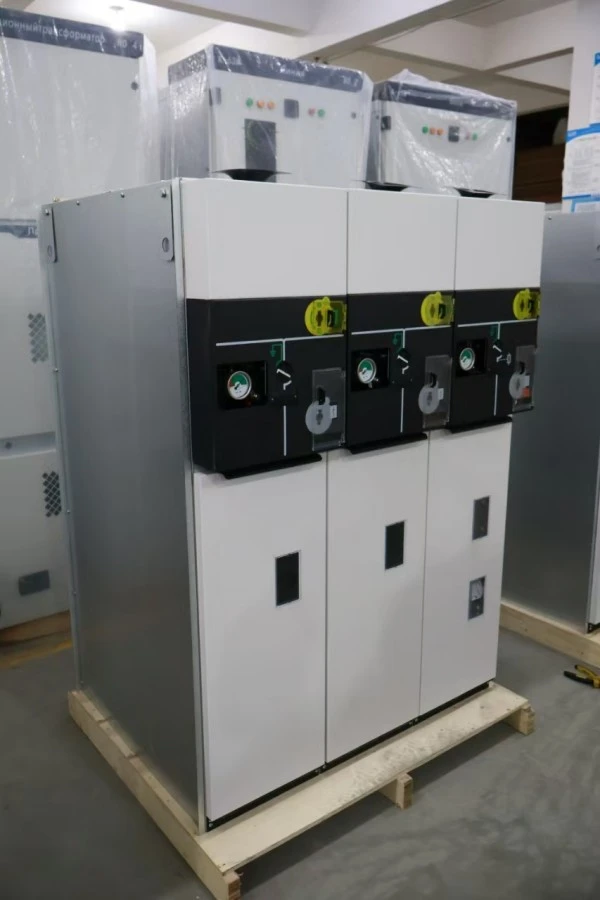

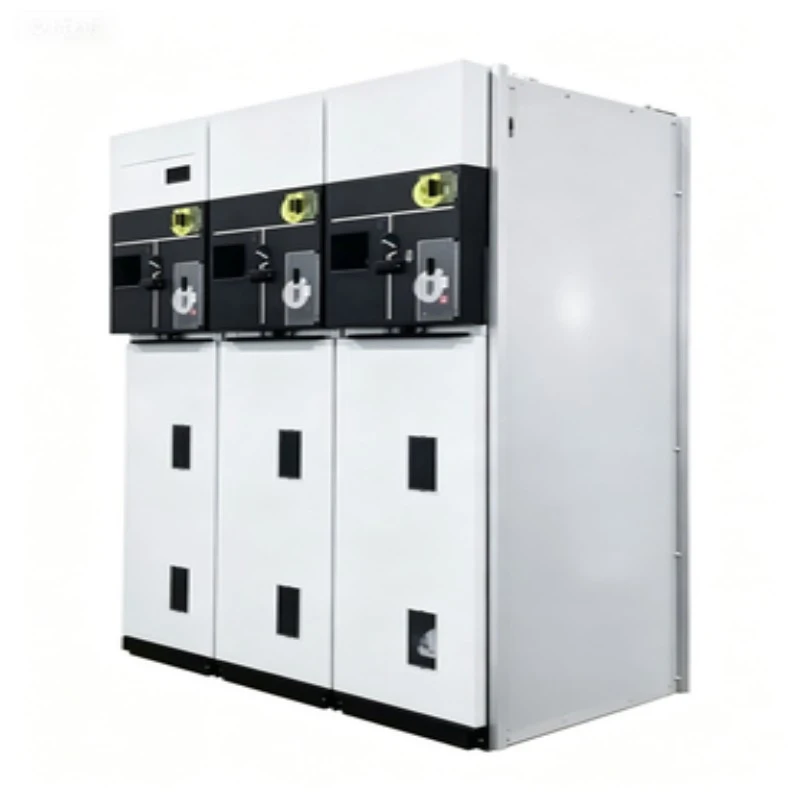

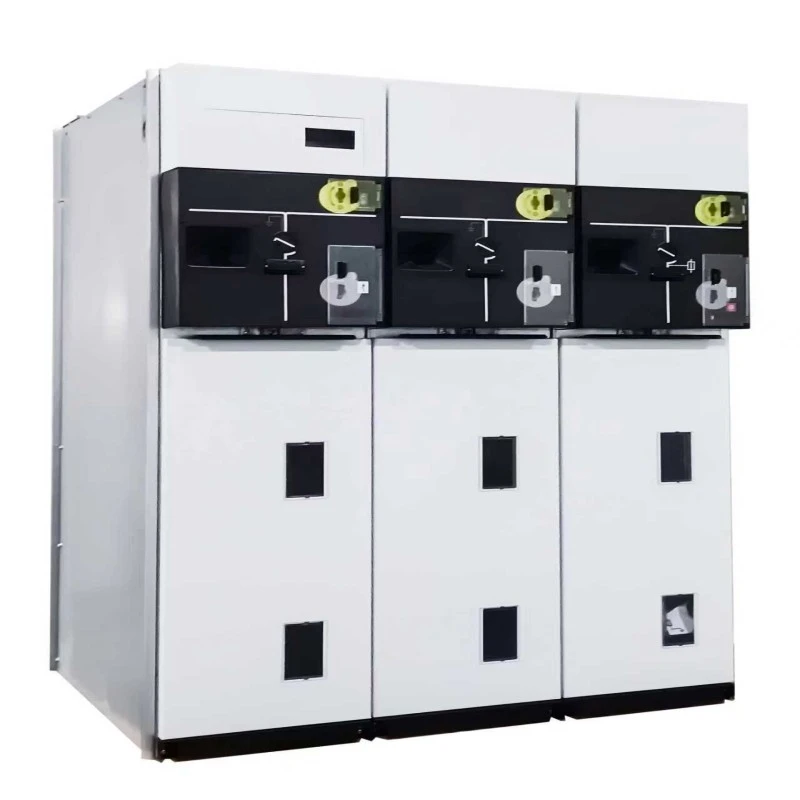

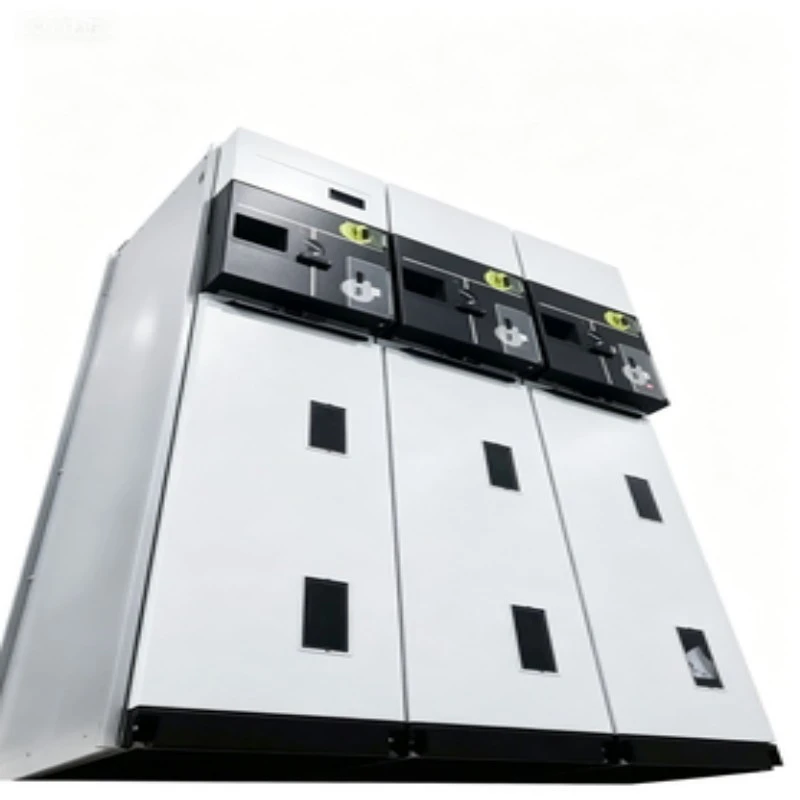

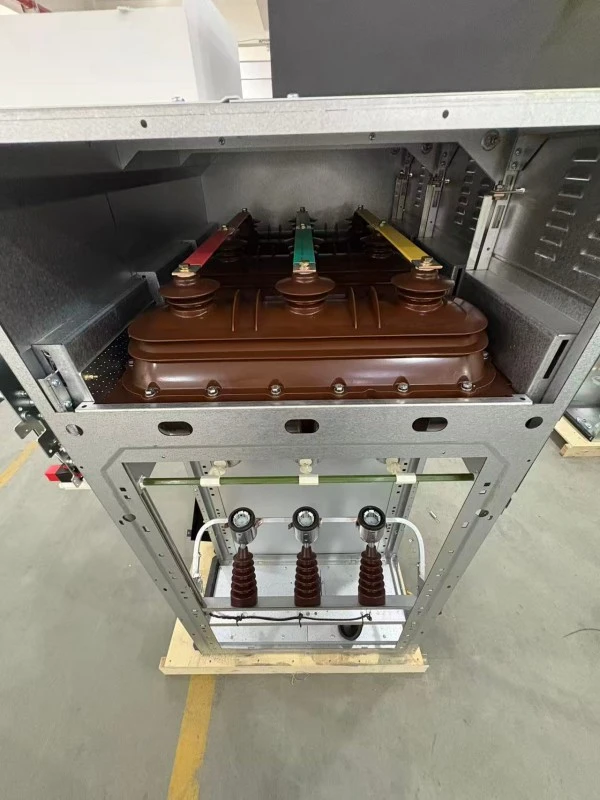

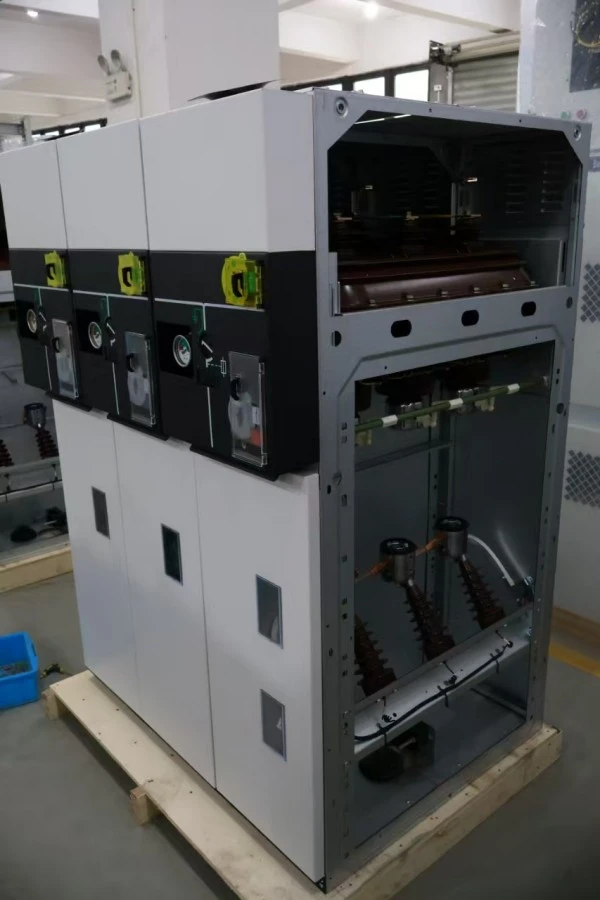

Ring Unit Utama Sf6 Withdrawable Switchgear

Apa itu Ring Main Unit SF6 Withdrawable Switchgear?

Ingswitchgearpunika pabrik-nglumpuk, logam-tertutup, SF6 terisolasi switchgear dirancang kanggo jaringan ring voltase medium (nganti 24kV / 36kV). Beda karo jinis tetepRMU, versi withdrawable iki fitur piranti ngoper sing bisa dicopot ing truk---biasane pemutus sirkuit vakum utawa switch break beban SF6 sing bisa digulung sacara fisik metu saka pager kanggo pangopènan, inspeksi, utawa panggantos tanpa de-energizing kabeh busbar.

Apa sing bisa ditindakake?

Ring Unit Utama SF6 Withdrawable Switchgear iki nindakake telung fungsi kritis ing distribusi daya:

1. Sambungan jaringan dering --- Nyambung feeders mlebu saka rong arah, mbisakake sumber daya keluwih.

2. Proteksi transformator --- Ngalih lan nglindhungi trafo distribusi nganti 2500kVA nggunakake sekring terpadu utawa pemutus sirkuit.

3. Isolasi kanggo pangopènan --- Mekanisme sing bisa ditarik nyedhiyakake jurang pemisah sing katon, njamin safety mutlak kanggo personel sing kerja ing hilir.

4. Gangguan fault---Interrupts arus short-circuit nganti 25kA.

5. Kabel testing & grounding --- ngalih bumi lan kabel test bandar ngidini karya kabel aman.

Saben switchgear SF6 RMU saka Lugao Power tundhuk karo IEC 62271-200, nawakake kemampuan nggawe / break beban lan arus fault tahan ing tilas kompak (jembaré kurang saka 450mm saben panel).

Parameter Produk (Spesifikasi)

Cathetan: Parameter teknis bisa beda-beda miturut konfigurasi sing dipilih. Hubungi Lugao Power kanggo lembar data teknis pungkasan.

Fitur Produk lan Aplikasi

Fitur Q&A - Ngerteni Keuntungan sing Bisa Ditarik

Q1: Apa sing nggawe desain sing bisa ditarik luwih apik tinimbang RMU tetep?

A: RMU tetep mbutuhake de-energization panel lengkap kanggo pangopènan switchgear. Kanthi Unit Utama Ring sf6 withdrawable switchgear, sampeyan mung muter metu modul ngoper menyang posisi "pedhot" utawa "test". Busbar tetep urip, lan sirkuit hilir bisa dilayani kanthi aman. Downtime suda saka jam nganti menit.

Q2: Kepiye carane aku ngerti yen truk sing bisa ditarik ana ing posisi sing bener?

A: Desain Lugao Power kalebu telung posisi mekanik sing béda---Disambungake, Tes, lan Pedhot---masing-masing kanthi umpan balik taktil, indikator visual ing truk, lan kontak tambahan kanggo ngawasi SCADA jarak jauh. Rana safety kanthi otomatis nutupi kontak tetep nalika truk ditarik.

Q3: Apa SF6 bebas pangopènan gas ing desain sing bisa ditarik iki?

A: Nggih. Tangki SF6 disegel kanggo urip (≥30 taun ing kahanan normal). Mekanisme sing bisa ditarik ana ing kompartemen voltase kurang utawa area truk ngarep - ora ana ing njero tangki bensin. Mulane, mbatalake saklar ora ngganggu tekanan SF6 utawa integritas dielektrik. Iki minangka kunci sing bisa dibedakake saka Unit Utama Ring SF6 sing Bisa Ditarik.

Q4: Apa RMU iki ndhukung remot kontrol?

A: Nggih. Truk sing bisa ditarik bisa dilengkapi mekanisme bermotor lan sensor umpan balik posisi, supaya bisa mlebu / metu saka remot lengkap - kompatibel karo olahpesen IEC 61850 GOOSE.

Aplikasi sing cocog kanggo switchgear terisolasi SF6

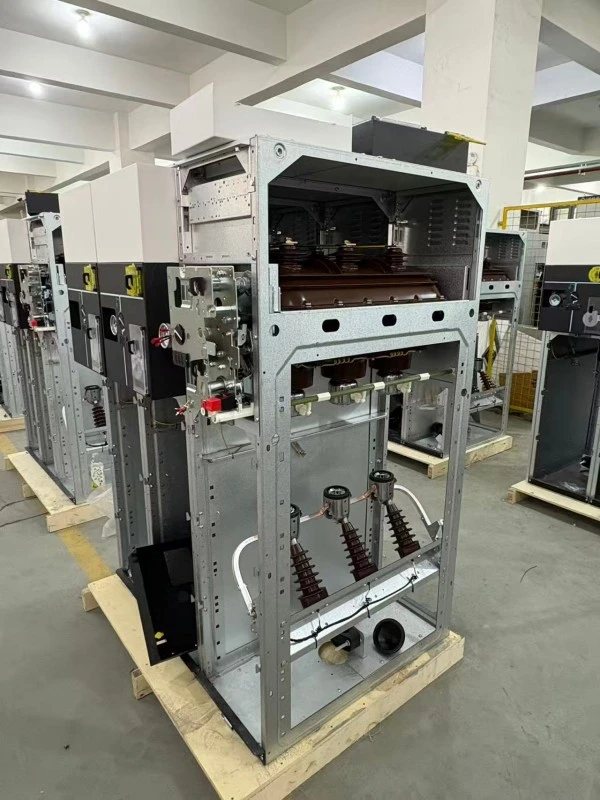

Rincian Produksi

Saben Ring Main Unit sf6 withdrawable switchgear diprodhuksi ing fasilitas certified ISO 9001 kita karo garis perakitan khusus kanggo varian tetep lan bisa ditarik.

Langkah-langkah produksi utama:

1. Fabrikasi tank --- baja tahan karat 3mm, pengelasan laser robot, tes bocor helium 100% (tingkat kebocoran <1×10⁻⁶ mbar·L/s).

2. Pengolahan SF6 --- Isi vakum kanthi titik embun ≤ -50 ° C, tekanan dikalibrasi ing referensi 20 ° C.

3. Majelis truk sing bisa ditarik --- Rel pandhuan presisi, rol anti-gesekan, kontak utama sing nyelarasake (tembaga berlapis perak, ketebalan 12μm).

4. Interlock tuning --- Saben unit ngalami 200 sisipan / siklus mundur kanggo verifikasi interlocks mechanical.

5. Tes voltase dhuwur --- Frekuensi daya tahan: 42kV / 1min (unit 12kV); discharge parsial <5pC ing 1,2Ur.

6. Tes munggah suhu --- Ing 1.1 × dirating saiki, kabeh TCTerms ing watesan standar.

7. Nomer serial unik --- Ukiran ing loro pager lan truk withdrawable kanggo traceability lengkap.

Titik Kontrol Kualitas

Kemasan

Saben Unit Utama Ring sf6 Panel switchgear sing bisa ditarik dikemas kanthi individu kanggo ekspor:

Tandha ing peti:

1. "Gas SF6 Diisi - Aja Gulung"

2. "Truk sing bisa ditarik ing njero - tangani kanthi ati-ati"

3. Pusat gravitasi, titik angkat, label rapuh

Truk sing bisa ditarik dikirim ing panel (ing posisi Pedhot) kanggo nyegah karusakan. Kanggo pesenan karo macem-macem truk, kasedhiya kemasan kapisah opsional.

Sawise Penjualan & Garansi

Periode garansi:

12 sasi saka tanggal commissioning utawa 18 sasi saka tanggal pangiriman (sing ana pisanan).

Apa sing dicakup:

1. Kabeh bagean mechanical kalebu truk withdrawable, interlocks, shutters

2. Sistem gas SF6 (kajaba isi ulang gas amarga kebocoran pelanggan)

3. Kontak primer lan sekunder

4. Mekanisme ngalih bumi

Apa sing ora kalebu:

1. Karusakan nalika mundur / selipan sing ora bener

2. modifikasi kabel njaba

3. Tumindak alam (banjir, kilat)

4. Konsumsi (sekring, lampu indikator)

Komitmen layanan:

1. Tanggepan pitakon teknis: sajrone 2 jam (dina kerja)

2. Spare parts dispatch: ing 24 jam

3. Ngatasi masalah remot: dhukungan panggilan video gratis

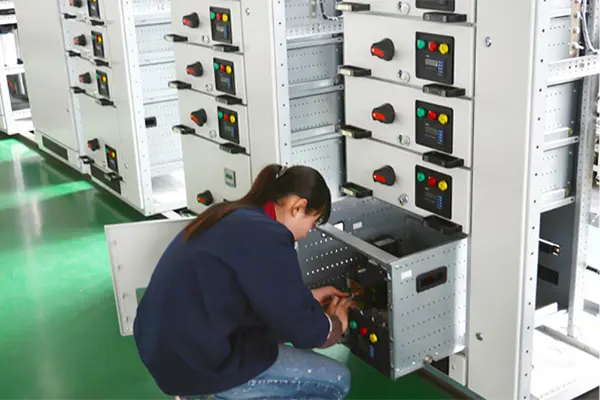

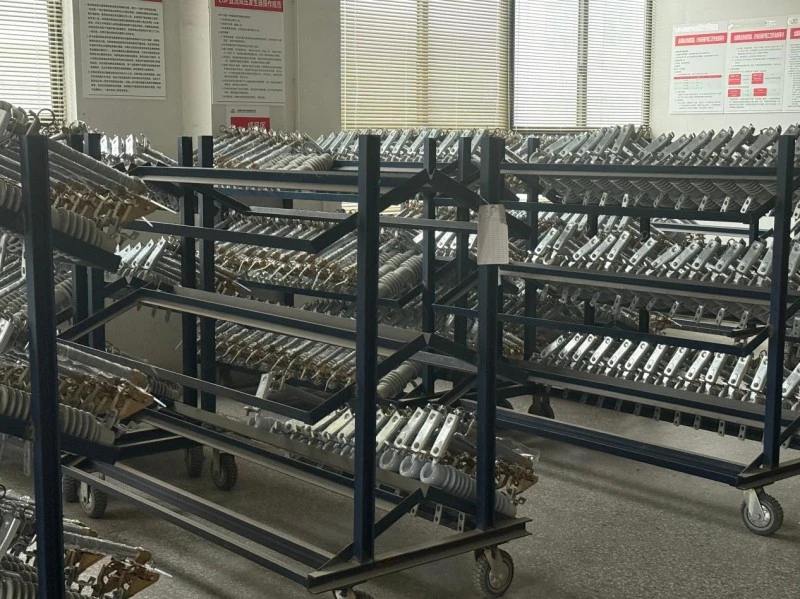

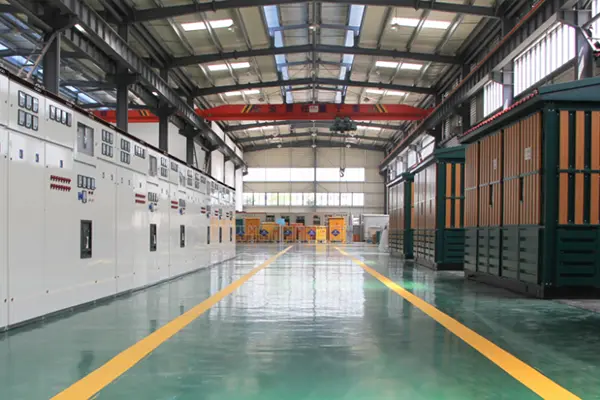

Manufaktur & Kontrol Kualitas

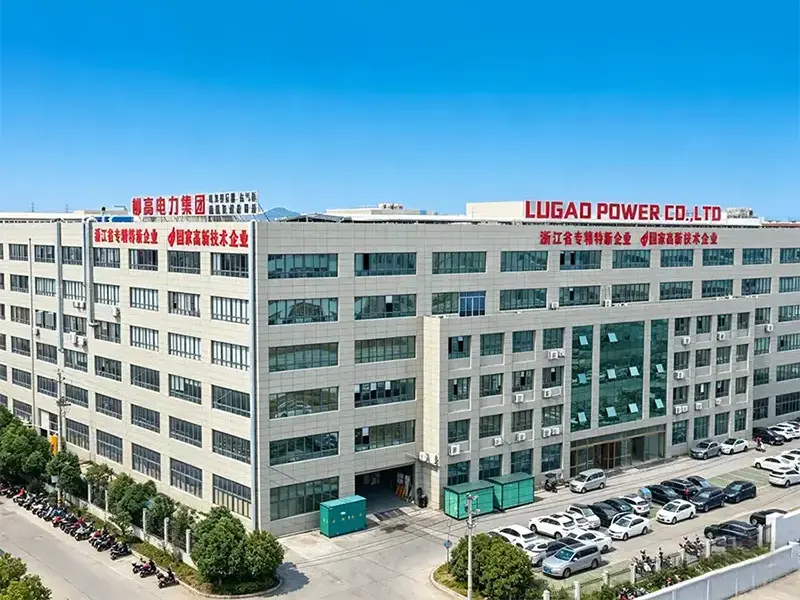

Lugao Power Co., Ltd. spesialisasi ing R&D lan manufaktur peralatan transmisi lan distribusi daya dhuwur, medium, lan kurang voltase, kalebu trafo,switchgear, pemutus sirkuit, pemisah, lan produk listrik sing gegandhengan.

Kanthi kemampuan produksi, teknik, lan uji coba ing omah, Lugao Power nyedhiyakake solusi OEM/ODM sing disesuaikan lan solusi distribusi daya siji-mandeg kanggo keperluan, fasilitas industri, proyek energi sing bisa dianyari, lan aplikasi infrastruktur ing saindenging jagad.
