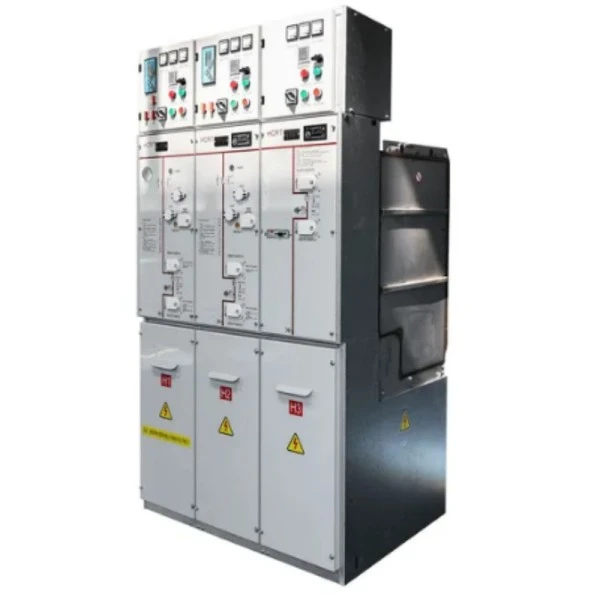

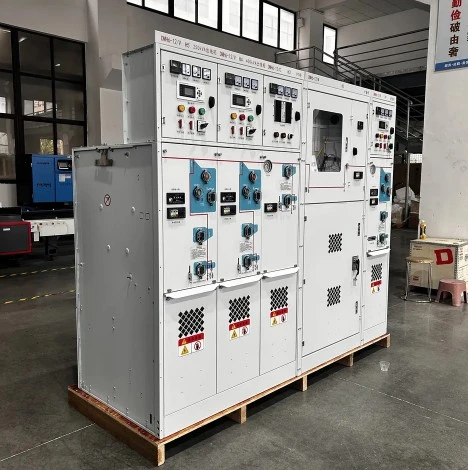

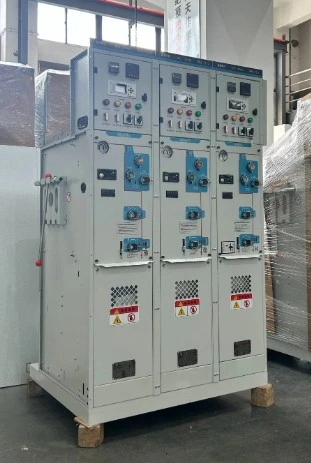

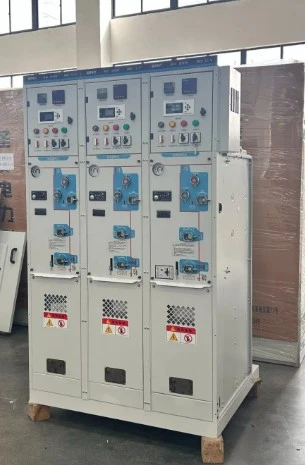

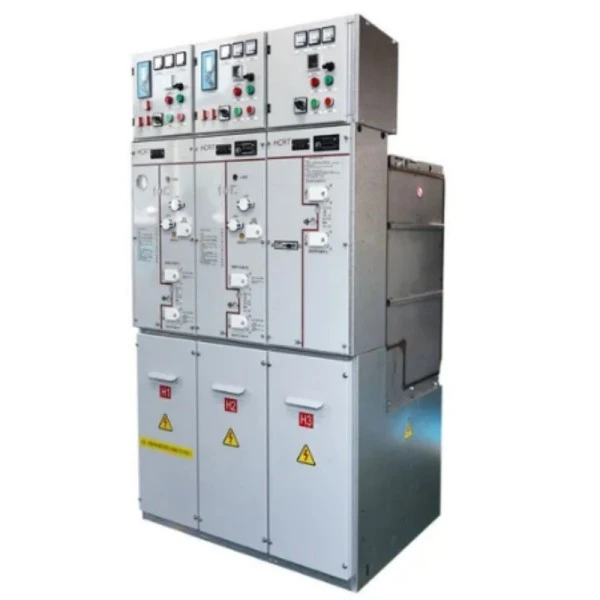

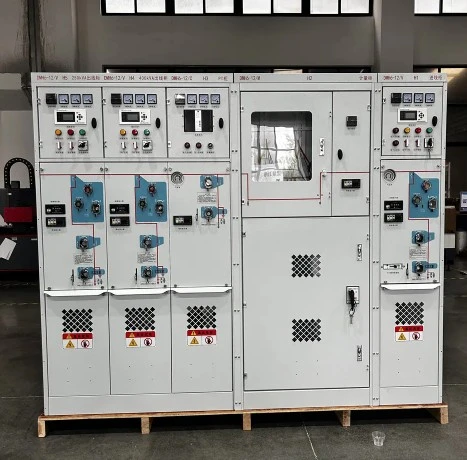

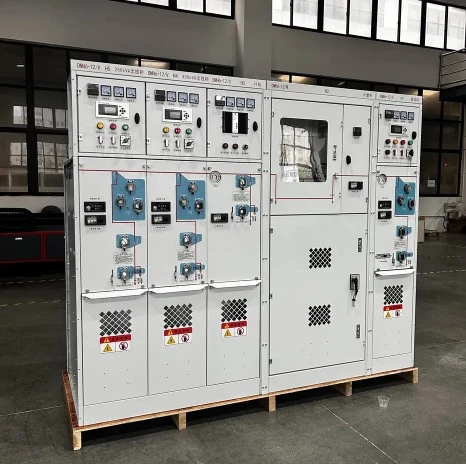

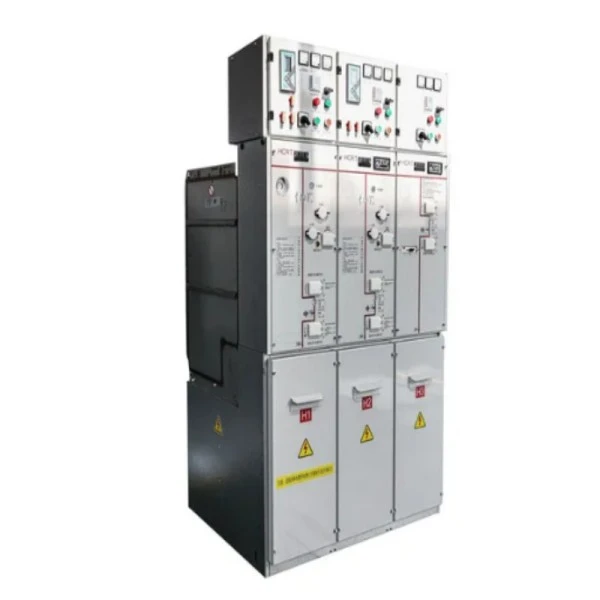

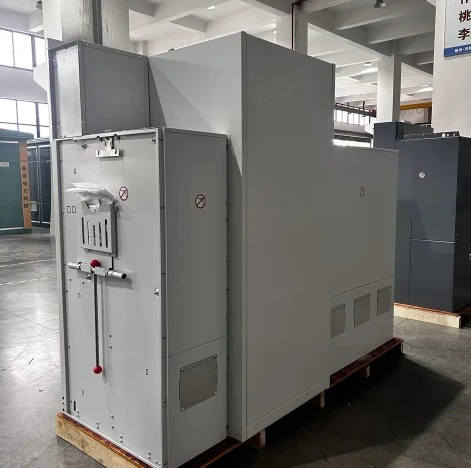

35kv Tegangan Sedheng Sf6 Sealed Switchgear

Switchgear 35kV voltase medium SF6 sing disegel yaiku piranti listrik sing dipasang ing pabrik, sing nganggo gas sulfur hexafluoride (SF6) minangka medium insulasi lan arc-quenching. Ora kaya switchgear jinis mbukak konvensional, kabeh bagean urip --- kalebu pemutus sirkuit, disconnector, lan switch grounding --- disegel kanthi hermetik ing tangki stainless steel sing diisi gas SF6 kanthi tekanan sing dikontrol.

Apa sing bisa ditindakake?

Utamane, switchgear sing disegel 35kV tegangan medium SF6 iki tanggung jawab kanggo nampa, nyebarake, lan ngontrol energi listrik ing jaringan listrik 35kV. Iki nglindhungi trafo, motor, lan feeder saka kakehan, sirkuit cendhak, lan overvoltage sementara. Nalika ana fault, SF6 circuit breaker mateni busur ing milliseconds, njamin karusakan minimal kanggo peralatan hilir. Kajaba iku, iki ngidini operasi ngoper remot lan ngawasi status wektu nyata, dadi komponen inti saka jaringan cerdas modern. Intine, ngganti switchgear terisolasi udara (AIS) sing gedhe banget ing aplikasi ing ngendi papan diwatesi utawa kahanan lingkungan abot.

Kaluwihan produk

Nalika ngevaluasi switchgear 35kV voltase medium SF6 sing disegel, solusi Lugao Power metu saka limang kaluwihan utama:

1. Keandalan Ultra-High: Amarga gas SF6 nyedhiyakake kekuatan dielektrik sing unggul (kira-kira 3 kaping udhara), komponen internal kebal marang bledug, kelembapan, kabut uyah, lan polusi. Iki nyebabake tingkat kegagalan sing sithik banget - kurang saka 0,1% sajrone operasi sepuluh taun.

2. Jejak Kompak: Desain sing disegel kanthi drastis nyuda jarak fase-fase lan fase-kanggo-lemah. Unit utama ring Lugao 35kV SF6 sing khas mung manggoni 1.2m² saben feeder, dibandhingake karo 3.5m² kanggo AIS. Iki ngidini utilitas lan pabrik industri bisa retrofit utawa nggedhekake ing jejak bangunan sing wis ana.

3. Pangopènan-Free Operasi: Wiwit kabeh bagean obah operate ing garing, lingkungan SF6 nutup, ana ora perlu kanggo reresik biasa, imbuhan kontak, utawa testing resistance jampel. Siji-sijine priksa sing disaranake yaiku maca pengukur tekanan gas saben nem wulan. Swara umur layanan 20 taun, iki ngirit nganti 70% ing biaya operasional.

4. Meningkat Safety kanggo Personnel: Ing logam-tertutup, tank gandheng dirating kanggo internal busur fault containment (IAC) nganti 50kA / 1s. Sanajan ana gangguan internal, katup pelepas tekanan ngarahake gas panas menyang saluran pembuangan sing aman - ora tau menyang operator. Kabeh interlocks tundhuk karo IEC 62271-200.

5. Kinerja Kabeh-Weather: Saka -40 ° C ing alpine gardu kanggo +55 ° C ing ara-ara samun solar farms, iki 35kV medium voltase SF6 nutup switchgear makaryakke tanpa derating. Ora ana trace pemanasan utawa AC sing dibutuhake ing njero pager.

Fitur produk

● Switchgear 35kV voltase medium Lugao Power sing disegel SF6 nggabungake fitur teknis khusus ing ngisor iki:

1. Welded Stainless Steel Tank: 3mm nglukis, 316L kelas, helium bocor-dites kanggo kurang saka 0,1% saben taun. Ora gaskets utawa O-rings kapapar atmosfer.

2. Ngalih Tiga-Posisi: Ngalih istirahat beban terintegrasi, disconnector, lan switch grounding ing siji mekanisme. Interlock mekanik nyegah operasi urutan sing salah.

3. SF6 Pressure Gauge (Temperature-Compensated): Nyedhiyakake maca tekanan sing bener preduli saka suhu sekitar. Zona ijo = 0,12–0,14 MPa (mutlak). Kontak weker tekanan rendah kasedhiya kanggo ngawasi remot.

4. Opsi Pemutus Sirkuit Vakum: Kanggo proteksi feeder, interrupter vakum sing dibangun kanthi insulasi eksternal SF6 nggabungake kapasitas pecah vakum kanthi kekuatan insulasi SF6. Dirating short-circuit breaking saiki: 31.5kA.

5. Kompartemen Kabel: Gedhe, tutup ngarep sing bisa dicopot ngidini akses gampang kanggo instalasi kabel lug. Cocog kanggo kabel tembaga utawa aluminium siji-inti nganti 500mm².

6. Aktuator Magnetik utawa Spring: Kasedhiya minangka aktuator magnetik (kanggo 100.000 operasi mekanik) utawa mekanisme spring energi sing disimpen (kanggo proyek sensitif biaya).

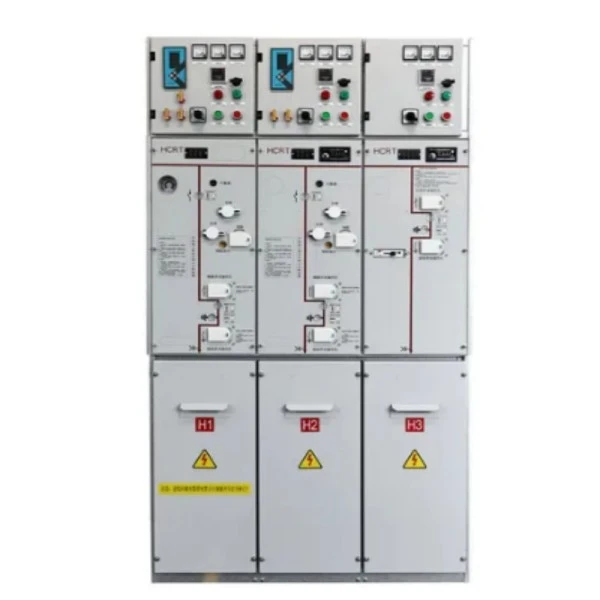

7. Front Panel Mimic Bus: Diagram siji-baris sing cetha lan diukir kanthi indikator LED kanggo posisi switch, status earthing, lan tekanan SF6.

8. Kontak Tambahan: 6NO + 6NC, dirating kanggo 220V DC, langsung mimpin saka batang utama (ora cams kanggo slip).

Aplikasi Produk

Versatility 35kV medium voltase SF6 nutup switchgear ndadekake cocok kanggo aplikasi ing ngisor iki:

1. Wind Farms: Digunakake ing saben basis menara turbin utawa rings kolektor platform lepas pantai. Tahan geter, semprotan uyah, lan papan sing sempit.

2. Solar PV Power Plants: Dipasang ing output kothak combiner lan langkah-up trafo sisih utami. Desain sing disegel nyegah mlebune bledug ing lingkungan ara-ara samun.

3. Gardu Industri: Pabrik baja, pabrik semen, lan fasilitas petrokimia ing ngendi produksi terus-terusan mbutuhake wektu kerja sing dhuwur. Switchgear SF6 nyedhiyakake motor gedhe (3MW–10MW) lan tungku busur.

4. Pusat Data: Nyedhiyakake sumber 35kV sing bisa dipercaya kanggo generator serep lan sistem UPS. Ukuran kompak menehi ruang lantai luwih akeh kanggo rak IT.

5. Substations Traksi Railway: Kanggo railways electrified ing sistem 27.5kV utawa 35kV. IngSwitchgear SF6 Kabnangani ngoper Kerep (nganti 5.000 operasi / taun) tanpa nyandhang kontak.

6. Gardu Bawah Tanah: Ing pusat kutha utawa komplek komersial sing larang regane tanah. Switchgear bisa ditumpuk ing rong undakan ing jero ruangan sing dhuwuré 2,5m.

7. Distribusi Secondary Utility: Minangka unit utama ring (RMU) kanggo dipakani pamblokiran omah utawa taman industri cilik saka daur ulang 35kV.

Standar sing Kita Patuhi

Lugao Power's 35kV Medium Voltage SF6 Sealed Switchgear dirancang lan diprodhuksi miturut standar internasional lan industri kanggo njamin safety, linuwih, lan umur layanan dawa.

Rincian Produksi

Saben unit switchgear 35kV voltase medium Lugao Power sing disegel SF6 ngalami langkah manufaktur sing ketat:

● Tank Fabrikasi: Laser-Cut 316L stainless steel piring sing robot-dilas ing jig. Kabeh welds dipriksa karo penetrant dye lan X-ray kanggo pinholes. Saben tangki banjur diuji tekanan ing 0,3 MPa (2 * tekanan operasi) suwene 24 jam.

● Perawatan Permukaan: Eksterior difosfat lan dilapisi karo bubuk poliester epoksi RAL 7035 (ketebalan minimal 80μm). Tahan semprotan uyah: 1,000 jam.

● SF6 Gas Processing: Sawise perakitan kabeh komponen internal (bushings, kontak, aktuator), tank wis dievakuasi kanggo <10 Pa. Banjur SF6 gas karo kemurnian> 99,97% kapenuhan 0,12 MPa Absolute. Titik embun diverifikasi ing < -50°C.

● Test Endurance Mechanical: Saben mekanisme operasi wis cycled 500 kaping (mbukak / nutup / bumi) ing bench test sadurunge perakitan final.

● Tes Tegangan Tinggi: 70kV / 1min frekuensi daya tahan voltase (garing) lan 110kV / 1.2 / 50μs tes impuls kilat.

● Pengukuran Discharge Parsial: Kurang saka 5pC ing voltase dirating 1.1 × (38.5kV). Diukur nganggo detektor PD wideband.

● Deteksi Bocor: A probe sniffer (detektor halogen) mindai saben jahitan las lan bushing flange. Tingkat bocor dijamin <0,1% saben taun.

● Traceability: Saben switchgear nampa kode QR unik. Kode QR nyambung menyang laporan tes pabrik kalebu kurva tes tekanan, tingkat PD, lan tanggal ngisi gas.

SF6 Sealed Switchgear vs Air-Insulated Switchgear (AIS)

Pitakonan sing Sering Ditakoni (FAQ)

Q1: Sepira kerepe switchgear sing disegel 35kV voltase medium SF6 kudu diisi ulang?

A: Ing kahanan normal, tingkat bocor ngisor 0,1% saben taun. Ing 0,12 MPa isi wiwitan, iku bakal njupuk liwat 20 taun kanggo nyelehake menyang batesan weker (0,10 MPa). Disaranake mriksa gauge tekanan saben 6 sasi. Ora ana ngisi maneh biasane dibutuhake sajrone wektu garansi setaun kajaba ana kegagalan segel.

Q2: Apa gas SF6 mbebayani kanggo lingkungan? Lan apa Lugao nawakake alternatif?

A: SF6 duweni potensi pemanasan global sing dhuwur (GWP = 23.500). Nanging, switchgear 35kV medium voltase SF6 Lugao nggunakake kurang saka 2kg saben unit, lan desain tank sing disegel meh ngilangi emisi. Kanggo proyek sing mbutuhake gas ijo, kita nawakake pilihan "Green Gas" (C5-FK) kanthi 99% GWP sing luwih murah, sanajan kanthi rating insulasi sing rada suda.

Q3: Bisa ikiswitchgeardigunakake njobo tanpa pager tambahan?

A: Ya, 35kV medium voltase SF6 nutup switchgear dhewe IP67-dirating kanggo tank nutup lan IP4X kanggo kompartemen kurang voltase. Nanging, kanggo instalasi ruangan langsung, disaranake supaya pilihan "hood tahan cuaca" (nambah rating IP54 menyang kabeh cubicle). Yen ora, pasang ing kios dhasar utawa bangunan gardu.

Q4: Apa garansi siji taun nutupi gas SF6 dhewe?

A: Ya, yen bocor dikonfirmasi (nggunakake gelembung sinetron utawa test detector) sak periode babar pisan, Lugao bakal nyedhiyani silinder gas panggantos lan reseal pas tanpa biaya. Nanging, yen kebocoran asil saka karusakan fisik (contone, forklift ngengingi tank), ndandani bisa ditagih.

Q5: Apa aku bisa ngganti antarmuka SCADA remot menyang switchgear iki?

A: Kabeh unit dilengkapi kontak tambahan standar 6NO + 6NC siap kanggo sambungan menyang RTU utawa PLC. Kanggo ngawasi lanjut, kita nawakake modul plug-in opsional kanthi output Modbus RTU (RS485) utawa IEC 61850 (Ethernet), nyedhiyakake tekanan SF6 wektu nyata, posisi switch, lan data counter operasi.
