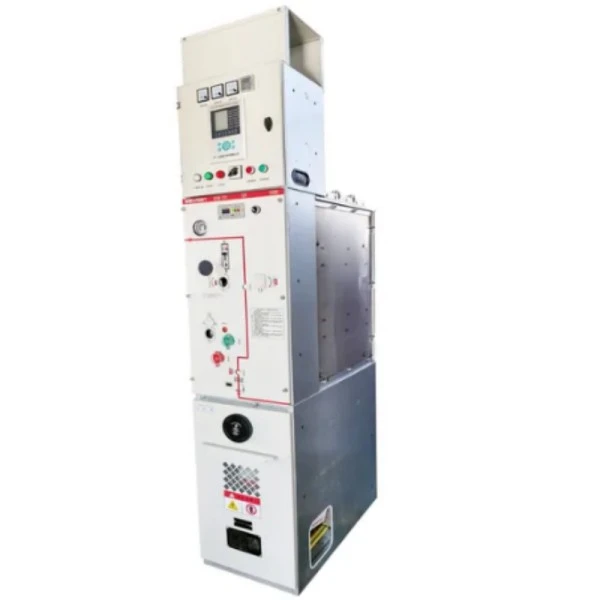

RMU MV HV Insulated Switchgear Panel karo VCB

Apa Iku?

RMU MV HV Insulated Switchgear Panel karo VCB minangka piranti distribusi listrik sing dipasang ing pabrik, sing digabungake karo logam.Ring Unit Utama (RMU)fungsi karo teknologi Vacuum Circuit Breaker (VCB). RMU mbisakake konfigurasi jaringan ring-daya bisa mili saka salah siji arah, mesthekake lampahing sumber. VCB, dumunung ing interrupter vakum sing disegel, mateni busur sajrone milidetik nalika ana kesalahan.

RMU (Ring Main Unit) nuduhake rakitan switchgear kompak sing dirancang kanggo jaringan listrik sing digulung. Ora kaya sistem distribusi radial ing ngendi kesalahan siji bisa nyuda daya kanggo kabeh beban hilir, RMU ngidini sampeyan nggawe konfigurasi dering: daya bisa mili saka salah siji arah. Nalika fault ana ing siji bagean, sampeyan mung isolasi bagean nalika liyane saka jaringan terus nampa daya saka feed alternatif.

VCB (Vacuum Circuit Breaker) minangka jantung sistem proteksi panel iki. Ing interrupter vakum sing disegel, pemutus sirkuit bisa mateni busur listrik sajrone milidetik nalika ana kesalahan. Amarga ora ana udhara utawa lenga ing interrupter, busar dipateni meh langsung, nyuda karusakan ing peralatan hilir lan ndawakake umur kontak.

MV HV Insulated Switchgear nuduhake yen prodhuk iki beroperasi ing Tegangan Sedheng nganti Tegangan Tinggi (biasane 12kV nganti 40.5kV) lan nggunakake teknologi insulasi canggih - gas SF6 utawa dielektrik padhet - kanggo ngisolasi bagean urip saka lingkungan.

Apa sing bisa ditindakake?

1. Kontrol Distribusi Daya - Ngalihake sirkuit kanthi manual utawa liwat SCADA

2. Proteksi Fault - Ngganggu arus short-circuit nganti 31.5kA

3. Isolasi Jaringan - Kabel metu kanthi aman kanggo pangopènan

Panel iki ngidini utilitas, pabrik industri, lan bangunan komersial kanggo entuk downtime meh nol nalika njaga safety personel mutlak. Saben RMU MV HV Insulated Switchgear Panel karo VCB dibangun kanggo nindakake ing lingkungan paling angel.

Parameter Produk (Spesifikasi)

Fitur Produk lan Aplikasi

Fitur Utama

Proteksi VCB Terintegrasi --- Ora kaya RMU standar kanthi sekring, Panel Switchgear Terisolasi RMU MV HV kita karo VCB nyedhiyakake gangguan fault full-rated. Interrupter vakum ora mbutuhake pangopènan sajrone umure.

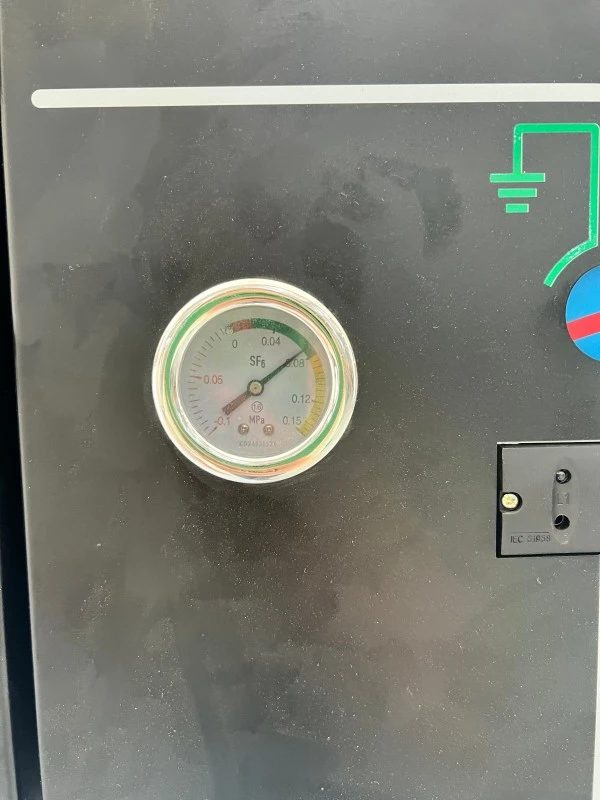

Tank Insulasi SF6 sing disegel --- Kabeh bagean urip dipasang ing tangki stainless steel 3mm kanthi kebocoran taunan <0.1%. Ora reresik, ora ana tes insulasi, ora ana paparan bledug utawa kabut uyah.

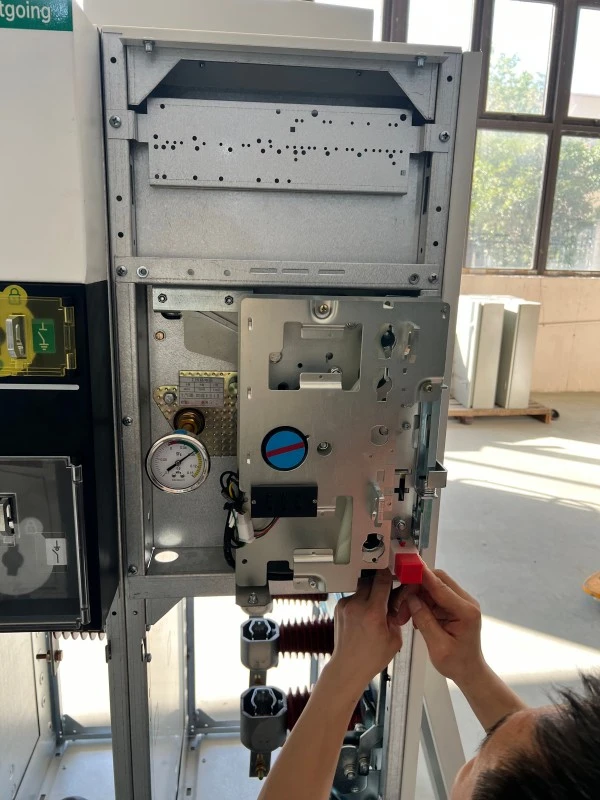

Telung-Posisi Ngalih-Disconnector Nawakake Disambungake, Pedhot, lan Grounded posisi karo mechanical interlocking kanggo nyegah urutan salah.

Internal Arc Tahan --- Diuji ing 20kA / 1s kanthi relief tekanan ngarahake gas panas adoh saka operator.

Jejak Kompak --- Manggoni 30-50% ruang lantai kurang saka switchgear terisolasi udhara, cocog kanggo gardu sing ora duwe ruang.

Pemantauan Jarak Jauh --- Kontak tambahan standar plus komunikasi Modbus utawa IEC 61850 opsional.

Aplikasi

● Distribusi daya kutha (gardu basement, kompleks komersial)

● Angin lan peternakan solar (tahan geter, suhu ekstrem)

● Pabrik industri (baja, semen, petrokimia)

● Pusat data (persyaratan wektu aktif Tingkat III/IV)

● Gardu traksi sepur (sistem 25kV)

● Operasi pertambangan (lingkungan bledug, lembab)

Fitur Q&A

P: Kepiye bedane VCB karo switch beban-break?

A: Saklar beban-break mung ngganggu arus beban normal. VCB ing RMU MV HV Insulated Switchgear Panel karo VCB interrupts arus fault nganti 31.5kA ing milliseconds, nggunakake interrupter vakum tanpa medium ionizable.

Rincian Produksi

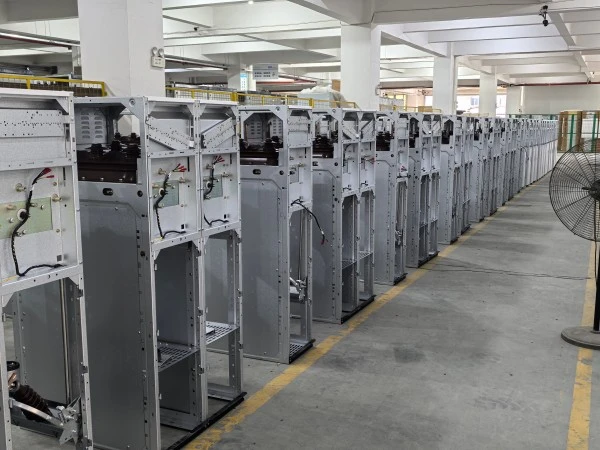

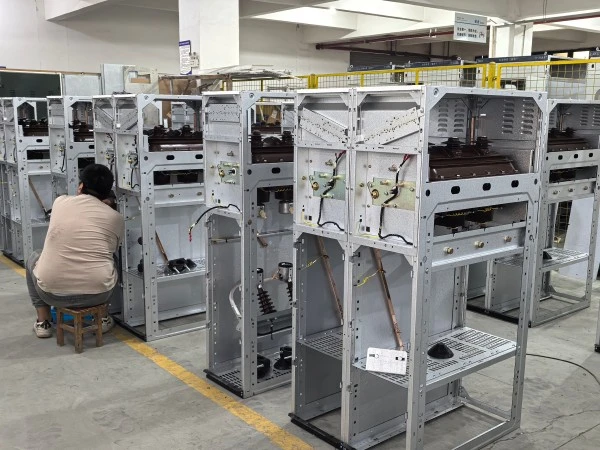

Proses Manufaktur

● Fabrikasi Tank---Laser-cut 316L stainless steel, robot-dilas, X-ray mriksa, meksa-dites ing 0.4MPa kanggo 24 jam.

● Vacuum Interrupter Assembly --- Saben interrupter ngalami 70kV AC voltase dhuwur test lan pangukuran resistance kontak.

● SF6 Processing --- Tank dievakuasi kanggo <10Pa, banjur kapenuhan SF6 gas (> 99,97% kemurnian, titik embun <-50 ° C). Sniffer halogen mriksa kabeh segel.

● Pengujian --- Ketahanan mekanik (1.000 siklus), dielektrik (70kV/1min), discharge parsial (<5pC), lan tes busur internal (20kA/1s).

Jaminan Mutu & Sertifikasi

Kenapa Pilih Lugao Power?

RMU karo VCB vs RMU karo Fuse

Umumé, RMU VCB disaranake kanggo sistem distribusi daya kapasitas medium lan gedhe sing mbutuhake operasi ngoper sing kerep, proteksi lanjutan, lan ngawasi remot. Fuse RMU minangka solusi larang regane kanggo proteksi trafo lan jaringan distribusi sing luwih cilik kanthi beban sing relatif stabil.

Packaging, Pengiriman & Sawise-Sale

Kemasan

1. VCI film bungkus batin + busa padding + 9mm plywood peti

2. SF6 meksa suda kanggo 0.05MPa kanggo transportasi

Sawise Penjualan & Garansi

1. Periode Warranty: 12 sasi saka commissioning utawa 18 sasi saka kiriman, whichever rawuh dhisik.

2. Cakupan: Cacat Material / workmanship, SF6 ngisi ulang kanggo bocor> 0,5% / taun, VCB mundhut vakum.

3. Exclusions: Instalasi salah, force majeure, modifikasi ora sah, consumables.

Layanan:

1. Ngatasi masalah remot gratis (respon 24 jam)

2. Spare parts dikirim ing 48 jam (gudang regional)

3. Garansi lengkap kasedhiya (2, 3, utawa 5 taun)

Pitakonan sing Sering Ditakoni

Q1: Apa sampeyan bisa nyedhiyakake laporan tes jinis lan FAT?

A: Nggih. Laporan tes jinis IEC kasedhiya. Pengujian Penerimaan Pabrik ing pabrik Zhejiang kita olèh. Pemriksaan pihak katelu (SGS, BV) kasedhiya ing biaya pelanggan.

Q2: Kepiye klaim garansi ditangani sacara internasional?

A: Email foto / video menyanglugaoteam@lugaoelectric.com. Diagnosis jarak jauh sajrone 24 jam. Kanggo cacat sing dijamin dening asuransi, kita bakal ngirim suku cadang kanthi gratis.

Q3: Apa urip layanan samesthine saka RMU MV HV Insulated Switchgear Panel karo VCB?

A: tank SF6 lan busbars: 30 taun. VCB interrupter: 10.000 operasi utawa 30 taun. Mekanisme mrikso: 15-20 taun. Total urip layanan: 25-30 taun kanthi pangopènan sing tepat.

Q4: Apa syarat pembayaran sampeyan nampa?

A: Pelanggan pisanan: 30% T / T advance, 70% sadurunge pangiriman. Pelanggan sing diadegake: 20% T / T + 80% marang salinan B / L. L / C ing ngarsane ditampa.

Q5: Apa RMU MV HV Insulated Switchgear Panel karo VCB digunakake ing dhuwur?

A: Desain standar ≤2000m. Versi dhuwur-dhuwur (tambah creepage, tekanan SF6 luwih dhuwur) kasedhiya nganti 3500m. Teknik khusus kanggo> 3500m.
