RMU Isolasi Gas Ramah Lingkungan

RMU Insulasi Gas Ramah Lingkungan saka Produsen Lugao profesional, sing nampilake insulasi eko-gas GWP sing sithik, desain tanpa pangopènan sing disegel, konstruksi kompak, kinerja voltase medium sing dipercaya, lan safety sing cocog karo IEC kanggo proyek distribusi tenaga sing lestari.

Kirim Pitakonan

Deskripsi Produk

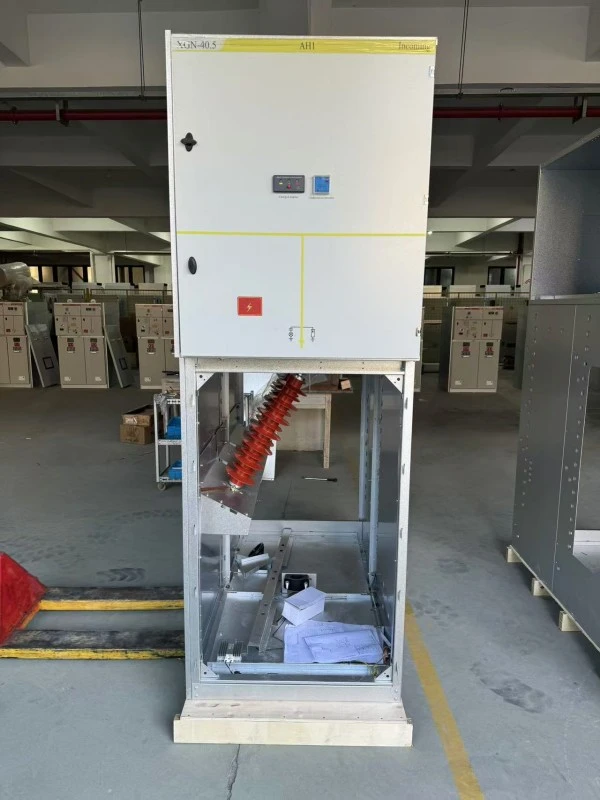

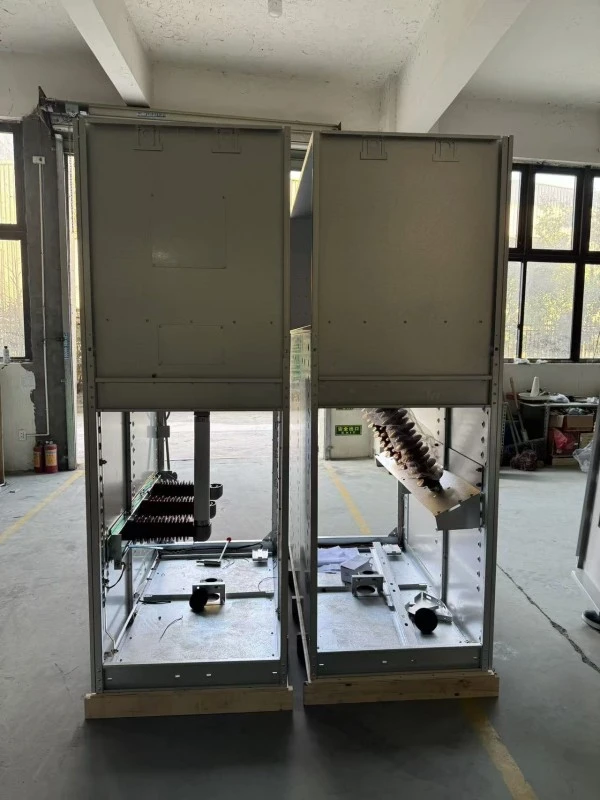

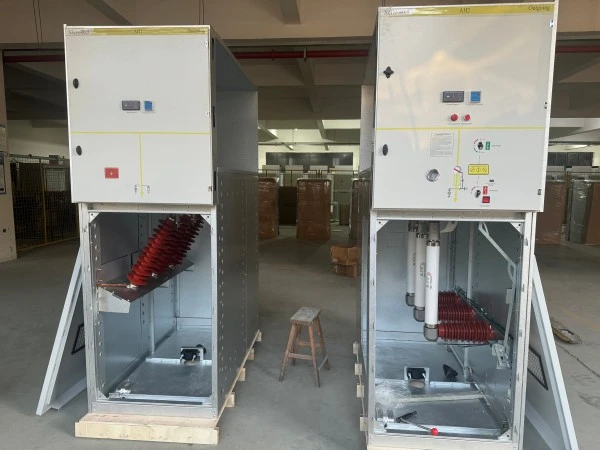

Isolasi gas ramah lingkungan RMU (Ring Unit Utama) yaiku switchgear tegangan medium sing dirakit pabrik, disegel, ditutupi logam (nganti 24kV) sing nggunakake campuran gas sing ramah lingkungan minangka medium insulasi utama lan arc-quenching --- tinimbang SF6 murni. Ora kaya RMU SF6 tradisional sing nduweni Potensi Pemanasan Global sing dhuwur (GWP = 23.500), SF₆ nduweni GWP udakara 24.300 miturut data referensi EU saiki. Eko-RMU Lugao Power nggunakake udara sintetik, campuran N₂/SF₆ (kanthi kurang saka 10% SF6), utawa gas adhedhasar fluoroketone (C5-FK). Gas iki ora beracun, ora gampang kobong, lan duwe GWP ing ngisor 1 (kanggo hawa sintetik) utawa kurang saka 600 (kanggo C5-FK), dibandhingake karo 23.500 kanggo SF6 murni.

Environmentally Friendly Gas Insulation Rmu

Kaluwihan produk

Kenapa PilihDaya LugaoRMU Eco-Gas Luwih saka Alternatif SF6?

Kaluwihan	Daya Lugao Isolasi gas sing ramah lingkungan RMU	Konvensional SF6 RMU
Potensi Pemanasan Global	<1 nganti <600 (gumantung saka campuran gas)	23.500
Dampak bocor gas	Efek lingkungan sing diabaikan	1kg SF6 = 23,5 ton CO₂ padha karo
Kesiapan regulasi	Selaras karo larangan F-gas EU (2026+), standar ijo Inggris, China	Dibuwang ing pirang-pirang negara
Pembuangan pungkasan	Gas bisa dibebasake menyang atmosfer (ora beracun)	Mbutuhake Recovery SF6 larang regane lan daur ulang
safety operator	Non-beracun, ora kobong	Gas non-beracun nanging abot - bisa ngganti oksigen ing papan sing sempit
kekuatan dielektrik	Setara karo SF6 ing tekanan sing padha (0,04-0,05 MPa)	Standar referensi
Kinerja suhu	-25°C nganti +40°C (padha karo SF6)	-25°C nganti +40°C

Fitur produk

Dhaptar Fitur karo Panjelasan Teknis

Fitur	Katrangan
Campuran isolasi eko-gas	C5-FK (fluoroketone) dicampur karo CO₂ utawa hawa sintetik. GWP <600, ODP = 0. Ora ana PFAS (per- lan zat polyfluoroalkyl). Komposisi gas lan kepatuhan lingkungan kudu dievaluasi miturut campuran gas spesifik, peraturan regional sing ditrapake, lan dokumentasi pemasok.
Sistem tekanan tertutup	Tangki stainless steel, helium bocor diuji (<1×10⁻⁶ mbar·L/s). Ora ana isi ulang gas sing dibutuhake kanggo urip (≥30 taun).

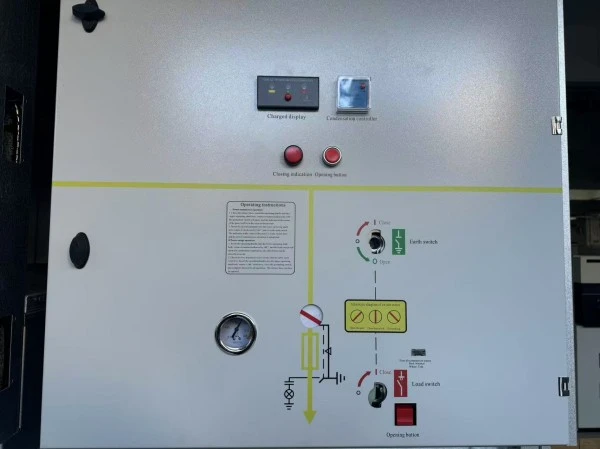

Ngalih telung posisi	Ngalih beban terintegrasi + switch bumi ing siji mekanisme kompak. Posisi: Ditutup / Open / Earthed.
Interlocks mekanik	Ngalangi operasi sing salah: ora bisa nutup saklar bumi kajaba saklar utama mbukak; ora bisa mbukak tutup ngarep nalika ngalih ditutup.
Isolasi sing katon	Deleng jendhela nuduhake posisi blade switch - ora ana ambiguitas.
Kabel akses ngarep	Kabeh sambungan kabel sing bisa diakses saka ngarep - becik kanggo instalasi tembok utawa mburi-mburi.
Monitoring tekanan	Indikator Kapadhetan gas kanthi weker tekanan rendah (sinyal remot opsional).
Pemutus sirkuit vakum opsional	Kanggo proteksi trafo nganti 1250A kanthi relay elektronik.
Bebas discharge parsial	<5pC ing 1.2Ur - njamin umur insulasi sing dawa.
Busur internal diuji	IAC AFLR 20kA / 1s - nglindhungi personel sanajan ing kondisi fault.

Rincian Produksi

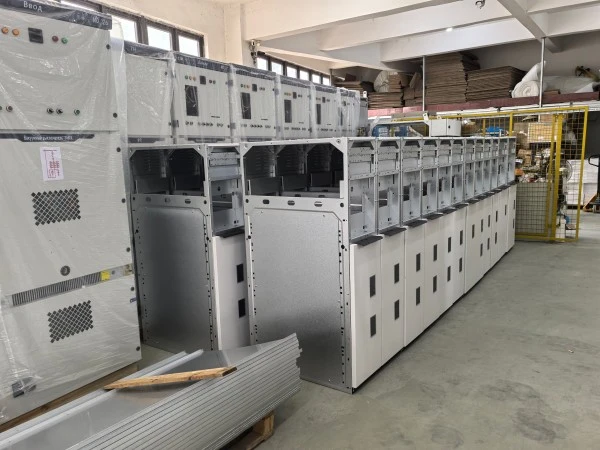

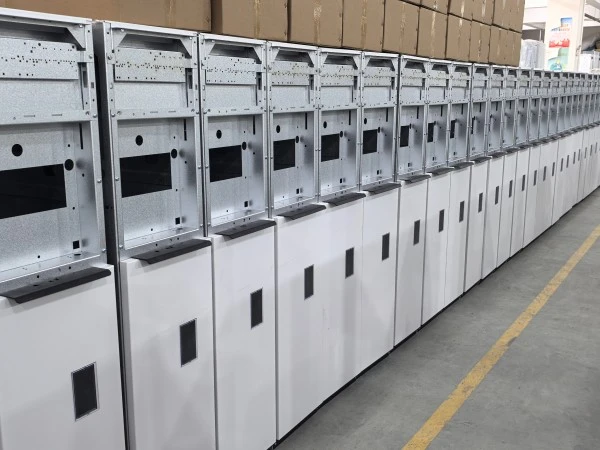

Kepiye Lugao Power Nggawe RMU Eco-Gas

Saben RMU insulasi gas sing ramah lingkungan diprodhuksi ing fasilitas sertifikasi ISO 9001:2021 lan ISO 14001 ing Wenzhou, China. Proses manufaktur khusus diadaptasi kanggo penanganan eco-gas - beda karo jalur produksi SF6.

Proses Produksi Step-by-Step

1. Pabrikan tank

● 3mm stainless steel (AISI 304) - laser Cut, mbengkongaken robot, gandheng dening proses MIG otomatis.

● 100% deteksi bocor helium: Tank submerged ing kamar vakum; tes semprotan helium - tingkat bocor <1×10⁻⁶ mbar·L/s (20x luwih kenceng saka syarat IEC).

2. Ngrakit komponen

● Mekanisme ngalih telung posisi dipasang ing kamar resik (Kelas 100.000).

● Kontak tembaga dilapisi perak (ketebalan 15μm) - njamin resistensi kontak sing kurang (<30μΩ).

● Mekanisme rana – stainless steel, cam-driven.

3. pangolahan vakum

● Tank digawe panas nganti 80 ° C ing vakum (<10 Pa) kanggo 8 jam - mbusak Kelembapan (target <10ppm).

● Nyegah kondensasi internal lan rusak dielektrik.

4. Isi eko-gas

● Campuran gas sing disiapake ing stasiun pencampur khusus (akurasi ± 1%).

● Kanggo campuran C5-FK: C5-FK (fluoroketone) + CO₂ + O₂ (trace).

● Tekanan isi: 0,04 MPa relatif ing 20°C.

● Saben tank serial-nomer karo label komposisi gas.

5. Pengujian listrik pungkasan

● Frekuensi daya tahan: 42kV/1min (12kV unit).

● Impuls kilat: puncak 75kV (1.2/50μs).

● Discharge parsial: <5pC ing 1.2Ur (12kV = 14.4kV voltase test).

● Pangukuran resistance kontak: Direkam ing sertifikat test.

● Tes operasi mekanik: 50 siklus mbukak / nutup - ora ana owah-owahan tekanan gas.

6. Verifikasi interlock

● Kabeh interlocks mechanical dites karo pin gauge - pangukuran pasukan direkam.

7. Kemasan

● Unit kapenuhan gas disegel karo tutup transportasi ing tutup.

● Pengukur tekanan dilindhungi nganggo tutup busa

Environmentally Friendly Gas Insulation Rmu

Milestone Kontrol Kualitas

Titik Tahan QC	Metode Inspeksi	Kriteria Tolak
Tembaga mentahan	Analisis spektrometer	Konduktivitas <58 MS/m
Tangki sing dilas	Tes penetrant pewarna	Sembarang retak katon
Sawise pangatusan vakum	Pengukur kelembapan	Titik embun > -50°C
Sawise ngisi gas	Kromatografi gas	Komposisi mati dening> 2% absolut
Tes HV pungkasan	Set tes dielektrik AC	Flashover ngisor 42kV

Layanan Sawise Penjualan & Garansi

Periode garansi:

12 sasi saka tanggal commissioning utawa 18 sasi saka tanggal pangiriman (sing ana pisanan).

dijamin ing garansi:

1. Kabeh bagean mekanik (mekanisme switch, interlocks, switch bumi, indikator)

2. Integritas tangki gas (bocor amarga cacat manufaktur)

3. Kontak primer lan sekunder

4. Komposisi eko-gas (yen isi pabrik nyimpang saka sertifikat)

5. Tekanan gauge lan monitor Kapadhetan

Ora dijamin:

1. Rusak saka panyimpenan utawa instalasi sing ora bener (contone, ngeculake unit)

2. Korosi njaba amarga lingkungan agresif (contone, pabrik kimia)

3. Tumindak alam (lindhu, banjir, kilat)

4. Konsumsi (sekring, lampu indikator, baterei)

Environmentally Friendly Gas Insulation Rmu

Pitakonan sing Sering Ditakoni

Q1: Apa gas sing digunakake ing RMU isolasi gas sing ramah lingkungan?

A: Lugao Power nawakake rong pilihan:

● Pilihan A (ekonomi): N₂ + 10% SF₆ campuran – GWP ≈ 2.350 (isih 90% luwih murah tinimbang SF₆ murni).

● Opsi B (premium ijo): C5-FK (fluoroketone) + CO₂ + O₂ – GWP <600, ora ana PFAS, cocok kanggo proyek sing ngupaya ngurangi katergantungan marang gas insulasi SF₆ dhuwur-GWP..

Loro-lorone ora beracun, ora gampang kobong, lan disetujoni IEC 62271-200.

Q2: Apa kinerja gas padha karo SF6?

A: Ya, ing tekanan operasi sing padha (0.04-0.05 MPa), kekuatan dielektrik lan kemampuan arc-quenching padha. RMU sing ramah lingkungan ngliwati tes jinis sing padha karo unit SF6: tahan 42kV, nggawe sirkuit cendhak 20kA, lan 50 operasi mekanik.

Q3: Apa sing kedadeyan yen gas bocor? Apa mbebayani kanggo buruh?

A: Eco-gas ora beracun (ora kaya SF6 sing bisa ngasilake produk sampingan beracun ing arcing). Nanging, bocor gedhe ing papan sing sempit bisa ngganti oksigen. RMU Lugao Power kalebu weker tekanan rendah. Yen dipicu, ventilasi kamar sadurunge mlebu. Gas kasebut aman kanggo ambegan kanthi jumlah cilik (padha karo pelepasan pemadam kebakaran CO₂).

Q4: Apa aku bisa ngisi gas kanthi lokal yen perlu?

A: Tank disegel kanggo urip --- sampeyan ora kudu ngisi maneh ing kondisi normal (tingkat bocor <0,1% saben taun). Nanging, yen katup rusak, Lugao Power nyedhiyakake kit isi ulang kanthi campuran gas sing tepat. Kita ora nyaranake nggunakake SF6 lokal - sing bakal ngalahake tujuan lingkungan.

Q5: Apa RMU isolasi gas sing ramah lingkungan luwih larang tinimbang SF6?

A: Biaya tuku awal kira-kira 8-12% luwih dhuwur amarga campuran gas lan jalur produksi khusus. Nanging:

1. Sampeyan supaya biaya Recovery SF6 mangsa

2. Sampeyan nduweni kanggo insentif tax bangunan ijo (contone, ing Singapura, EU).

3. Akeh keperluan saiki mbayar premi kanggo switchgear SF6-free ing ngetung pengadaan.

4. Swara 20 taun siklus urip, eco-RMU Lugao iku biaya-netral utawa luwih murah.

Q6: Sertifikasi apa RMU iki?

A: Tes jinis IEC 62271-200 lengkap (sertifikasi KEMA). Tambahan:

● ISO 14001 (manajemen lingkungan manufaktur)

● tandha CE

● GB/T 3906 Cina

Q7: Apa aku bisa ngganti panel RMU SF6 sing ana nganggo eko-gas?

A: Ora, sistem penanganan gas, segel, lan setelan tekanan beda. Nanging, Daya LugaoRMU isolasi gaswis dimensi external padha lan jarak busbar paling standar SF6 RMUs. Iki ngidini "nyelehake" panggantos tanpa karya sipil.

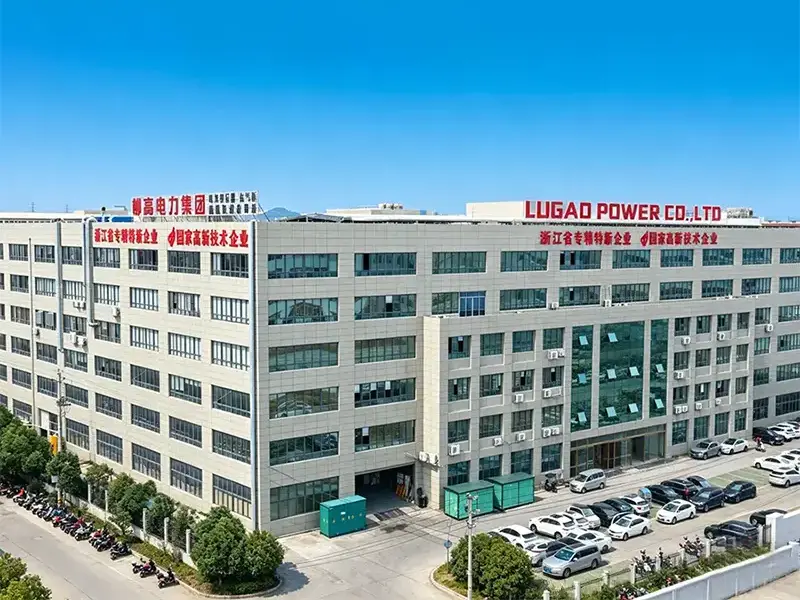

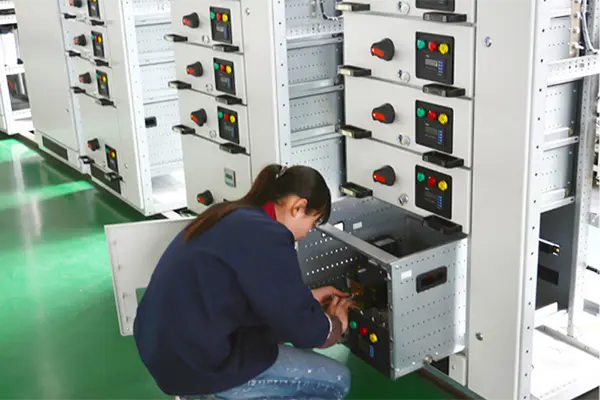

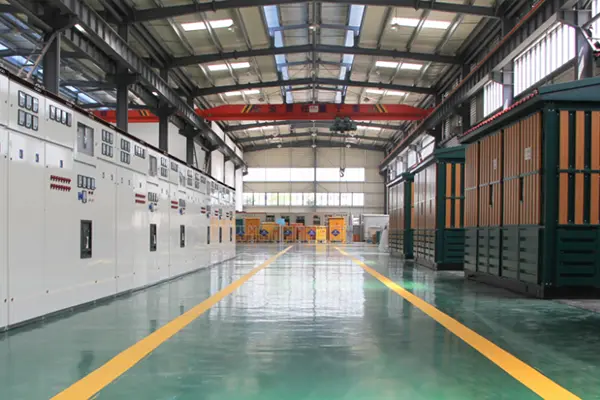

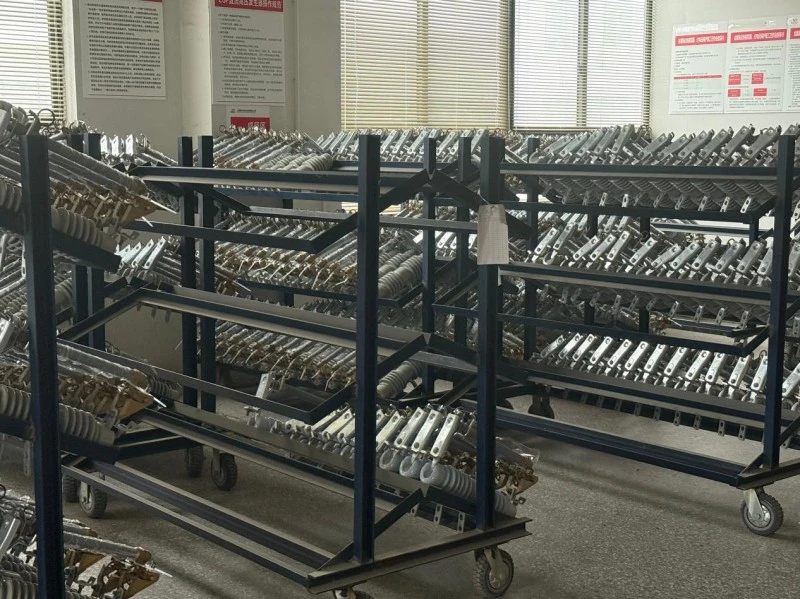

Pabrik Lugao
