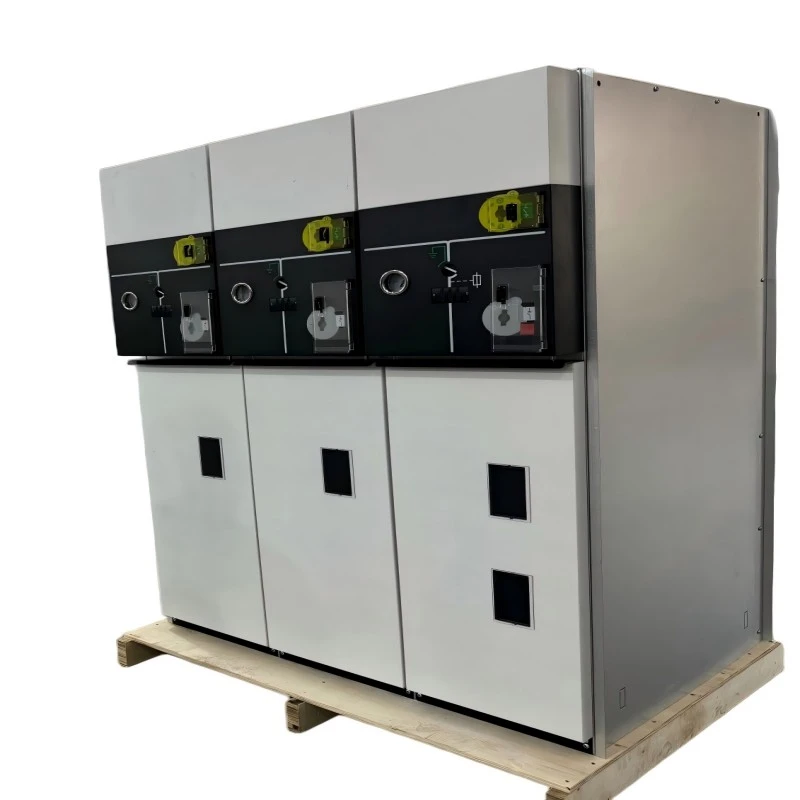

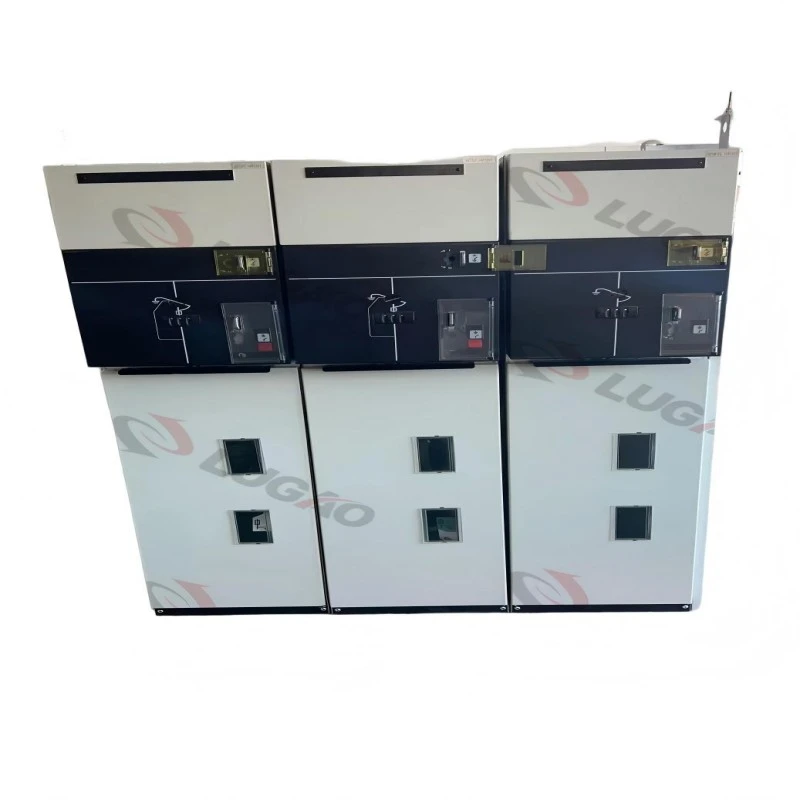

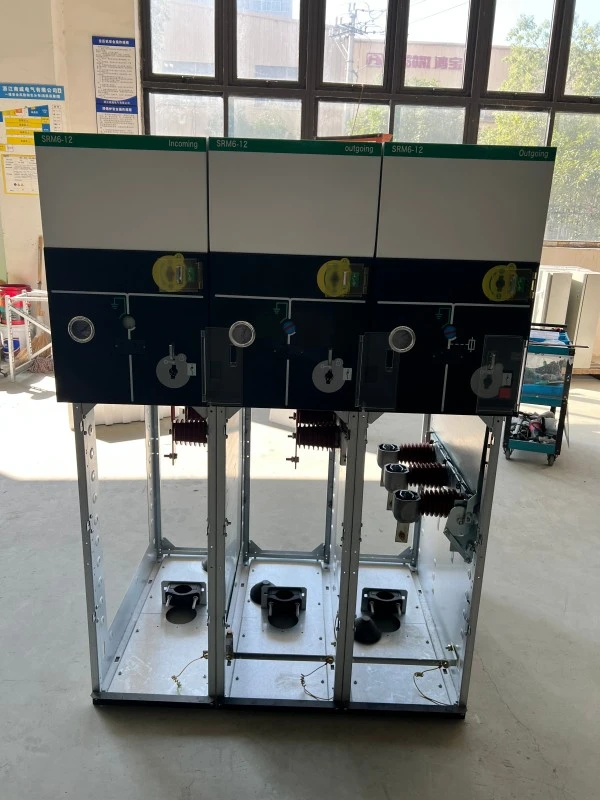

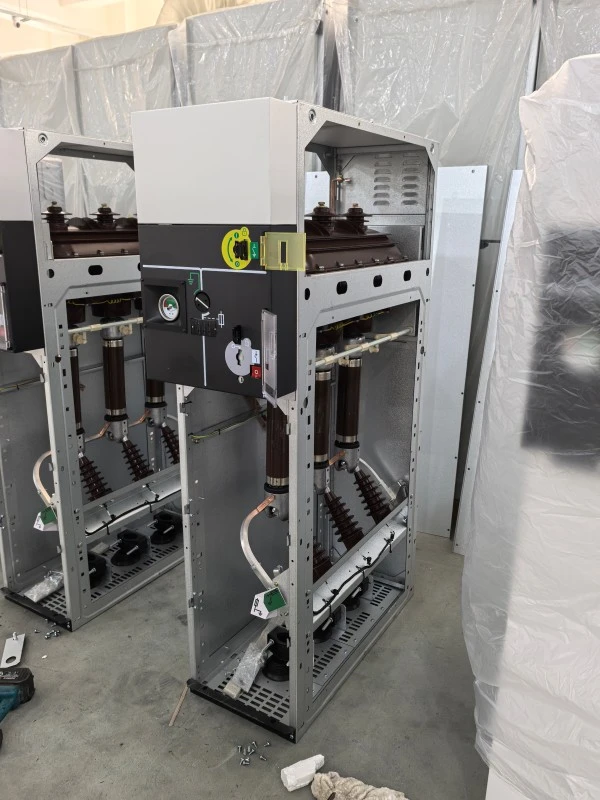

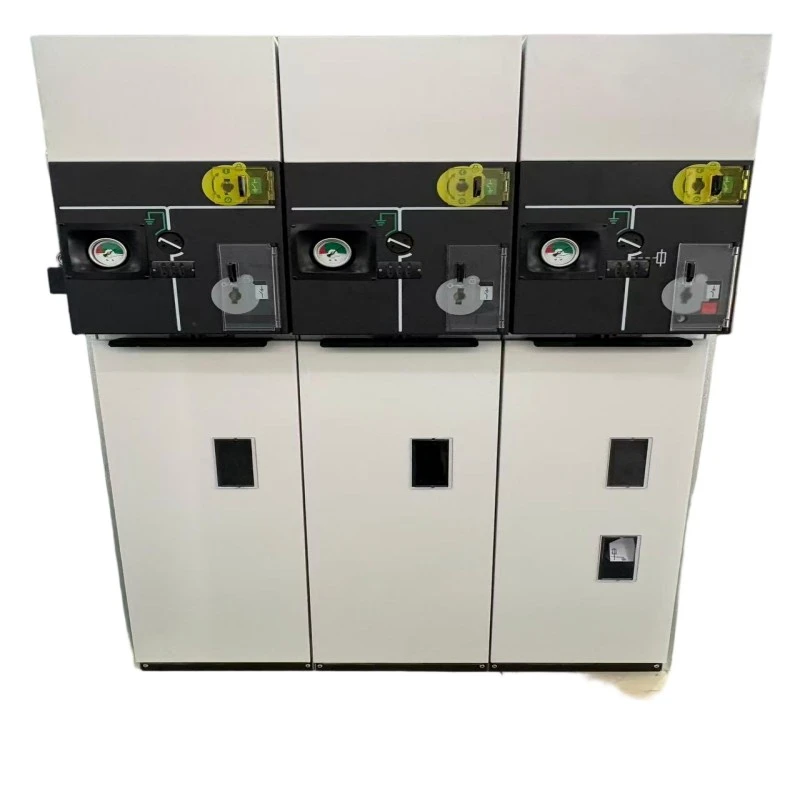

Low Gas Interlock System logam terlampir RMU

The Low Gas Interlock System logam terlampir RMU (Ring Unit Utama) yaiku switchgear sing wis diuji jinis pabrik sing dirancang kanggo jaringan distribusi voltase medium (nganti 24kV). Iki nggabungake teknologi gas terisolasi SF6 utawa bebas SF6 kanthi sistem interlock tekanan gas rendah mekanik lan listrik.

Apa sing ditindakake:

RMU kanthi aman nyambung, ngisolasi, lan nglindhungi trafo lan sirkuit kabel ing jaringan ring. "Sistem Interlock Gas Low" kanthi otomatis nyegah operasi (nutup utawa grounding) nalika tekanan gas internal mudhun ing ngisor ambang sing aman - ngilangi risiko arcing internal amarga kekuwatan dielektrik sing ora cukup. Konstruksi sing ditutupi logam nyedhiyakake proteksi fisik lan perisai elektromagnetik sing kuat.

Fungsi utama:

● Load nggawe / breaking

● Operasi ngalih bumi kanthi interlock

● Proteksi arus kesalahan (kanthi sekring utawa relay)

● Weker tekanan gas kurang lan lockout

● Katon isolasi ing pager logam

Saben logam Low Gas Interlock System terlampir RMU saka Lugao Power tundhuk karo standar IEC 62271-200 lan GB / T 3906, njamin integrasi rapi menyang kothak pinter.

Parameter Produk (Spesifikasi)

Fitur Produk lan Aplikasi

Fitur Inti (karo Bagian Q&A)

Fitur 1: Mekanisme Interlocking Tekanan Gas Rendah

Nyegah nutup utawa earthing nalika Kapadhetan gas ora cukup.

Kunci mekanik + umpan balik kontak tambahan kanggo RTU.

Fitur 2: Metal Terlampir, Tank Kanthi Disegel

Tangki stainless steel karo welding laser.

Ora ana bagean urip sing katon njaba.

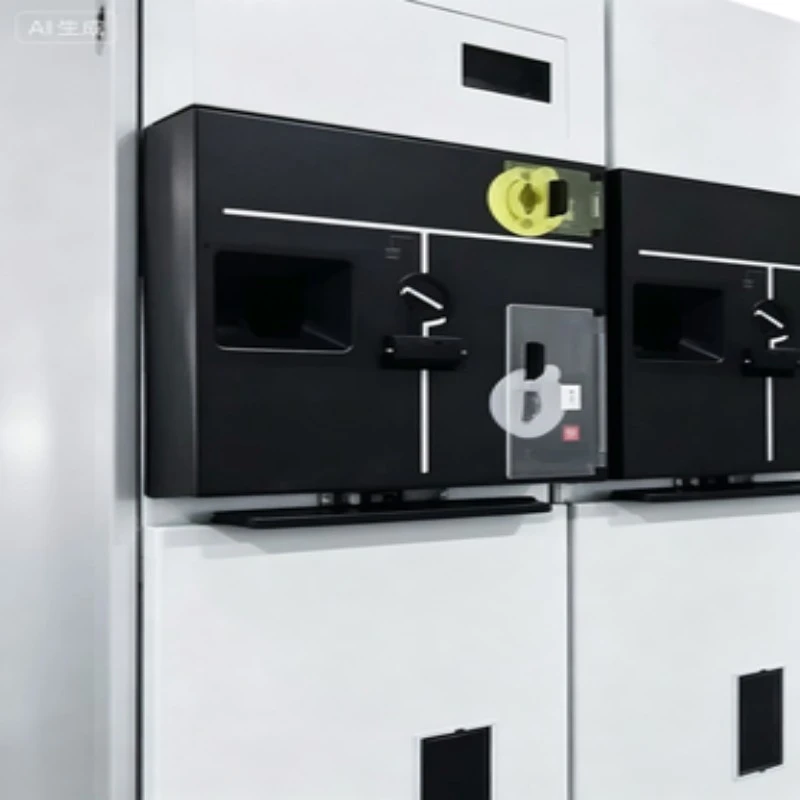

Fitur 3: Interlock Mekanik/Elektrik Terpadu

●Load switch – earth switch – front cover interlock chain.

Pranata kunci-kunci lan gembok.

Fitur 4: Desain Kompak & Modular

Jembar kurang saka 375mm saben unit.

Expandable ing loro-lorone.

Fitur 5: Sistem Gas Ramah Pangopènan

katup self-sealing; pengukur tekanan gas kanthi zona tekanan rendah ditandhani abang.

Aplikasi

1. Jaringan distribusi sekunder (kompleks perumahan & komersial)

2. Stasiun pengumpulan tenaga angin/solar (kemampuan adaptasi lingkungan)

3. EV pangisi daya hub switchgear kamar

4. Data center serep feeders

5. Jaringan ring pabrik industri

Q&A --- Fitur Produk Deep Dive

Q1: Apa interlock gas kurang mengaruhi kacepetan operasi normal?

A: Ora. Ing tekanan normal, interlock transparan. Mung nalika gas bocor (contone, amarga segel tuwa) kunci bakal melu --- biasane sawise 10+ taun. Iku nambah nul wektu tundha sak ngoper rutin.

Q2: Apa interval isi ulang gas sing khas?

A: Kanggo versi SF6,> 20 taun ing kondisi normal. Interlock gas kurang bakal micu weker sadurunge tingkat kritis, saéngga pangopènan ngrancang.

Q3: Apa logam Low Gas Interlock System terlampir RMU cocok kanggo otomatis kothak pinter?

A: Pancen. Saben unit nyedhiyakake kontak tambahan kanggo weker gas sithik, status lockout, lan posisi ngalih --- kompatibel karo IEC 61850 liwat RTU.

Rincian Produksi

Proses Manufaktur

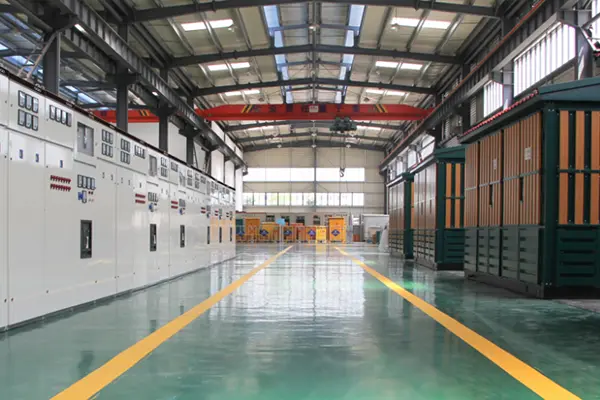

●Lugao Power Co., Ltd. mrodhuksi saben logam Low Gas Interlock System terlampirRMUing kamar resik Kelas 100.000 kanggo ngisi gas. Langkah-langkah produksi utama:

1. Tank laser cutting & robotic welding---helium bocor test (<1×10⁻⁶ mbar·L/s).

2. Vakum pangatusan & degassing --- isi Kelembapan ≤10ppm.

3. Mechanical interlock perakitan --- 5000-siklus toleransi test.

4. Kalibrasi interlock gas kurang --- nggunakake switch tekanan presisi lan mekanisme cam.

5. Tes listrik pungkasan --- frekuensi daya tahan (42kV / 1min kanggo unit 12kV).

6. Nomer seri unik --- bisa dilacak menyang sertifikat bahan mentah.

Kontrol kualitas

Saben RMU ngalami 100% tes ditampa pabrik (FAT) saben IEC.

●ow gas interlock fungsi diverifikasi ing telung titik meksa: normal, weker, lockout.

Pengukuran discharge parsial <5pC ing 1.2Ur.

Sertifikasi & Jaminan Mutu

Napa Pilih Lugao Power Co., Ltd.?

● 15+ taun ing switchgear voltase medium.

● Dhukungan siklus urip - spare parts dijamin kanggo 10 taun.

● Rekayasa khusus - tambahake pemantauan, pemanas, utawa CT jarak jauh.

"Yen sampeyan tuku logam Low Gas Interlock System sing ditutupi RMU saka Lugao, sampeyan ora mung entuk produk, nanging mitra keamanan jaringan."

Packaging & Pangiriman

Kemasan

1. RMU individu: Disegel ing tas PE anti-statis + desiccant.

2. Cushioning: 30mm EPE busa nang peti kayu.

3. Peti njaba: Plywood sing diolah kanthi panas (ISPM-15 cocog kanggo ekspor).

4. Marking: Fragile, pusat gravitasi, label diisi gas, bebaya interlock.

Pangiriman

1. Pelabuhan: Shanghai / Ningbo.

2. Wektu timbal: 25 dina kerja kanggo unit 630A standar (urutan sampel 15 dina).

3. Dokumen pengiriman: Daftar kemasan, invoice komersial, bill of lading, laporan tes, sertifikat kalibrasi interlock.

Cathetan transportasi gas

SF6 utawa unit sing diisi eco-gas dikirim minangka "barang sing ora mbebayani" miturut UN 3166 (mesin nganggo gas). Kabeh klep disegel lan dilindhungi.

FAQ

Q1: Apa wektu babar pisan kanggo logam Low Gas Interlock System terlampir RMU?

A: Lugao Power menehi 12 sasi saka tanggal commissioning utawa 18 sasi saka kiriman (mana wae sadurungé). Mekanisme interlock gas kurang ditutupi 5 taun.

Q2: Apa interlock gas kurang bisa dilewati ing darurat?

A: Ora-by desain. Bypass bakal ngalahake safety. Nanging, kita nyedhiyakake kit isi ulang gas sementara kanggo mulihake tekanan sajrone 30 menit. Tansah tindakake lockout-tagout.

Q3: Apa sampeyan nyedhiyakake latihan instalasi?

A: Nggih. We offer panuntun dhumateng video remot gratis, lan latihan ing situs kanggo pesenan ndhuwur 10 Unit.

Q4: Pripun verifikasi fungsi interlock gas kurang sadurunge instalasi?

A: Gunakake port test ing monitor Kapadhetan gas. Alon-alon ngeculake gas - ing ambang weker (0.03MPa) sampeyan bakal krungu relay weker; ing ambang lockout (0.02MPa) poros operasi ngalih mechanically pamblokiran. Iki dituduhake ing video pabrik kita.

Q5: Apa RMU iki kompatibel karo gas SF6-free?

A: Nggih. Lugao Power nawakake logam Low Gas Interlock System terlampir RMU karo N2 / SF6 campuran (70% / 30%) utawa gas adhedhasar C4-FN. （Medium gas lan ambang interlock dikonfigurasi miturut sistem insulasi sing dipilih.）Ambang tekanan interlock diitung maneh kanggo saben jinis gas.
