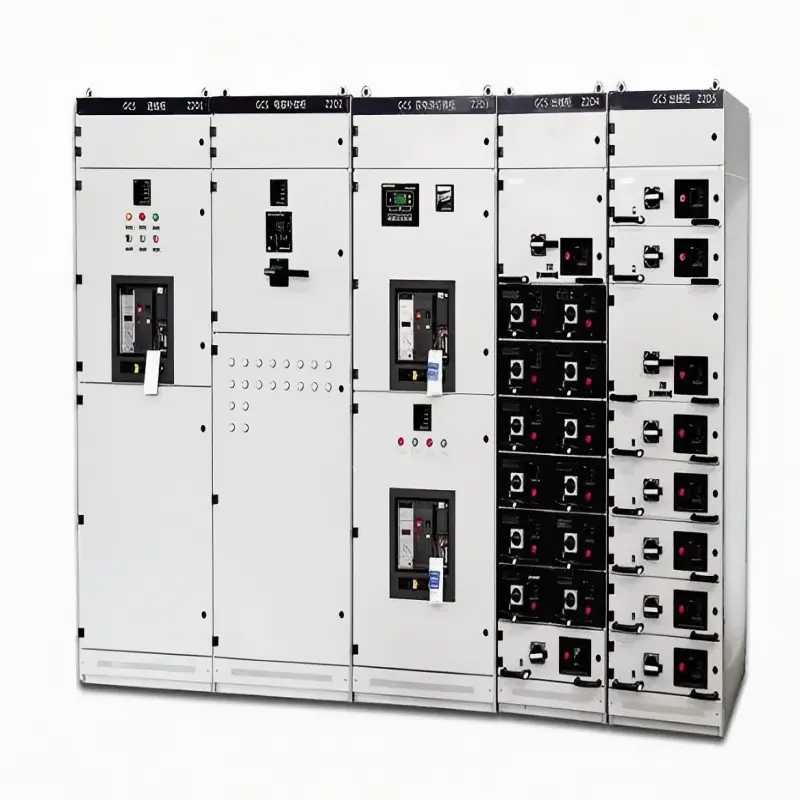

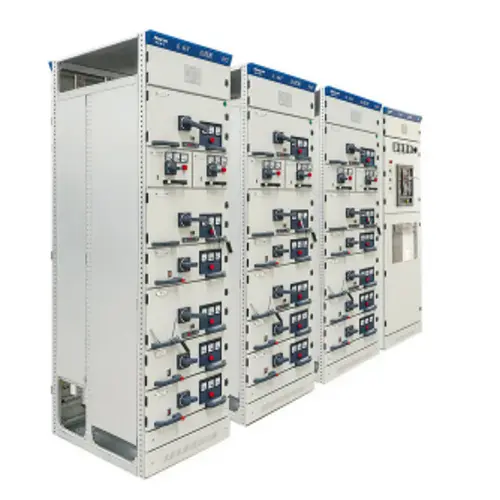

MCS Low Voltage Intelligent Laci Kabinet Switchgear

Lugao Power Co., Ltd. banget nyaranake sampeyan tuku MCS Low Voltage Intelligent Drawer Cabinet Switchgear, switchgear tarik-metu voltase rendah generasi sabanjure sing nggabungake intelijen sing dipasang kanthi linuwih mekanis. Kaluwihan inti kalebu ngawasi posisi laci wektu nyata, bebaya suhu prediktif, kemampuan remot kontrol, lan kontak sekunder tanpa pangopènan. Platform cerdas iki nyuda downtime sing ora direncanakake lan mbisakake manajemen daya sing didorong data.

Kirim Pitakonan

Deskripsi Produk

Switchgear Kabinet Laci Cerdas Tegangan Rendah MCS yaiku avoltase kurang (nganti 690V AC) switchgear tertutupDéwan dirancang kanggo distribusi daya cerdas lan kontrol motor. Saben unit fungsional-kalebu pemutus feeder, wiwitan motor, modul ngoper kapasitor, lan unit instrumentasi-dilebokake ing laci baja sing bisa ditarik kanthi lengkap menyang cradle tetep kanthi kontak primer lan sekunder sing nyelarasake dhewe.

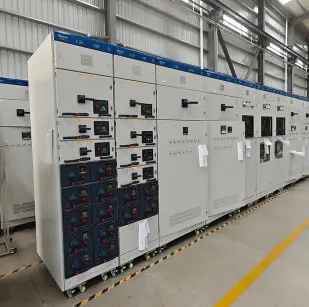

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

Apa sing ditindakake?

● Distribusi daya kanthi aman menyang pirang-pirang sirkuit hilir

● Ngontrol motor (wiwitan, mandheg, mundur, regulasi kacepetan liwat wiwitan alus utawa VFD)

● Nglindhungi peralatan karo short-circuit, overload, lan koordinasi lemah

● Ngawasi data energi sacara lokal liwat LCD sing dibangun ing saben laci utawa saka jarak adoh liwat RS485/Modbus/Ethernet IP

● Nyedhiyakake tandha pangopènan prediktif nalika nyandhang kontak, kenaikan suhu, utawa posisi laci sing ora normal dideteksi

Intine, kabinet iki ngowahi switchboard voltase rendah tradisional dadi aset sing cerdas, bisa ditularake, lan bisa dijaga.

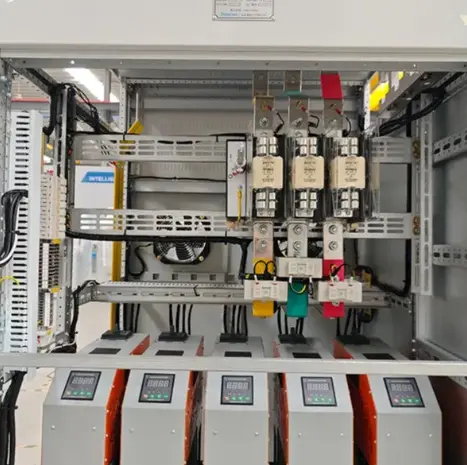

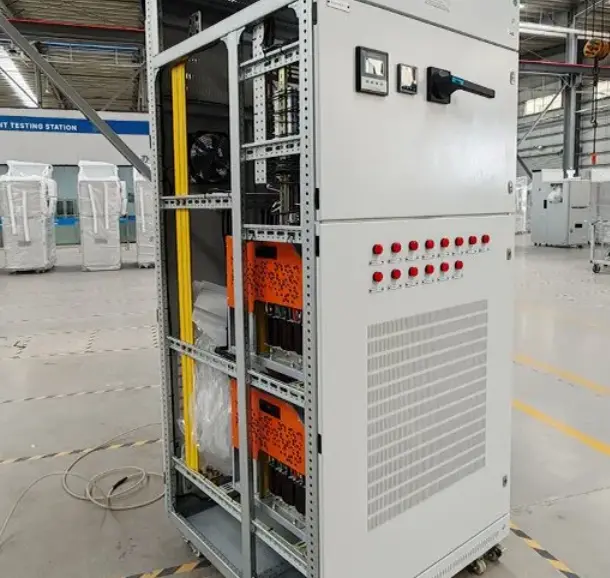

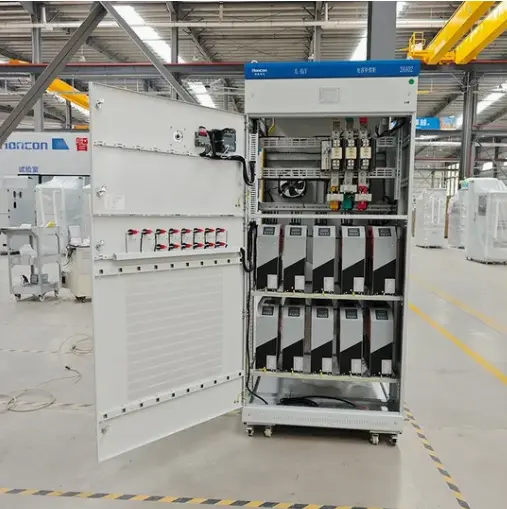

MCS intelligent drawer cabinet internal structure MCS draw-out drawer unit with monitoring module MCS switchgear busbar and cable compartment

Parameter produk

Paramèter	Spesifikasi
Rated Insulation Voltage (Ui)	1000V
Tegangan Operasional Rated (Ue)	400V / 690V AC
Rated Saiki (Busbar)	Nganti 6300A gumantung konfigurasi kabinet lan syarat proyek
Dirating Saiki (Laci)	Nganti 800A saben laci (luwih gedhe karo bagean tetep)
Nilai Tahan Sirkuit Pendek (ICW)	Nganti 100kA sajrone 1 detik, tundhuk desain lan dokumentasi tes sing dikonfirmasi
Rated Peak Tahan (Ipk)	220kA
Ukuran laci	8E/2, 8E, 16E, 24E (saben IEC 61439-2)
Indikasi Posisi Laci	Disambungake / Test / Terisolasi / Ditarik (kanthi serep sensor elektronik)
Protokol Komunikasi	Modbus RTU, Modbus TCP, Profibus DP, EtherNet/IP (opsional)
Parameter ngawasi saben Laci	Arus, voltase, daya, energi, suhu (3 poin), level nyandhang kontak
Kelas Proteksi (Enklosur)	IP40 (standar), IP54 (opsional)
Suhu operasi	-5°C nganti +45°C (derating ndhuwur 40°C)
Kelembapan	≤85% non-kondensasi
Standar	IEC 61439-1, IEC 61439-2, GB/T 7251.8

Fitur Product lan Aplikasi

Fitur Utama MCS Low Voltage Intelligent Laci Kabinet Switchgear

Fitur	Katrangan
Waca digital posisi laci	Saben laci nglaporake posisi sing tepat (Sambung / Tes / Terisolasi) menyang HMI tengah. Ora ngira maneh.
Ngawasi suhu cerdas	Telung sensor PT100 saben laci ngukur kontak utama, sasis, lan suhu sekitar. Tandha ing 85 ° C.
Chip memori non-molah malih ing saben laci	Nyimpen ID laci, rating, riwayat pangopènan, lan jam kerja. Laci plug-and-play sing ngenali dhewe.
Pilihan laci bermotor	Kanggo laci arus dhuwur (≥400A), selipan/penarikan remot liwat motor DC 24V. Operator tetep ing njaba zona lampu kilat busur.
Pemanas anti-kondensasi kanthi sensor kelembapan	Pemanas otomatis diuripake nalika kelembapan relatif> 70% ing njero kandang. Nyegah arus bocor.
Pangukuran energi terpadu (Kelas 1.0)	Saben laci kalebu chip pangukuran energi; ora perlu meter eksternal.

Aplikasi Khas

● Pusat data - ngawasi feeder wektu nyata lan operasi pemutus remot

● Rumah Sakit - panggantos laci cepet tanpa mengaruhi beban kritis

● Pabrik perawatan banyu - toleransi kelembapan sing dhuwur kanthi pemanas anti-kondensasi

● Manufaktur otomotif - motor diwiwiti kanthi indikasi nyandhang prediktif

● Komersial dhuwur-munggah - sub-metering energi saben lantai tenant dening laci

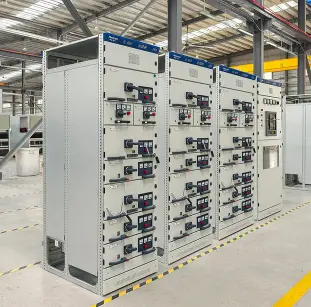

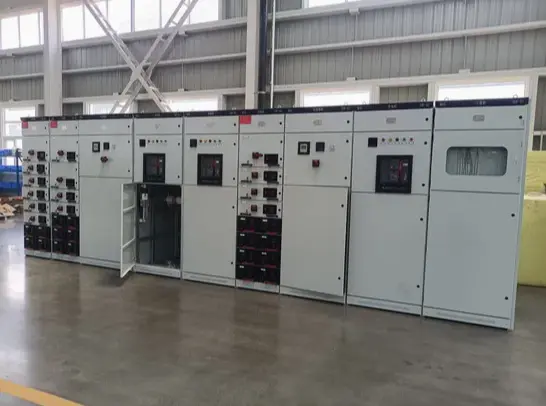

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

Rincian Produksi

Saben MCS Low Voltage Intelligent Laci Kabinet Switchgear saka Lugao Power Co., Ltd. dibangun kanthi presisi lan rinci:

● Manufaktur Enclosure: 1.5mm kanggo 2.0mm seng-dilapisi baja, pigura kanthi gandheng. Powder coating RAL 7035, ketebalan minimal 70μm. Uji semprotan uyah ≥400 jam saben ISO 9227.

● Sistem Busbar: Tembaga ETP konduktivitas dhuwur (kemurnian 99,9%). Kabeh sambungan dilapisi perak (minimal 8μm). Busbar kanthi terisolasi kanthi lengen sing bisa nyusut panas kanthi rating 1000V.

● Sasis laci: Kawangun saka baja cold-rolled 2.5mm karo passivation tahan karat. Rel panuntun polimer pelumas dhewe njamin gerakan lancar kanggo> 5.000 siklus.

● Kontak utama: Tip paduan tembaga-tungsten ing lengen sing diisi spring. Permukaan kontak sing dilapisi perak. Dirating kanggo 3.000 operasi listrik tanpa re-plating.

● Kontak sekunder: 24-pin konektor plug-in dilapisi salaka karo pin emas-flashed. Resistansi kontak <1mΩ. Dirating kanggo 10.000 siklus sisipan/ekstraksi.

● Elektronik cerdas: Komponen kelas industri dirating -25°C nganti +85°C. Saben controller laci ngalami burn-in lan kalibrasi 72 jam sing bisa dilacak miturut standar nasional.

● Pengujian pabrik: Saben unit ngalami uji dielektrik (2.5kV / min), tes kenaikan suhu (ing arus 1.1x), lan uji komunikasi fungsional. Laporan tes diarsipaké kanggo 15 taun.

Sertifikasi & Jaminan Kualitas - Napa Pilih Lugao?

Sertifikasi	Rincian
IEC 61439-2	Desain sing cocog karo IEC 61439-1/2. Ketik dokumen tes utawa laporan pemeriksaan pihak katelu bisa diwenehake miturut syarat proyek.
ISO 9001:2015	Sistem manajemen mutu
ISO 14001:2015	Manajemen lingkungan
Tandha CE	Kepatuhan LVD lan EMC
RoHS	Kabeh modul elektronik bebas timbal lan selaras karo RoHS

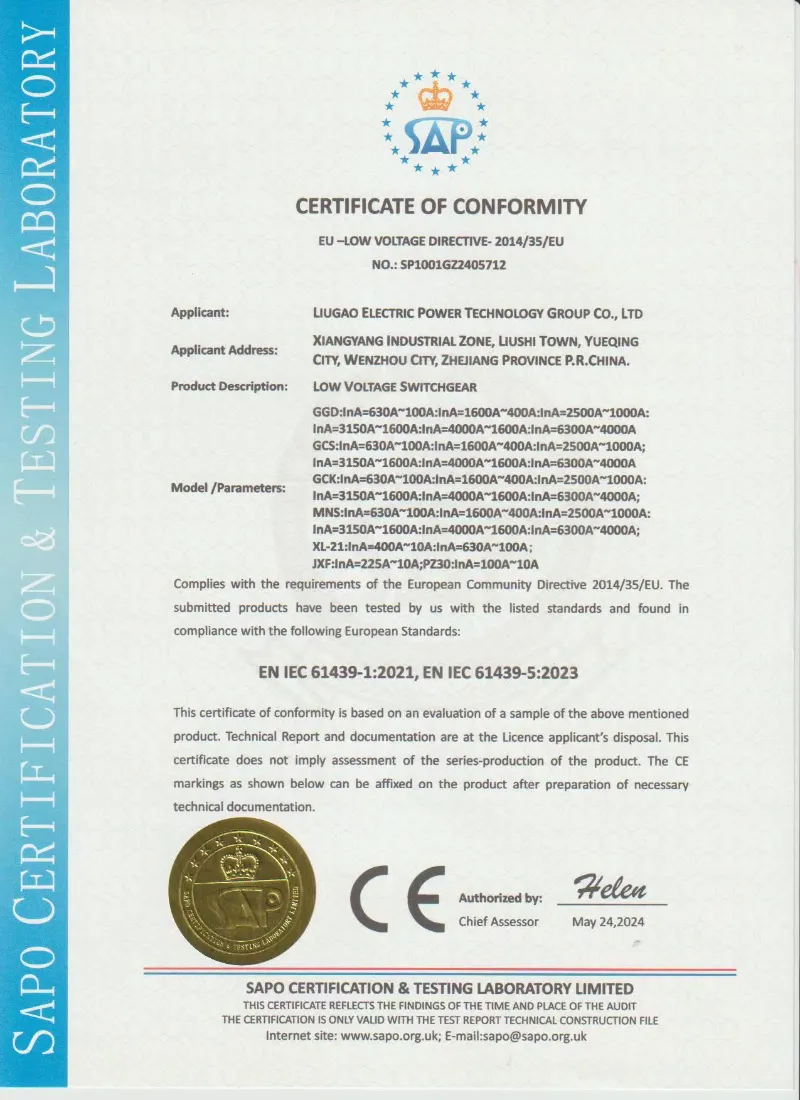

IEC 61439 of MCS Low Voltage Intelligent Drawer Cabinet Switchgear

Lugao ISO 9001 quality management certificate

Kenapa Pilih Lugao Power?

Kapabilitas	Solusi Lugao
Intelligence laci	Ngawasi posisi laci, suhu, energi lan status operasi kasedhiya
Komunikasi	Modbus RTU / TCP lan protokol liyane kasedhiya gumantung syarat project
Laci bermotor	Desain laci bermotor opsional kanggo unit laci arus dhuwur
Pangiriman	Wektu pangiriman gumantung saka konfigurasi, jumlah lan merek komponen
Garansi	Garansi standar kanthi dhukungan tambahan opsional adhedhasar persetujuan proyek

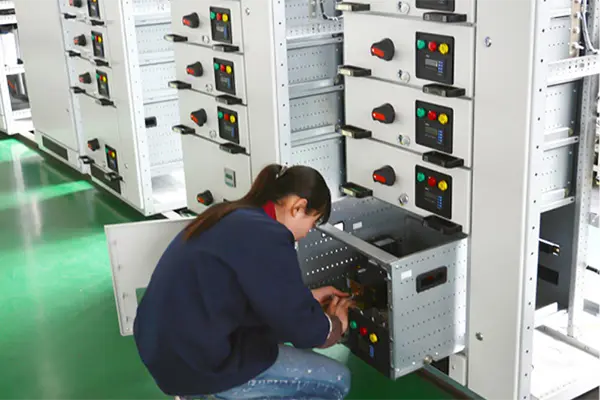

Lugao low voltage switchgear production workshop lugao Lugao factory testing for MCS low voltage switchgear

Pilihan Kustomisasi

Konfigurasi Listrik	Unit mlebu, unit feeder, unit kontrol motor, unit kompensasi kapasitor
Ukuran laci	8E / 2, 8E, 16E, 24E miturut syarat mbukak
Komunikasi	Modbus RTU, Modbus TCP, Profibus DP, Ethernet/IP opsional
Fungsi Monitoring	Saiki, voltase, energi, suhu, posisi laci lan status weker
Merk Komponen	ABB, Schneider, Siemens, CHINT utawa merek tartamtu proyek
Sistem Busbar	Busbar tembaga utawa aluminium, tingkat arus lan sirkuit cendhak sing disesuaikan
Pangreksan IP	IP40 standar, IP54 opsional
Dokumentasi	Diagram garis tunggal, gambar tata letak, diagram pengkabelan, jadwal laci lan laporan tes

Pitakonan sing Sering Ditakoni

P1: Apa memori onboard laci bisa urip nalika mati listrik?

A: Nggih. Chip FRAM non-molah malih nahan data kanggo paling 10 taun tanpa daya external. Jam mlaku, log acara, lan data nyandhang kontak disimpen.

Q2: Apa protokol komunikasi mbukak utawa kepemilikan?

A: Bukak. Kita nggunakake standar Modbus RTU / TCP ndhaftar (didokumentasikan ing manual kita). Sampeyan bisa nyambung menyang SCADA, PLC, utawa BMS pihak katelu tanpa lisensi gateway tambahan.

Q3: Apa sing kedadeyan yen sensor suhu laci gagal?

A: Controller bakal nglaporake "Sensor Fault" ing LCD laci lan liwat komunikasi. Operasi mekanik tetep ora kena pengaruh. Kit sensor panggantos bisa diinstal ing sangisore 5 menit tanpa mbusak laci.

Q4: Apa aku bisa pesen laci cadangan tanpa pemutus sirkuit utama?

A: Nggih. Iki diarani "cangkang laci cerdas kosong" - kalebu sasis, kontak sekunder, chip memori, lan elektronik ngawasi nanging tanpa pemutus utama. Sampeyan bisa nginstal breaker pilihan dhewe mengko.
