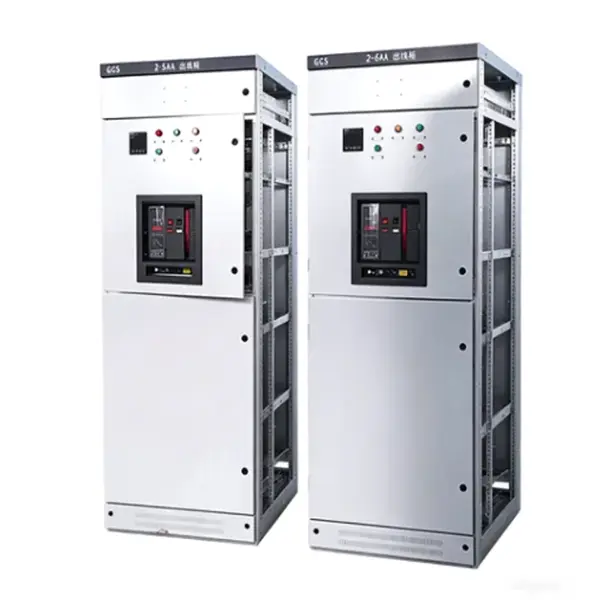

GCS Draw-out Type Low Voltage Panel Switchgear

GCS Draw-out type Low Voltage Panel Switchgear minangka rakitan switchgear terlampir canggih sing direkayasa kanthi tliti kanggo panrima daya, distribusi, lan kontrol motor cerdas ing sistem industri AC telung fase sing beroperasi ing voltase sing dirating nganti 400V (kanthi rating insulasi tekan 1000V) lan arus dirating busbar utama horisontal nganti 4000A. Minangka penyangga inti saka pusat distribusi daya voltase-rendah modern, GCS Draw-out tipe Low Voltage Panel Switchgear nggabungake suite komprehensif komponen primer lan sekunder-kalebu pemutus sirkuit udara (ACB), pemutus sirkuit kasus cetakan (MCCB), kontaktor, relay kakehan termal, pengontrol logika sing bisa diprogram (PLC), lan meter modul digital sing bisa diganti kanthi multifungsi.

Parameter Produk (Spesifikasi)

Ing ngisor iki minangka tabel spesifikasi teknis kanggo Switchgear Panel Tegangan Rendah GCS Draw-out standar.

Frekuensi Dirating 50Hz / 60Hz Standar sing Ditrapake IEC 61439-1/2, GB/T 7251 Instalasi Ing njero ruangan, ngadeg ing lantai Posisi Laci Disambungake, Tes, Pedhot lan Dicopot Posisi Entri Kabel Entri kabel ndhuwur utawa ngisor Materi Busbar Tembaga utawa aluminium miturut konfigurasi proyek Suhu sekitar utawa proyek -40°C Suhu sekitar + 45°C ≤2000m standar, dhuwur sing luwih dhuwur kasedhiya dening konfirmasi desain.

Fitur Produk lan Aplikasi

Q1: Apa fitur fungsional sing menonjol saka Switchgear Panel Tegangan Rendah GCS Draw-out iki?

A: GCS Draw-out Tipe Low Voltage Panel Switchgear ditondoi dening interchangeability dhuwur lan safety. Laci fungsional kanthi rating sing padha bisa diijolake, ngilangi kesalahan kabel sajrone panggantos darurat. Uga nduweni mekanisme interlock mekanik sing tepat sing ngetrapake urutan "Off-Position-Test-On", nyegah operator saka nyambungake utawa medhot sirkuit ing beban. Kajaba iku, desain ventilasi maju njamin boros panas sing efektif kanggo sirkuit arus dhuwur.

Q2: Skenario endi sing paling cocog kanggo switchgear iki?

A: GCS Draw-out Tipe Low Voltage Panel Switchgear saenipun cocog kanggo sektor nuntut daya tanpa gangguan lan Recovery fault cepet. Aplikasi umum kalebu kilang petrokimia (kanggo kontrol pompa lan kompresor), pabrik manufaktur skala gedhe (jalur produksi otomatis), sistem tambahan pembangkit listrik, transit rel kutha, lan gardu menara komersial. Desain tarik-metu ndadekake pilihan sing disenengi kanggo lingkungan misi-kritis ngendi downtime kudu nyilikake.

Rincian Produksi

1. Fabrikasi Rangka Kabinet - Struktur Rekayasa Presisi

Kandang saka Lugao Power's GCS Draw-out type Low Voltage Panel Switchgear diwiwiti kanthi lembaran baja gulungan kadhemen berkualitas tinggi, dipilih kanggo flatness lan integritas struktural sing unggul. Kabeh panel baja diproses liwat pusat punching turret CNC lan mlengkung sing diimpor, entuk akurasi sudut mlengkung ing ± 0.5 ° lan presisi posisi bolongan ing ± 0.1mm. Sawise dibentuk, pigura ngalami perawatan permukaan multi-tahap: degreasing, pickling asam, fosfat, lan lapisan wêdakakêna epoksi elektrostatik, banjur dipanggang ing suhu 180-200 ° C kanggo mbentuk finish sing atos lan tahan karat. Kabinet sing dirakit entuk proteksi IP30 nganti IP40, kanthi efektif nglindhungi komponen internal saka bledug, kelembapan, lan kontak sing ora disengaja.

2. Sistem Busbar - Inti Tembaga Konduktivitas Tinggi

Kabeh busbar utama, vertikal, lan cabang digawe saka tembaga elektrolitik kemurnian 99,95% (kelas T2), njamin konduktivitas ≥ 98% IACS. Lumahing busbar nampa perawatan multi-lapisan-salah siji dilapisi timah, dilapisi salaka, utawa ditutupi karo sleeving insulasi panas-nyusut voltase dhuwur-kanggo nyegah oksidasi lan nambah boros termal. Saben sambungan busbar dikencengi nganggo alat torsi sing dikalibrasi lan ditandhani kanggo keterlacakan, ngilangi titik panas lokal sing bisa ngrusak linuwih jangka panjang.

3. Majelis Laci - Prosedur Tuning "Telung Pass".

Saben unit fungsional sing ditarik metu ngalami tuning slide telung pass eksklusif:

1: Pandhuan ril dipasang kanthi manual lan diatur kanggo keselarasan awal.

2: Laci dilebokake lan ditarik ing kahanan tanpa beban kanggo verifikasi kelancaran mekanik lan keterlibatan kait.

3: Ing testing continuity electrical, laci wis cycled kaping pirang-pirang nalika ngawasi utami lan secondary plug-in resistance kontak. Mung unit sing nyukupi ambang operasi lancar sing disetujoni.

Prosedur sing ketat iki njamin saben laci bisa mlaku kanthi gampang lan njaga kontak listrik sing sampurna ing jarak perjalanan lengkap.

4. Kaluwihan Competitive - Toleransi kenceng lan Kontak Superior

Dibandhingake karo alternatif pasar standar, kaluwihan manufaktur Lugao Power nyata lan bisa diukur:

Kontrol Toleransi Guide-Track: Kita njaga celah mekanisme laci ing ± 0.5mm (industri umum yaiku ≥±1.0mm). Toleransi sing luwih kenceng iki nyegah laci supaya ora kedher utawa kedher sajrone operasi, langsung ngilangi panyebab utama saka nyandhang kontak utama lan panas banget.

Konektor Primer Berlapis Perak: Kabeh kontak plug-in digawe saka campuran tembaga lan rampung kanthi lapisan plating perak kanthi ketebalan ≥6μm. Rintangan kontak perak sing luwih murah lan sifat anti-oksidasi sing apik banget nyuda mundhut daya ing titik sambungan, nambah kabeh GCS Draw-out jinis Low Voltage Panel Switchgear stabilitas termal lan efisiensi energi jangka panjang.

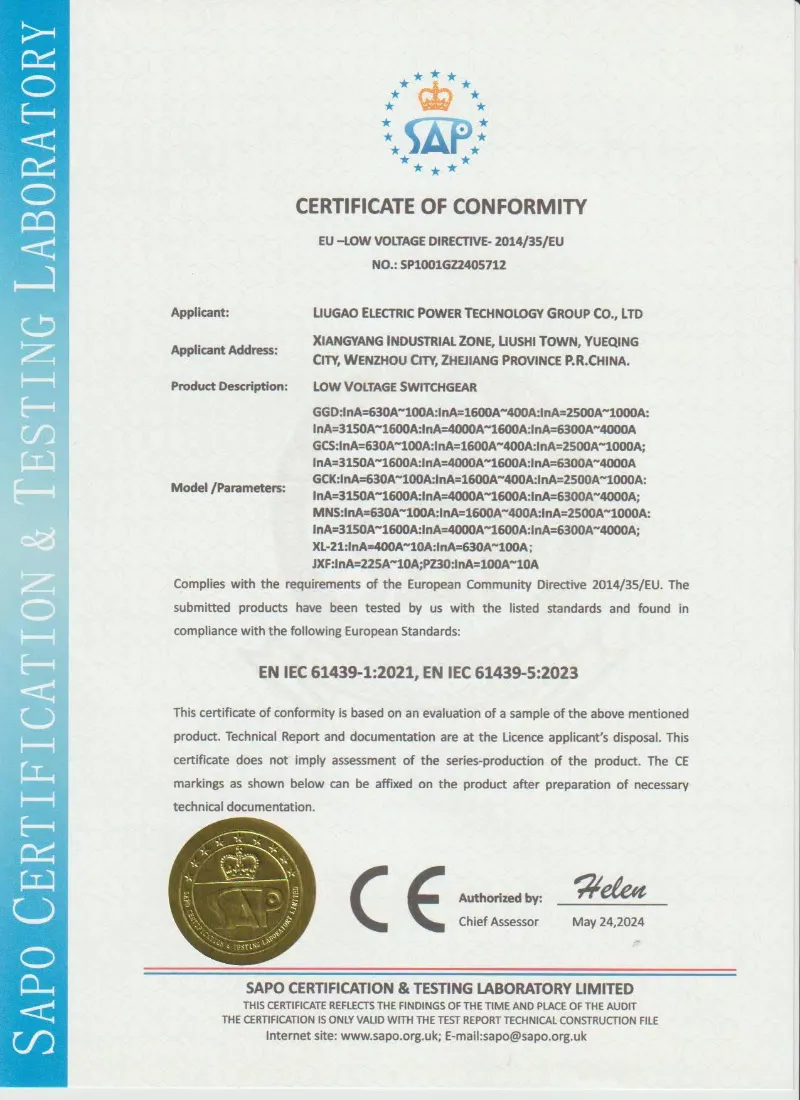

Sertifikasi lan Jaminan Kualitas

Lugao ngasilake switchgear tegangan rendah jinis tarik GCS miturut syarat teknis proyek lan standar switchgear tegangan rendah sing ditrapake kayata IEC 61439-1/2 lan GB / T 7251. Inspeksi rutin lan laporan tes bisa diwenehake sadurunge dikirim miturut persetujuan teknis sing dikonfirmasi.

• Desain lan tes adhedhasar IEC 61439-1/2
• GB / T 7251 adhedhasar manufaktur lan pengawasan
• Tes tahan frekuensi daya
• Tes ketahanan isolasi
• Tes operasi mekanik kanggo unit laci
• Inspeksi fungsi interlock
• Wiring sekunder lan tes operasi fungsional
• Inspeksi torsi sambungan busbar
• Laporan tes rutin sadurunge dikirim
• Foto inspeksi pabrik kasedhiya ing panyuwunan



Packaging, Pengiriman & Layanan Sawise-sales

Packing lan Pengiriman:

Saben GCS Draw-out jinis Low Voltage Panel Switchgear pisanan dibungkus nganggo film PE kanggo ngusir kelembapan lan bledug, banjur dibungkus ing peti kayu sing difumigasi lan dikuatake nganggo tali baja. Kita nggunakake kemasan sing disegel vakum kanggo komponen elektronik sing sensitif lan sudhut protèktif sing dibungkus kanthi lengkap kanggo nyegah karusakan impact transit. Pengiriman standar liwat wadhah 20GP / 40HQ, kanthi kiriman sing diasuransiake dening perusahaan asuransi laut sing unggul ing donya kanggo nglindhungi investasi sampeyan kanthi lengkap.




Layanan sawise-sales:

Lugao Power Co., Ltd. menehi babar pisan lengkap 12-sasi saka tanggal commissioning (utawa 18 sasi saka tanggal pangiriman, whichever rawuh dhisik). Layanan kita kalebu dhukungan hotline teknis 24/7, pandhuan video remot, lan layanan ing situs saka insinyur sing disertifikasi yen perlu. Yen ana kegagalan kinerja ing kahanan operasi normal, kita nyedhiyakake bagean perbaikan utawa panggantos kanthi gratis.




Pitakonan & Jawaban Pelanggan

P: Apa GCS Draw-out type Low Voltage Panel Switchgear kompatibel karo sistem busway sing wis ana?

A: Ya, kompatibilitas diamati kanthi ketat. Kita ngatur flange riser sambungan saka GCS Draw-out jinis Low Voltage Panel Switchgear kanggo selaras sampurna karo trafo hulu lan antarmuka busway hilir. Mangga wenehi gambar tata letak switchgear ing situs nalika tahap konfirmasi teknis supaya kita bisa ngatur titik sambungan.




P: Apa sing kedadeyan yen laci gagal sajrone operasi? Apa aku bisa ndandani tanpa mati lengkap?

A: Sabenere, cepet hot-swapping minangka kauntungan inti. Sampeyan mung nguripake pemutus sirkuit ing kompartemen tartamtu menyang "Mati," mbatalake unit sing rusak, lan geser ing suku cadang sing padha. Liyane saka GCS Draw-out jinis Low Voltage Panel Switchgear terus operasi, mulihake daya ing sawetara menit.




P: Kepiye sampeyan nyegah kedadeyan lampu kilat busur sajrone pangopènan ing ruang busbar?

A: Keamanan iku sing paling penting. Kompartemen busbar utama lan cabang wis kompartemen kanthi lengkap. Kita nginstal alangan busur-bukti antarane kamar unit tarik-metu lan kamar busbar vertikal. Nalika ngakses bagean busbar, kabeh unit fungsi jejer bisa padlocked aman ing posisi "Disconnected / Test".
