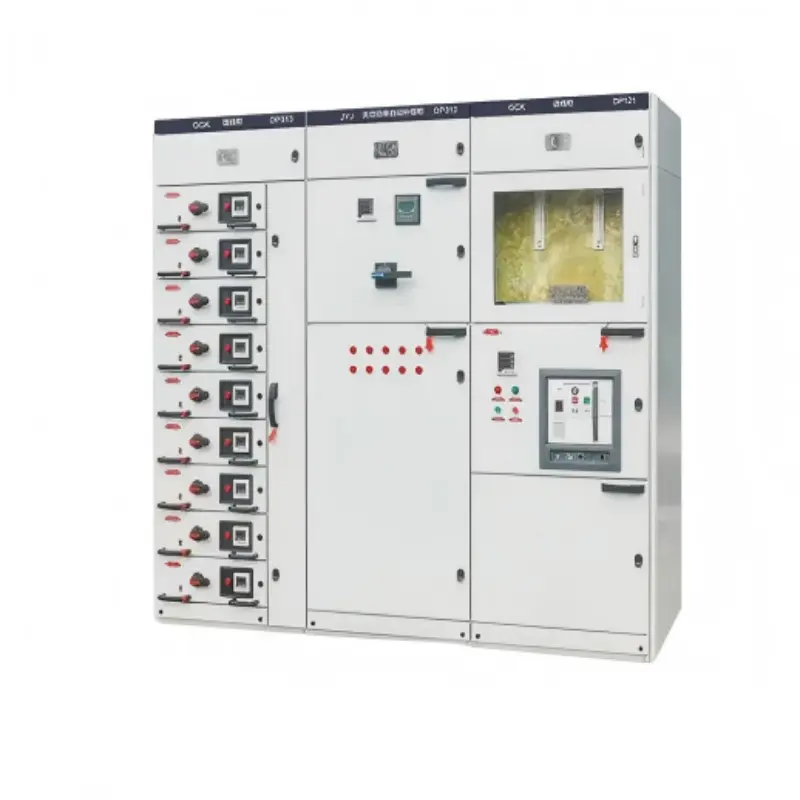

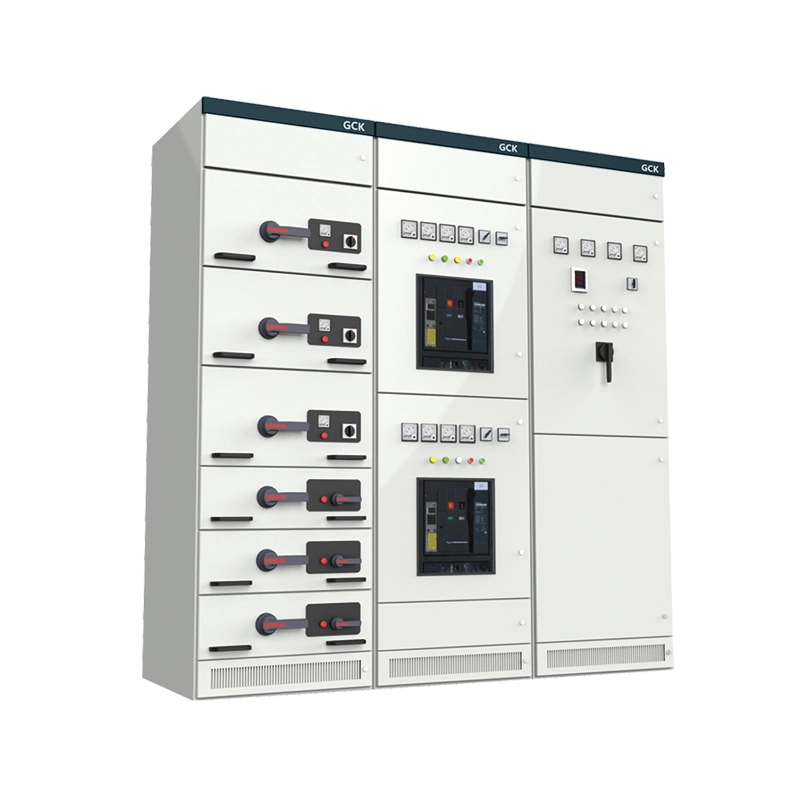

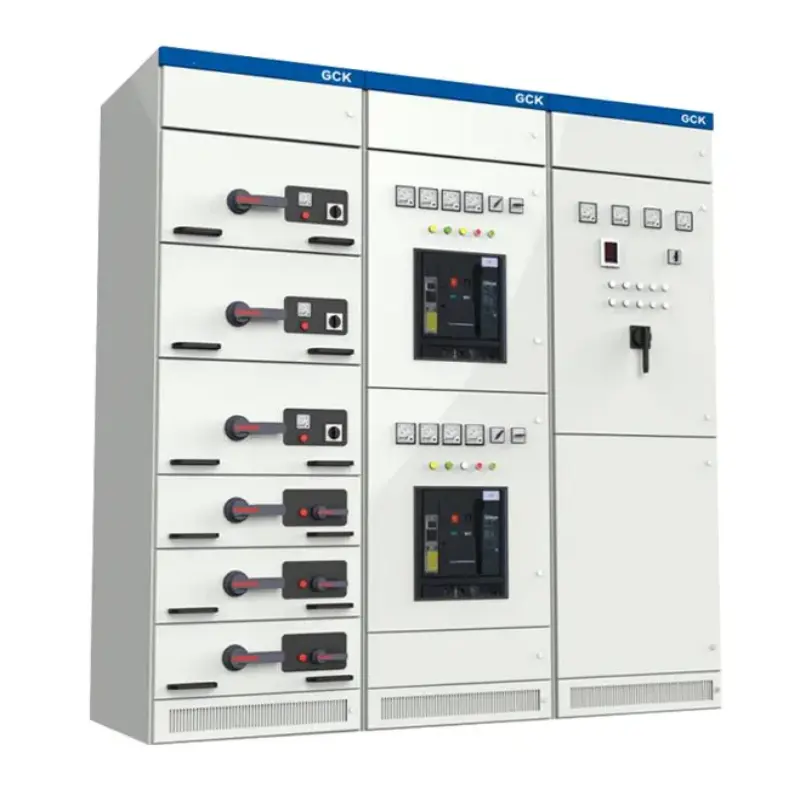

GCK C-profil Majelis Ekonomi Ngalih Kabinet

Lugao Power Co., Ltd. banget nyaranake sampeyan tuku GCK C-profil perakitan Ekonomi Ngalih Kabinet, a budget-sadar kurang voltase tarik-metu switchgear nampilaken pigura C-profil bolted tinimbang welding tradisional. Kaluwihan inti kalebu perakitan ing situs kanthi cepet, konfigurasi ulang fleksibel, tahan korosi galvanis, lan fungsi tipe laci kanthi biaya lemari sing dilas kanthi lengkap. Sampurna kanggo proyek sing regane cocog karo linuwih.

Kirim Pitakonan

Deskripsi Produk

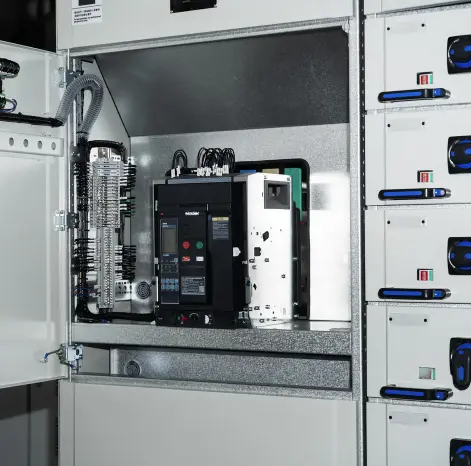

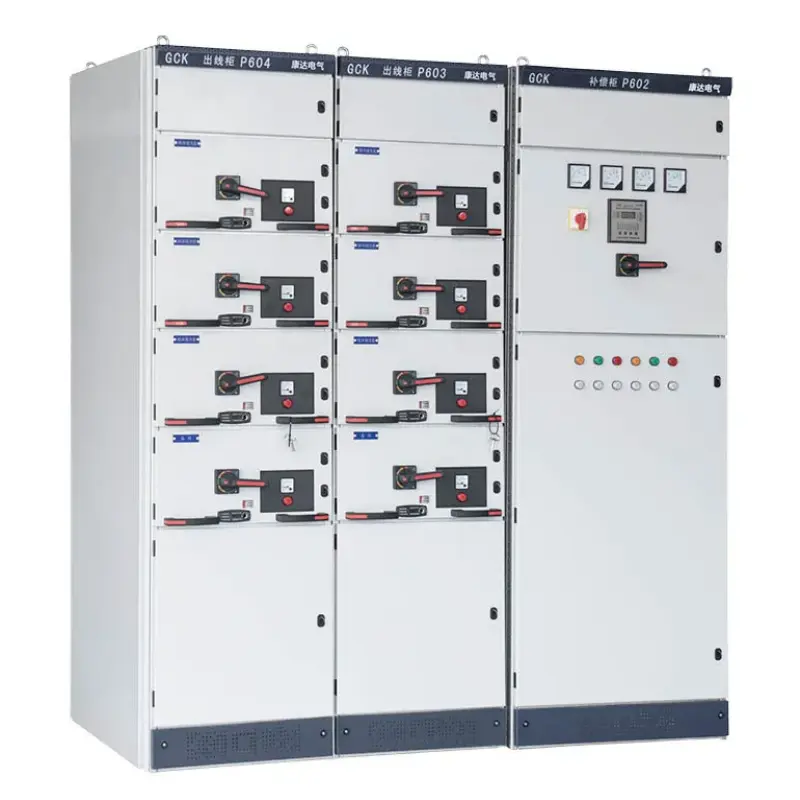

Rakitan GCK C-profil Kabinet Ngalih Ekonomis yaiku avoltase kurang (nganti 690V) switchgear tertutupnggunakake pigura baja profil C bolted. C-profil yaiku saluran baja galvanis sing wis digulung kanthi kadhemen, kanthi kothak bolongan modular 25mm, ngidini perakitan tanpa las utawa alat khusus.

Apa sing ditindakake produk iki?

● Distribusi daya - Ngirim daya kanthi aman saka sumber utama sing mlebu menyang feeder, motor, panel lampu, lan beban liyane.

● Fungsi laci - Omah-omah laci sing bisa ditarik (pemutus sirkuit, kontaktor, wiwitan alus) sing bisa diganti nalika busbar utama tetep urip, nyuda downtime.

● On-site reconfiguration - Gampang nambah utawa mindhah bagean dening unbolting piring mburi, bolting ing cubicles anyar, lan ngluwihi busbars karo kit prasaja.

● Proteksi & isolasi - Nyedhiyakake interlocks mekanik, shutters, lan wangun pamisahan sing bisa dikonfigurasi (Formulir 2b, 3b, utawa 4b).

Pilihan Kustomisasi

Konfigurasi Listrik	Unit mlebu, unit feeder, unit kontrol motor, unit kompensasi kapasitor
Unit laci	8E / 2, 8E, 16E, 24E modul miturut syarat mbukak
Sistem Busbar	Busbar tembaga utawa aluminium, tingkat arus lan sirkuit cendhak sing disesuaikan
Merk Komponen	ABB, Schneider, Siemens, CHINT utawa merek sing padha miturut anggaran proyek
Entri Kabel	Entri kabel ndhuwur utawa ngisor
Warna Kabinet	RAL 7035 standar, werna adat kasedhiya
Dokumentasi	Diagram garis tunggal, gambar tata letak, diagram pengkabelan lan laporan tes

Intine, kabinet iki nawakake draw-out modernswitchgearfungsi - pangopènan aman, Kapadhetan dhuwur, lan modularitas - ing rega entry-level. Iku becik kanggo tanduran industri cilik lan medium, bangunan komersial, proyek infrastruktur, lan retrofits budget-sadar yen kualitas ora bisa kompromi.

Parameter Produk (Spesifikasi)

Ing ngisor iki minangka spesifikasi teknis utama kanggo Kabinet Ngalih Ekonomis GCK C-profil. Nilai adhedhasar konfigurasi standar lan bisa disesuaikan kanggo syarat proyek tartamtu.

Paramèter	Spesifikasi
Tegangan Operasional Rated (Ue)	380V / 400V / 690V AC
Rated Insulation Voltage (Ui)	660V (standar) / 1000V (opsional)
Rated Saiki (Busbar Utama)	Nganti 4000A
Rated Current (Unit Laci)	Nganti 630A saben laci
Nilai Tahan Sirkuit Pendek (ICW)	50kA kanggo 1 detik (standar); 80kA kasedhiya ing panyuwunan
Rated Peak Tahan (Ipk)	105kA (kanggo 50kA rms) / 176kA (kanggo 80kA rms)
Dhuwur Modul Drawer	8E/2 (100mm), 8E (200mm), 16E (400mm), 24E (600mm)
Laci Maksimum saben Bagean Vertikal	Nganti 22 unit (nggunakake modul 8E/2)
Kelas Proteksi Enclosure	IP30 / IP40 (standar); IP54 opsional kanthi lawang sing disegel
Wujud Pemisahan	Bisa dikonfigurasi saka Formulir 1 nganti Formulir 4b
Klasifikasi Arc Internal	IAC - AFLR nganti 50kA / 0,5 detik
Materi profil C	2.0mm ketebalan nominal baja galvanis cold-rolled, pra-punched ing kothak 25mm
Rampung	Hot-dip galvanis sawise punching (minimal lapisan 65μm)
Standar sing ditrapake	IEC 61439-1, IEC 61439-2, GB/T 7251.1
Kisaran Suhu Operasi	-10°C nganti +45°C
Kelembapan Relatif	≤90% non-kondensasi
Altitude	≤2000m (ing ndhuwur mbutuhake derating)
warna	RAL 7035 abu-abu entheng (werna khusus kasedhiya yen dikarepake)

Fitur Produk lan Aplikasi (Format Q&A)

Kabinet Ngalih Ekonomis GCK C-profil stands metu amarga kombinasi unik saka ekonomi, keluwesan, lan kinerja buktiaken. Ing ngisor iki kita mangsuli pitakon sing paling umum ditakoni pelanggan babagan fitur lan aplikasi sing cocog.

Q1: Apa ndadekake desain C-profil luwih ekonomis tinimbang switchgear gandheng?

A: Telung alasan: (1) Bolt-bebarengan pigura ngilangake peralatan welding larang. (2) Kothak 25mm sing wis ditindhes mbusak pengeboran khusus. (3) Profil rusak bisa diganti kanthi individu, ora kabeh pigura. Nalika sampeyan tuku GCK C-profil Déwan Ngalih Ekonomis Kabinet, sampeyan mbayar regane, ora liwat-engineering.

Q2: Apa struktur bolted cukup kuwat kanggo lingkungan industri?

A: Nggih. Torqued sing bener (M8:18Nm, M10:35Nm), cocog karo IEC 61439-2 lan tahan 50kA pasukan sirkuit cendhak tanpa deformasi permanen. Kanggo geter banget (contone, mesin stamping utawa kapal), disaranake dilasseri MNS. Kanggo 95% situs industri/komersial, profil C GCK luwih saka cukup.

Q3: Kepiye galvanis rampung dibandhingake karo lapisan bubuk?

A: Hot-dip galvanizing sawise punching isine kabeh lumahing - Cut sudhut lan bolongan klebu - karo seragam ≥65μm lapisan seng. Ora bakal chip utawa corrode nalika Kelembapan seeps konco iku, outperforming powder coating ing lingkungan lembab (contone, perawatan banyu, pabrik tekstil). Yen warna dibutuhake, lapisan bubuk bisa ditrapake ing lapisan galvanis.

Q4: Apa skenario aplikasi sing paling umum?

A: Adhedhasar ewonan panginstalan global, GCK C-profile assembly Economical Switch Cabinet paling kerep digunakake ing:

Pabrik industri cilik lan menengah: pangolahan panganan, cetakan plastik, pabrik logam lan pabrik tekstil

Bangunan komersial: pusat perbelanjaan, hotel lan bangunan kantor

Pengolahan banyu lan limbah: stasiun pompa, sistem irigasi lan desalinasi

Proyek Retrofit: ngganti switchboards tetep lawas karo switchgear tarik-metu modern

Instalasi daya sementara: situs konstruksi, kemah pertambangan lan sistem tenaga acara

Rincian Produksi & Keuntungan Kompetitif

Rincian Produksi - Carane Kita Mbangun GCK C-profil Déwan Ngalih Ekonomis Kabinet

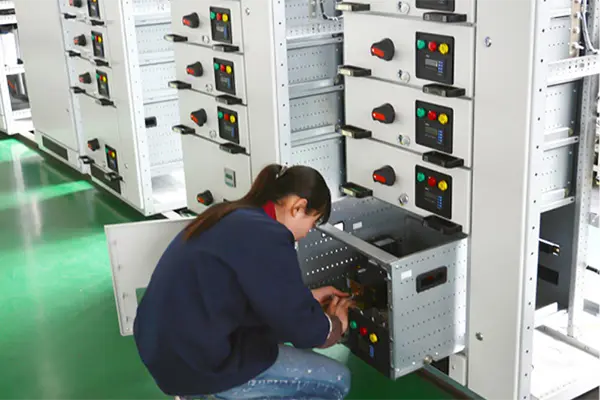

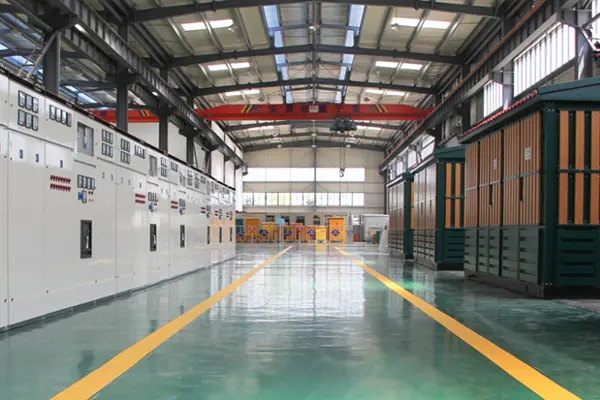

Ing Lugao Power Co., Ltd., kita nggawe saben perakitan GCK C-profil Kabinet Ngalih Ekonomis kanthi konsistensi, daya tahan, lan gampang dipasang.

1. Produksi C-profil:Koil baja 2.0mm Q235B standar Jepang → kothak CNC punch 25mm → bentuk-C bentuk kadhemen (akurasi ± 0.3mm) → dipotong nganti dawa → galvanis hot-dip (≥65μm, ASTM A123).

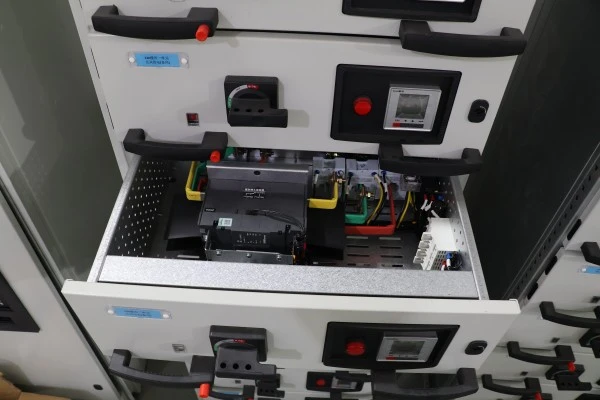

2. Laci cradle:2.5mm baja galvanis karo dimples posisi lan rollers nilon. Nampa laci 8E / 2 nganti 24E liwat piring adaptor. Interlock mekanik telung posisi (disambungake / tes / terisolasi) kanthi padlock hasp.

3. Unit laci:Panel ngarep baja 1.5mm, lapisan bubuk RAL 7035, label ukiran laser. Nangani karo indikator O/I. Kontak utama: tembaga berlapis perak (≥10μm), desain tulip spring-loaded. Kabel sekunder: 2.5mm² PVC kabel tembaga karo ferrules nomer. Pabrik diuji kanggo kontinuitas, insulasi, lan operasi mekanik.

4. Sistem Busbar:Tembaga ETP (98% IACS), sambungan salaka dilapisi torsi nganti 35-40Nm. Busbar didhukung saben 500mm (luwih kenceng tinimbang 800mm biasa). Busbar vertikal nyambung liwat pranala tembaga bolted.

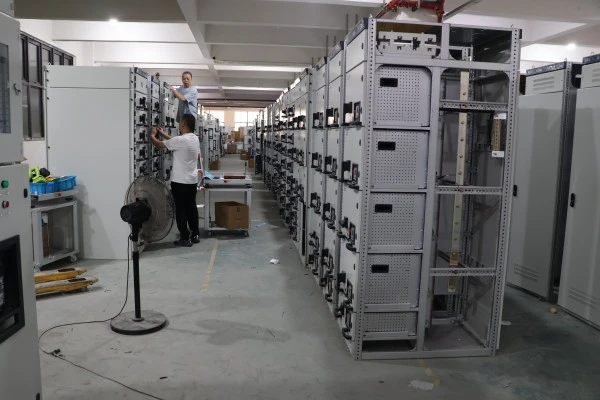

5. Majelis & testing:Déwan sing dikontrol torsi. Saben unit diuji: dielektrik (2.5kV / 1min), kontinuitas, interlock mekanik, lan kenaikan suhu ing 1.1x arus. Laporan tes pabrik kalebu.

Layanan Sawise Penjualan - Garansi Setaun

Periode garansi:12 sasi saka tanggal commissioning, nanging ora ngluwihi 18 sasi saka tanggal pangiriman.

Sing dijamin: Kabeh cacat manufaktur kalebu:

● C-profil ewah-ewahan bentuk ing dirating mbukak mechanical

● Laci interlock malfungsi (gagal kanggo nyegah sisipan utawa mundur total)

● Nyandhang kontak utami ngluwihi 0.5mm ing wektu babar pisan

● kesalahan wiring Secondary utawa terminations ngeculke disebabake Déwan pabrik

● Peeling lapisan galvanis (yen ora ana abrasi njaba)

Apa sing ora dilindhungi: Karusakan akibat instalasi sing ora bener, modifikasi sing ora sah, operasi ngluwihi rating papan jeneng, dampak fisik, karat saka paparan kimia sing ora ditemtokake kanthi urutan, utawa force majeure (bledhek, banjir, geni, lsp.).
