GGD Modular Fixed Type Low Voltage Switchgear

Definisi lan Identitas Inti

GGD Modular Fixed Type Low Voltage Switchgear minangka rakitan switchgear ing njero ruangan, lantai, dipasang ing logam. Iku dirancang khusus kanggodistribusi daya AC kurang voltaseing sistem listrik industri lan komersial telung fase. Minangka produk dhasar ing hirarki distribusi daya, dumunung ing antarane terminal sekunder trafo lan papan distribusi cabang pungkasan, minangka pusat daya utama instalasi.

Parameter produk

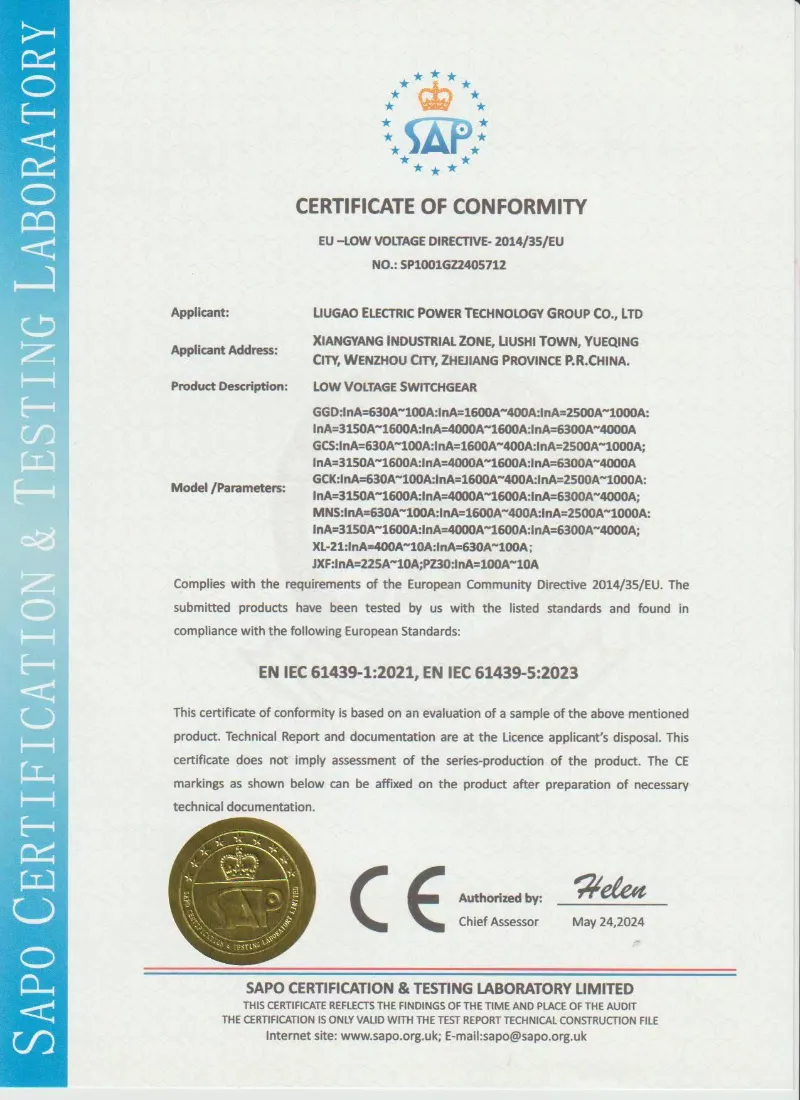

Sertifikasi lan Jaminan Kualitas

LugaoPabrik GGD tetep jinis switchgear voltase rendah miturut syarat teknis proyek lan standar switchgear tegangan rendah sing ditrapake. Inspeksi rutin lan laporan tes bisa diwenehake sadurunge dikirim miturut persetujuan teknis sing dikonfirmasi.

• Desain lan tes adhedhasar IEC 61439-1/2
• GB / T 7251 adhedhasar manufaktur lan pengawasan
• Tes tahan frekuensi daya
• Tes ketahanan isolasi
• Wiring lan inspeksi operasi fungsional
• Verifikasi kenaikan suhu miturut konfigurasi
• Laporan tes rutin sadurunge dikirim
• Foto inspeksi pabrik kasedhiya ing panyuwunan

Filosofi Instalasi Tetep

Ora kaya switchgear jinis tarik sing unit fungsional bisa ditarik ing slide, GGD nggunakake konsep pemasangan sing tetep:

● Kabeh piranti utami—pemutus sirkuit udara (ACB), pemutus sirkuit kasus cetakan (MCCB), lan saklar isolasi—dipasang langsung menyang piring pemasangan sing kaku.

● Sambungan listrik antarane piranti lan busbars sing hard-kabel nggunakake bolted link tembaga utawa sambungan kabel, ora plug-in kontak.

● pendekatan tetep iki ngilangake kerumitan mechanical, biaya, lan pangopènan gadhah mekanisme ngusapake, nggawe iku becik kanggo stabil, panginstalan long-term ngendi posisi sirkuit arang diganti.

Konstruksi Enclosure Modular

● Enclosure dibangun saka bilik modular standar, saben dhuwur lan ambane padha:

● Dimensi rangka: 2200mm (H) × 600/800/1000/1200mm (W) × 600/800mm (D)

● Saben cubicle modul baja gandheng sawijining sing bisa bolted sisih-by-sisih kanggo mbentuk lineup switchboard terus.

● Cubicles fungsional diklasifikasikaké minangka mlebu (feeder-receiving), bus-coupler (bus interconnection), utawa feeder (outgoing distribution).

Kaluwihan produk

Kauntungan 1 - Kekokohan Struktural

Pigura baja 8MF sing dikuatake mbantu njaga stabilitas mekanik ing tingkat tahan sirkuit cendhak sing dikonfirmasi. Rated puncak tahan saiki: 63kA. Pigura kabinèt dirancang kanggo ndhukung proyek-tartamtu short-circuit tahan syarat. Rated puncak tahan saiki bisa diatur miturut desain electrical dikonfirmasi.

Kauntungan 2 - Penyebaran Modular & Cepet

Standar mlebu, coupler, feeder cubicles. Dhuwur / ambane padha. Konfigurasi proyek kanthi cepet kanthi ngatur unit standar kanthi sisih. Nyuda wektu instalasi lan kerumitan desain ing situs.

Kauntungan 3 - Siklus Urip sing Hemat Biaya

Pemasangan tetep (ora ana mekanisme tarik-metu) nyuda biaya wiwitan. Ora ana slide laci, kontak plug-in, utawa interlocks rumit. Pangopènan minimal, biaya total kepemilikan sing kompetitif.

Kaluwihan 4 - Manajemen Thermal Optimized

Pendinginan konveksi alami: kisi-kisi ngisor + tutup atap vented ndhuwur. Nggawe efek cerobong asep - hawa panas metu, hawa adhem mlebu. Ora ana penggemar, ora ana swara, ora ana pangopènan ekstra.

Kauntungan 5 - Pangopènan & Operasi sing Sederhana

Kontrol, meter, indikator ing lawang ngarep kanthi dhuwur ergonomis. Breaker nangani diakses tanpa mbukak lawang. Tata letak internal sing wiyar karo busbar sing kapisah, pemutus, kompartemen kabel - inspeksi visual sing gampang.

Fitur produk

Fitur 1: Multi-Layer Powder Coating System

Saben panel baja ngalami pretreatment limang tahap (degreasing, rinsing, phosphating, passivation, lan pangatusan) sadurunge nampa jas wêdakakêna epoxy-poliester elektrostatik seragam. Lapisan iki nyedhiyakake adhesi lan tahan kelembapan sing unggul, sing njaminGGD Modular Fixed Type Low Voltage Switchgearnjaga tampilan lan proteksi karat sanajan ing lingkungan industri tropis utawa kelembapan dhuwur.

Fitur 2: Rintangan Arc Transparan

Rintangan polikarbonat antarane busbar utama lan kompartemen piranti. Nyedhiyakake pemisahan fisik sing katon kanggo safety operator sajrone mriksa, nalika ngidini konfirmasi visual babagan kondisi busbar.

Fitur 3: Zona Terminasi Kabel Wiyar

● kompartemen kabel ngisor gedhe karo piring kelenjar mbukak, accommodating kabel daya amba mlengkung radii. Clamps kabel luwes klebu kanggo ngredhakaké kaku ing sambungan listrik.

Fitur 4: Busbar Earthing Integrasi

Busbar bumi tembaga sing terus-terusan nganggo dawa perakitan lengkap kanthi titik sing wis dibor saben kubik. Nyederhanakake ikatan bumi ing situs kanggo sirkuit mlebu lan metu, njamin kepatuhan sistem earthing.

Fitur 5: Ngalahake Eksternal karo Penyediaan Padlock

Pemutus utama nangani sing dipasang ing njaba, bisa dikunci ing posisi OFF. Mbisakake LOTO mekanik sing aman sajrone pangopènan, nyedhiyakake isolasi visual sing jelas.

Fitur 6: Konfigurasi Busbar Fleksibel

Ndhukung entri kabel ndhuwur / ngisor, lan distribusi 3P4W utawa 3P5W. Busbar fase kanthi cetha ditandhani karo kode werna standar (kuning, ijo, abang, biru kanggo netral) kanggo nyilikake kesalahan kabel.

Aplikasi Produk

GGD Modular Fixed Type Low Voltage Switchgear disebarake ing macem-macem sektor ing ngendi distribusi tetep sing bisa dipercaya diutamakake:

● Layanan & Infrastruktur Bangunan: Distribusi lampu tangga ing menara omah sing dhuwur, pasokan listrik ventilasi parkir ing lemah, lan lemari kontrol lampu jalan kotamadya.

● Sistem Bantu Industri: Panel daya kamar kompresor, feeder motor proses non-kritis ing pabrik semen lan agregat, lan papan distribusi gudang pabrik.

● Water & Wastewater Treatment: Pump station motor feeders kanggo intake banyu mentahan lan diobati discharge effluent, lan kimia dosing peralatan sumber daya.

● Energi Terbarukan: Panel penggabung AC lan papan distribusi daya tambahan ing peternakan solar sing dipasang ing lemah.

● Fasilitas Komersial: Sinkronisasi generator serep lan panel distribusi ing pusat perbelanjaan, lan panel feeder chiller HVAC ing stasiun energi kampus universitas.

● Temporary & Construction Power: Situs kothak distribusi daya sauntara lan construction hoist panel sumber daya, ngendi construction nggronjal tetep nawakake kekiatan luwih saka designs panel korek.

Packaging lan Pengiriman

Saben kabinet switchgear tegangan rendah GGD dilindhungi karo film anti-karat, bantalan busa lan kemasan ekspor kayu lapis. Dasar kabinet bisa dirancang kanggo penanganan forklift miturut syarat pengiriman.

Kemasan: film babagan, proteksi tahan kelembapan lan kasus ekspor kayu lapis

Shipping: FOB Ningbo, CIF bandar utama utawa EXW kasedhiya

Kabinet mbenakake: komponen internal dikuatake sadurunge kiriman

Dokumen: daftar pengepakan, diagram kabel lan laporan tes kalebu

Layanan Sawise Sales

Dhukungan teknis kanggo instalasi lan komisioning

Diagram kabel lan dhukungan gambar tata letak

Panuntun spare parts kanggo breakers, meter lan komponen kontrol

Katentuan garansi miturut persetujuan pesenan sing dikonfirmasi

Pitakonan sing Sering Ditakoni

Q1: Apa prabédan antarane switchgear tetep GGD lan switchgear tarik-metu GCS / MNS?

GGD nggunakake pemutus sing dipasang tetep lan sambungan kabel, dene GCS utawa MNS nggunakake unit laci sing bisa ditarik. GGD luwih larang kanggo sistem distribusi stabil ing ngendi sirkuit ora perlu diganti.

Q2: Apa kabinet GGD bisa disesuaikan miturut diagram baris siji?

ya wis. Lugao bisa ngatur mlebu, feeder, bus-coupler, metering lan kapasitor rugi lemantun miturut diagram electrical lan syarat merek komponen.

Q3: Apa merek komponen sing bisa digunakake?

Opsi umum kalebu ABB, Schneider, Siemens, CHINT, Delixi utawa merek khusus proyek liyane, gumantung saka anggaran lan syarat teknis.

Q4: Dokumen apa sing diwenehake sadurunge dikirim?

Kita bisa nyedhiyakake gambar tata letak, diagram kabel, laporan tes rutin, dhaptar pengepakan lan foto produk sadurunge dikirim miturut urutan sing dikonfirmasi.
