MNS Modularization Draw-out Tipe Ngalih Kabinet

Lugao Power Co., Ltd. nyaranake sampeyan tuku MNS Modularization Draw-out type Switch Cabinet, platform switchgear voltase rendah modular kanthi kapadhetan dhuwur lan modular. Nggabungake fungsi sing bisa ditarik karo modul standar, ngidini panggantos kanthi cepet, ekspansi sing bisa diukur, lan pangopènan sing gampang. Becik kanggo lingkungan daya kritis.

Kirim Pitakonan

Deskripsi Produk

MNS Modularization Draw-out type Switch Cabinet yaiku avoltase kurang (nganti 690V) switchgear tertutupperakitan dirancang miturut kerangka MNS (Modular Network System). Saben unit fungsi - kayata starter motor, feeder breaker, utawa modul sumber daya - dumunung ing kaset tarik-metu individu sing bisa dilebokake, ditarik, utawa diijolke tanpa mateni kabeh sistem. Kabinet nglayani telung fungsi utami: distribusi daya (dipakani sawetara sub-sirkuit), kontrol motor (miwiti, mungkasi, nglindhungi motors), lan sistem pangayoman (short-circuit, kakehan, lan ground fault isolasi). Cekakipun, punika plug-and-play pusat manajemen daya kanggo fasilitas industri lan komersial.

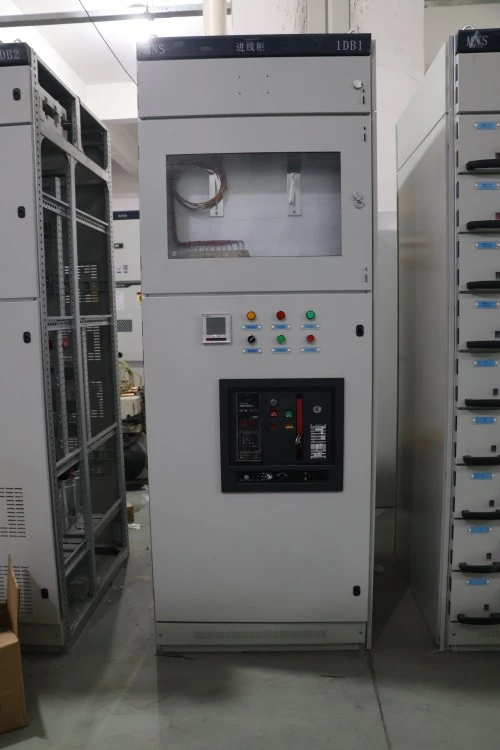

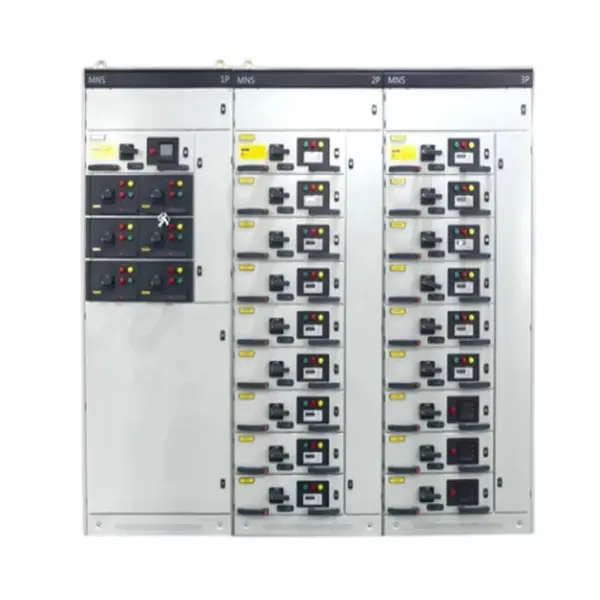

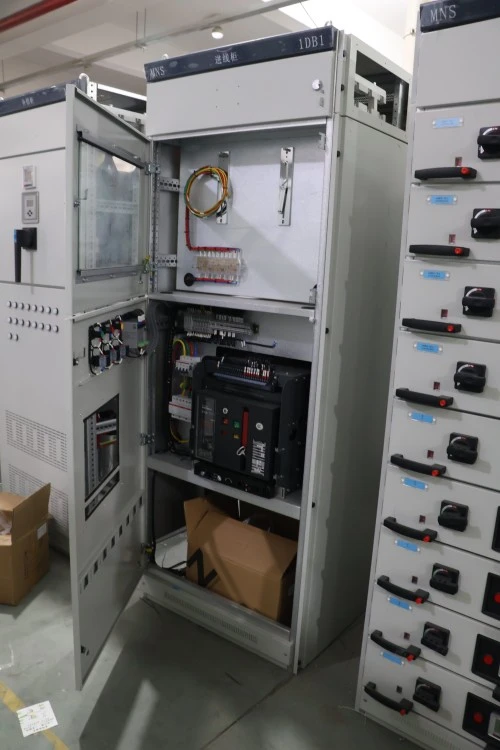

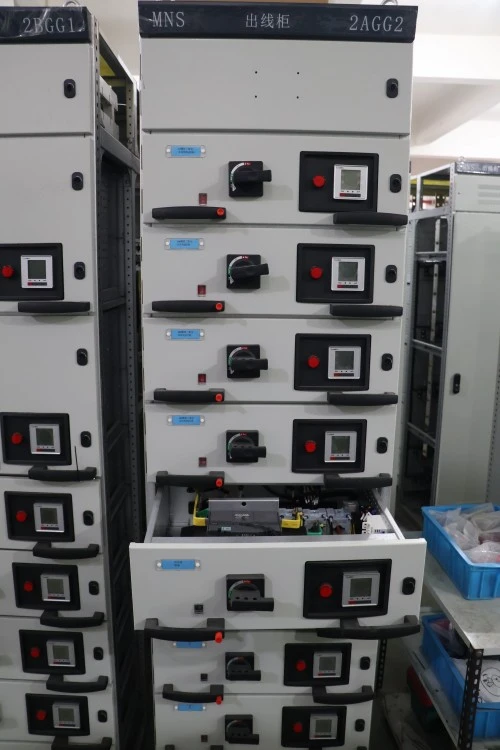

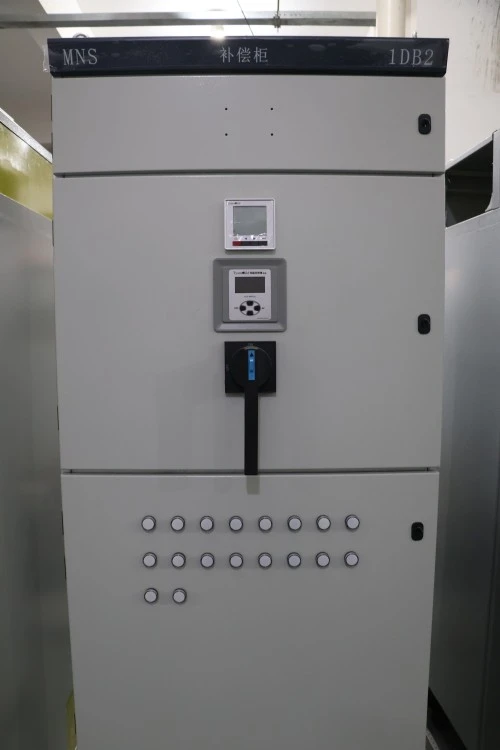

MNS low voltage draw-out switchgear front view Mns Modularization Draw Out Type Switch Cabinet MNS modular drawer unit structure

Kaluwihan produk

Kaluwihan	Katrangan
Arsitektur modular tenan	Saben kaset sing ditarik sacara mekanis lan elektrikal. Sampeyan bisa nambah, mbusak, utawa nganyarke kaset tanpa re-engineering kabeh kabinet. Iki nggawe MNS Modularization Draw-out type Switch Cabinet cocog kanggo pabrik sing akeh.
Jejak Kapadhetan dhuwur	Nganti 24 unit fungsional saben bagean vertikal tunggal (8E / 2 kaset). Ngirit ruang lantai 30-40% dibandhingake karo switchboard tetep tradisional.
Mekanisme laci telung posisi	Tes, posisi terisolasi, lan disambungake kanthi interlock sing kompatibel karo padlock. Laci ora bisa dilebokake kanthi bener - panuntun tombol nyegah ora cocog.
Pemisahan lengkap miturut fungsi	Kompartemen kapisah kanggo bus utama, entri kabel, lan unit fungsional. Arc containment lan nyegah panyebaran geni wis gawan.
Kapabilitas hot-swappable	Ganti laci feeder nalika bis utama tetep urip. Downtime diwatesi ing laci dhewe - biasane kurang saka 5 menit.
Pangopènan lan pangopènan mung ngarep	Kabeh laci, kabel, lan kontrol bisa diakses saka ngarep. Kabinet bisa diselehake ing tembok, ngirit ruang luwih akeh.
Dhuwur short-circuit tahan	Nganti 100kA kanggo 1 detik (dites saben IEC 61439-2). Sistem busbar kanthi terisolasi lan didhukung marang tekanan dinamis.
Konektivitas sing siap ing mangsa ngarep	Laci cerdas opsional kanthi sensor saiki / voltase lan komunikasi Modbus TCP. Integrasi langsung menyang SCADA utawa sistem manajemen bangunan.

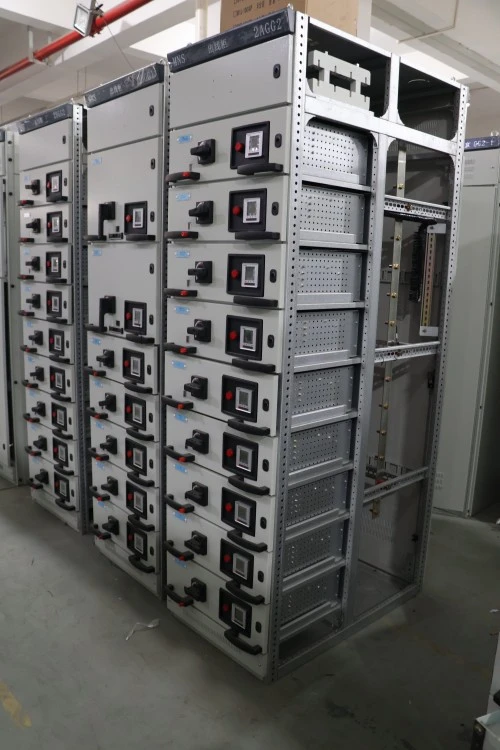

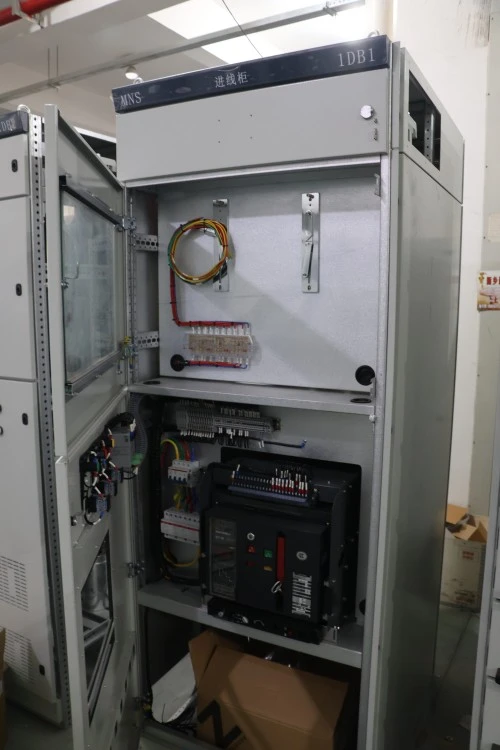

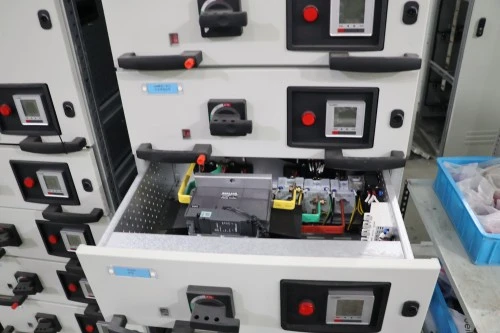

MNS draw-out cassette for motor control Mns Modularization Draw Out Type Switch Cabinet

Fitur produk

Ora kaya lemari sing bisa ditarik umum, Kabinet Ngalih tipe MNS Modularization Draw-out kalebu fitur khas iki:

Fitur	Manfaat Khusus
Gagang laci kanthi indikator operasi terpadu	Werna gagang nuduhake posisi: putih (terisolasi), kuning (test), ijo (nyambung). Ora perlu mbukak laci kanggo verifikasi status.
Jendela otomatis kanggo kontak tetep	Nalika laci ditarik, shutters logam kanthi otomatis nutupi kontak tetep ing jero cradle. Nyegah kontak driji sing ora disengaja.
Interlock laci karo saklar utama	Laci ora bisa dilebokake utawa ditarik kajaba pemutus sirkuit utama ing posisi OFF. Nyegah arcing nalika gerakan.
Kompartemen kabel straight-through	Entri kabel saka ndhuwur utawa ngisor tanpa watesan radius mlengkung. Ndhukung kabel aluminium utawa tembaga nganti 4x240mm² saben fase.
Sabuk sekunder kabel pabrik kanthi ferrules nomer	Saben kabel kontrol wis pre-terminated lan nomer. Laci panggantos dilengkapi konektor sekunder plug-in sing cocog - ora ana kabel maneh ing situs.
Bobot laci ≤25kg kanggo operasi manual	Umume laci 8E / 2 lan 8E cukup entheng kanggo nangani siji wong tanpa alat ngangkat. Laci sing luwih abot duwe roller-assist.
Baja sing digulung kadhemen kanthi lapisan anti-kondensasi	lapisan khusus nyegah kelembapan wicking; dites kanggo 500 jam semprotan uyah (ISO 9227). Cocog kanggo lingkungan sing lembab.

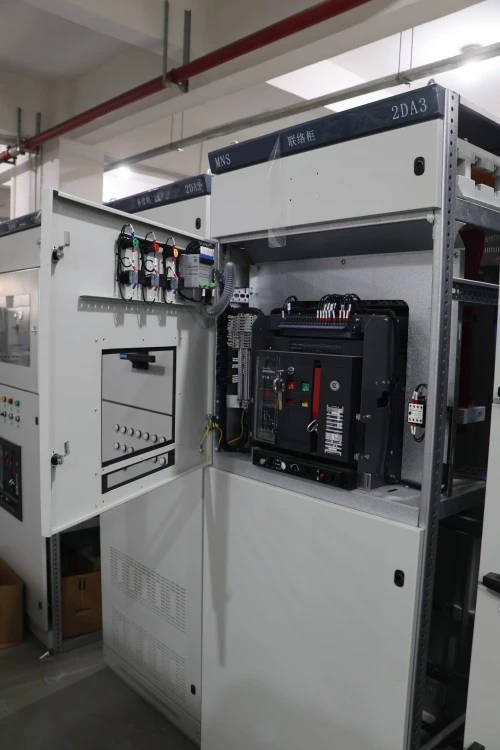

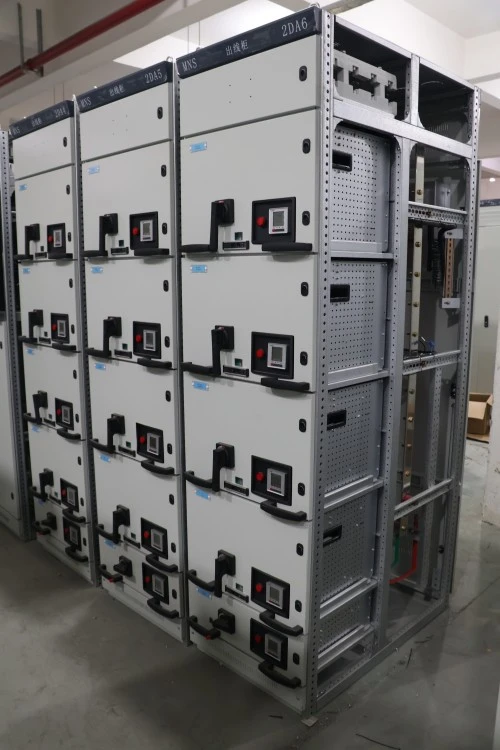

MNS withdrawable drawer mechanism Mns Modularization Draw Out Type Switch Cabinet

Parameter produk

Paramèter	Spesifikasi
Rated Tegangan Operasional	380V / 400V / 690V AC
Rated Insulation Voltage	Nganti 1000V
Dirating Saiki Busbar Utama	Nganti 4000A utawa 6300A gumantung konfigurasi
Dirating Short-wektu Tahan Saiki	Nganti 50kA / 65kA / 100kA, miturut syarat proyek
Modul Drawer	8E/2, 8E, 16E, 24E
Gelar Proteksi	IP30 / IP40 standar, IP54 opsional
Wujud Pemisahan	Formulir 2b, Formulir 3b, Formulir 4b opsional
Standar sing ditrapake	IEC 61439-1, IEC 61439-2, GB/T 7251
Entri Kabel	Entri kabel ndhuwur utawa ngisor
Instalasi	Instalasi njero ruangan

Aplikasi Produk (Skenario)

MNS Modularization Draw-out type Switch Cabinet disebarake ing:

● Pabrik industri: Jalur perakitan otomotif, produksi pangan & wedang, pangolahan kumpulan kimia

● Kompleks komersial: Mal, gedung perkantoran, rumah sakit

● Infrastruktur: Pabrik pengolahan banyu, stasiun pompa, sistem penanganan bagasi bandara

● Pusat data: Papan distribusi utama tegangan rendah (LVMDB) lan panel daya jarak jauh (RPP)

● Energi sing bisa dianyari: Inverter pertanian solar, sumber daya tambahan turbin angin

● Laut & lepas pantai: Distribusi daya kapal

Mns Modularization Draw Out Type Switch Cabinet

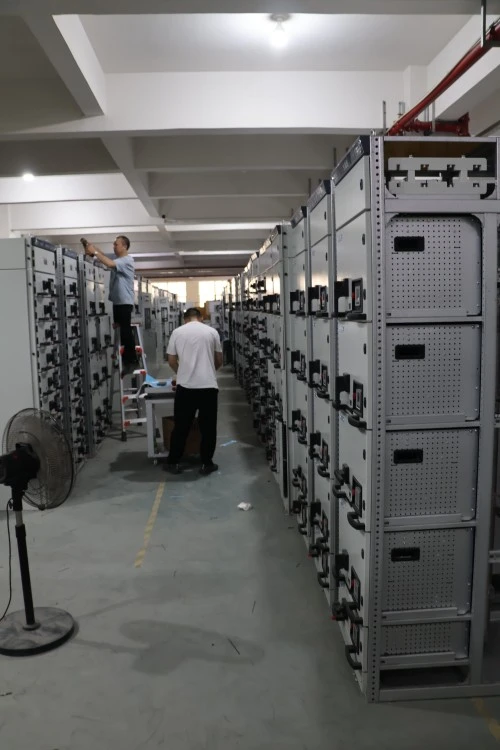

Rincian Produksi

● Lugao Power Co., Ltd.ngasilake saben MNS Modularization Draw-out type Switch Cabinet kanthi presisi:

● materi Enclosure: 2.0mm nglukis kadhemen-mbalek baja, pigura kanthi gandheng karo IP40 standar (IP54 opsional). Ketebalan powder coating ≥80μm, RAL 7035 abu-abu muda.

● Sistem busbar: Bar tembaga persegi panjang (98% konduktivitas IACS) kanthi sambungan dilapisi timah. Kabeh busbar wis terisolasi kanthi nggunakake lengen sing bisa nyusut panas (abang, kuning, biru, abu-abu kanggo netral).

● Bandulan laci: Kawangun saka 2.5mm seng-dilapisi baja karo rol nilon self-lubricating. Gaya sisipan/ekstraksi laci ≤150N sawise 500 siklus.

● Kontak tetep: Silver-alloy tip, spring-loaded desain. Dirating kanggo 2.000 sisipan tanpa degradasi kinerja.

● Kontak sekunder: 24-pin plug-and-socket konektor berlapis perak. Dirancang kanggo 10.000 siklus kawin.

● Identifikasi laci: Wadhah label sing bisa diukir laser ing saben ngarep laci. Kode QR opsional kanggo nelusuri aset digital.

● Pengujian pabrik: Saben unit fungsional ngalami pemeriksaan kabel lengkap, tes kekuatan dielektrik (2.5kV sajrone 1 menit), lan tes kenaikan suhu (ing arus 1.1x). Laporan tes kalebu karo kiriman.

Sertifikasi lan Jaminan Kualitas

Lugao nderek tata cara manajemen kualitas basis ISO kanggo manufaktur switchgear. Kanggo pesenan proyek, kita bisa nyedhiyakake dokumen inspeksi, laporan tes rutin lan foto produk sadurunge dikirim miturut persetujuan teknis sing dikonfirmasi.

Sistem Manajemen Mutu ISO 9001
Sistem Manajemen Lingkungan ISO 14001
Desain lan tes adhedhasar IEC 61439-1/2
Laporan tes rutin sadurunge dikirim
Foto inspeksi pabrik kasedhiya ing panyuwunan

Lugao ISO 9001 quality management certificate

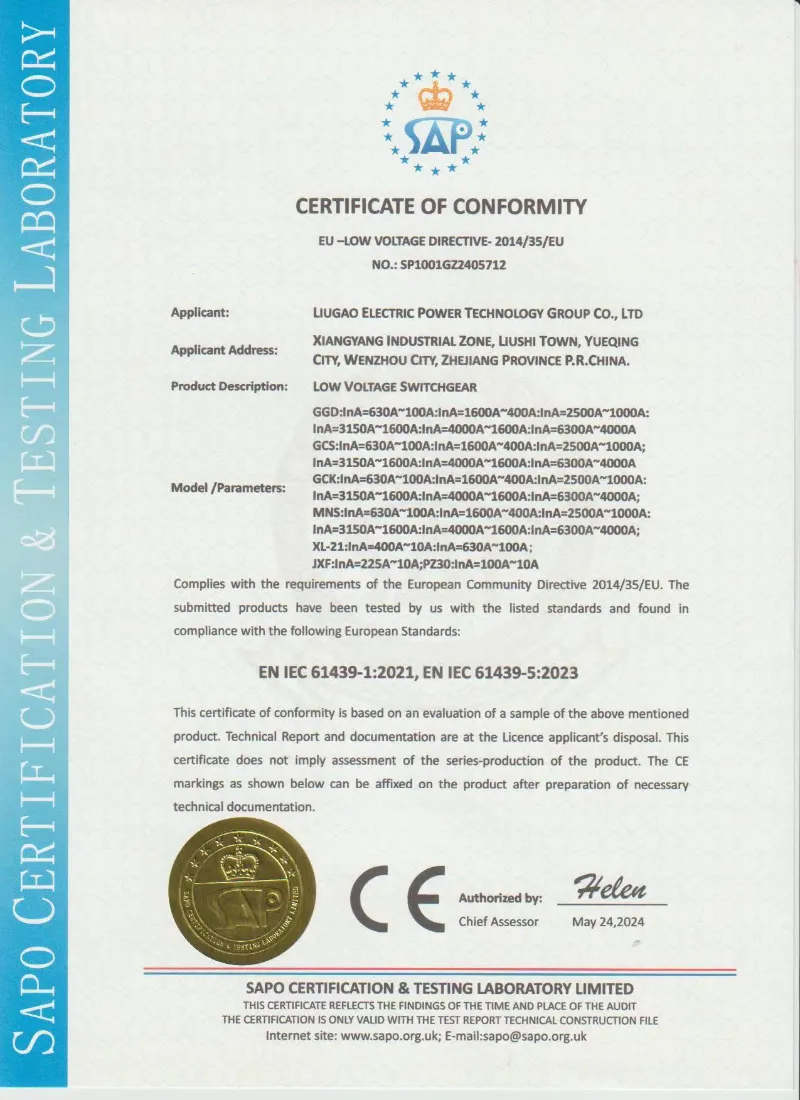

Lugao IEC 61439 certificate for low voltage switchgear

Packaging, Pengiriman & Sawise-Sale

Packing & Pengiriman

● Kemasan laci individu: Lebokake gelembung anti-statis ing kothak bergelombang, dilabeli karo diagram sirkuit lan rating.

● Kemasan kabinet utama: Stretch film + kertas VCI + plywood export crate (15mm ketebalan). Kabeh pangkalan peti dilengkapi kanthong forklift.

● Istilah pengiriman: FOB Ningbo, CIF bandar utama, utawa EXW.

● Wektu timbal: 20 dina kerja kanggo konfigurasi standar.

Layanan Sawise Sales

● Periode babar pisan: 12 sasi saka tanggal commissioning (maksimum 18 sasi saka kiriman).

● Dhukungan teknis remot gratis liwat telpon video utawa email (respon sajrone 4 jam kerja).

Pitakonan:

P1: Apa bedane antarane laci 8E / 2, 8E, lan 16E?

A: Iki nuduhake modul dhuwur laci: 8E/2 = 100mm (setengah modul), 8E = 200mm (modul lengkap), 16E = 400mm (modul pindho). Sing luwih gedhe laci, luwih dhuwur rating saiki sing diidini lan luwih akeh terminal sekunder sing kasedhiya.

Q2: Apa aku bisa ngganti laci tanpa medhot pasokan sing mlebu?

A: Nggih. Iki minangka fitur inti saka MNS Modularization Draw-out type Switch Cabinet. Pindhah laci menyang posisi terisolasi (tangan putih), bukak kunci lan tarik metu. Bus utama tetep semangat. Nanging, tansah copot sisih mbukak dhisik.

Q3: Apa kabinet dilengkapi sistem pemantauan suhu?

A: Unit standar ora kalebu ngawasi, nanging kita kurban laci pinter opsional karo sensor PT100 ditempelake lan unit tampilan tengah nuduhake busbar lan suhu laci.

Q4: Apa kabinet bisa ditambah mengko tanpa ngganti bagean sing wis ana?

A: Nggih. Saben bagean vertikal wis mechanically lan elektrik dirancang kanggo sambungan sisih. Sampeyan bisa nyelehake cubicle tambahan ing salah siji mburi lan nyambungake busbars nggunakake kit expansion kasedhiya.
