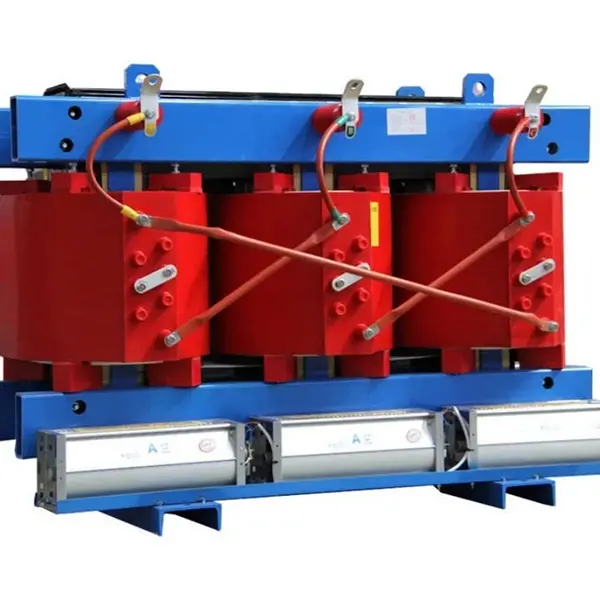

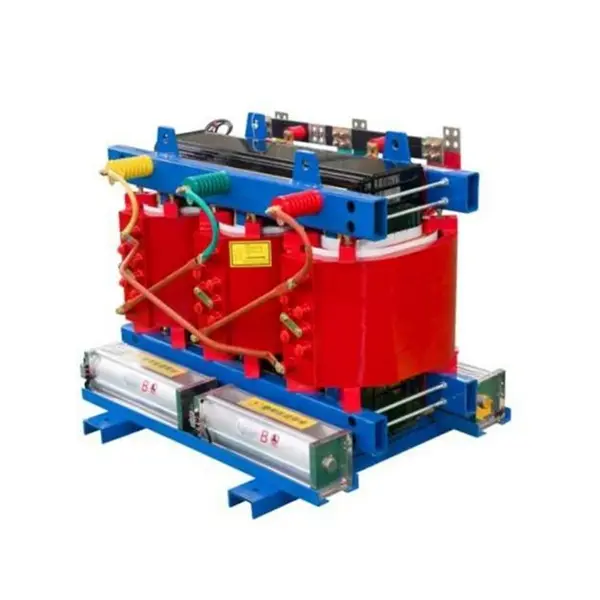

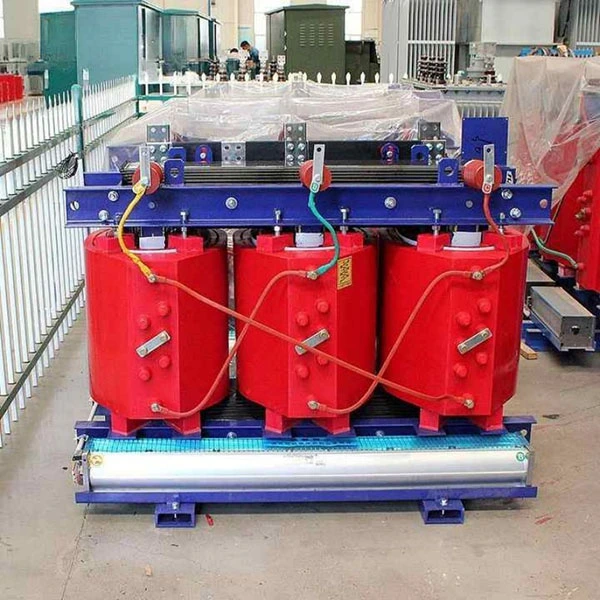

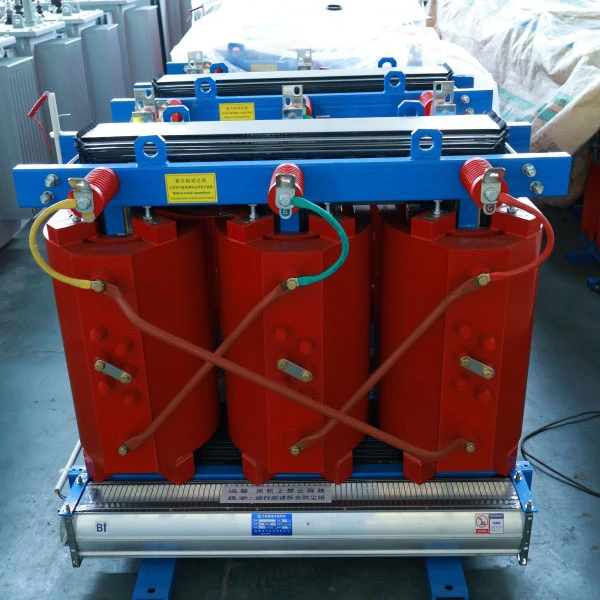

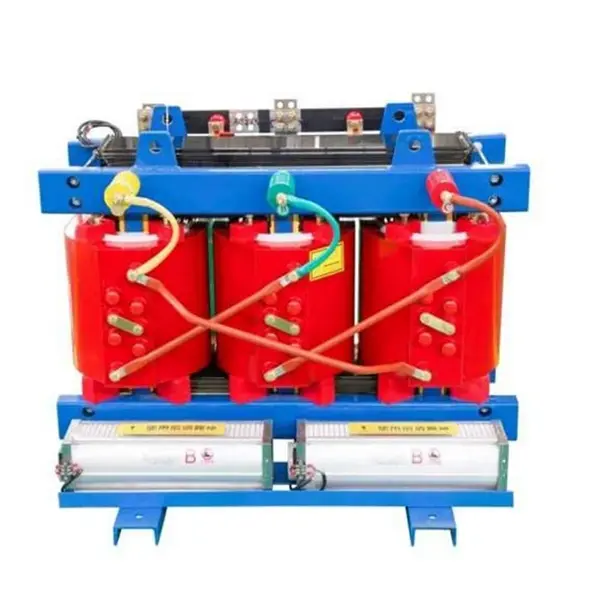

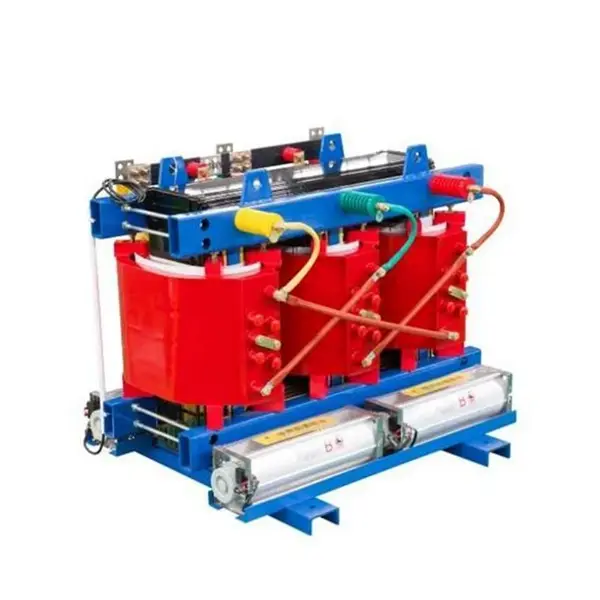

SCB13 800kva Epoxy Resin Cast Power Transformer

Apa Peralatan Iki?

SCB13-800kVA Epoxy Resin Cast Power Transformer yaiku trafo daya telung fase sing diprodhuksi nggunakake proses casting resin epoksi vakum. Iki kalebu kulawarga trafo tipe garing sing hemat energi.

Rincian Kode Model:

● S - Telung Phase

● C – Resin Cast (Epoksi)

● B - Low-voltase Foil Winding

● 13 - Kode seri kinerja, makili tingkat efisiensi energi

Apa sing ditindakake?

Fungsi inti saka peralatan iki kanggo mudhun voltase dhuwur (10kV utawa 35kV) kanggo voltase kurang (400V/380V), nyediakake daya aman lan stabil kanggo macem-macem beban listrik. Ora kaya trafo sing diisi minyak tradisional, ora nggunakake lenga insulasi kanggo pendinginan. Nanging, operasi kasebut nggunakake insulasi padhet epoksi sing digabungake karo pendinginan udara alami.

Deskripsi Produk

SCB13-800kVA Epoxy Resin Cast Power Transformer minangka efisiensi dhuwur,trafo tipe garing telung fasedirancang kanggo distribusi daya modern. Fitur casting vakum resin epoksi, gulungan foil voltase rendah, lan memenuhi standar efisiensi energi GB 20052-2020 Level 2 (nyedhak Level 1). Cocog kanggo aplikasi sing mbutuhake irit energi, safety geni, lan linuwih.

Dirating ing 800kVA kanthi rasio voltase standar 10kV/0.4kV (bisa disesuaikan kanggo 6kV, 20kV, utawa 35kV). Insulasi padhet epoksi tanpa lenga ngilangake risiko bocor, geni, lan bledosan, saengga cocog kanggo bangunan dhuwur, subway, rumah sakit, pusat data, lan pabrik kimia.

Kinerja listrik utama: mundhut tanpa beban ≤1090W, mundhut beban (120 ° C) ≤6260W, impedansi sirkuit cendhak 6% (bisa diatur 4% -10%), discharge parsial ≤5pC, lan gangguan ≤55dB ing 1 meter.

Dilengkapi sistem kontrol suhu sing cerdas (sensor PT100, wiwitan / mandheg penggemar otomatis, weker panas lan trip) lan komunikasi RS485 kanggo integrasi sistem BA. Proses casting VPI njamin enkapsulasi tahan kelembapan, tahan api. Inti nggunakake baja silikon permeabilitas dhuwur kanthi sambungan step-lap. Proteksi standar IP20 (IP23 opsional).

Kanthi umur desain 30 taun lan pangopènan minimal, SCB13-800kVA minangka pilihan sing bisa dipercaya lan ekonomis kanggo sistem distribusi anyar utawa nganyari.

Aplikasi Produk

Aplikasi tipikal:

Bangunan dhuwur, kompleks komersial, rumah sakit, pusat data, stasiun sepur, bandara, pabrik kimia, stasiun energi sing bisa dianyari, lan lokasi apa wae sing dadi syarat penting kanggo safety geni.

Fitur Produk

Efisiensi Dhuwur & Ngirit Energi - Biaya Operasi sing luwih murah

Losses ora mbukak suda dening 20% ​​-37% dibandhingake seri SCB11; mundhut beban suda 15%-30%

Mundhut tanpa beban 800kVA khas ≤ 1090W, mundhut beban (ing 120°C) ≤ 6260W

Menehi standar efisiensi energi GB 20052-2020 Level 2; sawetara paramèter tekan Level 1

Pitungan Keuntungan Ekonomi:

Adhedhasar 8.000 jam operasi saben taun ing $0.11/kWh, dibandhingake karo trafo SCB11 standar, tabungan listrik taunan kira-kira $2,000-$2,700. Bentenipun rega mbalekake ing babagan 3 taun.

Safety & linuwih - Fireproof lan bledosan-bukti karo Zero Risk

Kaluwihan inti:

Self-extinguishing: titik kontak resin epoksi> 300 ° C; geni ora nyebar, lan extinguishes dhewe nalika sumber panas dibusak

Desain bebas lenga: Rampung ngilangi kebocoran minyak, geni, lan risiko bledosan; ora perlu pit penampung lenga

Kemampuan tahan sirkuit cendhak sing dhuwur: Struktur sing dikuatake fiberglass kanthi kekuatan dhuwur sing dibentuk dening casting vakum nambah kemampuan tahan sirkuit cendhak luwih saka 30%

Discharge parsial banget kurang: Discharge parsial bisa dikontrol ing ngisor 5pC, kanthi signifikan nyuda penuaan insulasi

Ngatasi Masalah Pelanggan Nyata:

P: Nalika nginstal trafo ing ruang paling ngisor saka bangunan dhuwur, apa sing paling fokus ing pengawasan geni?

A: Panguwasa geni fokus utamane ing "risiko panyebaran geni" lan "emisi asap beracun." SCB13 kita nggunakake casting resin epoksi, sing sipate tahan api lan ora ngasilake gas beracun halogenated nalika diobong (cocok karo GB / T 1094.11-2022). Iki minangka kauntungan utama sing ora bisa cocog karo trafo sing diisi minyak. Akeh komplek komersial lan proyèk rumah sakit ing kutha tingkat pisanan lan kaloro wis ngliwati review safety geni sing ketat amarga fitur iki.

P: Trafo tipe garing sensitif marang kelembapan. Apa dheweke bisa kerja ing musim udan ing wilayah kidul?

A: Trafo jinis garing konvensional pancen sensitif marang kelembapan, nanging SCB13 kita nggunakake proses pengecoran vakum ing endi resin epoksi ngrampungake gulungan, mbentuk lapisan insulasi sing disegel. Hardware inti lan clamping ngalami perawatan anti-karat khusus, saéngga operasi normal ing lingkungan kelembapan relatif 100%. Ora ana perawatan pangatusan sing dibutuhake sadurunge miwiti maneh sawise mati.

Pemantauan Cerdas - Sekilas Suhu

Sistem Kontrol Suhu Cerdas Standar:

Sensor resistensi platinum PT100 sing wis dipasang ing saben puteran fase kanggo ngawasi suhu wektu nyata

Controller cyclically nampilake telung phase nduwurke tumpukan Suhu - gampang diwaca

Miwiti/mandheg kipas pendingin sing dipasang ing ngisor kanthi otomatis (wiwit >100°C, mandheg ing <80°C)

Menehi weker overtemperature (setpoint luwes) lan pangayoman trip overtemperature

Operasi Kurang Bising - Tenang lan Ora Ngganggu

Data sing diukur:

Kanggo 800kVA lan ngisor, tingkat gangguan ≤ 55dB diukur 1 meter saka peralatan

Teknologi sambungan inti puteran 45 ° kanthi lengkap + bantalan redam geter bisa nyuda gangguan kanthi 5-8dB

Kapasitas Kakehan Kuwat - Bisa Dipercaya Nalika Paling Penting

Parameter Kapabilitas Overload:

Pendinginan alami (AN) - bisa beroperasi kanthi beban 100% terus-terusan

Pendinginan udara paksa (AF) - kapasitas bisa ditambah 40-50%

Bisa nahan beban 150% sajrone 2 jam

Skenario Aplikasi:

Periode panjaluk puncak musim panas, proteksi daya acara kritis, nuduhake beban sauntara nalika siji trafo gagal - ing "momen kritis" iki, kapasitas kakehan SCB13 njamin kesinambungan pasokan listrik.

Bebas Pangopènan - Tanpa Usaha lan Ora Kuwatir

Kaluwihan pangopènan:

Bebas lenga - ora perlu filtrasi minyak berkala utawa tes kromatografi minyak

Lumahing nduwurke tumpukan Gamelan - bledug ora gampang nglumpukake

Ora ana bagean obah - tingkat kegagalan sing sithik banget

Pangopènan saben dina mung mbutuhake mriksa tampilan suhu lan ngresiki saluran udara sing adhem

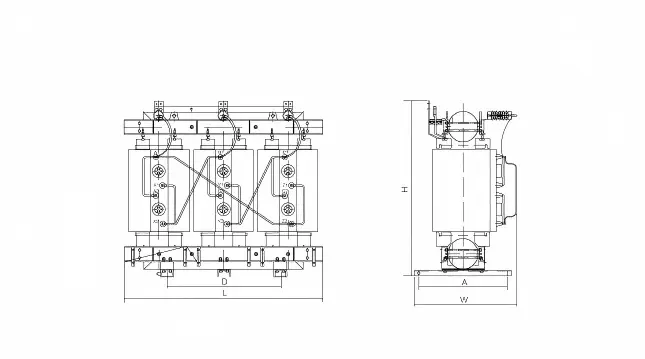

Parameter Produk (Spesifikasi)

Komitmen Layanan Sawise Penjualan

Periode Garansi: 12 wulan saka tanggal kiriman (bisa ditambah nganti 36 utawa 60 wulan kanthi kontrak layanan sing dibayar)

Dhukungan Teknis: Konsultasi teknis gratis seumur hidup; pitungan beban lan optimasi solusi sajrone tahap pilihan

Layanan Lapangan: Panuntun instalasi, pitulung komisioning, penanganan kesalahan (gratis sajrone garansi, adhedhasar biaya sawise garansi)

Pasokan Spare Parts: Pengontrol suhu, penggemar, sensor, lan bagean umum liyane sing disimpen ing saham; pengiriman dina sabanjuré liwat kurir
