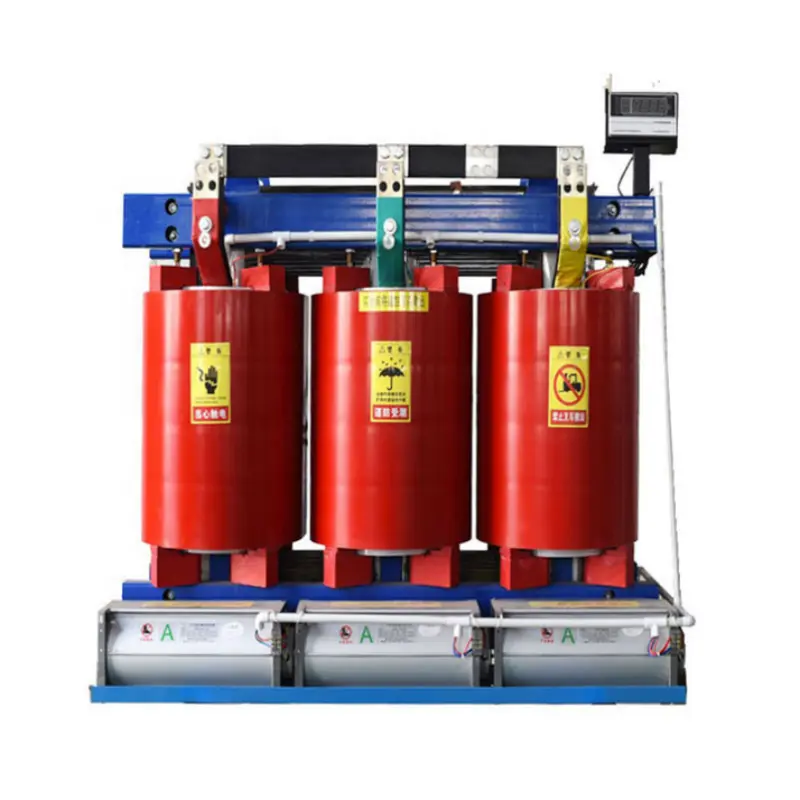

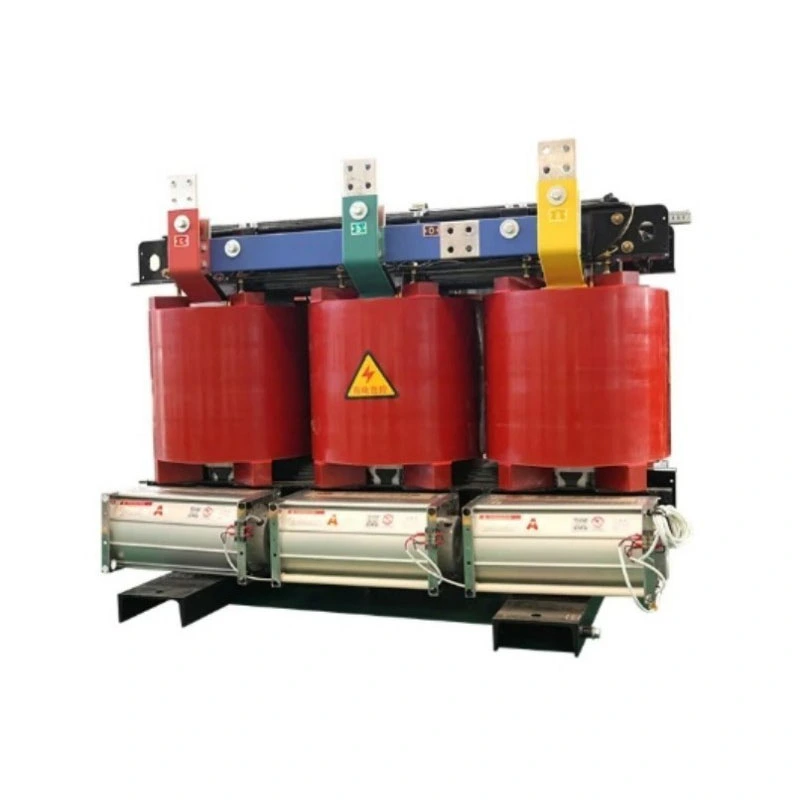

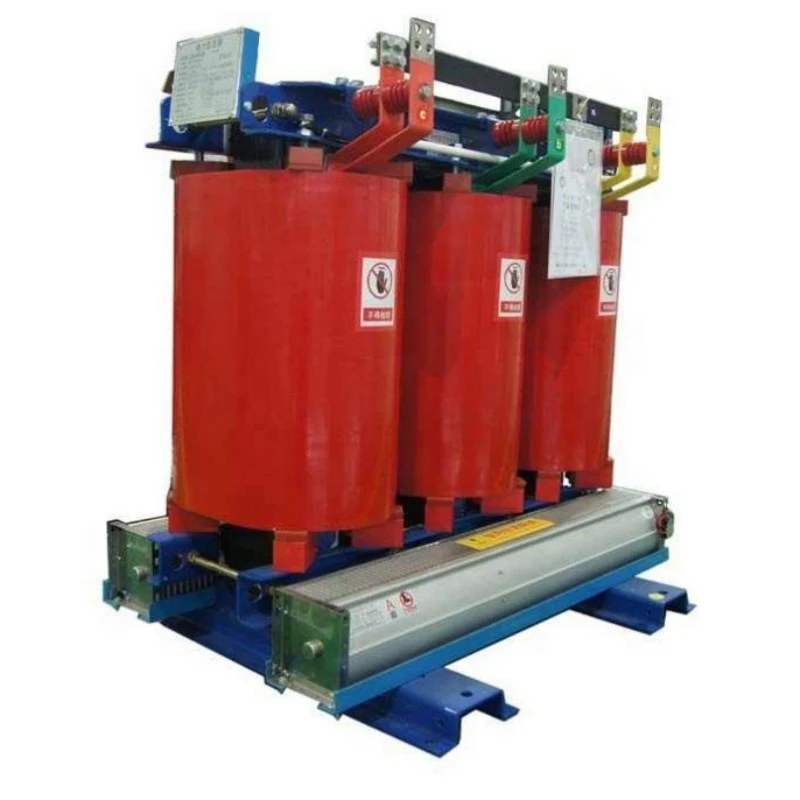

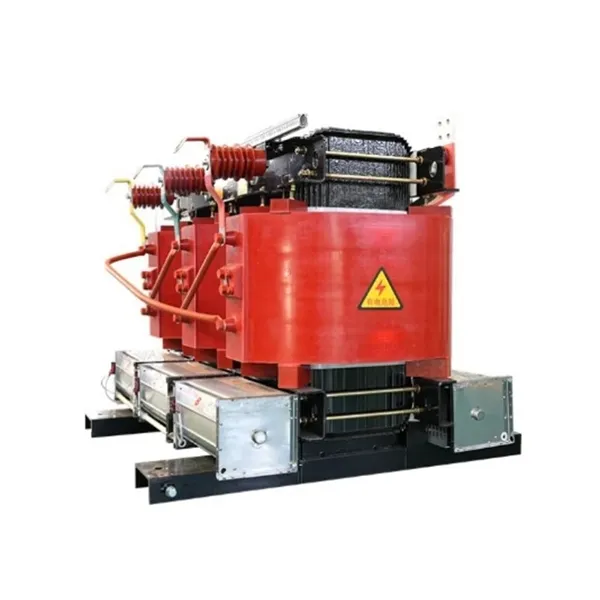

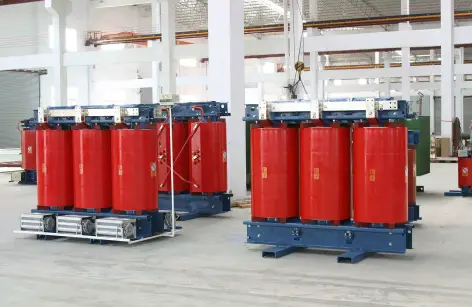

Air Cooling Outdoor Isolasi Garing Tipe Transformer

Produk iki minangka jinis ruangan, jinis isolasi,trafo tipe garingnggunakake air cooling (ANAN). Ora gumantung ing medium Cairan kanggo jampel utawa boros panas, nanging nggunakake konveksi alam utawa cooling online dipeksa kanggo ngontrol munggah suhu.

Apa sing ditindakake?

1. Isolasi Listrik : Nggawe penghalang listrik fisik antarane gulungan primer lan sekunder, kanthi efektif ngganggu puteran lemah, nyuda harmonik, lan nyaring gangguan frekuensi dhuwur lan mundhak saka kothak, nyedhiyakake daya "resik" kanggo beban sing sensitif.

2. Transformasi voltase : Langkah munggah utawa mudhun voltase AC miturut syarat, nyesuekake kanggo kabutuhan sumber daya saka macem-macem peralatan.

3. Safety Protection : Liwat desain isolasi, ngalangi kontak personel langsung karo sisih voltase dhuwur, Ngartekno nyuda resiko kejut listrik.

4. Adaptasi ruangan : A pager kasar dirancang kanggo IP54 utawa ratings pangayoman luwih mbisakake kanggo tahan angin, udan, bledug, uyah semprotan, lan long-term cahya UV.

Singkatnya, yen sampeyan butuh isolasi daya sing aman, resik, bebas pangopènan lan solusi konversi ing lingkungan ruangan sing atos, Transformer Tipe Kering Isolasi Udara Pendingin Udara iki minangka solusi inti.

Kaluwihan produk

Dibandhingake karo trafo jinis garing ing jero ruangan tradisional utawa tradisional, produk iki menehi limang kaluwihan inti:

1. Zero Polusi, Maintenance-Free : Desain bebas lenga rampung ngilangi risiko kontaminasi lemah utawa banyu saka bocor, uga biaya pangopènan lan downtime sing ana gandhengane karo tes lan panggantos lenga taunan. Kanggo proyek ruangan miturut peraturan lingkungan sing ketat, iki minangka kauntungan sing penting.

2. Toleransi Lingkungan Luar Ruangan Superior: Nggunakake proses Impregnation Tekanan Vakum (VPI) lan sistem insulasi Kelas H (180 ° C), digabungake karo pager ruangan sing dilas kanthi lengkap digawe saka stainless steel utawa baja Aluzinc. Makarya kanthi stabil ing suhu sekitar -25 ° C nganti 50 ° C lan kelembapan relatif nganti 95%. Tahan kanggo semprotan uyah, jamur, lan karat.

3. Safety Ultimate karo Isolasi Listrik : Insulasi sing dikuatake antarane gulungan primer lan sekunder entuk tegangan tahan dielektrik saka 3kV nganti 5kV (gumantung model). Kanthi efektif ngisolasi komponen DC, harmonik katelu, lan macem-macem pengaruh lonjakan saka kothak, nglindhungi instrumen presisi hilir.

4. Pendinginan Udara Alami, Tenang lan Bisa Dipercaya : Ngandelake konveksi udara kanggo pambuangan panas tanpa penggemar (opsional). Gangguan operasi luwih murah tinimbang trafo sing dicelupake minyak. Kanthi ora ana bagean mekanik puteran ing komponen inti, Mean Time Between Failures (MTBF) saya tambah apik.

5. Kapasitas Kakehan Dhuwur, Bisa Digunakake ing Darurat : Kapasitas kakehan darurat nganti 120% kanggo operasi terus-terusan, 150% kanggo operasi jangka pendek. Sajrone puncak mbukak ruangan sing ora dikarepke (contone, sawetara motor diwiwiti bebarengan), ora perlu nambah kapasitas langsung, tuku wektu sing penting kanggo pangguna.

Fitur produk

Inti: Baja silikon berorientasi gandum sing digulung kanthi permeabilitas dhuwur, proses gabungan langkah-lap, nyuda mundhut tanpa beban lan arus sing nyenengake.

Windings : Loro-lorone voltase dhuwur lan cendhek windings nggunakake kabeh-tembaga (aluminium opsional) konduktor, kebungkus karo Nomex® utawa kertas insulasi aramid padha, diproses liwat VPI vakum impregnation karo solventless varnish, mbentuk kuwat, Kelembapan-tahan, dhuwur-suhu toleran struktur insulasi padhet.

Struktur Isolasi: Gulungan primer lan sekunder dilebokake ing bobbin sing kapisah utawa sikil inti independen, kanthi tameng elektrostatik opsional ing antarane, nyilikake kapasitansi kopling lan nyedhiyakake gangguan interferensi frekuensi dhuwur sing apik banget.

Enclosure Protèktif: Proteksi standar IP54 (kedap bledug, tahan cipratan), IP65 opsional. Enclosure digawe saka baja tahan karat 2.0mm utawa baja Galvalume, kanthi atap tahan udan, kisi-kisi ventilasi stainless steel, lan kunci anti-pry.

Sistem Kontrol Suhu: Sensor suhu PTC utawa PT100 RTD sing dibangun, bisa disambungake menyang pengontrol suhu cerdas kanggo weker suhu sing luwih dhuwur, proteksi trip, lan aktivasi penggemar otomatis (yen penggemar opsional dipasang).

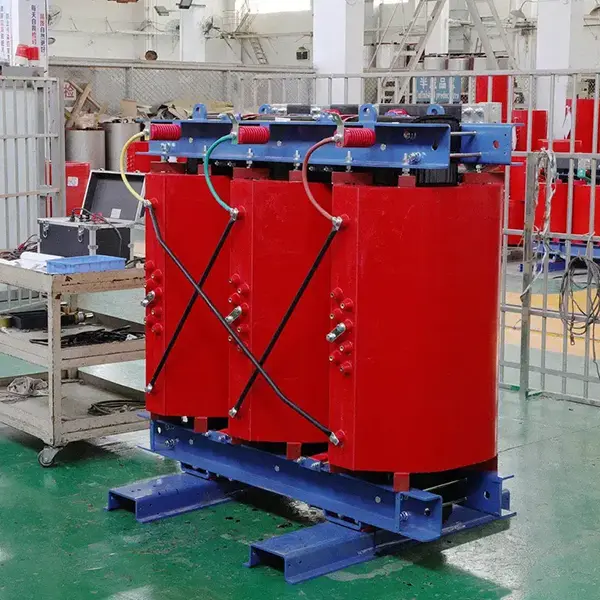

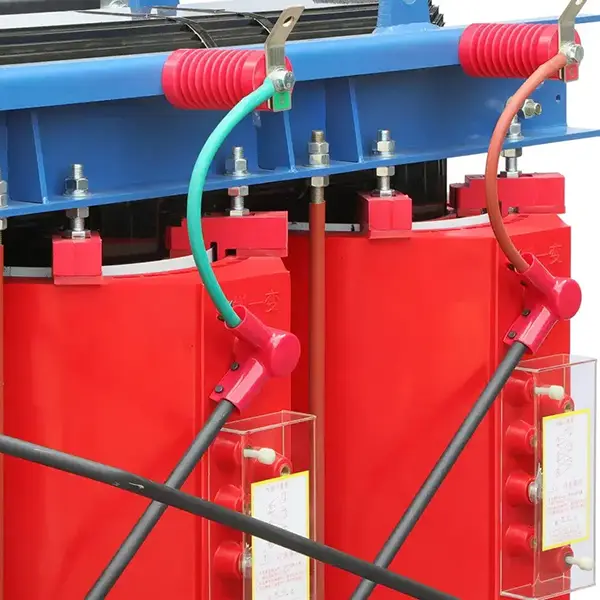

Terminal: Kothak prapatan voltase dhuwur ruangan kanthi segel karet silikon lan entri kelenjar kabel. Sisih voltase rendah nggunakake busbar tembaga sing dilapisi timah utawa konektor anti banyu.

Aplikasi Produk

Transformer Tipe Kering Isolasi Udara Penyejuk Udara iki digunakake digunakake ing skenario ing ngisor iki:

Generasi Energi sing Bisa Dianyari: Isolasi ing sisih voltase sithik pembangkit listrik PV lan gardu sing dipasang ing peternakan angin, ngisolasi voltase output inverter sadurunge sambungan jaringan utawa sumber daya lokal.

Peralatan Industri Luar Ruangan: Isolasi sumber daya kanggo platform pengeboran minyak, penghancur tambang terbuka, sistem tenaga pantai pelabuhan, mesin pengeboran terowongan (mesin tameng), nyegah lonjakan kothak saka ngrusak peralatan.

Daya Sementara & Darurat : Isolasi output generator kanggo acara outdoor, kompetisi olahraga, lan situs bantuan bencana, nyedhiyakake daya sing resik kanggo peralatan audio, video, lan kontrol.

Infrastruktur Pangisian Daya: Transformator isolasi input kanggo pangisi daya cepet DC ruangan, nyegah umpan balik harmonik menyang kothak nalika nglindhungi modul pangisi daya.

Smart Grid & Distribution : Layanan stasiun utawa trafo isolasi ing unit utama ring ruangan lan gardu kompak, nyedhiyakake daya sing aman lan dipercaya kanggo terminal otomatisasi (DTU/FTU).

Rincian Produksi

Proses Impregnasi Tekanan Vakum VPI

Kabeh windings wis impregnated karo solventless insulating varnish ing vakum, njabut online internal lan ngidini varnish kanggo kebak nembus antarane dadi, lapisan, lan lemah. Sawise ngobati, mbentuk struktur "padhet" monolitik kanthi konduktivitas termal, kekuatan mekanik, lan tahan kelembapan sing ngluwihi proses impregnasi standar.

Kothak persimpangan khusus ruangan

Kothak stopkontak voltase sithik duwe panel dhukungan insulasi tahan api, kanthi jarak listrik sing cukup (> 20mm) ing antarane busbar tembaga. Entri kabel nggunakake gaskets multi-segel lan kelenjar kabel, kompatibel karo macem-macem kabel waja utawa karet-sheathed, nyegah Kelembapan ingress bebarengan kabel menyang kothak.

Enclosure Stainless Steel Tugas Berat

Enclosure diprodhuksi nggunakake pemotongan laser, CNC mlengkung, lan welding robot, kanthi kabeh lapisan terus disegel. Pintu duwe gagang kunci telung titik lan gasket sealing tahan cuaca. Tutup ndhuwur dirancang minangka tameng udan angled lan kalebu ngangkat bolt mripat kanggo angkat ruangan trep.

Packaging, Delivery & After-Sales

Metode Packaging

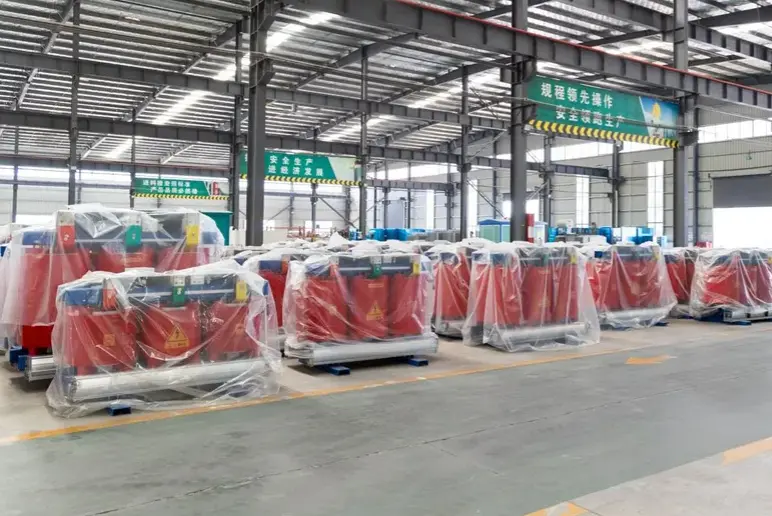

1. awak Transformer kebungkus karo Kelembapan-bukti film PE, desiccant diselehake nang.

2. Dikempalken ing peti kayu abot utawa kothak plywood tanpa fumigasi (standar ekspor ketemu), diubengi dening umpluk kapadhetan dhuwur utawa tas sing diisi udara kanggo bantalan.

3. Label kayata "Moisture Proof", "Fragile", lan "This Way Up" ditempelake ing njaba kothak.

Cara Pangiriman

1. Domestik: Truk logistik khusus (kapasitas cilik bisa dikirim liwat barang abot Deppon / SF Express).

2. Ekspor: Pangaturan kanggo segara, ril, utawa angkutan udara, kalebu dokumentasi pabean.

Layanan Sawise Sales

1. Periode babar pisan: 12 sasi saka tanggal panrimo.

2. Diposaken utawa panggantos gratis kanggo cacat manufaktur sajrone periode garansi.

Pitakonan sing Sering Ditakoni (Q&A)

Q1: Apa Transformer Tipe Kering Isolasi Udara Luar Ruangan iki luwih gampang panas lan kobong dibandhingake karo trafo sing dicelupake minyak biasa?

A: Cukup ngelawan. Sanajan udhara nduweni konduktivitas termal sing luwih murah tinimbang lenga, produk kita nggunakake insulasi Kelas H (dirating kanggo 180 ° C) lan proses impregnasi vakum VPI. Panas saka windings ditindakake kanthi efisien lan dibubarake liwat kurungan. Kanggo kapasitas sing padha, desain kita duwe wates kenaikan suhu sing luwih gedhe, saengga kurang nandhang kegagalan burnout sing disebabake bocor minyak lan tingkat minyak sing sithik ing unit tradisional. kitaAir Cooling Outdoor Isolasi Garing Tipe Transformermakaryakke karo suhu titik panas uga ngisor watesan jampel malah ing mbukak lengkap ing 40 ° C kahanan ruangan.

Q2: Ing dina udan ing njobo, banyu udan ora bakal mlebu ing louvers cooling lan nyebabake sirkuit cendhak?

A: Ora. Rating proteksi pager kita yaiku IP54. Kisi-kisi kasebut nduweni saluran gaya labirin internal lan layar bolong logam. Tes nuduhake yen sanajan kanthi semprotan langsung saka ngarep kanthi intensitas udan 10mm saben menit, interior tetep garing. Kabeh port entri kabel nggunakake kelenjar disegel kelas bledosan, rampung mblokir sembarang dalan kanggo Kelembapan ingress.
