Tembaga Winding Pad dipasang trafo Tipe garing

Apa Peralatan Iki?

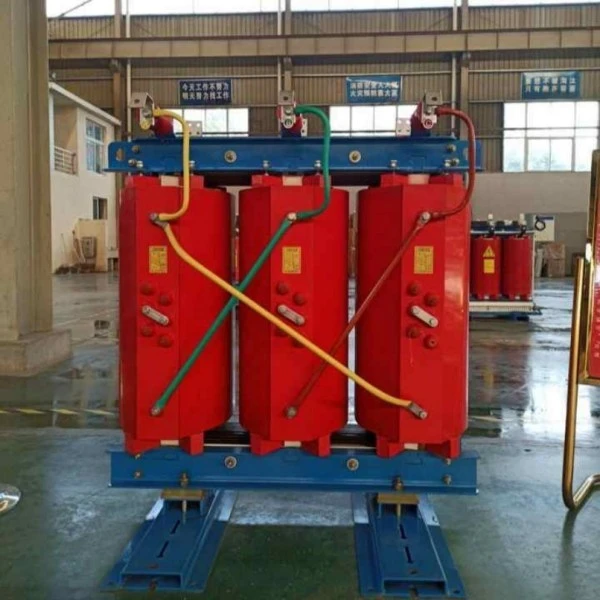

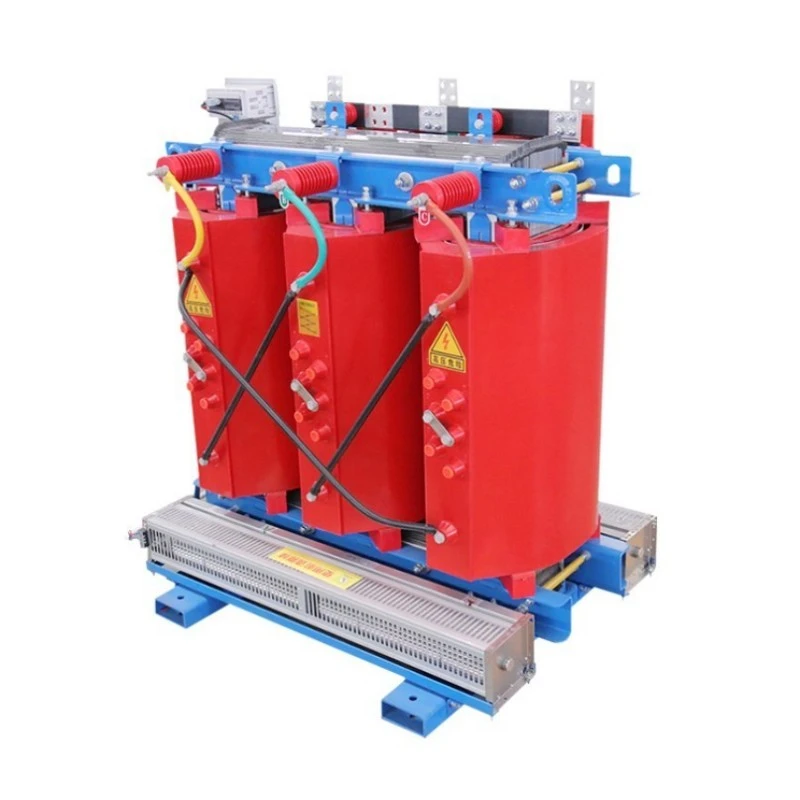

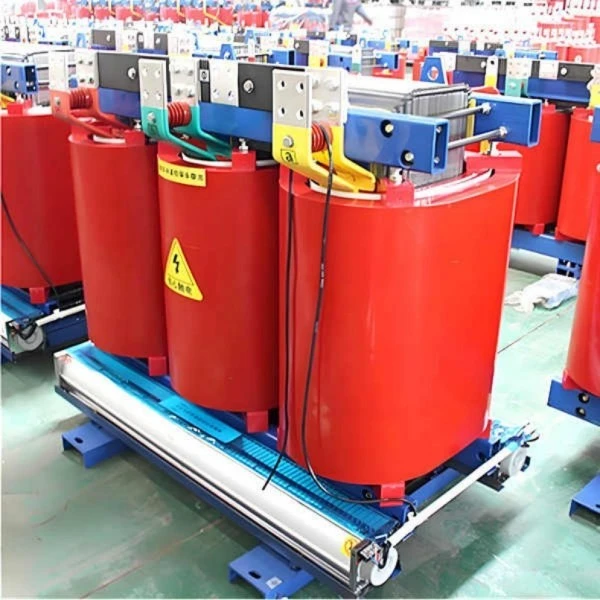

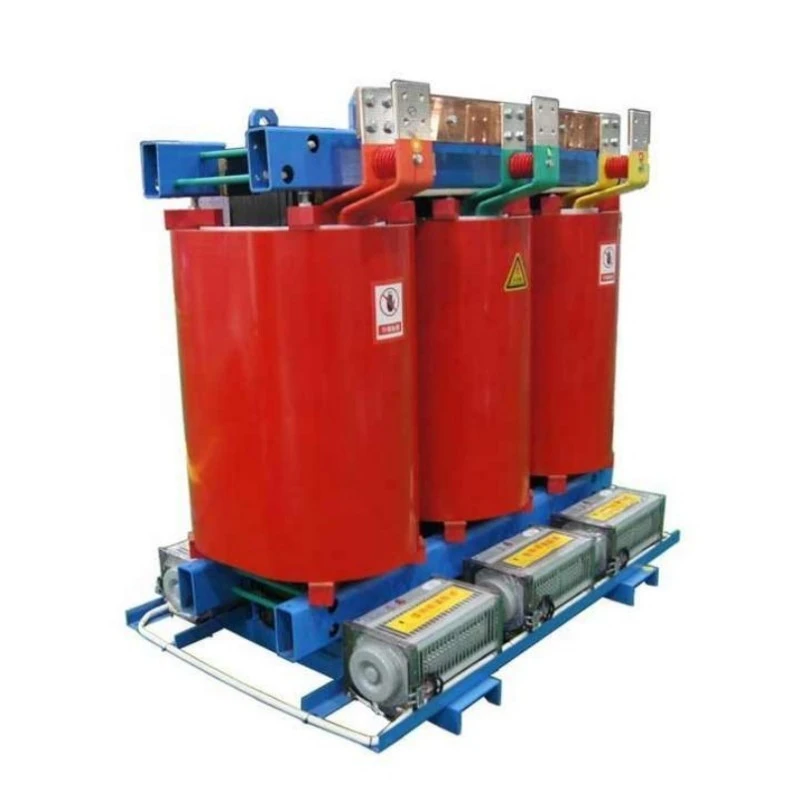

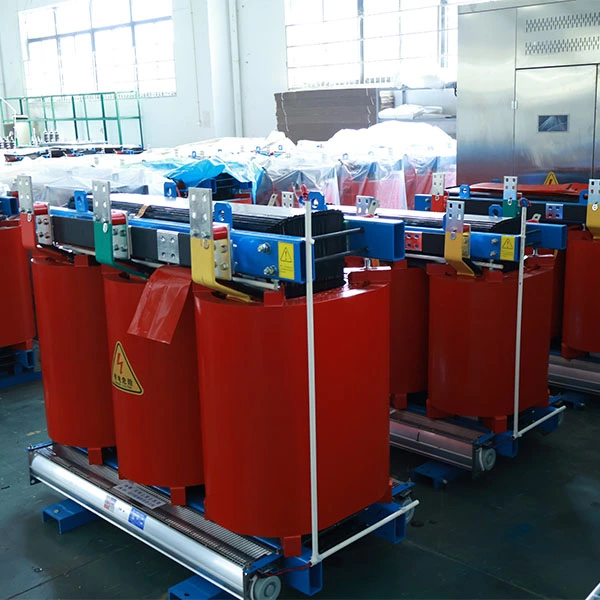

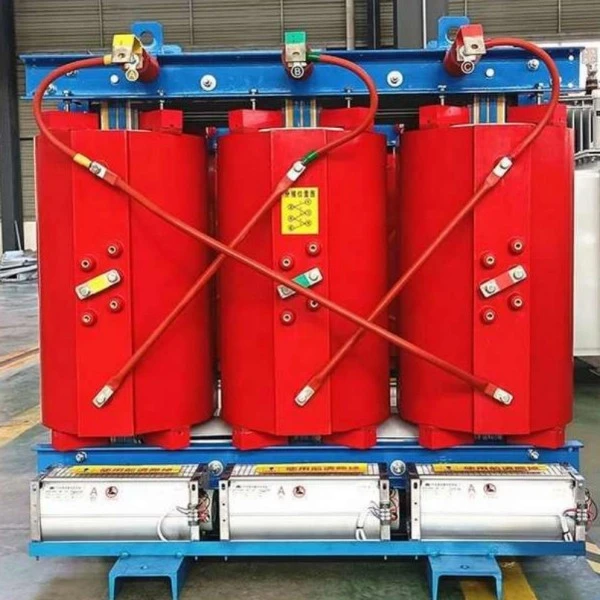

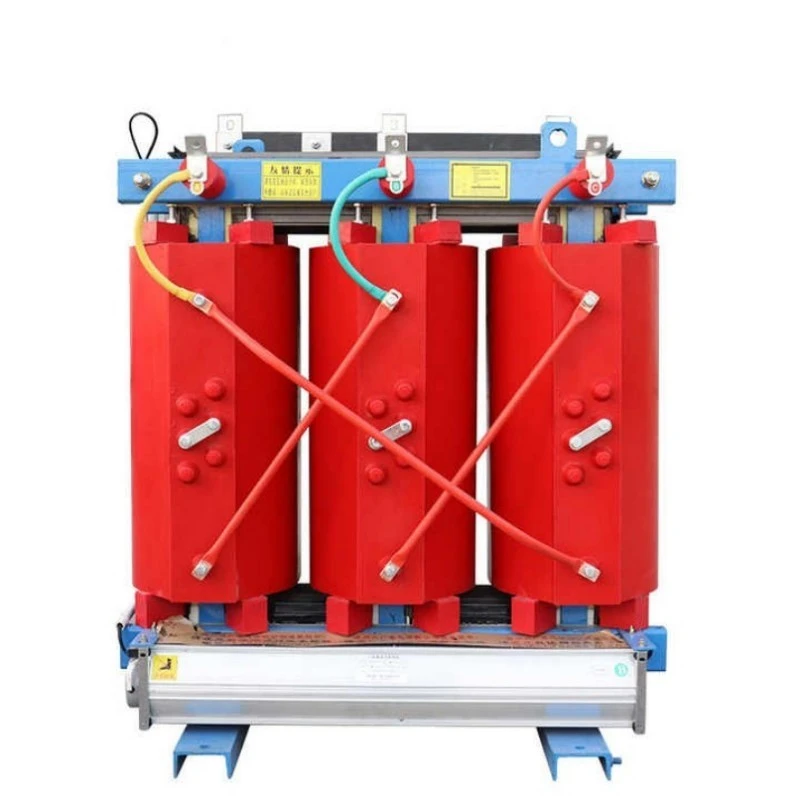

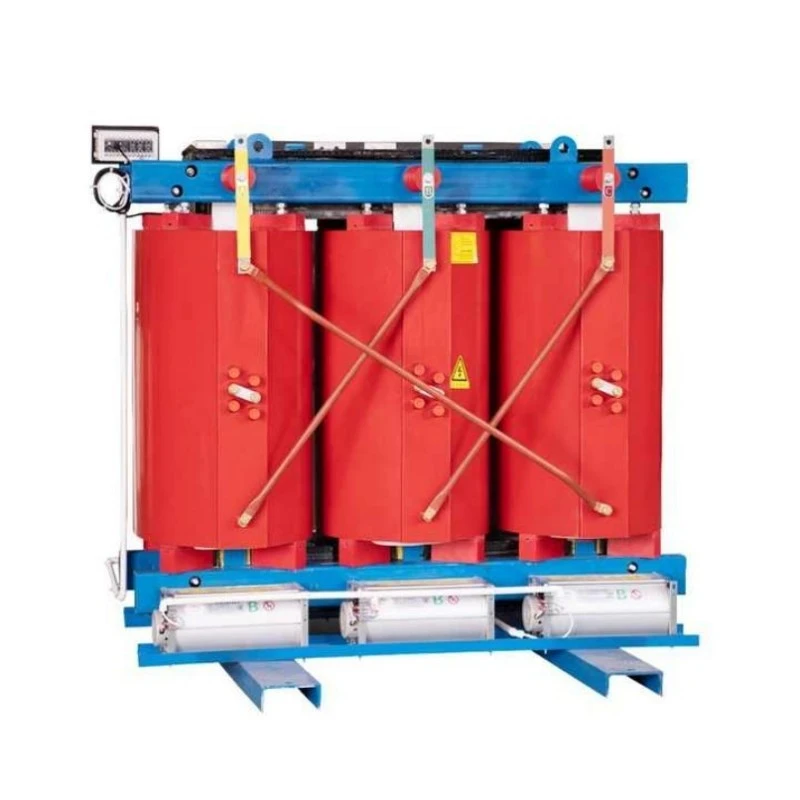

The Copper Winding Pad Mounted Dry Type Transformer yaiku transformator tipe garing resin cast telung fase sing dirancang khusus kanggo instalasi ruangan sing dipasang ing pad. Iki nyuda voltase medium (biasane 10kV–35kV) dadi voltase sithik (400V/380V) kanggo distribusi sing aman menyang komunitas omah, pusat komersial, taman industri, lan proyek energi sing bisa dianyari.

Beda karo tradhisionaltrafo kecemplung lenga, produk iki ora nggunakake lenga insulating. Nanging, nggunakake insulasi padhet resin epoksi sing digabungake karo pendinginan udara sing alami utawa dipeksa. Windings digawe saka tembaga konduktivitas dhuwur, njamin kerugian resistif sing luwih murah, kapasitas kakehan sing luwih apik, lan umur layanan sing luwih dawa. Enclosure sing dipasang ing pad ngidini instalasi langsung ing tingkat lemah tanpa mbutuhake bangunan gardu sing kapisah, kanthi signifikan ngirit biaya konstruksi sipil lan papan.

Deskripsi Produk

Lugao's Copper Winding Pad Mounted Dry Type Transformer dirancang kanggo linuwih, efisiensi, lan safety ing jaringan distribusi ruangan. Dirating saka 50kVA nganti 2500kVA, kanthi voltase standar 10kV/0.4kV (bisa disesuaikan nganti 6kV, 20kV, utawa 35kV), trafo iki cocog karo standar efisiensi energi GB 20052-2020 Level 2, kanthi sawetara model nyedhaki Level 1.

Kinerja listrik utama kalebu kerugian tanpa beban nganti 37% luwih murah tinimbang trafo jinis garing konvensional, kerugian beban dikurangi nganti 30%, discharge parsial ≤5pC, lan tingkat gangguan ≤55dB ing 1 meter. Gulungan tembaga njamin konduktivitas termal lan kekuatan mekanik sing apik, kanthi signifikan ningkatake kemampuan tahan sirkuit cendhak.

Unit kasebut dilebokake ing kandang sing dipasang ing pad sing tahan cuaca lan bisa dikunci kanthi rating IP23 utawa luwih dhuwur, nglindhungi saka udan, bledug, lan vandalisme. Sistem kontrol suhu cerdas kanthi sensor PT100, penggemar wiwitan otomatis, weker panas banget, lan komunikasi RS485 kalebu standar.

Kanthi umur desain 30 taun lan syarat pangopènan minimal, Transformer Tipe Kering Tembaga Winding Pad Mounted Dry Type Transformer iki minangka pilihan sing cocog kanggo utilitas, kontraktor EPC, lan manajer fasilitas sing golek solusi distribusi sing aman, tahan lama, lan hemat energi.

Parameter Produk (Spesifikasi)

Fitur Produk lan Aplikasi

Fitur Utama

All-Copper Windings - Losses resistive Lower, kapasitas kakehan luwih, lan short-circuit tahan luwih apik dibandhingake aluminium.

Fireproof & Explosion-Proof - Casting resin epoksi, mateni mandhiri, ora ana risiko bocor lenga.

Desain Pad-Mounted - Instalasi tingkat lemah, ora ana bangunan gardu sing dibutuhake, ngirit 40-60% biaya kerja sipil.

Kerugian Ultra-Low - Meet GB Level 2 efisiensi energi, nyuda tagihan listrik taunan kanthi signifikan.

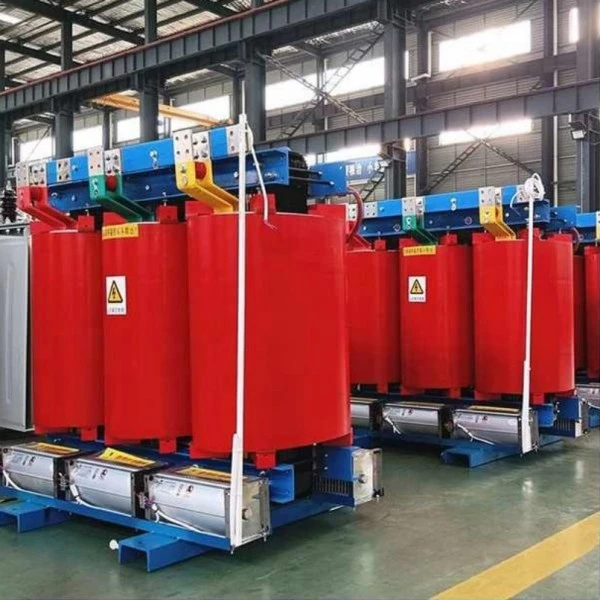

Pemantauan Cerdas - Sensor PT100, wiwitan otomatis penggemar, weker / trip overheat, RS485 nganti BAS.

Kurang Noise - ≤55dB, cocok kanggo wilayah omah lan komersial.

Bebas Pangopènan - Ora ana tes minyak, ora garing, ora ana bagian sing obah.

Q&A: Fitur Produk Dijelasake

Q1: Napa milih Transformer Tipe Kering Tembaga Winding Pad sing dipasang tinimbang jinis sing dicelupake minyak kanggo panggunaan ruangan?

A: Trafo sing dicemplungake lenga nyebabake risiko kebakaran lan bocor, utamane ing wilayah omah utawa lingkungan sing sensitif. Transformer Tipe Kering Tembaga Winding Pad dipasang ora nggunakake lenga, mula ora ana risiko panyebaran geni utawa kontaminasi ing lemah. Kajaba iku, gulungan tembaga nyedhiyakake konduktivitas termal lan kekuatan mekanik sing luwih apik, njamin operasi sing dipercaya sanajan ing musim panas sing paling dhuwur. Akeh kotamadya saiki mrentahake trafo jinis garing kanggo instalasi ruangan anyar amarga kode geni sing luwih ketat.

Q2: Apa tembaga nduwurke tumpukan tenan worth biaya ekstra dibandhingake aluminium?

A: Pancen. Nalika biaya wiwitan Transformer Tipe Kering Tembaga Winding Pad Mounted udakara 15-20% luwih dhuwur tinimbang unit tatu aluminium, biaya siklus urip total luwih murah. Tembaga nduweni konduktivitas 40% sing luwih dhuwur, tegese mundhut beban sing luwih murah lan nyuda tagihan listrik. Tembaga uga nduweni kekuatan tarik sing luwih dhuwur, saengga trafo luwih tahan karo gaya sirkuit cendhak. Swara umur desain 30 taun, tabungan energi mung gampang mbenerake investasi kasebut.

Q3: Apa trafo iki bisa ngatasi kelembapan sing dhuwur lan musim udan, utamane ing wilayah kidul?

A: Nggih. Tembaga Winding Pad Mounted Dry Type Transformer nggunakake proses casting vakum ing ngendi resin epoksi rampung encapsulates gulungan tembaga, mbentuk lapisan insulasi sing disegel. Inti lan klem ngalami perawatan anti-karat. Kanthi enclosure IP23, trafo beroperasi kanthi normal ing kelembapan relatif 100%. Ora ana pangatusan sing dibutuhake sadurunge miwiti maneh sawise mati sing suwe.

Q4: Apa sing kedadeyan yen trafo kakehan nalika puncak musim panas?

A: Ing cooling alami (AN), mlaku terus-terusan ing 100% mbukak. Kanthi pendinginan udara paksa (AF), kapasitas mundhak 40-50%. Gulungan tembaga bisa tahan beban 150% sajrone 2 jam. Kapabilitas kakehan iki njamin kesinambungan daya sajrone acara kritis.

Q5: Suwene iku babar pisan, lan apa iku nutupi?

A: Garansi standar yaiku 12 wulan saka kiriman, nutupi kabeh cacat manufaktur. Kontrak layanan sing dibayar bisa ngluwihi garansi nganti 36 utawa 60 wulan. Dhukungan teknis gratis kanggo urip.

Rincian Produksi

Bahan Inti lan Proses Manufaktur

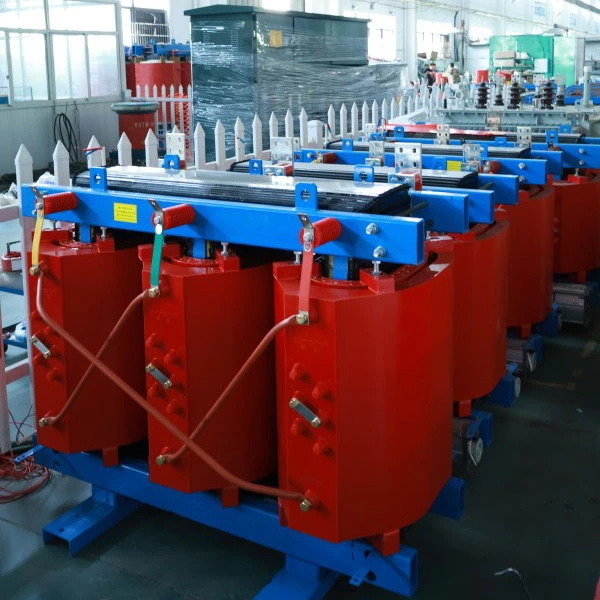

Inti saka saben Tembaga Winding Pad Mounted Garing Tipe Transformer dibangun nggunakake dhuwur-permeabilitas kadhemen-mbalek gandum-oriented baja silikon, karo joints langkah-puteran kanggo nyilikake saiki ora mbukak lan mundhut kesasar. Inti wis dicukur kanthi presisi lan ditumpuk kanthi otomatis kanggo njamin jalur magnet sing seragam.

Struktur Winding - Kabeh Tembaga

Loro-lorone voltase dhuwur lan voltase kurang nggunakake konduktor tembaga tanpa oksigen. Penggulungan voltase rendah nganggo konfigurasi gulungan foil kanthi insulasi antar lapisan seragam, kanthi signifikan ningkatake kemampuan tahan sirkuit cendhak. Konduktivitas termal unggul tembaga uga mbantu ngilangi panas kanthi luwih efektif, nyuda suhu titik panas.

Sistem Insulasi - Epoxy Resin Vakum Casting

Windings dibuwang ing vakum kanthi resin epoksi kelas dhuwur, ngilangi voids lan njamin discharge parsial ≤5pC. Sistem insulasi padhet iki tahan api, tahan kelembapan, lan stabil kanthi kimia. Ora ana lenga insulasi sing digunakake, nggawe trafo aman kanggo instalasi sing dipasang ing njero ruangan lan ruangan.

Enclosure lan Pad-Mounted Design

Ingtrafodipasang ing pager baja sing bisa dikunci kanthi tugas abot lan ditutupi bubuk tahan cuaca. Proteksi standar yaiku IP23 (tahan udan lan bledug), kanthi IP34 utawa IP54 opsional kanggo lingkungan sing atos. Dasar dirancang kanggo langsung dipasang ing pad beton, kanthi entri kabel saka ngisor. Ngangkat lugs lan terminal grounding standar.

Quality lan Testing Jaminan

Saben Tembaga Winding Pad Mounted Dry Type Transformer ngalami tes jinis lengkap lan tes rutin sadurunge pangiriman, kalebu:

1. No-load mundhut lan mbukak tes mundhut

2. Tes impedansi sirkuit cendhak

3. Induced over-voltage tahan test

4. Pengukuran debit parsial (≤5pC)

5. Tes impuls kilat

6. Tes munggah suhu

7. Kabeh indikator kinerja tombol ngluwihi syarat GB lan IEC.

Sertifikasi

1. Sistem Manajemen Mutu ISO 9001:2015

2. CE certified

3. Ketik laporan tes saka laboratorium independen
