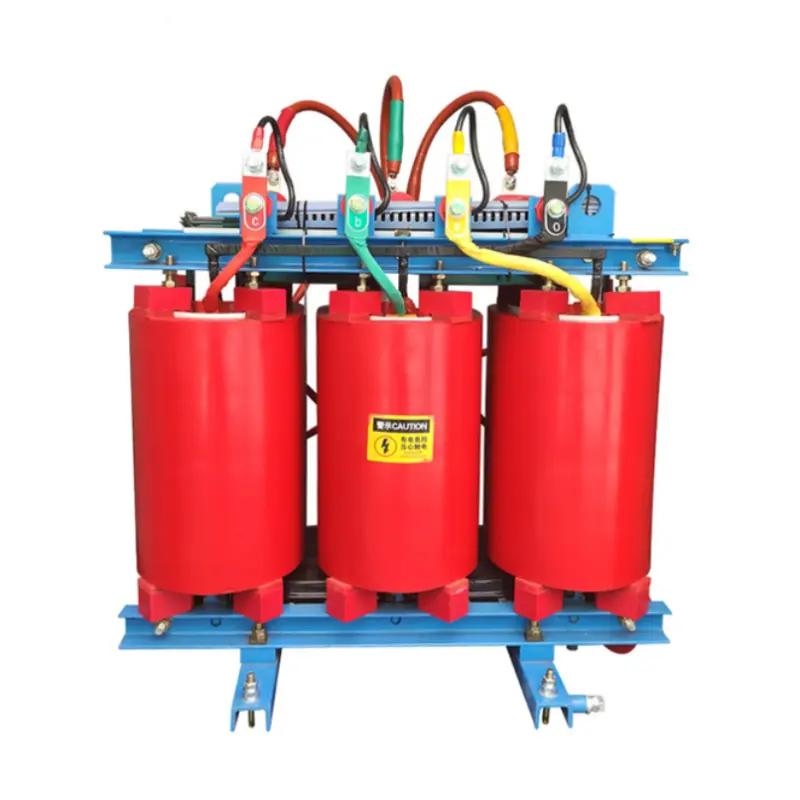

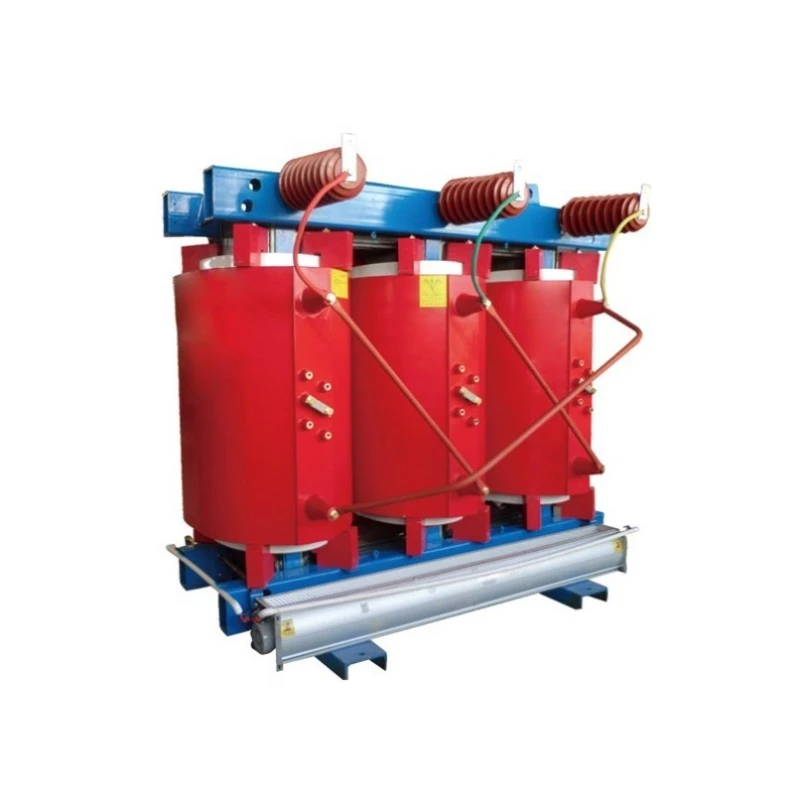

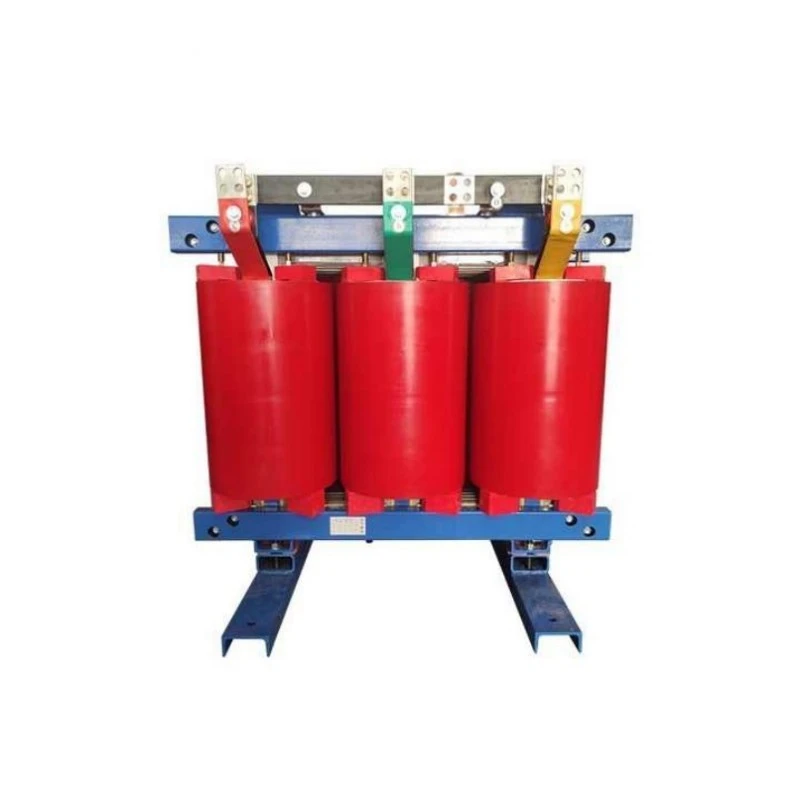

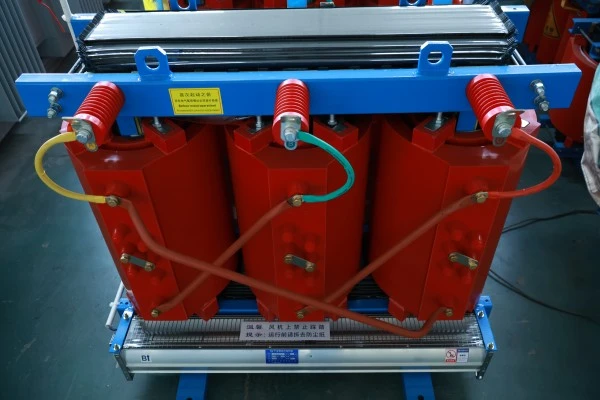

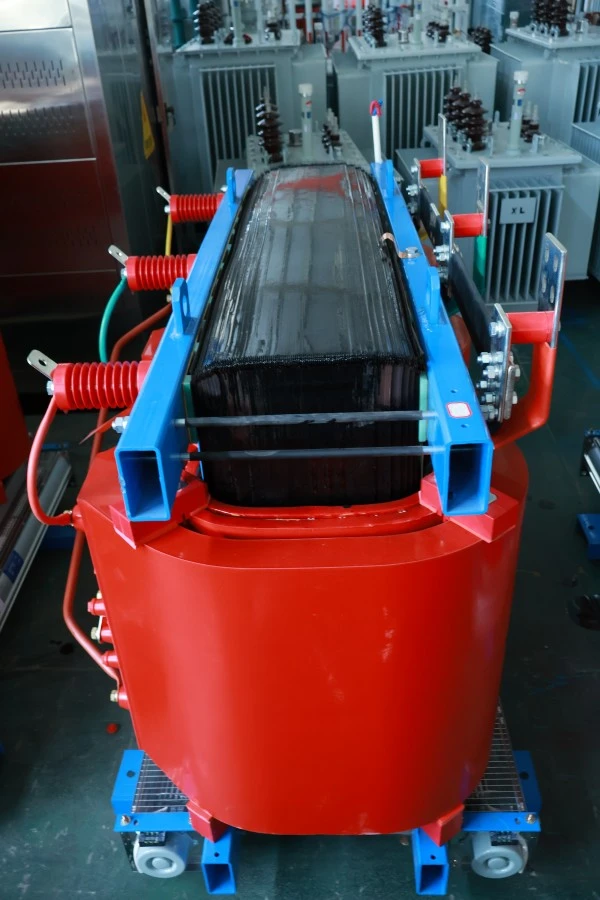

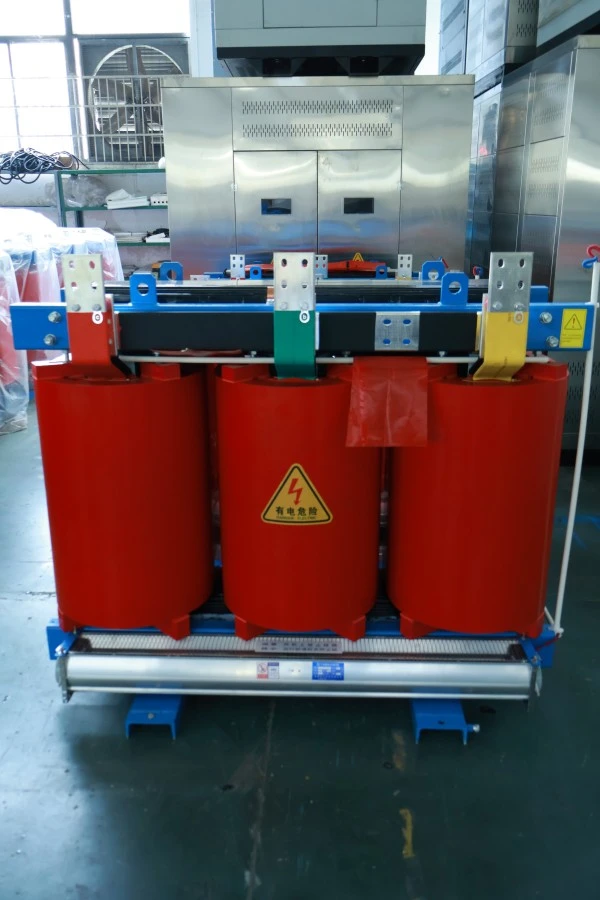

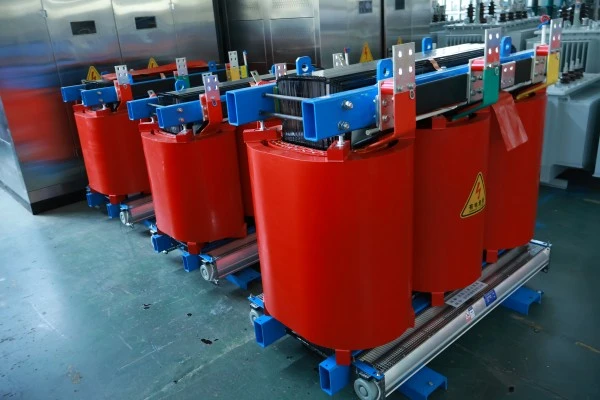

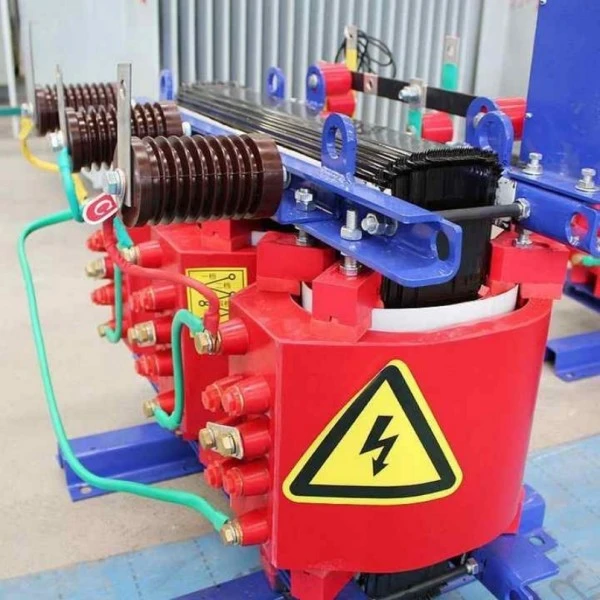

SCB13 Tembaga Winding Jinis Garing Transformer Daya

Apa iku?

Seri SCB13 iku telung fase, resin-cast terisolasi, tembaga-tatutrafo daya jinis garing. Ing sebutan, "SC" stands for resin cast (epoxy resin vakum cast), "B" nuduhake foil windings, lan "13" nggantosi tingkat kinerja, tegese nilai mundhut sawijining ketemu Level 1 syarat efficiency energi saka standar nasional GB 20052-2020. Materi konduktif inti yaiku tembaga bebas oksigen kanthi kemurnian dhuwur, dudu aluminium utawa aluminium sing dilapisi tembaga.

Apa sing ditindakake?

1. Konversi voltase: Ngonversi voltase dhuwur (10kV, 35kV) dadi voltase kurang (400V, 690V) utawa mundhak yen dibutuhake, nyukupi syarat voltase saka macem-macem peralatan.

2. Distribusi Daya : Minangka piranti inti saka sistem distribusi, kanthi aman ngirim daya menyang macem-macem beban kayata pabrik industri, kompleks komersial, bangunan dhuwur, lan peternakan angin.

3. Aman Power Supply : Amarga non-flammable resin epoxy jampel ngalangi, iku ora bakal nyemprotake lenga utawa geni malah ing cilik saka bentet internal, nggawe iku utamané cocok kanggo instalasi njero ruangan utawa lokasi karo syarat safety geni kenceng.

4. Operasi Sepi : Operasi swara luwih murah tinimbang trafo sing dicelupake minyak tradisional, saengga cocok kanggo wilayah omah, rumah sakit, bangunan kantor, lan lingkungan sensitif gangguan liyane.

Singkatipun, SCB13 Copper Winding Dry Type Power Transformer minangka piranti inti distribusi daya modern sing nggabungake efisiensi energi sing dhuwur, inti tembaga kabeh, gangguan kurang, lan safety tahan api.

Kaluwihan produk

Dibandhingake karo trafo jinis garing biasa, produk iki menehi limang kaluwihan inti:

All-Copper Windings, Konduktivitas Luar Biasa:Kabeh windings voltase dhuwur lan kurang wis tatu nggunakake rod tembaga tanpa oksigen-digambar kawat tembaga persegi dowo enamel utawa foil tembaga. Resistivitas tembaga (kira-kira 0,0172 Ω·mm²/m) luwih murah tinimbang aluminium (kira-kira 0,0283 Ω·mm²/m). Mulane, gulungan tembaga saka bagean salib sing padha duwe resistensi sing luwih murah, kurang panas, lan efisiensi konversi daya sing luwih dhuwur. Biaya listrik sing disimpen sajrone operasi jangka panjang ngluwihi prabédan investasi awal.

Efisiensi Energi Level 1, Selaras karo Strategi Dual-Carbon Nasional :Tingkat mundhut SCB13 dirancang kanthi ketat kanggo nyukupi standar efisiensi energi Level 1 nasional. Kerugian tanpa beban kira-kira 10% luwih murah tinimbang SCB12, lan kerugian beban luwih murah tinimbang 5%. Kanggo trafo 1000kVA sing mlaku 8,000 jam saben taun, iki ngirit luwih saka 10,000 yuan saben taun ing biaya listrik, mbalekake bedane rega dibandhingake trafo standar sajrone 3-5 taun.

Epoxy Resin Vacuum Casting, Insulation andal:Windings dibuwang lan diobati nganggo resin epoksi Huntsman (utawa kualitas sing padha) ing vakum, ngilangi gelembung udara. Lapisan insulasi sing diobati nduweni kekuatan mekanik sing dhuwur, tahan kejut termal, tahan retak, lan perlindungan kelembapan / rereget. Discharge parsial dikontrol ing ngisor 5pC, luwih unggul tinimbang standar nasional.

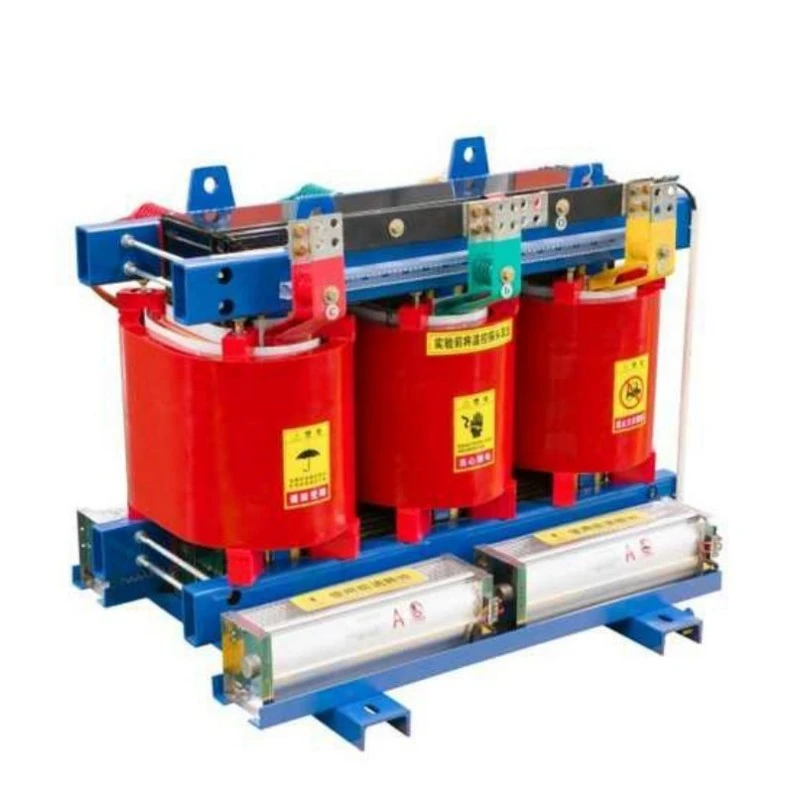

Kapasitas Overload Kuwat, Adaptasi kanggo Beban Fluktuasi:Ing cooling alam, bisa operate long-term ing 10% kakehan; karo cooling online dipeksa (penggemar diinstal), kapasitas output bisa nambah kanggo liwat 120% nilai dirating. Kanggo puncak beban musiman (contone, panggunaan AC musim panas), ora perlu nambah kapasitas langsung.

Tahan Kelembapan lan Tahan Kontaminasi, Kemampuan adaptasi lingkungan sing kuwat:Lumahing nduwurke tumpukan resin epoksi alus, padhet, lan ora higroskopis. Malah sawise mati ing 100% lingkungan asor relatif, iku bisa miwiti langsung ing mbukak lengkap tanpa preheating. Utamané cocog kanggo lingkungan lembab utawa korosif kayata kamar distribusi lemah, wilayah semprotan uyah dhuwur pesisir, lan pabrik kimia.

Fitur produk

Struktur Inti: Migunakake teknologi laminasi step-lap kanthi miter 45 °, kanthi anggota inti lan rakit dijepit nganggo tali utawa piring sing kuat. Aplikasi baja silikon berorientasi gandum kanthi permeabilitas dhuwur (B30R090 utawa kelas sing luwih dhuwur) nyuda kerugian hysteresis lan eddy.

Low Voltage Windings : Tatu karo foil tembaga, tetep ing ends karo dering pungkasan resin. Jembaré foil tembaga padha karo dhuwur nduwurke tumpukan, nyedhiyakake distribusi ampere-turn aksial seragam lan resistensi sing dhuwur banget kanggo pasukan elektromagnetik sirkuit cendhak. Insulasi lapisan nggunakake bahan DMD sing wis diresapi.

Windings High Voltage: Tatu ing segmen berlapis nggunakake kabel tembaga persegi dowo kelas H enamel, kanthi resin cast ing antarane saben lapisan, mbentuk insulasi komposit resin epoksi sing diperkuat serat kaca sing kuat. Tutul sing mimpin metu saka tengah nduwurke tumpukan kanggo nambah distribusi voltase impuls.

Sistem Kontrol & Perlindhungan Suhu: Saben belitan fase duwe RTD platinum PT100 sing wis dipasang kanggo ngawasi suhu titik panas wektu nyata. Fitur pengontrol suhu cerdas sing diiringi: tampilan suhu kumparan digital, weker suhu sing luwih dhuwur (setpoint sing bisa diatur), output trip suhu sing luwih dhuwur, lan wiwitan / mandheg penggemar otomatis (yen pendinginan hawa dipeksa dipasang kanthi opsional).

Pilihan Enclosure : Opsional IP20 (obyek padat), IP23 (vertikal netes banyu), utawa IP40 (partikel cilik) rating proteksi enclosure, digawe saka stainless steel, aluminium alloy, utawa powder-coated cold-rolled steel. Enclosures duwe bukaan ventilasi lan kunci lawang sing dikunci.

Sambungan & Instalasi : Sisih voltase dhuwur nggunakake karet silikon kanthi shielded / insulasi lengkap terminal kabel utawa terminal conventional; sisih voltase kurang nggunakake busbars tembaga dilapisi timah. Ing ngisor trafo dilengkapi basa saluran baja lan rollers kanggo posisi gampang lan gerakan.

Aplikasi Produk

Transformer Daya Tipe Kering Tembaga SCB13 cocog kanggo skenario ing ngisor iki:

Gedung Dhuwur & Pusat Komersial : Dipasang ing ruang paling ngisor utawa ruang distribusi lantai peralatan, lift daya, HVAC, lampu, lan sistem perlindungan geni. Karakteristik sing ora gampang kobong cocog karo kode geni bangunan, lan swara sing sithik ora ngganggu warga ing ndhuwur.

Perusahaan Industri & Pertambangan : Sistem distribusi tenaga ing pabrik mobil, pabrik komponen elektronik, lan bengkel mesin presisi. Kabeh-tembaga windings nahan lonjakan saiki saka asring miwiti / mandheg motor, nyediakake stabilitas voltase apik.

Energi Dianyari: Sambungan kothak langkah-langkah kanggo pembangkit listrik PV sing disebarake, trafo daya tambahan kanggo peternakan angin, trafo isolasi kanggo sistem panyimpenan energi. Efisiensi energi sing dhuwur nyuda kerugian konversi daya.

Infrastruktur Transportasi : Transformer layanan stasiun kanggo stasiun sepur, pasokan listrik kanggo bangunan sinyal sepur kacepetan dhuwur, pusat distribusi daya terminal bandara, sistem tenaga pelabuhan pantai. Ketahanan kelembapan lan kemampuan tahan sirkuit cendhak nyukupi panjaluk linuwih saka transit rel.

Pusat Data & Stasiun Pangkalan Komunikasi : Nyedhiyakake daya sing resik, stabil kanggo server, switch, lan sistem UPS. Operasi sing sepi (biasane ing ngisor 55dB) ora ngganggu personel pusat data.

Rincian Produksi

Proses Penggulungan Foil Tembaga Tegangan Rendah

Penggulungan voltase rendah ditabuh nganggo foil tembaga kanthi lebar ing mesin penggulungan foil khusus. Tembaga foil pinggiran dibunderaké kanggo nyegah corona discharge. Kanthi saben giliran, kertas insulasi sing wis diresapi DMD kanthi otomatis diselehake ing antarane lapisan, lan kontrol tension online njamin foil tembaga wis tatu kanthi kenceng. Sawise nduwurke tumpukan completion, kabeh Déwan diselehake menyang cetakan kanggo epoxy resin vakum casting, mbentuk monolithic, struktur roso sepi-free. Proses iki mbenakake short-circuit tahan kemampuan windings kurang voltase dening liwat 30% dibandhingake struktur kabel-tatu.

Dhuwur Tegangan Segmented Layer Winding

Gulungan voltase dhuwur dipérang dadi 4-6 segmen (pancake), kanthi saben segmen dibagi dadi 2-4 lapisan. Saluran (utawa saluran udara) ing antarane segmen nambah panyebaran panas, nalika lapisan nyuda tegangan interlayer. Taps dijupuk saka giliran tartamtu saka segmen tartamtu lan ditandhani karo timbal colored beda. Kabeh sambungan nggunakake welding argon arc utawa welding meksa kadhemen kanggo mesthekake resistance kontak minimal.

Perawatan Ngurangi Noise Inti

Sawise laminasi inti rampung, kabeh inti wis meksa vakum impregnated karo varnish insulating nyuda gangguan khusus dirumuske, damping mikro-getaran antarane sheets baja silikon lan antarane sheets lan clamping bagean. Bantal karet silikon suhu dhuwur diselehake ing antarane inti lan gulungan, lan ing antarane gulungan lan bagean clamping. Kanthi perawatan kasebut, swara tanpa beban bisa disimpen ing ngisor 55dB (kanggo 315kVA lan ngisor), dibandhingake karo hum kulkas kluwarga.

Pengujian Pabrik Komprehensif

Saben SCB13 Copper Winding Dry Type Power Transformer ngalami tes ing ngisor iki sadurunge ninggalake pabrik: pangukuran resistance winding; pangukuran rasio voltase lan verifikasi grup vektor; impedansi short-circuit lan pangukuran mundhut mbukak; pangukuran mundhut saiki lan tanpa beban; resistance insulasi lan pangukuran faktor dissipation dielektrik; tes tahan tegangan sing ditrapake; tes tahan tegangan induksi; pangukuran discharge parsial. Data tes direkam kanthi otomatis lan laporan tes pabrik diwenehake karo kiriman kasebut.

Parameter Produk (Spesifikasi)

Packaging & After-Sales

Metode Packaging

1. awak Transformer kebungkus karo film PE anti banyu, wilayah kritis dijamin karo padding protèktif alus.

2. Dikempalken ing peti kayu lapis kelas ekspor sing kuat kanthi dhasar palet kanggo penanganan forklift.

3. Interior saka crates kapenuhan polyurethane ditambahi utawa honeycomb karton bantalan kanggo nyegah karusakan getaran transportasi.

4. Tandha cetha ing njaba: pusat gravitasi, titik angkat, tahan kelembapan, aja tip.

Layanan Sawise Sales

1. Periode Garansi Gratis: 12 wulan saka tanggal kiriman.

2. Sembarang kegagalan sing disebabake dening desain, materi, utawa cacat manufaktur sajrone periode garansi bakal didandani utawa diganti kanthi gratis dening perusahaan kita (kalebu biaya transportasi sing cukup).
