Air Cooling Epoxy Resin Garing Tipe Transformer

Lugao Power minangka pabrik China sing duwe spesialisasi ing solusi Transformer Tipe Kering Resin Epoksi Udara. Bebas lenga lan aman geni, trafo iki nyedhiyakake konversi voltase sing dipercaya kanggo pusat data, pabrik, peternakan solar, taman angin, lan bangunan komersial. Pasokan langsung pabrik, desain sing cocog karo IEC, lan pilihan voltase, kapasitas, pendinginan, lan kandang sing disesuaikan.

Kirim Pitakonan

Deskripsi Produk

Apa iku?

The Air Cooling Epoxy Resin Dry Type Transformer minangka piranti konversi daya sing bebas lenga ing ngendi kabeh gulungan voltase dhuwur lan kurang lengkap dibungkus resin epoksi ing tekanan vakum. Ora kaya trafo konvensional sing ngandelake lenga mineral utawa cairan sintetik kanggo insulasi lan pendinginan, unit iki mung nggunakake hawa minangka media pendinginan - konveksi alami (AN) utawa hawa paksa opsional (AF). Resin epoksi nduweni tugas telung: insulasi listrik utama, proteksi mekanik marang kelembapan lan rereged, lan struktur kaku sing tahan gaya sirkuit cendhak.

Apa sing ditindakake?

Transformasi Tegangan: Ngurangi tegangan medium (6kV, 10kV, 20kV, 35kV) dadi voltase pemanfaatan (208V, 400V, 480V, 690V) kanggo beban industri, komersial, lan omah. Utawa, nambah voltase kanggo interkoneksi jaringan energi sing bisa dianyari.

Distribusi Daya Fire-Aman : Ngirim listrik ing jero bangunan, garasi parkir lemah, rumah sakit, lan pusat data ing ngendi trafo sing diisi minyak dilarang dening kode geni. Epoksi sing mateni mandhiri (rating UL 94 V-0) ora bakal nyebarake geni.

Daya Resik kanggo Beban Sensitif : Nyedhiyakake pamisahan antarane sirkuit primer lan sekunder, nyaring harmonik, nyuda lonjakan, lan ngilangi puteran lemah sing ngganggu peralatan pencitraan medis, mesin CNC, lan instrumen laboratorium.

Operasi Lingkungan Luar & Atos: Kanthi enclosure IP54 utawa IP65 opsional, trafo tahan udan, salju, badai bledug, semprotan uyah, lan suhu ekstrem saka -30 ° C nganti + 55 ° C tanpa degradasi kinerja.

Intine, Air Cooling Epoxy Resin Dry Type Transformer minangka pilihan sing disenengi nalika safety, kepatuhan lingkungan, lan linuwih jangka panjang ora bisa dirundingake.

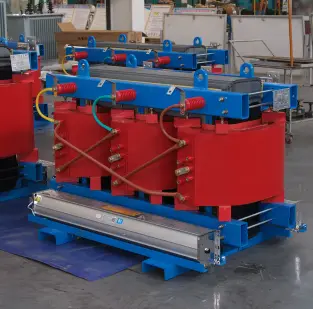

Air Cooling Epoxy Resin Dry Type Transformer

Parameter Produk (Spesifikasi)

Paramèter	Range standar / Nilai
Kapasitas Rated	50 kVA ~ 8000 kVA (ukuran khusus kasedhiya)
Tegangan utami	3,3 kV, 6 kV, 6,6 kV, 10 kV, 10,5 kV, 11 kV, 20 kV, 33 kV, 35 kV
Tegangan Sekunder	208 V, 220 V, 380 V, 400 V, 415 V, 440 V, 480 V, 575 V, 690 V
Ngetuk Range	Off-circuit: ± 2 × 2,5% utawa ± 5% (on-load tapping opsional)
Frekuensi	50 Hz utawa 60 Hz (bisa dual-frekuensi)
Kelompok Vektor	Dyn11, Yyn0, Yd11, Dd0, YNd11, ZZ(0) (sebutake ing urutan)
Kelas Isolasi	Kelas F (155°C) utawa Kelas H (180°C)
Watesan Munggah Suhu	Kelas F: ≤100K; Kelas H: ≤125K (metode resistensi)
Metode Cooling	standar AN (hawa alami); AF (udara paksa) opsional
Proteksi Enclosure	IP00 (mbukak), IP20, IP23, IP54, IP65 (opsional)
Tingkat Discharge Parsial	≤5 pC @ 1.1×Ur (dites pabrik)
Impedansi Short-Circuit	4%, 5%, 6%, 8%, 10% (saben IEC 60076)
Tingkat Tekanan Swara	48 dB ~ 65 dB (gumantung saka kapasitas)
Impulse Tahan Tegangan	LI 75 AC 35 (kelas 10 kV); LI 95 AC 38 (kelas 20 kV); LI 170 AC 70 (kelas 35 kV)
Suhu sekitar	-25°C nganti +50°C (standar); -40°C nganti +55°C (versi iklim dingin)
Kelembapan Relatif	0% ~ 100% (operasi non-kondensasi)
Altitude maksimum	1000 m (de-rate ndhuwur 1000 m, takon pabrik)
Standar Desain	IEC 60076-11, IEEE C57.12.91, GB 1094.11, CSA C88
Dikarepake Service Life	30+ taun kanthi pangopènan minimal

Dry Type Transformer IEC 60076

Fitur Produk lan Aplikasi (Format Q&A)

Q1: Apa sing ndadekake insulasi resin epoksi luwih unggul tinimbang desain tatu mbukak?

A: Telung kaluwihan utama. First, Kelembapan kakebalan - epoxy non-hygroscopic. Transformer Tipe Kering Resin Epoxy Pendingin Udara diwiwiti maneh sawise pirang-pirang minggu mati ing kelembapan 100%, dene unit tatu mbukak mbutuhake pemanasan awal. Kapindho, proteksi kontaminasi - bledug konduktif ora bisa nembus permukaan epoksi sing padhet, ngilangi risiko pelacakan lan flashover. Katelu, kekuatan mekanik - windings encapsulated tahan pasukan short-circuit nganti 25 × dirating saiki tanpa deformasi.

Aplikasi: Pusat Data - Resiko akumulasi bledug nol, operasi sing sepi ing ngisor 55dB, lan epoksi sing mateni mandhiri nyukupi syarat NFPA 75 kanggo ruangan peralatan IT.

Q2: Kepiye carane nindakake ing njaba tanpa lenga?

A: Kanthi enclosures IP54 / IP65 (stainless steel, atap udan sloped, ventilator labyrinth), trafo tahan udan, bledug, lan semprotan uyah. Windings epoxy tahan korosi luwih apik tinimbang radiator sing diisi minyak. Kanggo situs pesisir, 316 enclosures stainless steel kasedhiya.

Aplikasi: Solar Farms & Wind Parks - Lokasi sing adoh lan tanpa staf entuk manfaat saka sampling minyak nol, inspeksi nol bocor, lan ora ana sistem pemadam kebakaran. Unit beroperasi tanpa dijaga nganti pirang-pirang taun ing suhu ekstrem saka -30 ° C nganti + 55 ° C.

Q3: Apa bisa nangani lonjakan lan kakehan motor?

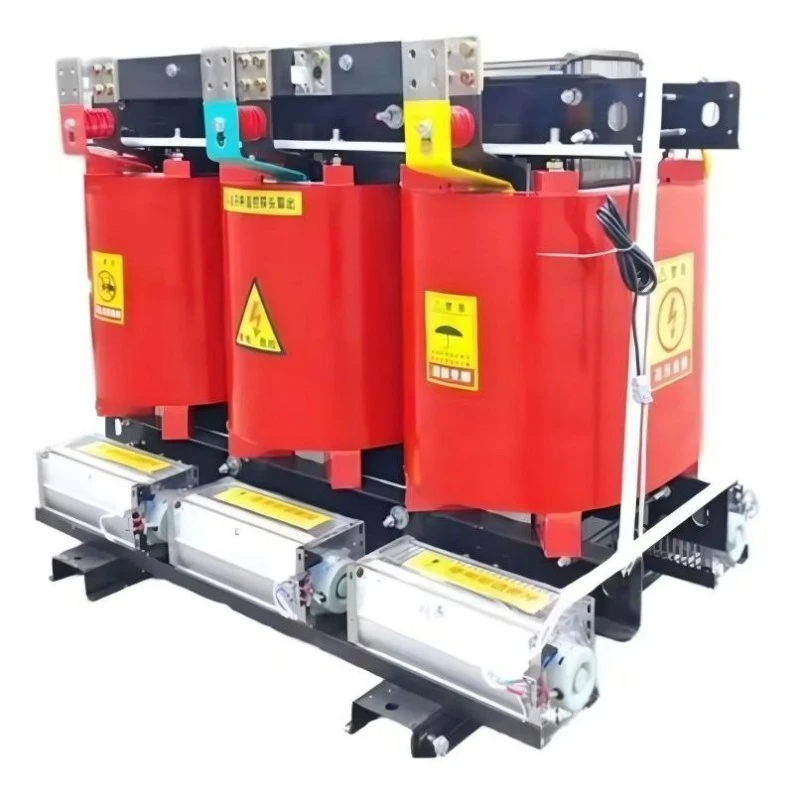

A: Nggih. Kelas H (180 ° C) isolasi ngidini 110% kakehan terus-terusan ing cooling alam (AN), lan 130% kanggo 30 menit. Kanthi opsi forced air (AF), kapasitas mundhak 20-25% - penggemar otomatis diwiwiti ing 80°C. Kanggo kakehan siklik sing abot ngluwihi 150%, takon karo insinyur kita.

Aplikasi: Manufaktur Industri - Jalur perakitan otomotif lan pabrik stamping ngalami owah-owahan beban sing abot. Impedansi rendah (4-6%) njaga regulasi voltase ing ± 3%, dene belitan epoksi tahan getaran sing bakal ngrusak las radiator sing diisi minyak.

Q4: Apa pancene gratis pangopènan?

A: Trafo inti ora mbutuhake pangowahan lenga, ora ana tes dielektrik, ora ana filtrasi, ora ana penggantian gasket. Mung telung pamriksan prasaja saben 12-24 sasi: ngresiki louvers/kipas angin kanthi kompresi udara, terminal mriksa torsi, lan mriksa enclosure. Total gaweyan taunan: ing rong jam dening tukang listrik qualified.

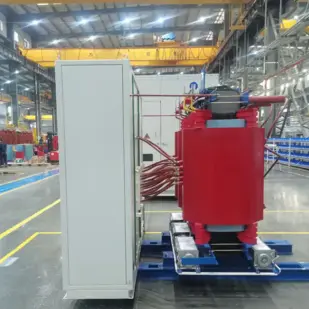

Air Cooling Epoxy Resin Dry Type Transformer

Rincian Produksi - Apa sing ndadekake Lugao luwih unggul tinimbang pesaing

Aspek	Lugao Advantage	Saingan khas
Tingkat vakum	Ngisor vakum jero 0,5 mbar, degassing rong tahap	5-10 mbar, pompa siji-tataran - ninggalake mikro-void
Discharge parsial	≤5 pC @ 1.1×Ur (setengah watesan IEC)	8-10 pC - mung cocog karo standar minimal
Foil Winding Edges	Pinggir bunder / radiused - nyuda stres lapangan nganti 40%	Sisih sing dicukur - situs discharge korona
Epoxy Reinforcement	15-20% serat kaca cincang (retak arrestor, CTE cocog)	Unreinforced resin - retak propagate
Sendi Inti	45 ° step-lap kanthi 5-7 langkah - 12-15% mundhut tanpa beban sing luwih murah	Butt-lap konvensional - mundhut sing luwih dhuwur
Sensor Suhu	3 PT100 RTD saben fase (utama, weker, SCADA)	1 RTD saben phase - ora redundansi
Pengujian Sirkuit Pendek	Batch acak dites ing 25 × dirating saiki, 0,5 sec	Pitungan mung - ora validasi fisik
Kotak Terminal	Pintu ayun 180°, tag laser, pola pengeboran ganda	Stiker kertas, akses sempit

Pitakonan sing Sering Ditakoni (Q&A)

Q1: Apa efisiensi nyata saka Transformer Tipe Kering Resin Epoxy Air Cooling, lan apa degradasi saka wektu?

A: Efisiensi ing beban 75% (titik operasi khas) yaiku 98,7% kanggo unit 1000kVA, mundhak dadi 99,1% kanggo unit 2500kVA. Efisiensi ditemtokake dening mundhut inti (pancet, gumantung ing kualitas baja silikon) lan mundhut tembaga (beda-beda karo beban kuadrat). Kauntungan utama saka Transformer Tipe Kering Resin Epoxy Air Cooling yaiku efisiensi ora nyuda wektu amarga enkapsulasi epoksi nyegah panyebaran kelembapan sing bakal nambah kerugian. Transformer sing diisi minyak asring nyuda efisiensi sawise 10-15 taun amarga lenga rusak lan isi kelembapan insulasi kertas mundhak. Unit epoksi kita njaga efisiensi pabrik kanggo kabeh umur layanan 30+ taun. Kita nyedhiyakake nilai kerugian sing dijamin karo saben unit lan bakal mbayar maneh prabédan kasebut yen tes lapangan nuduhake kerugian sing luwih dhuwur sajrone wektu garansi.

Q2: Kepiye carane milih kapasitas sing bener kanggo aplikasiku?

A: Hitung total beban sing disambungake ing kVA, banjur gunakake faktor keragaman. Kanggo beban terus-terusan (cahaya, HVAC, server), gunakake 100% nameplate. Kanggo beban intermiten (motor, welder, elevator), gunakake 50-70% gumantung saka siklus tugas. Banjur nambah 20-25% wates expansion mangsa. Conto: Pabrik kanthi beban terus-terusan 800kVA + beban motor 400kVA (faktor keragaman 0.6 → 240kVA) + ekspansi 20% = (800+240)×1.2 = 1248kVA → pilih 1250kVA utawa 1500kVA. Over-sizing mundhak biaya dhisikan lan mundhut tanpa mbukak; under-sizing nimbulaké overheating lan gagal durung wayahe. Insinyur kita menehi pitulung ukuran gratis - kirim dhaptar muatan lan siklus tugas sampeyan. Kanggo aplikasi motor-abot, disaranake cooling online dipeksa (AF) kanggo nangani lonjakan wiwitan tanpa ngluwihi watesan mundhak suhu.

Q3: Apa trafo bisa dipasang ing papan sing terbatas kaya trowongan utawa kubah?

A: Pancen. IngAir Cooling Epoxy Resin Garing Tipe Transformeriku becik kanggo spasi Dibuwang amarga ora mbutuhake vault ngemot lenga (nyimpen 2-3 meter saka reresik ing kabeh sisih). Reresik minimal kanggo ventilasi yaiku 300mm ing kabeh sisi lan 600mm ing ndhuwur. Kanggo instalasi trowongan, kita nawakake versi low-profile ngendi dhuwur pager suda dening 200mm (kisi-kisi cooling dipindhah menyang sisih tinimbang ndhuwur). Nanging, suhu sekitar ing trowongan bisa munggah amarga peralatan liyane - kita bakal nindakake analisis termal kanggo konfirmasi pendinginan sing cukup. Yen konveksi alam ora cukup, pilihan AF (hawa dipeksa) karo penggemar dipasang langsung menyang pigura inti menehi cooling tambahan tanpa nambah tilas.
