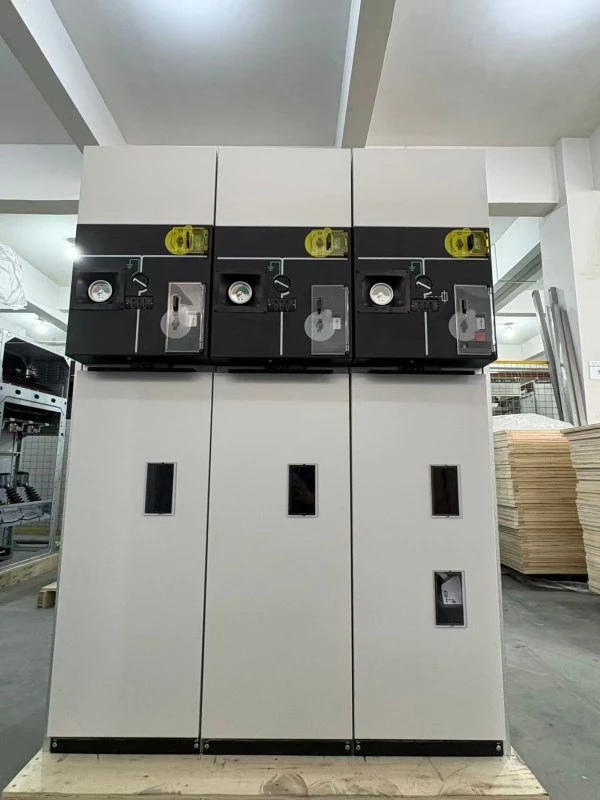

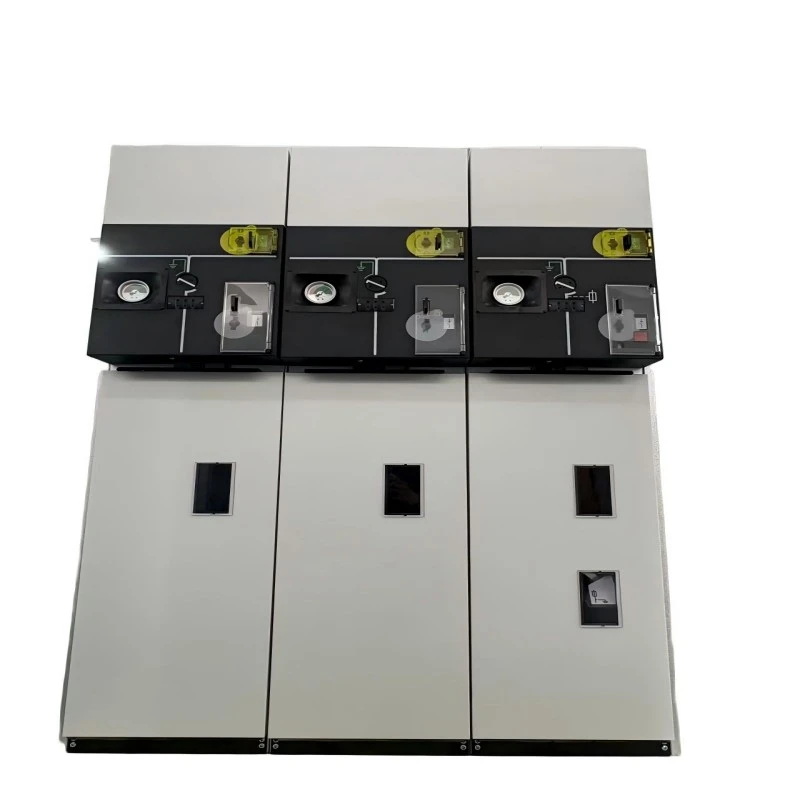

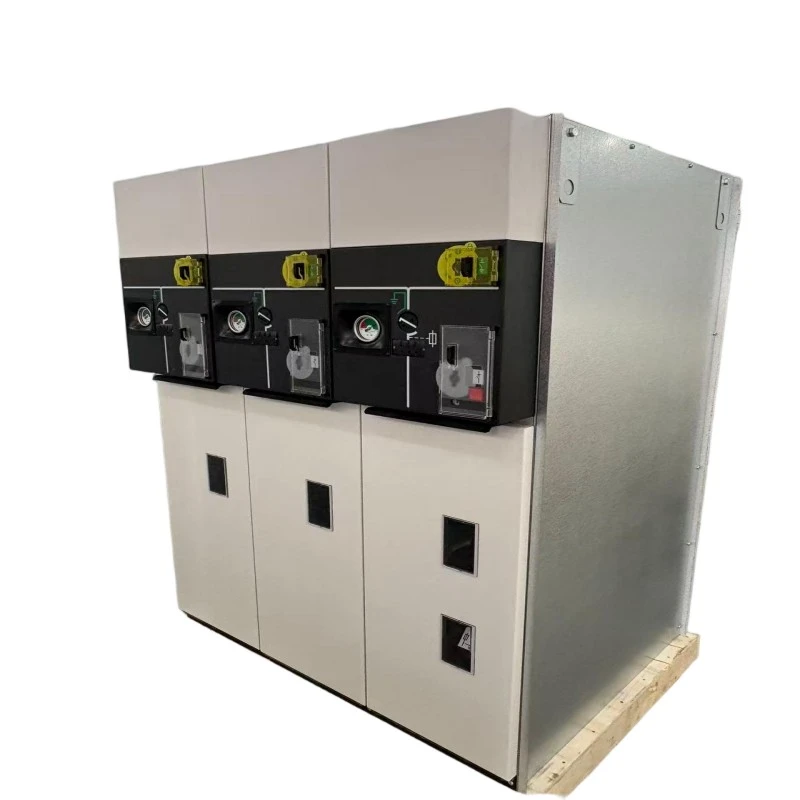

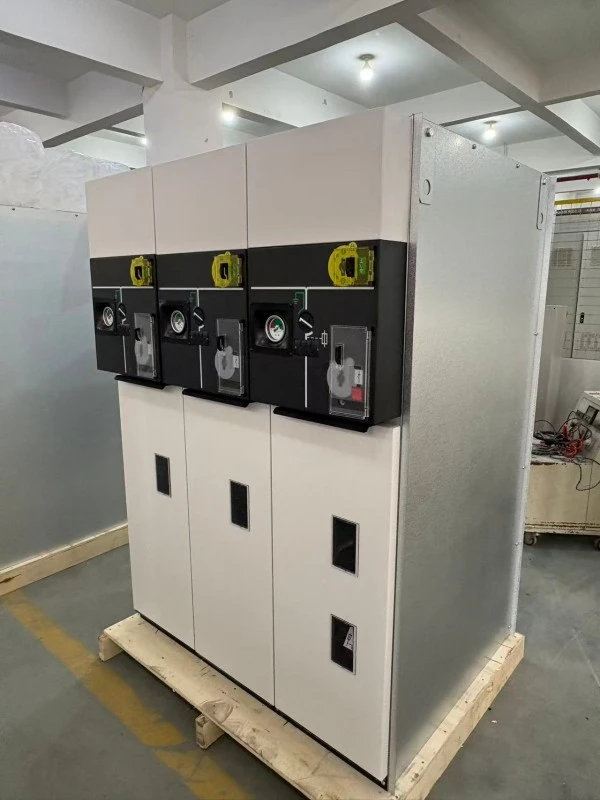

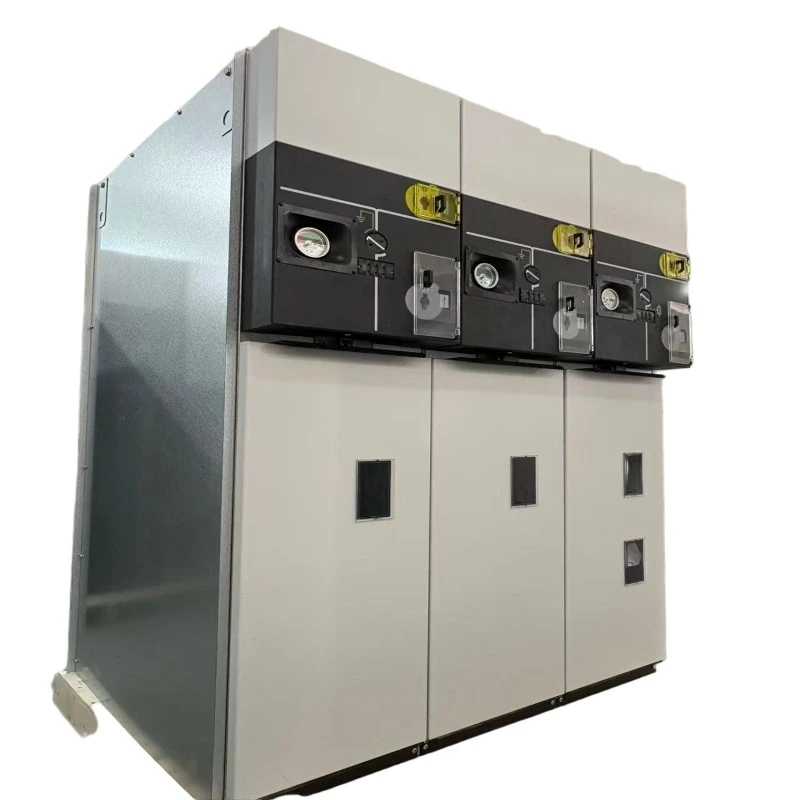

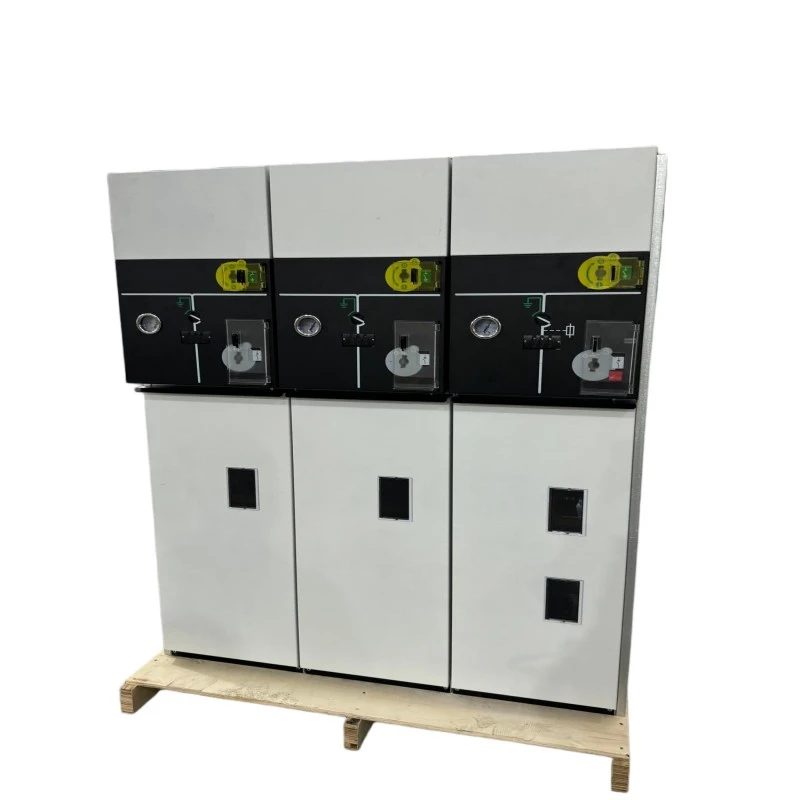

Unit Utama Ring Terisolasi Udara HXGN

"H" - kandang jinis kothak,

"X" - jaringan ring,

"G" - terisolasi udara,

"N" - njero ruangan

HXGN Air-terisolasi Sealed Ring Unit Utama switchgear logam-tertutup dirancang kanggo 6kV-24kV ring utama lan sistem distribusi radial. Boten kadosSF6-insulatedRMUs, unit iki nggunakake online minangka medium dielektrik utama, karo kabeh bagean urip terlampir ing nutup, lemari logam dilindhungi bledug.

Apa sing ditindakake?

1. Nyambung lan ngisolasi puteran daya ing distribusi sekunder

2. Nglindhungi trafo distribusi liwat mbukak-break ngalih lan kombinasi sekring

3. Nyedhiyakake kesenjangan isolasi sing katon kanggo pangopènan sing aman

4. Serves minangka alternatif ekonomis kanggo switchgear terisolasi gas

Unit Utama Ring Terisolasi Udara HXGN digunakake digunakake ing aplikasi ing ngendigas sf6diwatesi, ing ngendi sambungan katon kerep dibutuhake, utawa ing ngendi alangan budget ndukung bukti, teknologi prasaja tanpa kompromi safety.

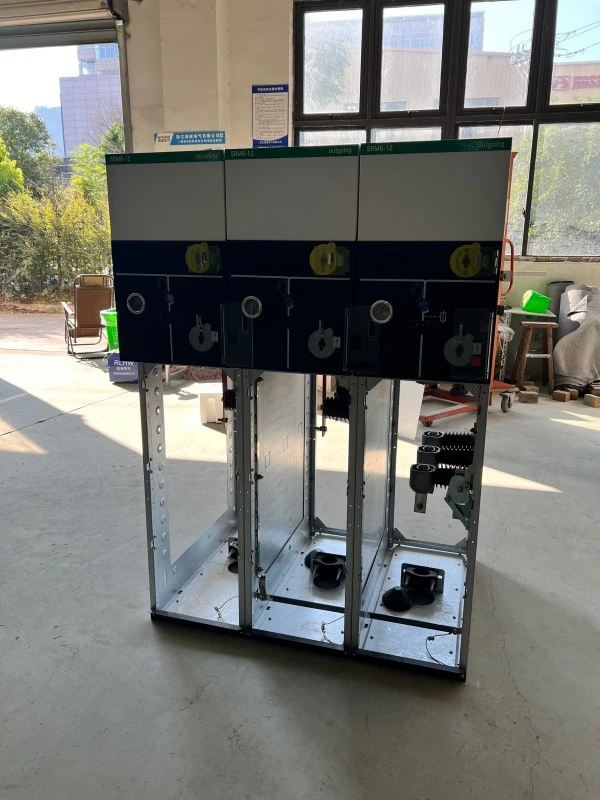

Deskripsi Produk

Unit Utama Cincin Terisolasi Udara HXGN minangka unit utama cincin terisolasi udara generasi sabanjure sing dirancang kanggo instalasi njero ruangan ing gardu induk, pabrik industri, bangunan komersial, lan jaringan distribusi tenaga pedesaan. Dirating voltase kisaran saka 6kV kanggo 24kV, karo saiki dirating 630A kanggo busbars utama lan 125A kanggo sirkuit trafo dilindhungi sekring.

Fitur teknis inti:

1. Insulasi udara kanthi jarak fase sing dioptimalake lan alangan terisolasi

2. Desain kandang sing disegel (IP3X utawa IP4X) nyegah bledug lan tikus mlebu

3. Telung posisi mbukak-break switch (ditutup / mbukak / earthed) karo break katon

4. Proteksi sekring watesan arus terintegrasi kanggo trafo (nganti 125A)

5. Modul pemutus sirkuit vakum opsional kanggo proteksi feeder

6. Interlocks mekanik nyegah operasi sing salah

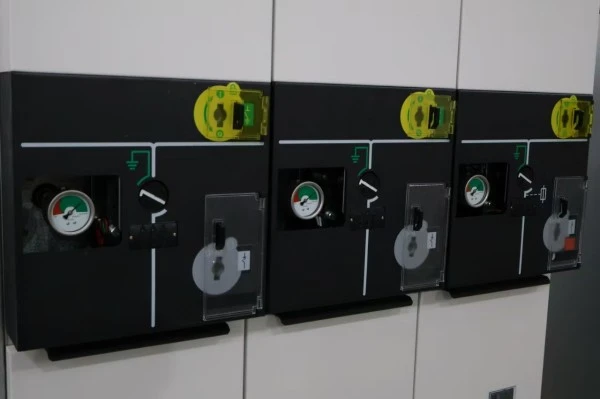

7. Panel ngarep mimic bus karo indikasi posisi cetha

Unit Utama Dering Terisolasi Udara HXGN nawakake desain transparan, gampang dipriksa --- operator bisa ngonfirmasi kanthi visual posisi mbukak saklar beban, fitur sing paling dihargai sajrone prosedur pangopènan lan lockout / tagout. Ora ana peralatan penanganan gas khusus sing dibutuhake kanggo instalasi utawa decommissioning.

Parameter Produk (Spesifikasi)

Fitur Produk lan Aplikasi

Fitur Utama

● SF6-gratis lan ramah lingkungan---Migunakake mung udara minangka media insulasi, ora ana emisi gas omah kaca.

● Katon break---Load-break switch nyedhiyakake celah isolasi sing katon jelas, nyederhanakake prosedur safety.

● Disegel marang bledug lan rodents --- Enclosure meets IP3X utawa IP4X, nyegah panyebab umum kegagalan switchgear terisolasi udara.

● Tapak kompak --- Jembar unit biasane 500---600mm, cocok kanggo gardu njero ruangan.

● Biaya-efektif --- investasi dhisikan Lower dibandhingake SF6 utawa RMUs ngalangi-terisolasi.

● pangopènan prasaja --- Ora ngawasi meksa gas utawa ngisi maneh dibutuhake; mung inspeksi visual lan reresik kontak.

● Keamanan Interlock --- Interlocks mekanik nyegah nutup ngalih bumi nalika ngalih mbukak ditutup.

Skenario Aplikasi

● Jaringan listrik deso lan kutha

● Fasilitas industri --- Pabrik, lokasi pertambangan, pabrik semen (kanthi perlindungan bledug)

● Bangunan komersial---Mall, komplek kantor, hotel

● Gardu cilik nganti medium --- simpul distribusi 6kV-24kV

● Energi sing bisa dianyari --- Hidro cilik, biomassa, lan disebarake surya (instalasi njero ruangan)

● Proyek Retrofit --- Ngganti switchgear terisolasi udara sing lawas karo unit sing disegel modern

Q&A

Q1: Kepiye carane Unit Utama Cincin Terisolasi Udara HXGN ing lingkungan sing mbledug kaya tanduran semen utawa silo gandum?

A: Banget. HXGN Air-insulated Sealed Ring Main Unit dilengkapi pager tertutup kanthi rating IP3X minangka standar (IP4X opsional), tegese ora ana partikel bledug sing luwih gedhe tinimbang 2.5mm utawa 1mm sing bisa mlebu. Iki ngalangi nelusuri lan flashover sing umum katon ing switchgear terisolasi udara tipe terbuka. Disaranake versi IP4X kanggo wilayah bledug abot, bebarengan karo reresik lemari njaba periodik.

Q2: Apa insulasi udara bisa dipercaya ing wilayah pesisir sing asor dhuwur?

A: Ya, kanthi desain sing tepat. Unit Utama Cincin Terisolasi Udara HXGN kita nggunakake alangan terisolasi hidrofobik lan jarak rambat sing ditambahi nganti 240mm (kanggo 12kV) lan 360mm (kanggo 24kV). Kajaba iku, pager sing disegel nyegah sirkulasi udara sing lembab, lan pemanas anti-kondensasi opsional bisa dipasang ing kompartemen kabel. Kita wis sukses nyebarake atusan unit ing provinsi pesisir kidul kanthi asor taunan 90% +.

Q3: Kepiye produk iki dibandhingake karo RMU terisolasi SF6?

A: SF6 RMU luwih kompak lan disegel kanthi lengkap nanging mbutuhake penanganan gas lan biaya sing luwih dhuwur. Unit Utama Cincin Terisolasi Udara HXGN luwih gedhe nanging nawakake:

● Rega tuku dhisikan sing luwih murah (Umume nawakake investasi awal sing luwih murah tinimbang solusi terisolasi SF6 sing padha, gumantung saka konfigurasi lan syarat proyek.)

● Ora ana masalah bocor gas

● Pedhot sing katon kanggo pangopènan sing luwih aman

● Decommissioning lan pembuangan luwih gampang

Kanggo pelanggan sing ngutamakake biaya siklus urip sing murah lan dampak lingkungan tanpa alangan papan sing ekstrem, HXGN minangka pilihan sing cocog.

Q4: Apa sekring sing kompatibel karo HXGN RMU sampeyan?

A: Kompartemen sekring kita nampa sekring DIN 43625 utawa BS 2692 voltase dhuwur standar. Kita bisa nyedhiyakake sekring sing cocog karo syarat perlindungan trafo (biasane 6.3A nganti 125A). Fuse striking pin operasi mechanically disambung menyang telung posisi ngalih kanggo siji-phase fault pangayoman.

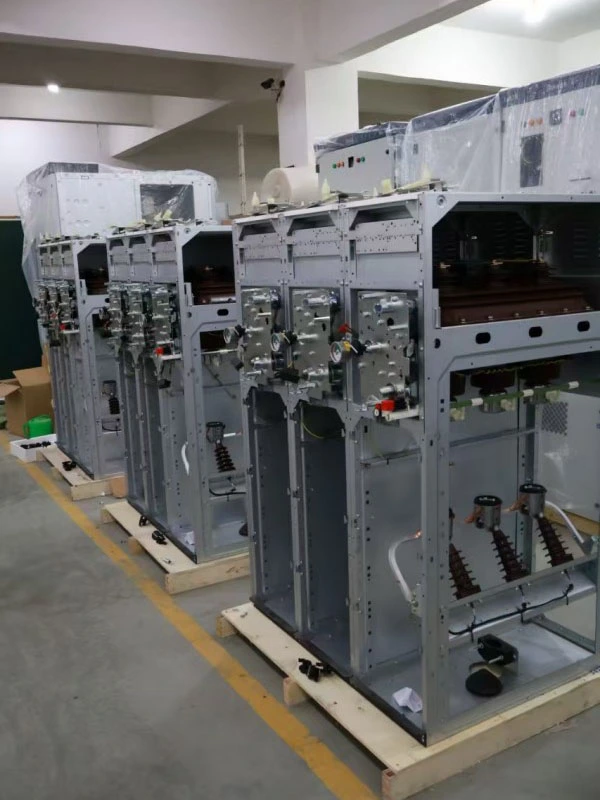

Rincian Produksi

Enclosure lan Sealing

Unit Utama Cincin Terisolasi Udara HXGN dilengkapi baja cold-rolled tebal 2.0mm utawa kandang baja tahan karat opsional, rampung nganggo lapisan bubuk elektrostatik (ketebalan minimal 80μm, RAL 7035 abu-abu cahya). Lapisan kasebut ngliwati tes semprotan uyah 500 jam. Sealing digayuh liwat gasket busa poliuretan ing kabeh lawang lan panel, njamin perlindungan IP3X. Kompartemen kabel disegel kanthi kapisah saka kompartemen switch utama kanggo nyegah panyebaran busur.

Desain Ngalih Beban-Break

Saklar beban-break posisi telu yaiku jinis pisau puteran kanthi kontak sing dilapisi perak sing ngresiki dhewe. Kamar pemadam busur nggunakake prinsip jotosan magnetik sing digabungake karo chute busur terisolasi, ngidini gangguan nganti arus beban 630A lan nggawe / ngilangi arus pangisi daya kabel (nganti 10A). Ngalih duwe rong posisi break sing katon (mbukak lan earthed) lan siji posisi ditutup - kabeh dituduhake kanthi jelas ing panel mimik ngarep.

Unit Fuse-Kombinasi

Kanggo proteksi trafo, Unit Utama Cincin Terisolasi Udara HXGN kita nggabungake kompartemen sekring kanthi mekanisme trip sing dioperasikake striker. Nalika sekring siji fase beroperasi, penyerang kanthi mekanis micu saklar pemutus beban kanggo mbukak kabeh telung fase, nyegah operasi fase siji. Kompartemen sekring disambungake karo switch earthing - kompartemen mung bisa dibukak nalika switch mbukak mbukak lan switch bumi ditutup.

Sistem Isolasi

Kabeh busbars lan sambungan sing terisolasi karo heat-shrink tubing (jinis creepage-meningkat) utawa epoxy powder coating. Rintangan fase digawe saka DMC (senyawa cetakan adonan) utawa SMC (senyawa cetakan lembaran) kanthi resistensi busur kelas 1 miturut IEC 60243. Reresik udara minimal yaiku:

● 12kV: 125mm antarane fase, 100mm kanggo bumi

● 24kV: 220mm antarane fase, 180mm kanggo bumi

Quality lan Testing Jaminan

Saben Unit Utama Cincin Terisolasi Udara HXGN ngalami tes rutin sadurunge dikirim:

● Pengukuran resistansi sirkuit utama (micro-ohmmeter)

● Tegangan tahan frekuensi daya (42kV/1min kanggo 12kV, 65kV/1min kanggo 24kV)

● Tes tahan tegangan induksi

● Tes operasi mekanik (200 siklus kanggo saben switch)

● Uji insulasi sirkuit tambahan (2kV/1min)

● Verifikasi proteksi enclosure (test probe IP3X utawa IP4X)

● Pengukuran discharge parsial (<20pC ing 1,5 × voltase dirating)

Komitmen Layanan Sawise Penjualan

Periode babar pisan: 12 wulan saka tanggal kiriman (bisa ditambah nganti 24 utawa 36 wulan kanthi kontrak layanan sing dibayar)

Dhukungan teknis: Konsultasi teknis gratis seumur hidup; nanggepi ing 1 jam saka kabar
