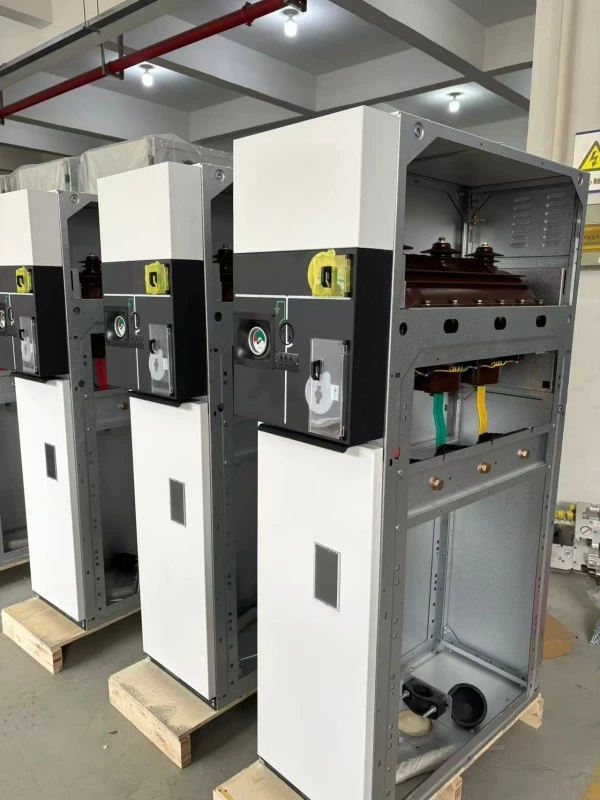

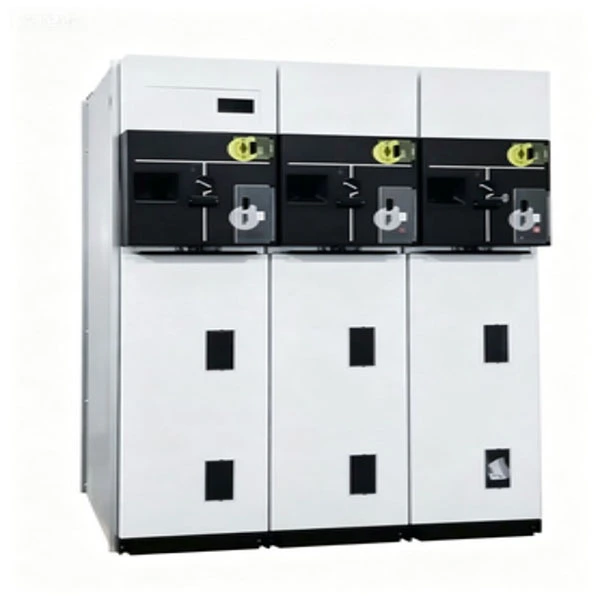

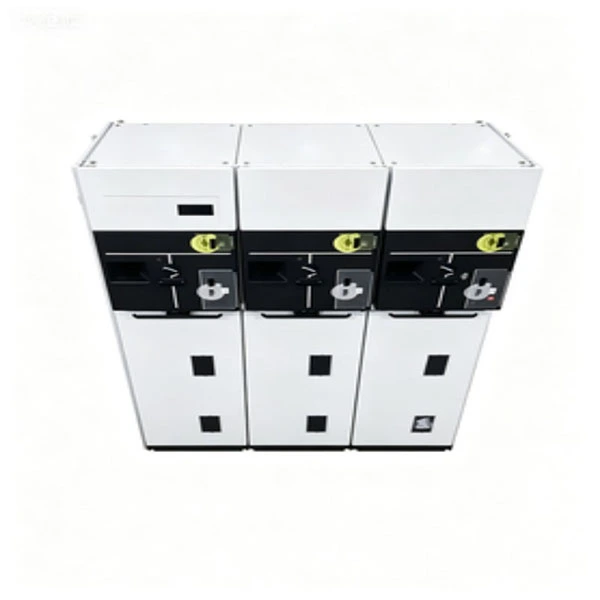

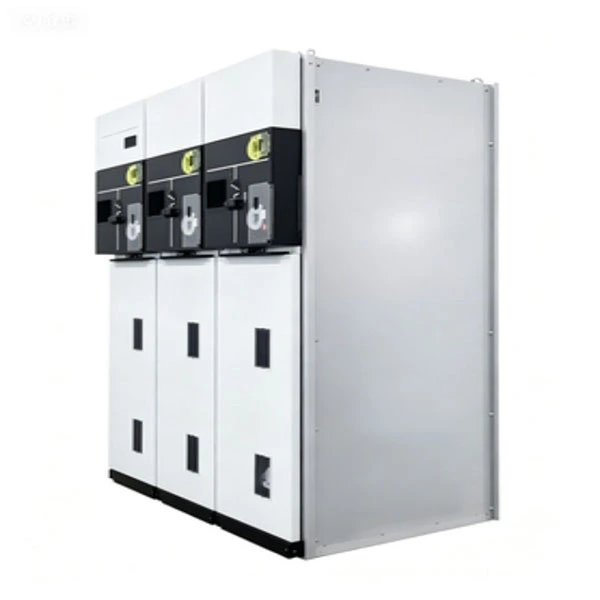

Kompak Sealed Fully Insulated RMU

RMU Kompak Sealed Fully Insulated (Ring Unit Utama) yaiku switchgear tertutup logam sing dirakit pabrik, sing wis diuji jinis. Iki nggabungake switch beban-break, pemutus sirkuit vakum, sekring, lan switch grounding dadi tangki stainless steel sing disegel lan terisolasi kanthi lengkap.

Apa sing ditindakake?

Nyambung lan ngisolasi puteran daya ing jaringan distribusi sekunder (6kV–24kV)

Nyedhiyakake isolasi kesalahan lan ngoper daur ulang kanggo jaringan listrik sing linuwih

Ora kaya RMU terisolasi udhara tradisional, RMU Terisolasi Lengkap Kompak iki nggunakake SF6 utawa gas insulasi sing ramah lingkungan minangka medium insulasi utama, ngilangi kelembapan ingress, akumulasi bledug, lan intrusi kewan---dadi becik kanggo pesisir, ara-ara samun, papan sing dhuwur, lan wilayah sing akeh polusi.

Deskripsi Produk

RMU Compact Sealed Fully Insulated kita minangka unit utama cincin generasi sabanjure sing dikembangake kanggo distribusi tenaga kutha, taman industri, pembangkit listrik tenaga angin / solar, lan proyek infrastruktur kayata bandara lan pusat data. Tegangan sing dirating kisaran saka 12kV nganti 24kV, kanthi arus dirating 630A kanggo busbar utama lan 125A kanggo sirkuit sing dilindhungi sekring.

Fitur teknis inti:

1. Tangki baja tahan karat sing disegel kanthi lengkap (rating proteksi IP67)

2. Isolasi gas SF6 (utawa gas ramah lingkungan alternatif)

3. Klasifikasi busur internal IAC AFLR 20kA/1s

4. urip mekanik: nganti 5.000 operasi kanggo mbukak-break ngalih

5. Integrasi kabel kompartemen sambungan karo relief galur

6. Pilihan remot kontrol lan integrasi SCADA

7. RMU Kompak Sealed Fully Insulated ora mbutuhake reresik internal utawa pemanasan anti-kondensasi, kanthi drastis nyuda biaya pangopènan dibandhingake switchgear jinis mbukak.

Parameter Produk (Spesifikasi)

Fitur Produk lan Aplikasi

Fitur Utama

1. Kanthi nutup, kanthi terisolasi --- Ora ana pengaruh saka kelembapan, kabut uyah, bledug, utawa kewan cilik.

2. Struktur kompak --- Jembar biasane 350-450mm saben unit, ngirit nganti 50% papan lantai.

3. Desain Arc-bukti --- Selaras karo IAC AFLR 20kA/1s, njamin safety operator.

4. Maintenance-free kanggo 20+ taun --- Ora perlu kanggo reresik, pangatusan, utawa ngisi gas ing kondisi normal.

5. Katon break --- Jendhela observasi opsional kanggo mbukak-break posisi ngalih.

6. Keandalan mekanik sing dhuwur --- Mekanisme baja tahan karat kanthi bantalan sing disegel.

7. Smart ready --- Bisa dilengkapi PT, CT, lan mekanisme operasi bermotor kanggo otomatisasi.

Skenario Aplikasi

● Jaringan distribusi daya kutha---Komplek perumahan, bangunan komersial, rumah sakit, pusat data.

● Proyek energi sing bisa dianyari---Stasiun step-up turbin angin, garis koleksi peternakan solar.

● Konstruksi infrastruktur---Bandara, subway, terowongan, pelabuhan.

● Pasokan daya sementara lan darurat --- Gardu seluler, situs konstruksi.

● Zona industri --- Pabrik sing mbutuhake linuwih lan pangopènan sing sithik.

Q&A

Q1: Kepiye carane RMU Terisolasi Lengkap Kompak ing lingkungan pesisir sing asor dhuwur?

A: Banget. Amarga RMU Fully Insulated nggunakake tangki stainless steel sing disegel kanthi proteksi IP67, kelembapan ora bisa mlebu ing kompartemen insulasi. Pemanas anti-kondensasi ora dibutuhake. Iki minangka kauntungan utama tinimbang switchgear jinis mbukak, sing asring nandhang lampu kilat internal ing wilayah asor dhuwur.

Q2: Apa tingkat bocor gas? Apa aku kudu ngisi maneh sajrone umure?

A: Proses manufaktur kita kalebu tes bocor helium kanggo njamin tingkat bocor kurang saka 0.1% saben taun. Ing operasi normal, ora ana ngisi gas sing dibutuhake sajrone 30 taun. Weker tekanan rendah kalebu minangka fitur opsional kanggo bebaya awal.

Q3: Apa RMU sing Disegel Lengkap kanthi terisolasi aman?

A: Nggih. Tank kasebut digawe saka baja tahan karat 2mm, lan tes busur internal mesthekake yen yen ana kesalahan internal sing langka, busur kasebut ana tanpa ngeculake gas panas menyang ngarep utawa sisih. Kanggo aplikasi sing sensitif geni (umpamane, rumah sakit, pusat data), kita uga nawakake lapisan perlindungan geni pasif opsional.

Q4: Apa aku bisa nggabungake RMU iki karo sistem SCADA sing wis ana?

A: Pancen. RMU Kompak ndhukung mekanisme operasi bermotor, kontak tambahan, lan modul komunikasi (RS485, Modbus, IEC 61850 opsional). Posisi wektu nyata, kesalahan, lan status tekanan bisa dipantau saka jarak jauh.

Q5: Apa prabédan antarane PanjenenganRMUlan lemari terisolasi udara tradisional?

A: Kabinet terisolasi udara tradisional mbutuhake reresik biasa, jarak reresik gedhe, lan pemanasan anti-kondensasi. RMU Compact Sealed Fully Insulated kita ngilangi kabeh syarat kasebut - tapak sikil sing luwih cilik, linuwih sing luwih dhuwur, lan biaya kepemilikan sing luwih murah sajrone 10-20 taun.

Q6: Apa sampeyan menehi garansi 12 wulan?

A: Ya, kita nawakake garansi standar 12 sasi wiwit tanggal kiriman, kanthi pilihan kanggo ngluwihi 24 utawa 36 wulan miturut kontrak layanan sing dibayar. Sajrone periode garansi, cacat manufaktur didandani utawa diganti kanthi gratis.

Rincian Produksi

Tank lan Proses Sealing

Tangki RMU Terisolasi Lengkap Kompak digawe saka baja tahan karat AISI 304 2mm, dilas laser lan diuji bocor helium. Penyegelan kasebut nggunakake cincin O dobel sing digawe saka karet nitril hidrogenasi (HNBR), sing njaga elastisitas luwih saka 30 taun tanpa tuwa utawa retak. Kabeh bushings sing epoxy-cast karo tameng ditempelake kanggo ngilangi discharge parsial.

Insulation lan Arc Interruption

Saklar beban-break beroperasi ing gas SF6 ing tekanan relatif 0,04-0,05 MPa. Desain pemadam busur jinis puffer njamin gangguan nganti arus beban nganti 630A lan nggawe / ngilangi arus pangisi daya kabel. Modul pemutus sirkuit vakum opsional kasedhiya kanggo proteksi trafo, terintegrasi karo sekring sing mbatesi saiki kanggo mbentuk unit "kombo".

Mekanisme operasi

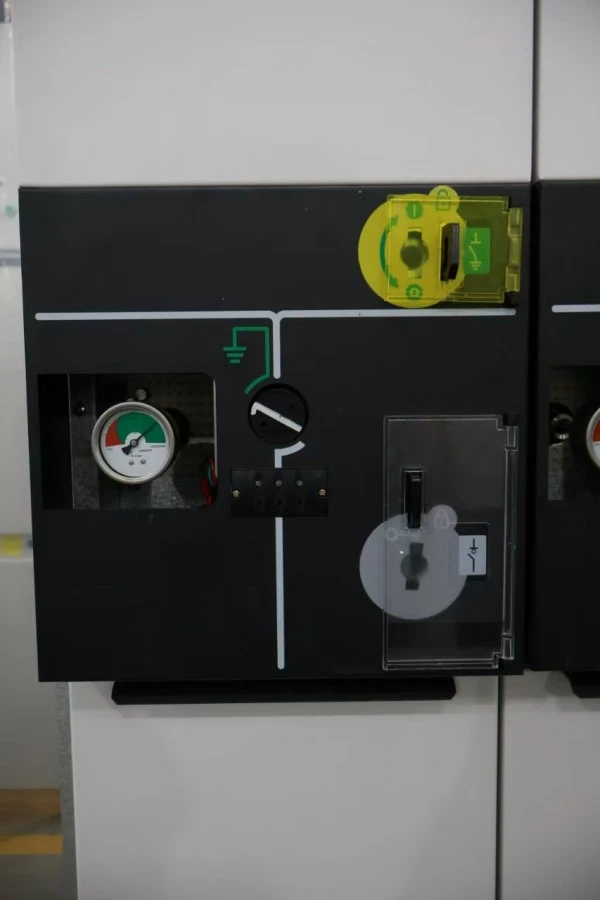

Saklar telung posisi (ditutup / mbukak / earthed) didorong dening mekanisme mekanik sing dibantu spring kanthi indikator posisi sing jelas. Kabeh bagean obah disegel ing njero tank, ngilangi oksidasi lan akumulasi bledug. Panel ngarep kalebu interlocks mekanik nyegah:

1. Nutup ngalih bumi nalika ngalih mbukak ditutup

2. Mbukak tutup kompartemen kabel nalika saklar bumi mbukak

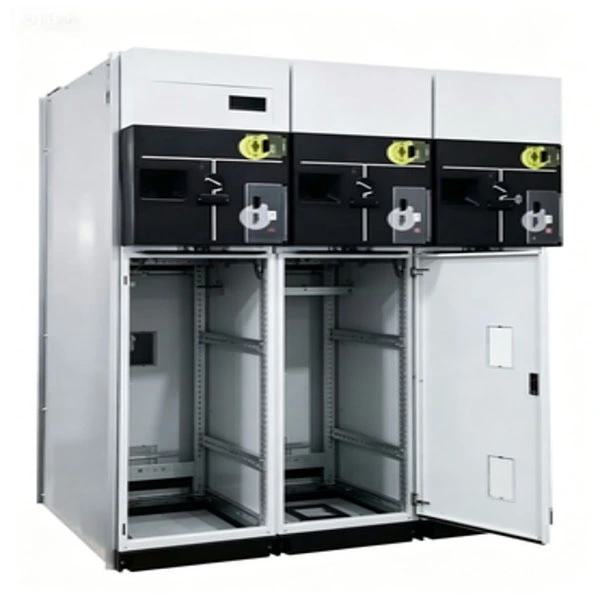

Sambungan Kabel lan Earthing

Kompartemen kabel dirancang kanggo kabel siji utawa paralel kanthi dhukungan kerucut stres. Kothak kabel standar nampa terminasi panas-nyilikake utawa kadhemen-nyilikake. Bar bumi tembaga terpadu ngliwati kabeh unit, kanthi titik grounding dual kanggo kepatuhan safety.

Quality lan Testing Jaminan

Saben RMU Terisolasi Lengkap Kompak ngalami tes rutin sadurunge dikirim:

● pangukuran resistance sirkuit utama

● Tes voltase tahan frekuensi-daya (42kV/1min kanggo 12kV; 65kV/1min kanggo 24kV)

● Uji impuls kilat (puncak 75kV kanggo 12kV; puncak 125kV kanggo 24kV)

● Uji bocor gas (spektrometri massa helium)

● Tes operasi mekanik (200 siklus)

● Pengukuran debit parsial (<5pC)

● Verifikasi busur internal (tes jinis, ditindakake dening lab pihak katelu)

● Kabeh produk tundhuk karo IEC 62271-200, GB 3906, GB/T 11022, lan GB/T 3804.

Packaging & Pangiriman

Kemasan: Peti ekspor kayu kanthi busa tahan kejut lan penghalang kelembapan. Saben unit dibungkus nganggo plastik sing disegel vakum kanthi tas desiccant.

Aksesoris: Gagang operasi, kit pembumian, O-ring cadangan, lug kabel, lan manual instalasi.

Pangiriman: FOB Shanghai utawa Ningbo. Pangiriman standar 25-35 dina sawise konfirmasi pesenan. Kargo udara kasedhiya kanggo proyek sing penting.
