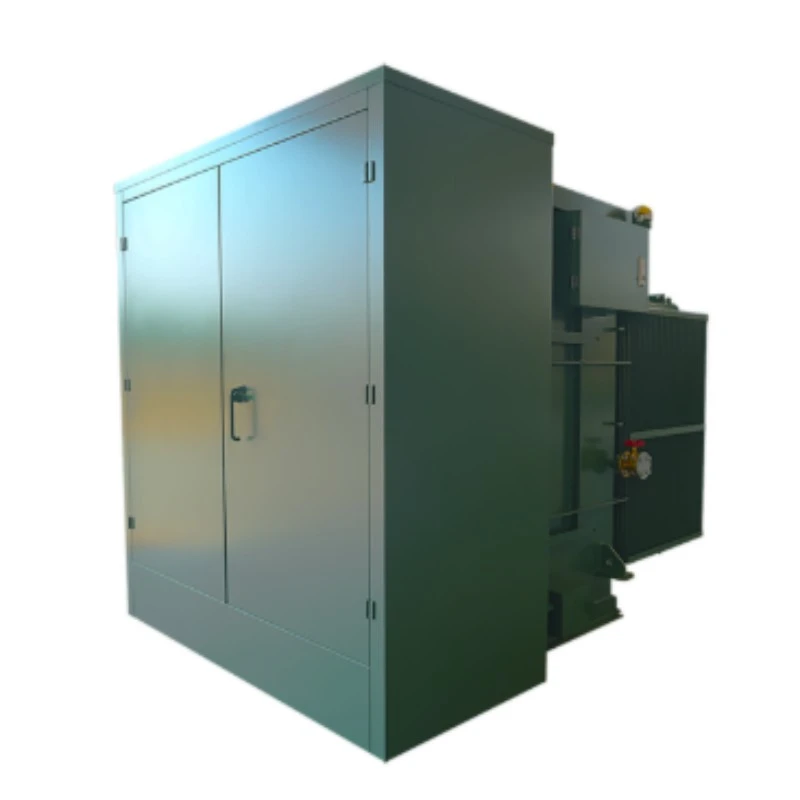

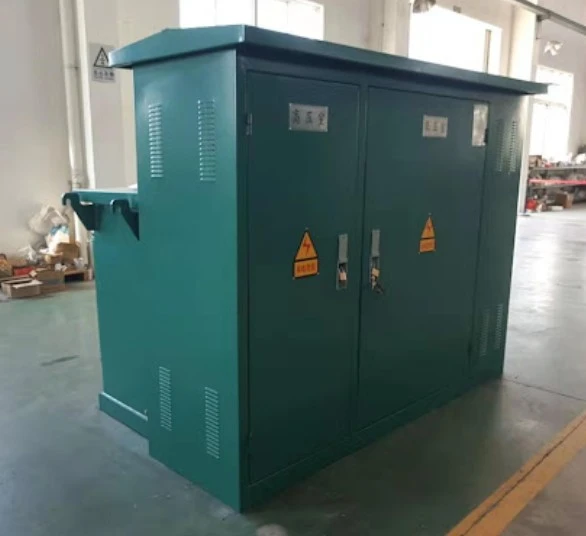

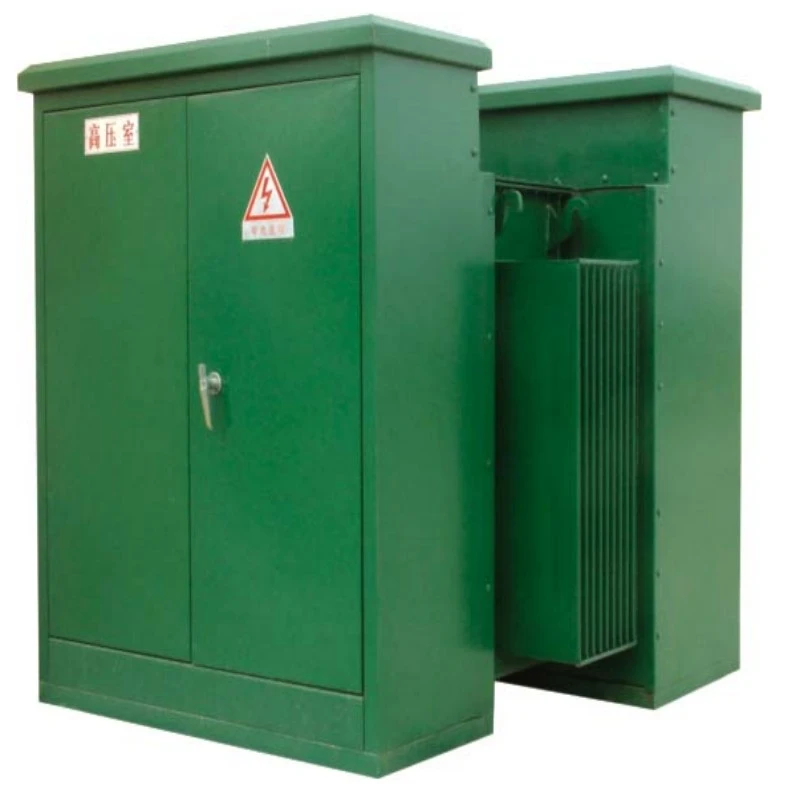

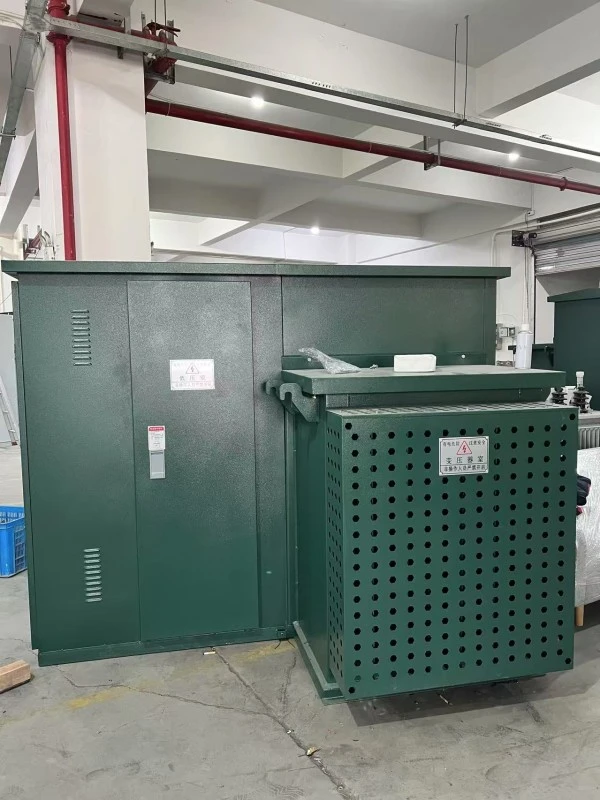

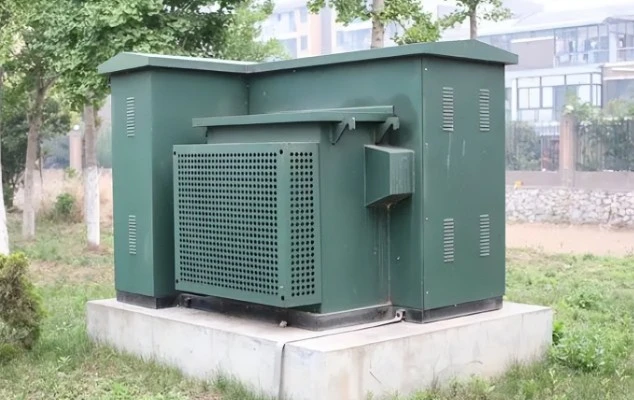

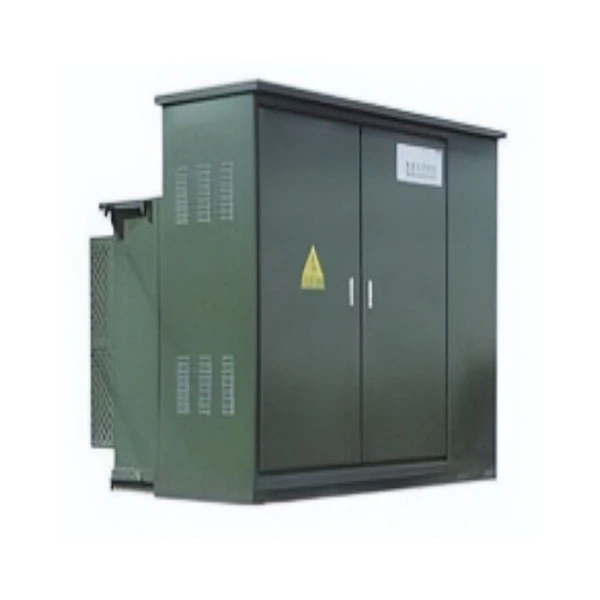

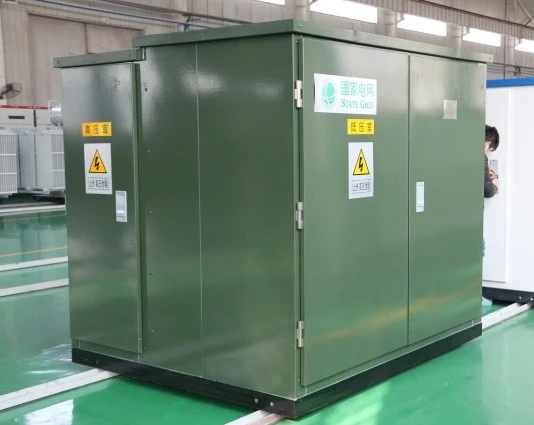

Transformer Oil Insulation Box-Type Compact American Type Substation

Insulasi minyak Transformer Box-Type Compact American type Substation minangka solusi distribusi daya prefabrikasi kanthi lengkap. Miturut definisi, iku kompak, skid-dipasang Déwan sing nggabungke aswitchgear voltase dhuwur, trafo daya sing dicemplungake karo lenga, lan panel distribusi voltase rendah ing pager logam sing disegel.

Apa iku:

Ora kaya gardu gaya Eropa tradisional sing misahake komponen, ikiUnit jinis Amérikanggunakake lenga trafo minangka insulator listrik lan medium cooling. Tangki trafo digabungake kanthi struktural karo kandang, nggawe faktor wujud "kotak-jinis" sing manunggal.

Apa sing ditindakake:

Gardu iki dirancang kanggo ngowahi listrik primer voltase dhuwur (biasane 12kV dadi 36kV) dadi daya sing bisa digunakake kanthi voltase rendah (208V nganti 480V). Iki nindakake telung fungsi kritis:

1. Tegangan Step-Down: Nyuda voltase medium kanggo voltase panggunaan.

2. Proteksi: Omah sekring lan breakers kanggo nglindhungi grids hilir saka bentet.

3. Distribusi: Ngatur lan nyebarake daya menyang komunitas omah, pusat komersial, utawa fasilitas industri.

Insulasi minyak Transformer Box-Type Compact American type Substation unggul ing lingkungan sing papan ing premium nanging linuwih ora bisa dikompromi. Ngilangi kebutuhan kanggo pekarangan pager sing kapisah utawa kubah beton, amarga kabeh bagean urip wis ditutup.

Parameter Produk (Spesifikasi)

Fitur Produk lan Aplikasi

Q1: Apa sing nggawe insulasi minyak Transformer Box-Type Compact American type Substation beda karo trafo sing dipasang ing pad standar?

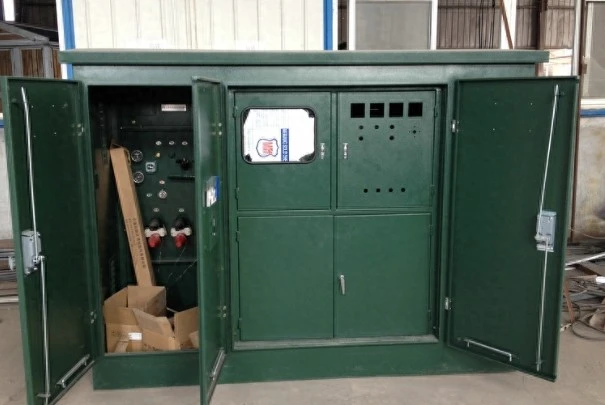

A1: Bentenipun dumunung ing integrasi. A trafo pad-dipasang standar mung trafo. Gardu Tipe Amerika Kompak Box-Type kita kalebu kompartemen voltase dhuwur kanthi switch lan sekring pemutus beban, ditambah panel pemutus voltase rendah. Iki minangka "substation ing kothak", dene unit standar mung trafo. Insulasi lenga uga nyedhiyakake kemampuan arc-quenching sing unggul nalika ana kesalahan.

Q2: Kepiye isolasi lenga entuk manfaat kanggo operasi ing iklim sing ekstrem?

A2: Minyak transformator nduweni kekuatan dielektrik sing luwih dhuwur tinimbang hawa lan konduktivitas termal sing luwih apik. Ing iklim panas (nganti 50 ° C), lenga nyerep panas saka inti lan gulungan, dissipating liwat tembok tank corrugated. Ing iklim kadhemen, lenga njaga viskositas stabil, nyegah busur internal. Iki nggawe insulasi lenga Transformer Box-Type Compact American type Substation becik kanggo ara-ara samun, wilayah pesisir, lan gunung salju.

Q4: Bisa ngatur konfigurasi output voltase kurang?

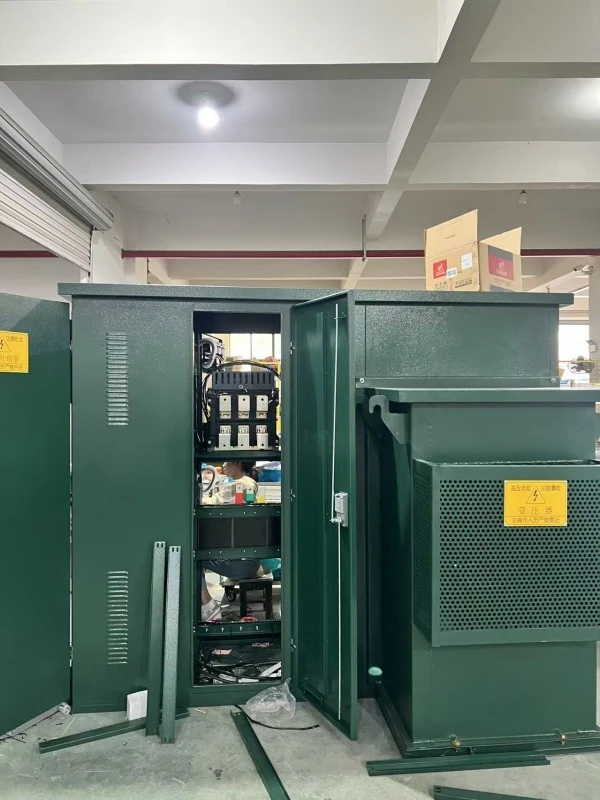

A4: Nggih. We offer panel kurang voltase configurable karo 2 kanggo 8 cara, kalebu MCCB (Molded Case Circuit Breaker) output. Sampeyan uga bisa nambah kompartemen pangukuran, penahan kilat, lan kapasitor koreksi faktor daya otomatis.

Skenario Aplikasi

1. Subdivisi Residential: Powers jaringan feeder lemah kanggo komplek omah.

2. Angin & Solar Farms: Langkah munggah voltase generator utawa mudhun voltase kothak kanggo daya tambahan.

3. Stasiun Pengisian Daya EV: Nyedhiyakake daya fase 480V-3 khusus kanggo pangisi daya DC cepet.

4. Industrial Parks: Serves minangka gardu kompak sauntara utawa permanen kanggo daya construction.

5. Projects nganyari maneh kutha: Ngganti trafo vault-jinis lawas ngendi banjir resiko.

Rincian Produksi & Keuntungan Kompetitif

Komponen rinci:

● Tank Construction: Tank kita nggunakake 2.5mm - 3.0mm baja cold-rolled (saingan asring nggunakake 1.5mm). Sirip corrugated dilas kanthi robot kanggo nyegah bocor minyak 100%.

● Inti & Windings: Kita nggunakake dhuwur-permeabilitas gandum-oriented baja silikon (M4 kelas). Penggulungan tembaga (ora aluminium) dilapisi kanthi lengkap kanggo nyuda kerugian histeresis.

● Kualitas Minyak: We isi karo lenga trafo nyandhet (standar IEC 60296) karo voltase risak> 60kV. Opsional: Ester alami (lenga sayur-sayuran) kanggo syarat biodegradable.

● Ngalih HV: Kalebu ngalih break beban 4-posisi (Ditutup / Mbukak / Grounded / Nyambung) karo indikator break katon.

● Sistem Cat: 5-langkah pra-perawatan + primer epoksi sing sugih seng + jas ndhuwur poliester. Uyah semprotan dites kanggo 500+ jam.

Keuntungan Produksi vs. Pesaing:

Pitakonan sing Sering Ditakoni

Q1: Insulasi minyak Transformer Box-Type Compact American type Substation teka kanthi tekanan lenga sithik. Iku bocor?

A: Ora. Kita ngirim unit kanthi kemul nitrogen cilik kanggo nyegah oksidasi. Pengukur tekanan bisa maca nol. Sawise ngisi lenga seger menyang indikator level (kira-kira 5-10cm ing ndhuwur inti), ninggalake nganti 6 jam. Yen level mudhun maneh sajrone 24 jam, hubungi kita kanggo mriksa segel.

Q4: Apa sampeyan nyedhiyakake suku cadang kanggo insulasi minyak Transformer Box-Type Compact American type Substation?

A: Nggih. Kita nyedhiyakake sekring voltase dhuwur (gaya bay-o-net), pemutus tegangan rendah, pengukur level oli, katup pelepas tekanan, lan kit gasket kanggo 10+ taun. Pesen spare part apa wae liwat portal web kita kanggo pengiriman 48 jam.

Q5: Kepiye cara nguji kualitas minyak sawise 2 taun operasi?

A: Gunakake tester kekuatan dielektrik lenga (ASTM D877). Njupuk sampel saka katup saluran ngisor. Kekuwatan dielektrik kudu> 30kV. Yen mudhun ing ngisor 20kV, saring lenga utawa ganti. Disaranake analisis gas terlarut taunan (DGA) kanggo unit ing ndhuwur 1000kVA.

Q6: Apa insulasi minyak Transformer Box-Type Compact American type Substation kompatibel karo sistem kothak cerdas?

A: Pancen. Tambahan opsional kalebu: Unit pemantauan remot 4G/5G (suhu oli, tekanan, arus beban) lan port RS485/Modbus RTU. Sampeyan bisa nggabungake langsung menyang sistem SCADA.

Layanan Sawise Sales

Periode Warranty: 12 sasi saka tanggal commissioning utawa 14 sasi saka tanggal pengiriman (mana wae sing luwih dhisik).

Jangkoan: Kabeh cacat Manufaktur kalebu Gagal inti, nduwurke tumpukan short circuits, bocor lenga saka welds, lanswitchgearkegagalan mekanik.
