Intelligent Prefabricated Outdoor Box-Tipe gardu

Apa Peralatan Iki?

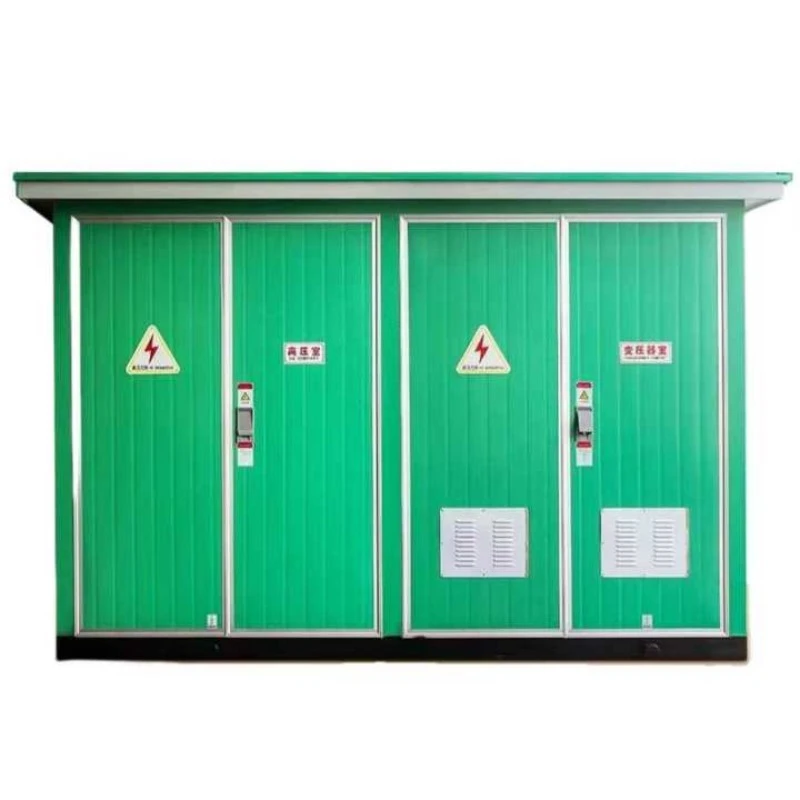

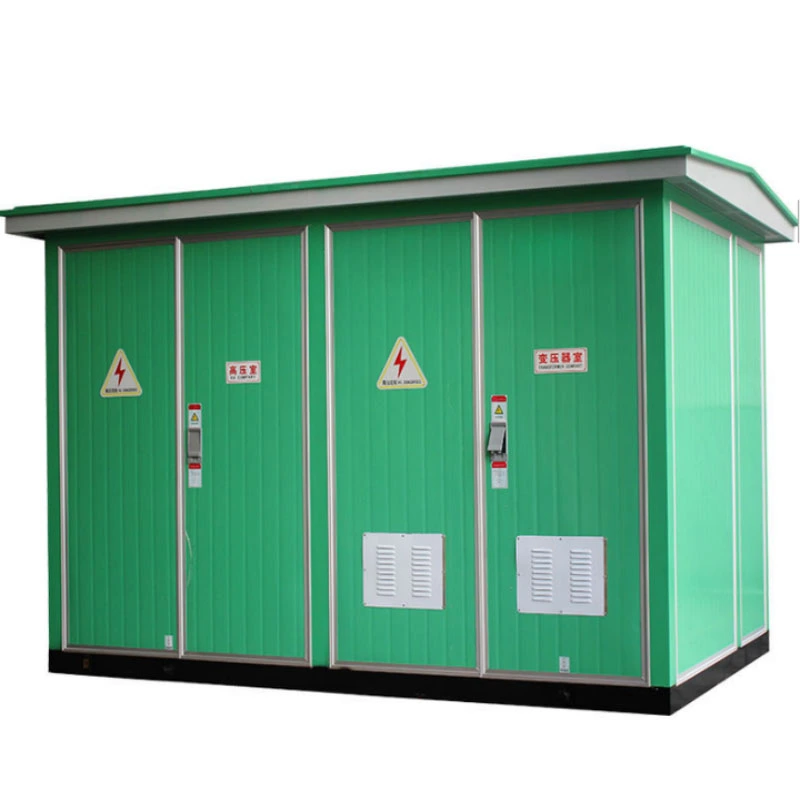

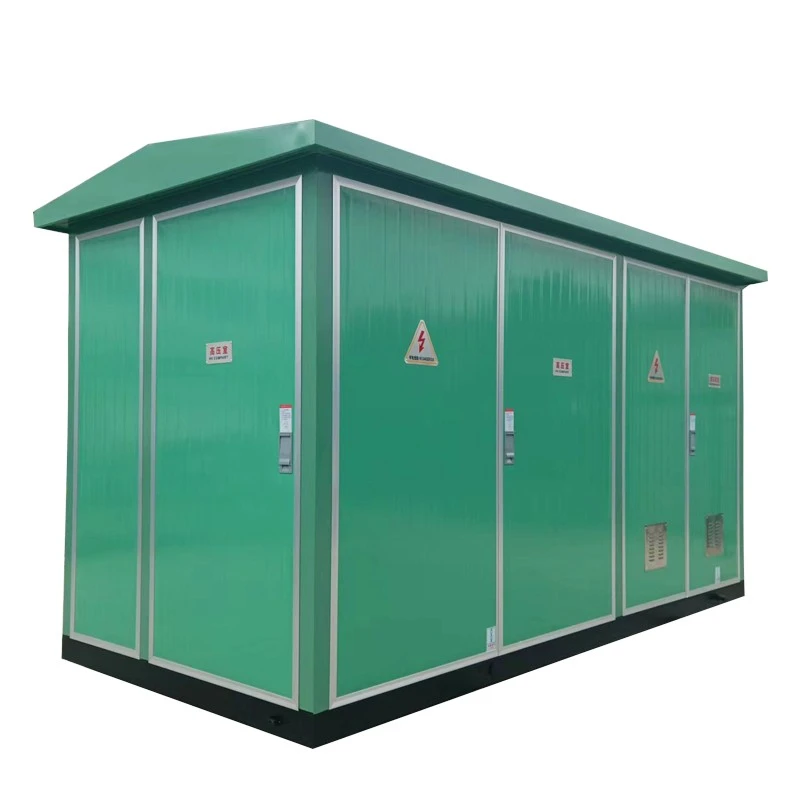

The YB-24 Intelligent Prefabricated Outdoor Box-Type Substation minangka unit distribusi daya kompak sing dirakit pabrik sing nggabungakeswitchgear voltase dhuwur, trafo daya, lan peralatan distribusi voltase kurang menyang pager weatherproof siji. Iki kalebu kulawarga gardu prefabrikasi, uga dikenal minangka "substation kompak" utawa "gardu rangkep".

Rincian Kode Model:

YB - Gardu Tipe Box Prefabricated

24 - Kode seri desain, makili kontrol cerdas lan konfigurasi modular

Apa sing ditindakake?

Fungsi inti saka peralatan iki yaiku kanggo nampa energi listrik voltase dhuwur (biasane 10kV utawa 35kV), mudhun menyang tegangan rendah (400V / 380V) liwat trafo terpadu, lan disebarake kanthi aman menyang beban pangguna pungkasan kayata komunitas omah, plaza komersial, pabrik, utawa stasiun pangisian daya EV.

Ora kaya gardu sing dibangun sipil tradisional, YB-24 ora mbutuhake komponen individu ing situs. Iki wis kabel lengkap, wis dites, lan dikirim minangka unit siji. Iki nggunakake trafo sing diisi minyak tanpa minyak utawa biodegradable (opsional) lan gumantung ing pendinginan udara sing alami utawa dipeksa. Sistem kontrol cerdas mbisakake akuisisi data remot, weker kesalahan, lan ngoper otomatis, saengga cocog kanggo aplikasi kothak cerdas.

Kaluwihan produk

Gardu Kothak Tipe Kothak Prefabrikasi Cerdas YB-24 nawakake kaluwihan sing jelas tinimbang gardu tradisional:

1. Ngirit Ruang & Instalasi Cepet

Manggoni mung 40% saka tilas gardu sipil konvensional

Bisa diinstal ing pad konkrit prasaja ing 2-3 dina

Ora perlu kamar peralatan sing kapisah utawa poros ventilasi

2. Dhuwur Intelligence

Standar dilengkapi RTU (Remote Terminal Unit)

Ndhukung komunikasi 4G / 5G utawa serat

Ngawasi wektu nyata voltase, arus, faktor daya, suhu, lan status lawang

Remote trip/close lan imbuhan parameter

3. Safety & Environmental Protection

Desain bebas oli opsional (trafo tipe garing)

Kompartemen tegangan dhuwur sing tahan arc

Rating proteksi IP54 nyegah bledug lan banyu mlebu

Entri kabel saka ngisor, mbusak bagean urip sing katon

4. Biaya-Efektif Lifecycle

30-40% investasi awal luwih murah tinimbang gardu sipil

60% nyuda biaya teknik sipil

Biaya pangopènan murah amarga panggantos komponen modular

5. Adaptasi kanggo Lingkungan Atos

Kisaran suhu operasi: -25°C nganti +55°C

Lapisan anti-karat kanggo wilayah pesisir utawa industri

Sistem pemanasan internal opsional kanggo wilayah sing adhem

Fitur Produk

Aplikasi Produk

Substation Kothak-Tipe Kothak Prefabrikasi Cerdas YB-24 cocok kanggo macem-macem skenario ing ngendi penyebaran cepet, tapak cilik, lan operasi cerdas dibutuhake.

Rincian Produksi

1. Manufaktur Enclosure

CNC punching, mlengkung, lan welding kanggo presisi dhuwur

Lapisan wêdakakêna lapisan kaping pindho (primer kaya seng + lapisan ndhuwur poliester) ≥80μm

Uji semprotan uyah ≥500 jam

Gendheng karo 5 ° slope kanggo nyegah pooling banyu

2. Tata Letak Internal

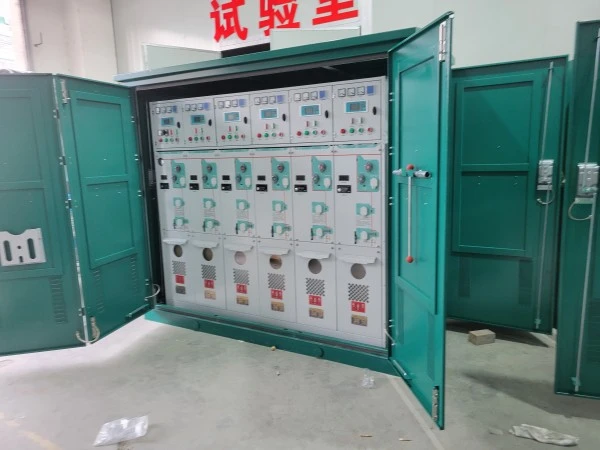

Kompartemen HV: unit utama ring SF6 utawa saklar pemutus beban, penangkal petir, sekring voltase dhuwur

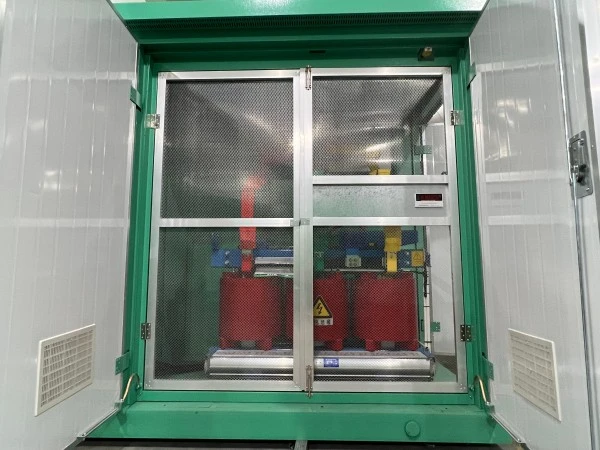

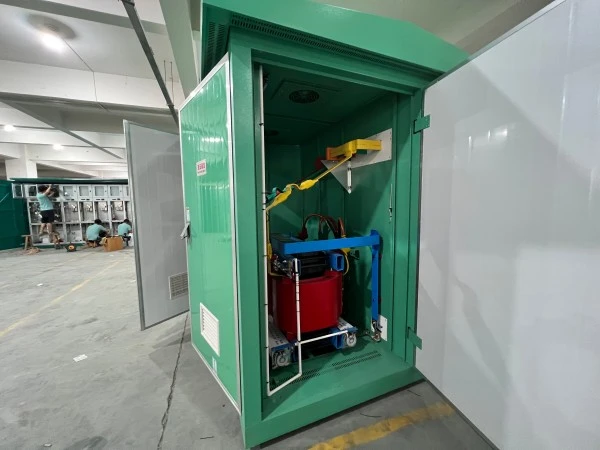

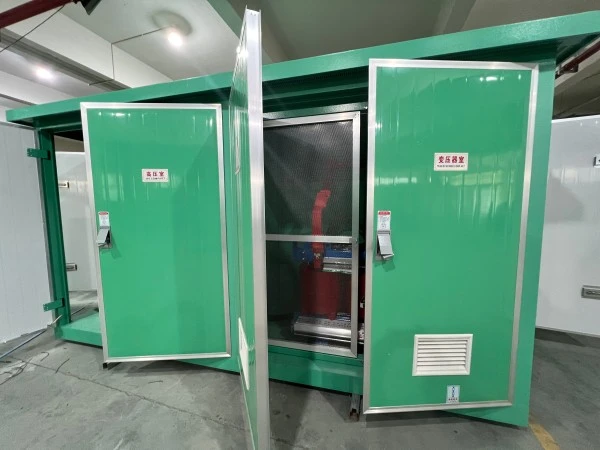

Kompartemen Transformer: Transformer dipasang ing rollers, panel ngarep sing bisa dicopot kanggo pangopènan sing gampang

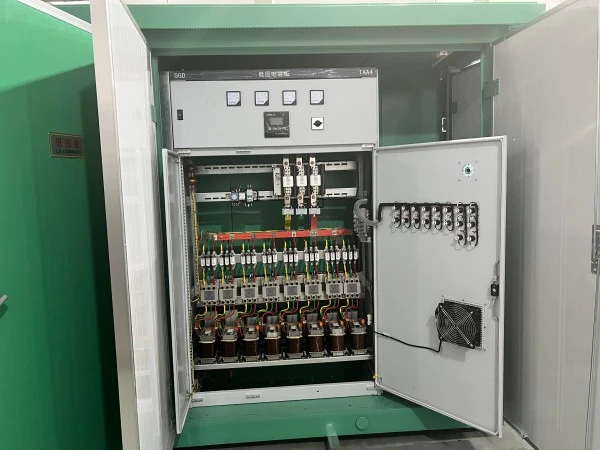

Kompartemen LV: Pemutus utama, pemutus cabang, bank kapasitor otomatis, terminal pemantauan cerdas

Kabeh kompartemen dipisahake dening partisi logam tahan geni (Kelas A)

3. Rincian Sistem Cerdas

Pemantauan suhu: Sensor PT100 ing belitan trafo lan interior enclosure

Status lawang: Ngalih kontak magnetik kanthi weker menyang awan

Pangukuran energi: Kelas 1 utawa 0.5S meter bidirectional

Remote control: Mendukung IEC 60870-5-101/104, DNP3.0

Kontrol lokal: HMI sing dilindhungi sandhi kanthi logging acara

4. Kabel Entri & Grounding

Entri kabel ngisor kanthi grommet karet (rating IP54 dijaga)

Busbar grounding tembaga khusus (40 × 4mm) ing kabeh kompartemen

Grounding resistance ≤4Ω

5. Quality Testing Sadurunge Delivery

Tes tahan tegangan frekuensi daya (35kV kanggo sisih HV, 2.5kV kanggo sisih LV)

Transformer dadi rasio lan test mundhut tanpa mbukak

Tes komunikasi sistem cerdas (ping terus menerus 30 menit)

Uji udan (simulasi 10mm/menit sajrone 1 jam)

Layanan Packaging & After-Sales

Kemasan

Kabeh unit kebungkus film babagan + sudhut karton bergelombang

Dasar palet kayu kanthi slot forklift

Kantong desiccant ing njero kandang kanggo nyegah kelembapan nalika dikirim

Kabeh bukaan njaba disegel karo tape anti banyu

Komitmen Layanan Sawise Penjualan

Periode Garansi: 12 wulan saka tanggal kiriman (bisa ditambah nganti 24 utawa 36 wulan kanthi kontrak layanan sing dibayar)

Pitakonan sing Sering Ditakoni (FAQ)

Q1: Apa Gardu Kothak Tipe Kothak Pracetak Cerdas YB-24 cocok kanggo wilayah pesisir kanthi salinitas dhuwur?

A: Nggih. Enclosure standar nggunakake lapisan bubuk anti-karat kanthi kekandelan ≥80μm lan ngliwati tes semprotan uyah 500 jam. Kanggo lingkungan banget korosif (contone, bandar, pabrik kimia), kita kurban stainless steel 304/316 enclosures lan lapisan tambahan ing busbars internal.

Q2: Apa trafo bisa diganti tanpa ngganti kabeh gardu?

A: Nggih. Kompartemen trafo dirancang kanthi panel sisih sing bisa dicopot lan rel roller. Trafo bisa ditarik metu saka ngarep utawa sisih, lan unit panggantos bisa dipasang tanpa ngganggu kompartemen HV utawa LV. Modularitas iki minangka fitur utama desain YB-24.

Q3: Apa sistem cerdas ndhukung sambungan menyang sistem SCADA pihak katelu?

A: Nggih. Kontroler standar ndhukung Modbus RTU liwat RS485 lan Modbus TCP liwat Ethernet. Uga bisa dikonfigurasi kanggo protokol IEC 60870-5-101/104 utawa DNP3.0. Kita nyedhiyakake peta daftar lengkap kanggo integrasi sistem.

Q4: Apa YB-24 diidini diselehake ing cedhak bangunan omah babagan watesan swara?

A: Nggih. Kanthi trafo jinis garing, tingkat gangguan yaiku ≤55dB ing 1 meter, sing cocog karo watesan omah. Kanggo trafo sing dicemplungake lenga, kita nambahake bantalan redam geter lan kandang akustik ing jero kompartemen trafo, nyuda swara dadi ≤48dB.

Q5: Apa wektu pangiriman standar?

A: Kanggo konfigurasi standar (800kVA utawa ngisor, IP54, pager baja, karo unit utama ring), pangiriman 15---20 dina apa sawise konfirmasi pesenan. Proyek khusus (stainless steel, warna khusus, dhuwur ekstra kanggo entri garis nduwur sirah) mbutuhake 25---30 dina kerja.

Q6: Apa jinis trafo sing kasedhiya kanggo YB-24?

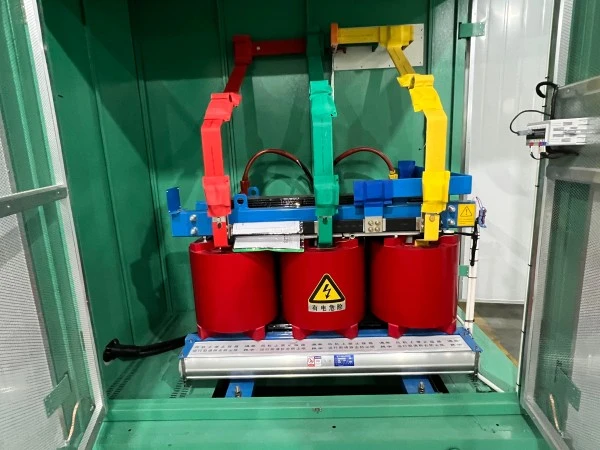

A: YB-24 bisa diatur karotrafo kecemplung lengakayata S13 / S20 utawa epoxy resin cast garing-jinis transformer kayata SCB13 / SCB14, gumantung ing syarat project, lingkungan instalasi, syarat geni-safety, lan standar lokal.
