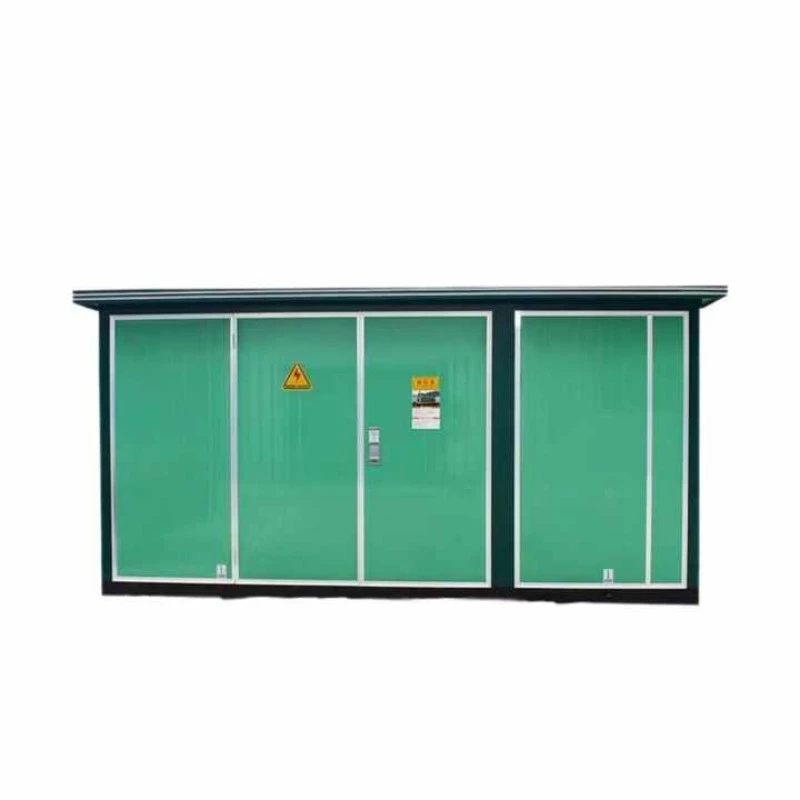

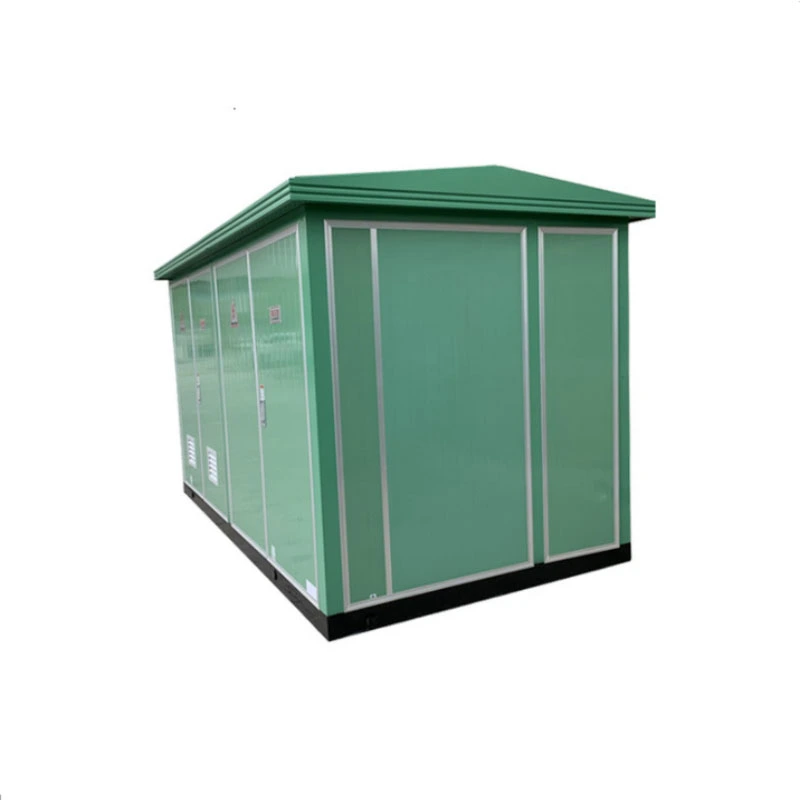

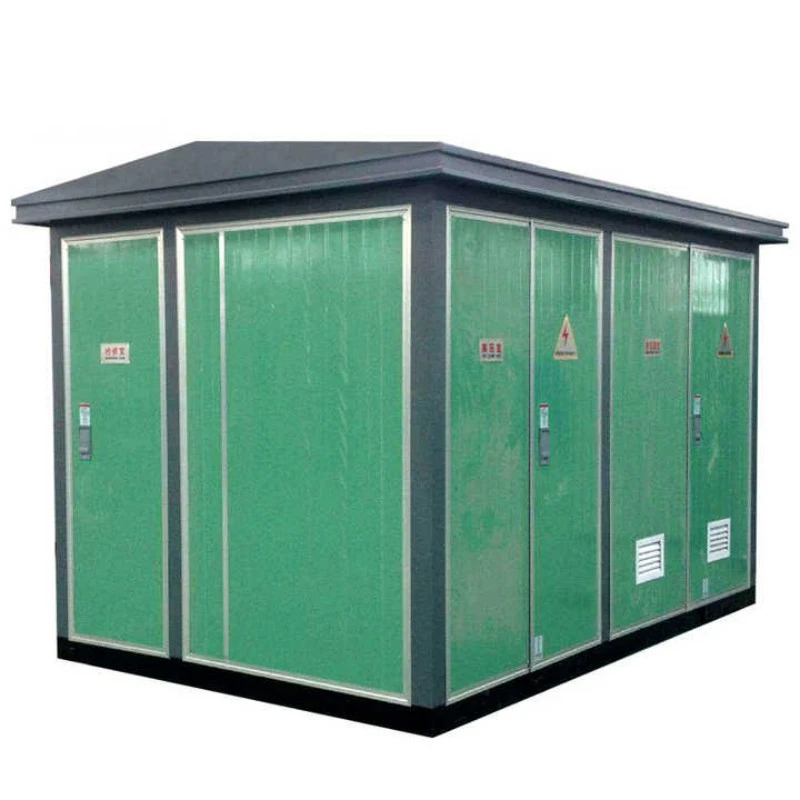

Daya Angin Paket Gardu Tipe Eropa

Substation Tipe Eropa Paket Daya Angin Lugao Power minangka solusi sing dirakit pabrik kanggo peternakan angin, nggabungake switchgear MV, trafo, distribusi LV, perlindungan, pangukuran, lan pemantauan jarak jauh. Digawe ing China, ndhukung sambungan kothak 10-35kV lan rating 1000-8000kVA. Desain khusus kasedhiya kanggo proyek angin darat, pesisir, lan lepas pantai.

Kirim Pitakonan

Deskripsi Produk

Substation Tipe Eropa Paket Daya Angin minangka unit konversi daya kompak sing dirakit pabrik sing dirancang khusus kanggo ngumpulake listrik voltase medium saka siji utawa pirang-pirang turbin angin, mudhun (utawa munggah) menyang tingkat sing cocog karo kothak, lan nglindhungi turbin lan jaringan sarana saka kesalahan listrik.

Ora kaya gardu kothak umum, unit iki dibangun kanthi tujuan kanggo panjaluk unik saka generasi angin:

● Toleransi geter dhuwur: Busbar internal sing diperkuat lan hardware anti-loosening.

● Wide voltase swing akomodasi: Ngalahake fluktuasi output saka 400V (turbin terminal) kanggo 35kV (koleksi kothak).

● Ngawasi remot siap: Port SCADA terpadu kanggo kamar kontrol turbin.

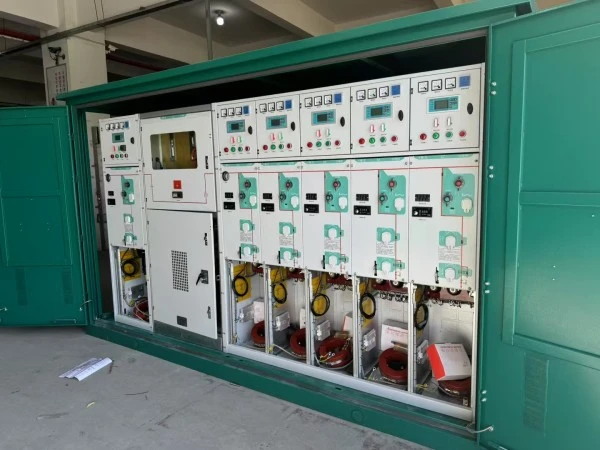

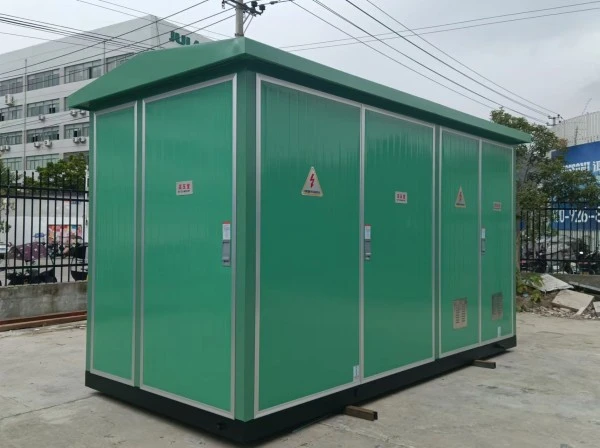

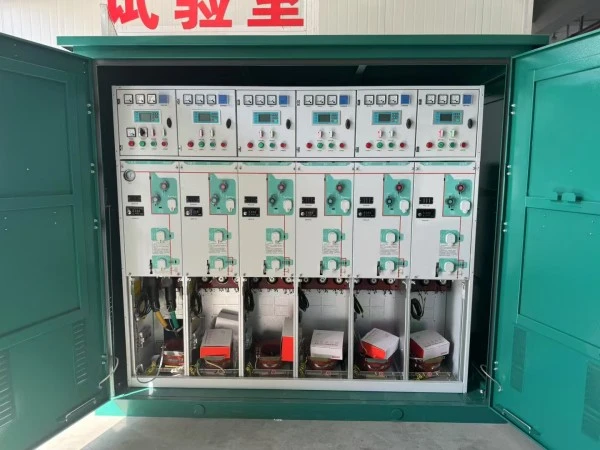

Sacara fisik, Gardu Tipe Eropa Paket Daya Angin njaga arsitektur telung kompartemen Eropa klasik (sisih HV, trafo, sisih LV) nanging nambah fitur khusus angin: relay proteksi antarmuka khusus, terminal penyaring harmonik, lan kandang tahan cuaca sing dirating kanggo semprotan uyah pesisir.

Apa sing bisa ditindakake?

Fungsi utama: Tumindak minangka antarmuka listrik antarane generator turbin angin lan jaringan koleksi voltase medium.

Empat proyek inti:

1. Transformasi voltase:Ngonversi voltase output turbin (biasane 690V) dadi tegangan kothak koleksi (10kV–35kV) nggunakake trafo step-up sing ana ing njero unit.

2. Isolasi kesalahan:Mateni turbin kanthi otomatis yen paramèter kothak (voltase, frekuensi) mabur ing njaba watesan sing diidini, nglindhungi loro aset kasebut.

3. Pengkondisian kualitas daya:Nyedhiyakake grounding, arresters surge, lan titik nyaring kanggo nyuda harmonik sing diasilake dening drive frekuensi variabel ing turbin.

4. Pangukuran & Pemantauan Energi:Omah CT lan PT utilitas kanggo pangukuran tarif feed-in lan pelacakan kinerja remot.

Amarga Gardu Jinis Eropa Paket Daya Angin teka kanthi kabel lan diuji, pangembang peternakan angin ngindhari perakitan listrik ing situs sajrone pirang-pirang wulan. Siji unit nglayani siji turbin gedhe (2MW–6MW) utawa klompok cilik turbin cilik ing konfigurasi "rantai daisy".

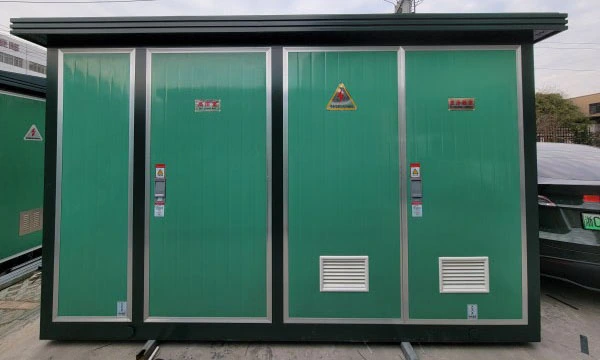

Wind Power Packaged European Type Substation

Parameter produk

Ing ngisor iki ana spesifikasi teknis standar kanggo Gardu Angin Paket Eropa saka Lugao Power. Ratings Custom kasedhiya ing panyuwunan.

Paramèter	Nilai standar	Range Pilihan
Daya Rated (kVA)	2000 kVA	1000 kVA - 8000 kVA
Sisih Tegangan Tinggi (kV)	35 kv	10kV, 20kV, 33kV, 35kV
Sisih Tegangan Rendah (V)	690 V	400V, 480V, 690V (standar turbin)
Tipe Transformer	Dicelup lenga, pendinginan ONAN	Cast resin jinis garing, utawa adi ester alam
Frekuensi	50 Hz	60 Hz (versi ekspor)
Tegangan Impedansi	6%	4% – 8%
Ora-munggah Mundhut	≤ 1,8 kW (kanggo 2MVA)	Inti amorf: ≤ 0,9 kW
Mundhut Beban (75°C)	≤ 15 kW (kanggo 2MVA)	Gumantung ing kelas inti
Tipe Switchgear HV	SF6 Ring Unit Utama (RMU) karo mbukak break switch + sekring	Pemutus sirkuit vakum (kanggo> 4MVA)
Switchgear LV Kab	ACB (Air Circuit Breaker) + MCCBs	Smart relay proteksi digital kalebu
Proteksi Enclosure	IP54 (standar)	IP65 (tahan bledug, jet tekanan dhuwur)
Bahan Kandang	Baja galvanis 2,0 mm, dilapisi bubuk	GRP komposit (nol korosi kanggo lepas pantai)
Suhu operasi	-25°C nganti +50°C	-40°C nganti +55°C (paket iklim dingin)
Altitude	≤ 1000m	≤ 3000m (derating ditrapake)
Kapabilitas Seismik	Zona 2 (0.2g)	Zona 4 (0.4g) kanthi basis sing dikuatake
Monitoring Internal	Suhu oli, tekanan, status lawang	Sensor getaran jarak jauh, pemantauan discharge parsial
Ukuran (L × W × H)	4200mm × 2400mm × 2500mm (kanggo 2MVA)	Beda karo rating daya
Bobot (kira-kira)	6500 kg (isi minyak)	Tipe garing: approx. 20% luwih entheng
Kepatuhan	IEC 62271-202, IEC 60076	IEEE (Amerika Utara) miturut panyuwunan

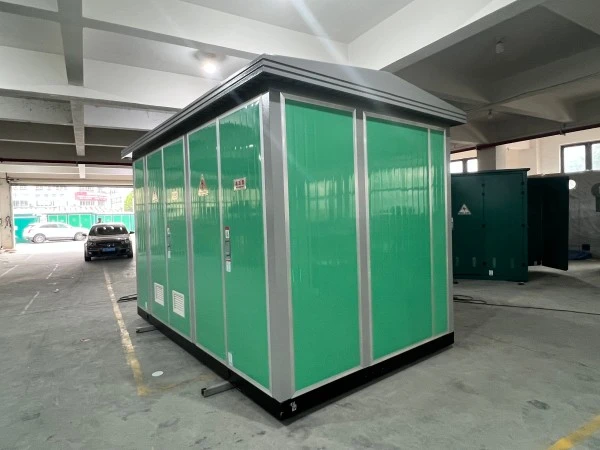

Wind Power Packaged European Type Substation

Fitur Produk lan Aplikasi

Q1: Apa sing ndadekake Gardu Tipe Eropa Paket Daya Angin beda karo gardu Eropa standar?

A: Telung fitur khusus angin. Kaping pisanan, trafo ing Gardu Tipe Eropa Paket Daya Angin dirancang kanggo aliran daya loro arah lan fluktuasi voltase sing kerep - turbin terus munggah lan mudhun. Kapindho, kompartemen LV kalebu relay proteksi antarmuka kothak khusus sing mlaku sajrone 100ms yen voltase kothak utawa frekuensi drifts, kaya sing dibutuhake standar interkoneksi sarana (contone, IEEE 1547, IEC 61727). Katelu, kabeh pager nggunakake anti-getaran gunung ing kabeh kontak electrical; unit standar bakal weruh meneng loosening sawise nem sasi cedhak turbin.

Q2: Kepiye unit iki nangani serangan kilat sing umum ing peternakan angin sing mbukak?

A: Saben Gardu Tipe Eropa Paket Daya Angin dilengkapi karo penahan lonjakan Tipe 1 + 2 ing sisih HV lan LV (kapasitas discharge 25kA saben kutub). Kajaba iku, tank trafo duwe lug grounding langsung ukuran kanggo kabel tembaga 120mm². Ing tes pabrik kita, kita simulasi impuls kilat 10/350μs nganti 100kA tanpa flashover internal.

Q3: Apa gardu iki bisa digunakake kanggo angin onshore lan offshore?

A: Onshore-pancen. Kanggo lepas pantai, kita nawakake versi nganyari sing disebut "Paket Luar Negeri." Gardu induk tipe Eropa Paket Daya Angin standar nduweni rating IP54, cocok kanggo zona pesisir darat. Kanggo lepas pantai (ing platform turbin utawa pondasi jaket), kita nganyarke menyang IP66, nggunakake lapisan kelas laut C5-M (kandel luwih saka 400μm), lan ngganti kabeh baut baja standar nganggo baja tahan karat 316L. Minyak transformator diganti karo ester alami (biodegradable) kanggo nyukupi peraturan lingkungan.

Q4: Apa skenario aplikasi sing paling umum kanggo unit iki?

A: Papat aplikasi utama:

Aplikasi	Rating khas	Syarat Kunci
Turbin gedhe tunggal (2MW–6MW)	2000–6000 kVA	Pad-dipasang ing jejere menara turbin; tapak kompak
Titik koleksi kluster angin	4000–8000 kVA	Siji unit nglayani 2-4 turbin cilik (saben 500kW) liwat kabel lemah
Repowering ladang angin lawas	1500–3000 kVA	Ngganti unit Amérika-jinis tuwa; nawakake ngawasi remot modern
Angin hibrida + solar farm	2000 kVA	Input LV ganda (siji kanggo angin, siji kanggo PV solar) kanthi ngalih sumber otomatis

Wind Power Packaged European Type Substation

Rincian Produksi

Carane Lugao Power Mbangun Daya Angin Luwih apik Paket Gardu Tipe Eropa

Rincian 1: Teknik Anti-Getaran

Umume kegagalan gardu induk ing peternakan angin bali menyang sambungan sing longgar saka osilasi turbin konstan (0,5-2 Hz). Solusi kita: saben sambungan busbar nggunakake spring disc Belleville ing sangisore sirah bolt, njaga gaya clamping sanajan komponen kedher. Pamblokiran terminal minangka jinis clamp kandang (ora clamp screw). Ikatan kabel internal diganti karo tali pengunci stainless steel. Asil: sawise 5.000 jam getaran simulasi (2g, 5–200Hz sapuan), retensi torsi tetep > 90% saka nilai awal.

Rincian 2: Desain Transformator kanggo Siklus Tugas Angin

Trafo distribusi standar ndeleng beban sing tetep. Transformer angin ndeleng ayunan kanthi cepet saka 0% nganti 110% ing sangisore 10 detik. kitaDaya angin Paket Gardu Tipe Eropanggunakake inti short-circuit-kekuatan dhuwur karo meksa clamping sumbu 4,5 MPa (vs. standar industri 2,5 MPa). Windings minangka konduktor transpose terus-terusan (CTC) tinimbang pirang-pirang untaian paralel, ngilangake kerugian arus sirkulasi sajrone beban sing ora seimbang. Kita uga nambah sensor suhu serat optik ditempelake langsung ing LV nduwurke tumpukan-ora mung ndhuwur lenga thermometers-menehi data hotspot nyata-wektu menyang controller turbin.

Rincian 3: Proteksi Korosi Ngluwihi Cat

Peternakan angin dumunung ing lingkungan Kelas C3 (inland) nganti C5-M (offshore). Lapisan bubuk standar gagal ing pinggir potong. Proses kita:

1. Edge sealing: Saben pinggiran laser-Cut nampa manik saka epoxy pinggiran sealer sadurunge lukisan.

2. Seng-kaya primer: 80μm saka 95% seng bledug epoxy primer (perlindungan kurban).

3. Jas penengah: 100μm saka epoksi dhuwur-bangunan.

4. Topcoat: 80μm saka polyurethane (RAL 7035 abu-abu cahya, utawa adat).

Total DFT (ketebalan film kering) = minimal 260μm. Semprotan uyah diuji nganti 1,500 jam tanpa creep (ASTM B117).

Advantage Kita vs. Pesaing

Aspek	Saingan khas	Daya Lugao
Tes geter	Ora ana utawa "inspeksi visual"	Tabel shaker 5.000 jam kanthi ngawasi langsung
Proteksi karat	Lapisan bubuk tunggal (80–120μm)	Sistem 3 lapisan (260μm) + segel pinggir
Transformer winding	Kabel bunder standar	CTC windings + sensor serat optik
Dokumentasi	Manual umum	Gambar khusus situs, laporan FAT kanthi oscillograms
Lead time (unit 2MVA)	45-60 dina	28 dina (amarga komponen sing diisi)
Dhukungan remot	Email mung	Panggilan video langsung kanthi nuduhake osiloskop
