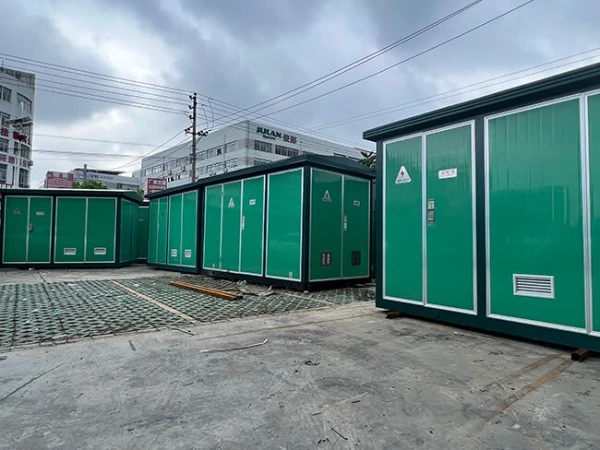

Gardu Induk Tipe Eropa Kompak Prefabrikasi

Substation Tipe Eropa Kompak Prefabricated yaiku unit distribusi daya sing dipasang ing pabrik, telung kamar sing dirancang kanggo nampa, ngowahi, lan nyebarake listrik voltase medium menyang beban voltase rendah. Boten kados gardu beton tradisional sing mbutuhake konstruksi ing situs, unit iki siap kanggo sambungan.

Apa iku?

Substation Tipe Eropa Kompak Prefabrikasi (uga dikenal minangka aGardu kothak Eropa) kasusun saka telung kompartemen sing kapisah:

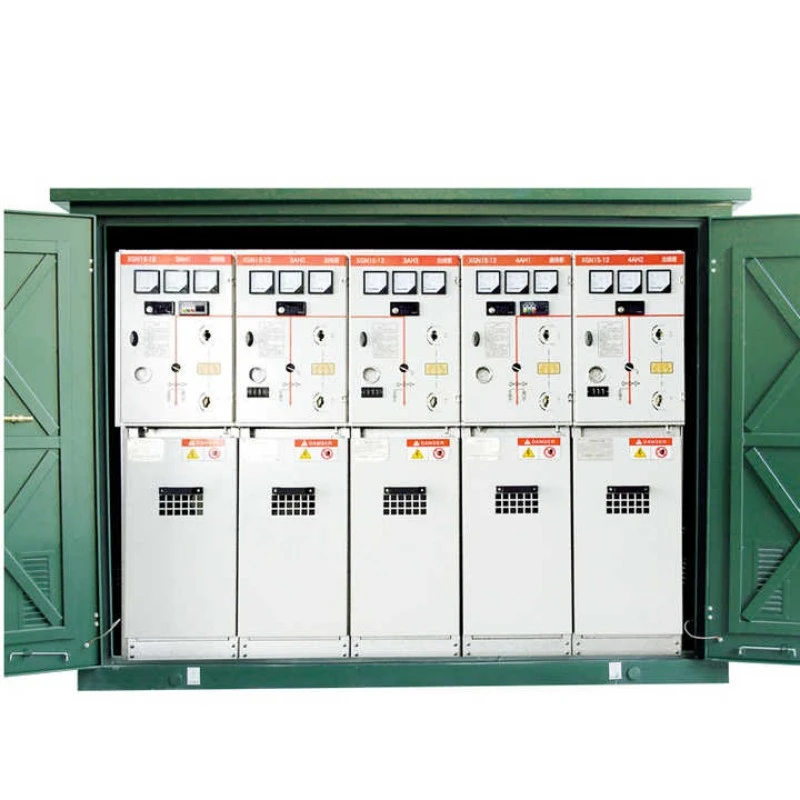

1. Kompartemen voltase dhuwur (HV): Switchgear omah, relay proteksi, lan piranti pangukuran.

2. Kompartemen Transformer: Ngandhut trafo sing dicelupake lenga utawa garing.

3. Kompartemen Low-voltage (LV): Ngandhut panel distribusi, pemutus sirkuit, lan feeder metu.

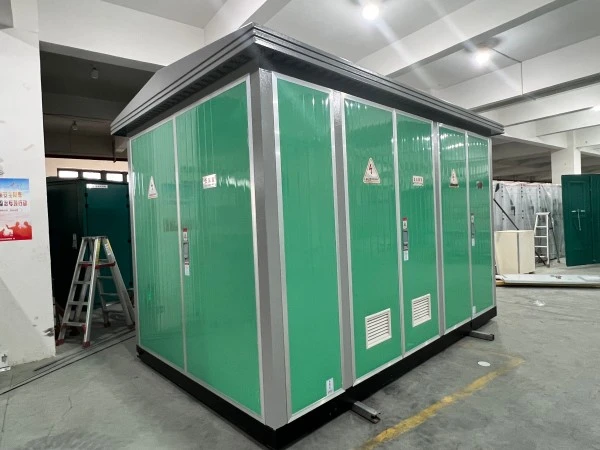

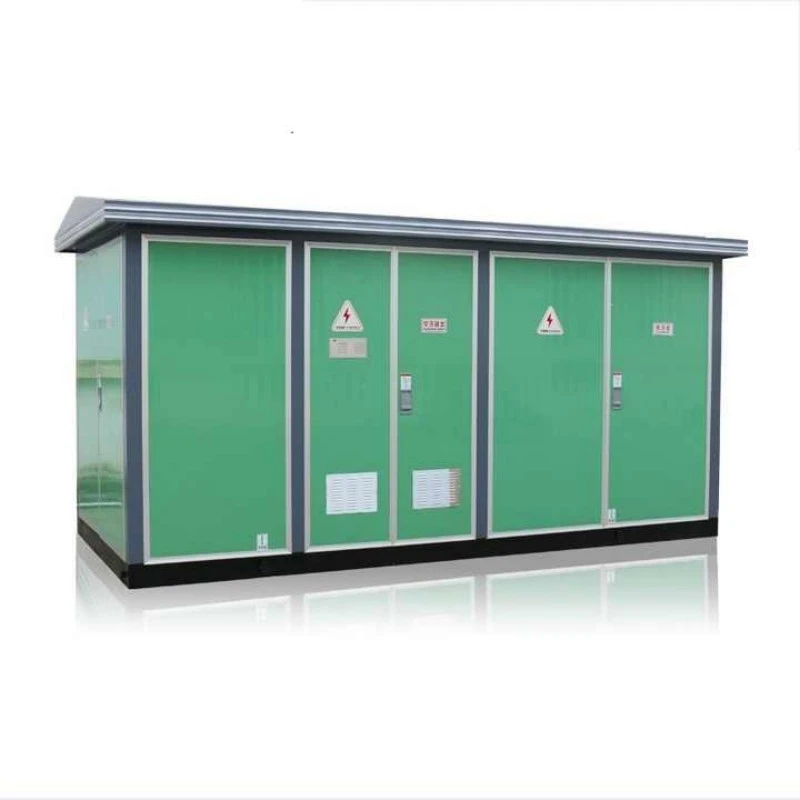

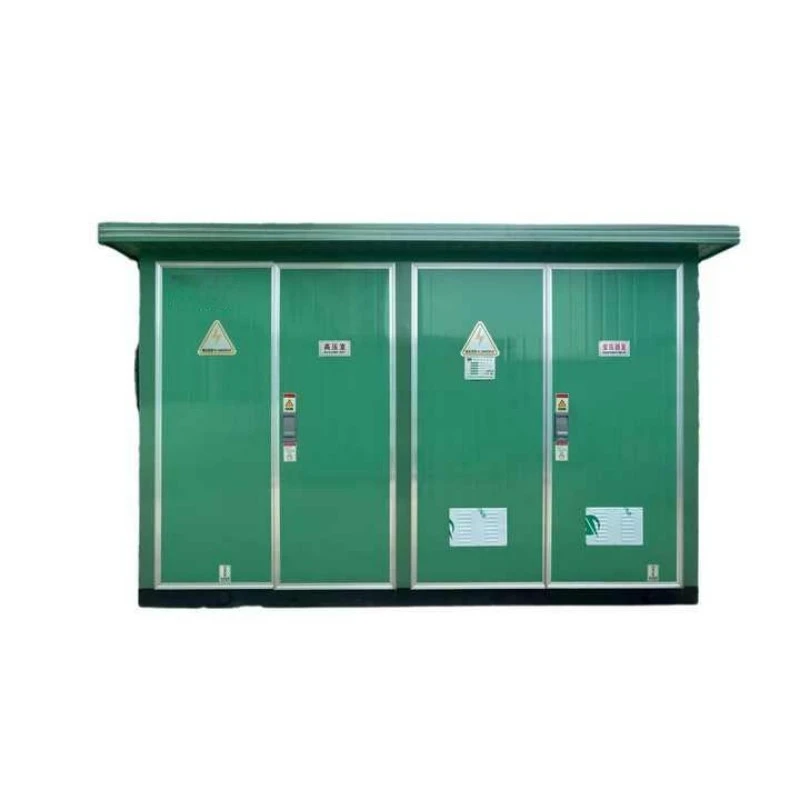

Kamar telu iki disusun ing wangun "I" utawa "II" ing siji, baja tahan cuaca utawa pager komposit. Saben kompartemen fisik dipisahake dening partisi logam kanggo nyegah panyebaran fault.

Apa sing bisa ditindakake?

Peralatan iki nindakake telung fungsi inti:

1. Konversi voltase langkah-mudhun: Ngonversi voltase medium mlebu (6kV, 10kV, 20kV, 35kV) dadi tegangan rendah sing bisa digunakake (400V, 230V).

2. Proteksi lan isolasi: Ngasingake sirkuit sing rusak kanthi otomatis liwat sekring utawa pemutus sirkuit, nglindhungi aset hilir.

3. Manajemen beban: Distribusi daya menyang macem-macem sirkuit metu, mbisakake pamilih selektif, metering, lan ngawasi.

Amarga Gardu Tipe Eropa Kompak Prefabrikasi wis kabel lan diuji ing pabrik, mula bisa ngilangi kesalahan kabel ing situs. Iki minangka pusat syaraf kanggo distribusi daya pungkasan ing blok omah, pabrik, peternakan solar, lan stasiun pangisi daya EV.

Kaluwihan produk

Yen sampeyan milih Gardu Tipe Eropa Kompak Prefabrikasi saka Lugao Power, sampeyan entuk limang kaluwihan kompetitif sing beda tinimbang gardu konvensional lan alternatif jinis Amerika.

Kaluwihan 1: Safety Personel Superior

Desain "kompartemen" telung kompartemen minangka ciri khas Gardu Tipe Eropa Kompak Prefabrikasi asli. Saben bagean kanthi interlocked karo interlocks mechanical lan electrical. Contone, lawang LV ora bisa mbukak kajaba mbobol utama OFF; lawang HV ora bisa mbukak kajaba ngalih earthing TUTUP. Logika safety sekuensial iki nyegah eksposur langsung ing ngarep, kanthi drastis nyuda risiko lampu kilat busur kanggo operator. Gardu jinis Amérika, ing kontras, asring kapapar bagean urip sak panggantos sekring.

Kaluwihan 2: Kapabilitas Pasokan Daya Tanpa Gangguan

Ora kaya unit jinis Amerika sing ngganti sekring mbutuhake de-energizing kabeh trafo, Gardu Tipe Eropa Kompak Prefabricated ngidini pangopènan mandiri. Sampeyan bisa mbukak kompartemen LV kanggo maca meter nalika sisih HV tetep urip. Versi sing luwih maju bisa nampung RMU (Unit Utama Ring), sing ngidini konfigurasi "loro-in, loro-metu" sing njaga daya kanggo pelanggan hilir sanajan ana kesalahan hulu. Iki ndadekake indispensable kanggo rumah sakit lan pusat data.

Kaluwihan 3: Manajemen Thermal banget

Saben kompartemen trafo dilengkapi ventilasi paksa (penggemar sing dikontrol termostatik otomatis) ditambah louvers konveksi alami. Pemisahan fisik tegese panas sing diasilake dening trafo ora mengaruhi relay elektronik sing sensitif ing kompartemen HV. Tes kita nuduhake suhu internal tetep 15-20 ° C luwih murah tinimbang desain non-segmentasi sajrone beban puncak musim panas, langsung nambah umur insulasi.

Kauntungan 4: Kesesuaian Lingkungan Ekstrem

Dibangun kanthi minimal IP54 (kedap bledug lan dilindhungi saka jet banyu), pager kasebut tahan semprotan uyah, badai pasir, lan udan deres. Celah udara 40mm plus pemanas anti-kondensasi nyegah kelembapan internal. Range operasi: -40°C nganti +55°C. Kekuwatan iki sebabe Gardu Tipe Eropa Kompak Prefabrikasi minangka pilihan standar kanggo peternakan angin pesisir lan proyek solar gurun.

Kauntungan 5: Biaya Total Kepemilikan (TCO) sing luwih murah

Rega tuku wiwitan bisa uga 15-20% luwih dhuwur tinimbang unit jinis Amerika sing padha, nanging TCO luwih saka 20 taun luwih murah 30%. Kenging punapa? Unit jinis Eropa duwe komponen modular sing bisa diganti (sampeyan mung ngganti sekring sing salah, ora kabeh busbar). Sump wadhah lenga nyegah denda kontaminasi lemah. Karya sipil minimal (mung pad beton sing rata) tinimbang mbangun kamar beton ngirit $ 5,000- $ 10,000 saben unit ing tenaga kerja instalasi.

Fitur produk

Ing ngisor iki minangka fitur teknik khusus saka Gardu Tipe Eropa Kompak Prefabrikasi:

Rincian Produksi

Lugao Power ngasilake saben Gardu Tipe Eropa Kompak Prefabrikasi ing pabrik 25,000m² sing disertifikasi ISO 9001. Ing ngisor iki ana rincian produksi utama sing mbedakake kualitas kita.

Pemilihan Bahan

Baja: Baja galvanis DX51D + Z275 sing diimpor, dicukur lan ditekuk ing punch turret CNC (toleransi ± 0,2mm).

GRP (Glass Reinforced Polyester): Ditawakake kanggo pesenan pesisir - korosi nol, nanging biaya sing luwih dhuwur. Fire retardant kelas VO (UL94).

Inti Transformator: Logam amorf utawa baja silikon CRGO (kelas M5, ketebalan 0.23mm). Mundhut tanpa beban suda 70% dibandhingake baja standar.

Proses Majelis

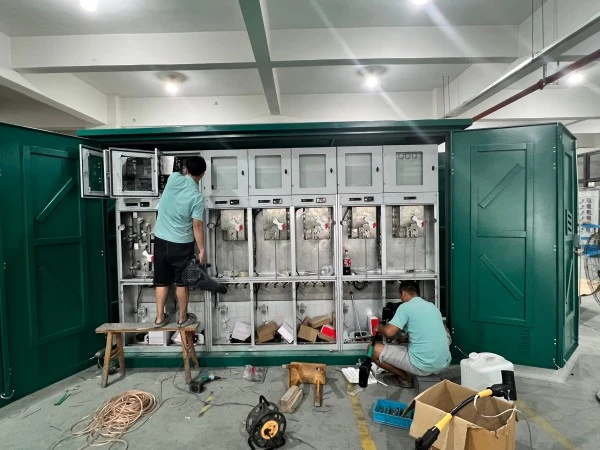

Fabrikasi kompartemen: Jig welding kapisah kanggo bagean HV, Transformer, lan LV. Saben kompartemen diuji bocor nganggo larutan sabun (kanggo wadhah lenga).

Lukisan: Pretreatment (degreasing, phosphating) → Epoxy primer (80μm) → Topcoat poliester (70μm). Uji semprotan uyah: 720 jam tanpa creepage.

Kabel internal: Bebas halogen, kabel tembaga 90°C, dikerut nganggo cetakan hex (uji tarik-metu> 200N). Kabeh terminal diwenehi tandha tandha panas-nyusut.

Instalasi trafo: Trafo sing diisi lenga ngalami pangatusan vakum (sisan kelembapan <0,5%). Trafo tipe garing diresapi ing tekanan vakum (VPI) kaping pindho.

Kontrol Kualitas Priksa

1. Tes dielektrik: 28kV / 1min kanggo sisih HV; 3kV / 1min kanggo sisih LV.

2. Heat run: Full load ing 40 ° C sekitar 8 jam; munggah suhu teliti dening 12 PT100 sensor.

3. IP test: Kamar bledug kanggo 8 jam, ngiring dening test jet banyu (12.5mm nozzle ing 100 liter / min).

4. Test interlock fungsional: 50 siklus mbukak-nutup ing saben ngalih.

Pilihan Kustomisasi

1. Werna: RAL 7035 (abu-abu cahya) standar; sembarang kode RAL marang panyuwunan (+15 dina timbal wektu).

2. Entri kabel: Ngisor (liwat plinth) utawa sisih (piring kelenjar).

3. Fitur cerdas: ngawasi remot IoT aktif (saiki, voltase, suhu, status lawang) liwat 4G/WiFi.

Packing, Pengiriman, Garansi

Packing & Pengiriman

Saben Gardu Tipe Eropa Kompak Prefabrikasi diangkat nggunakake papat lugs angkat sing dibangun (dites nganti 2 × bobot reged). Prosedur packing:

● Interior: Paket desiccant gel silika (2kg) diselehake ing saben kompartemen kanggo nyerep kelembapan transit.

● Entri kabel: Disegel nganggo tutup plastik lan tape vulkanisasi dhewe.

● Eksterior: Dibungkus karo film VCI (Vapor Corrosion Inhibitor), banjur ditutupi karo tarpaulin anti banyu.

● Crating: Bolted menyang skid pengiriman baja (dhuwur 1200mm kanggo kanthong forklift). Proteksi sudhut lan pita strapping.

Wektu timbal: 25 dina kerja kanggo unit 630kVA standar; 35 dina kanggo pesenan khusus (kalebu pangukuran cerdas).

Garansi & Sawise-Sale

Periode babar pisan: 12 sasi saka tanggal commissioning utawa 14 sasi saka kiriman (mana wae sing luwih dhisik).

Jangkoan: Kabeh cacat manufaktur ing materi utawa workmanship. Ora nutupi karusakan saka kilat, banjir, overloading ngluwihi nameplate, utawa modifikasi ora sah.
